O documento é um minicurso sobre LaTeX, abordando desde a instalação e comandos básicos até referências bibliográficas e modos avançados de uso, incluindo a criação de gráficos e a formatação de textos científicos. É voltado para iniciantes e usuários intermediários, apresentando vantagens e desvantagens, além de dicas práticas para otimização do uso da linguagem. Inclui também links para templates e recursos adicionais para aprofundamento.

1. Oct-2012
Minicurso Básico Wellington
Soares

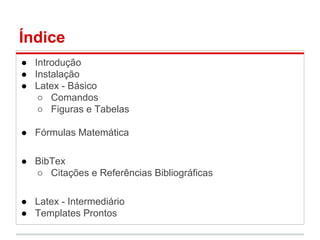

2. Índice
● Introdução
● Instalação
● Latex - Básico
○ Comandos
○ Figuras e Tabelas
● Fórmulas Matemática
● BibTex
○ Citações e Referências Bibliográficas
● Latex - Intermediário
● Templates Prontos

3. Introdução

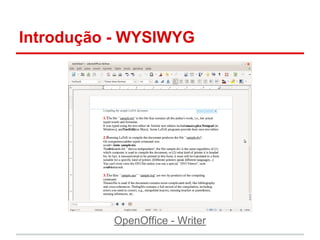

4. Introdução - WYSIWYG
OpenOffice - Writer

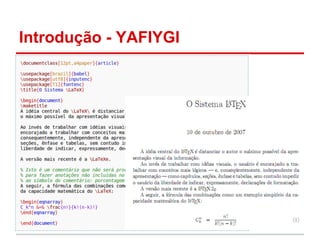

5. Introdução - YAFIYGI

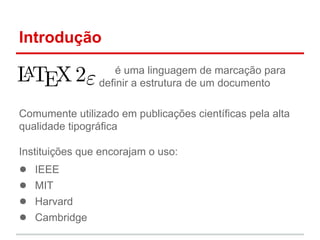

6. Introdução
é uma linguagem de marcação para
definir a estrutura de um documento
Comumente utilizado em publicações científicas pela alta
qualidade tipográfica
Instituições que encorajam o uso:
● IEEE
● MIT
● Harvard
● Cambridge

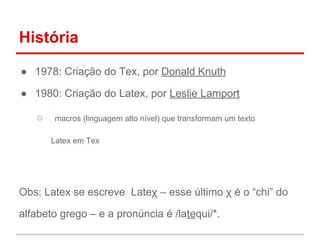

7. História
● 1978: Criação do Tex, por Donald Knuth
● 1980: Criação do Latex, por Leslie Lamport
○ macros (linguagem alto nível) que transformam um texto
Latex em Tex
Obs: Latex se escreve Lateχ – esse último χ é o “chi” do
alfabeto grego – e a pronúncia é /latequi/*.

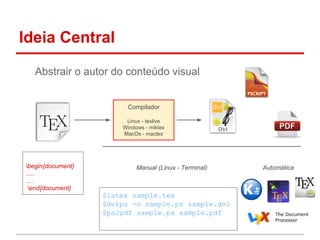

8. Ideia Central
Abstrair o autor do conteúdo visual
Compilador
Linux - texlive
Windows - miktex
MacOs - mactex
Manual (Linux - Terminal)
begin{document}
.....
.....
end{document}
$latex sample.tex
$dvips -o sample.ps sample.dvi
$ps2pdf sample.ps sample.pdf
Automática

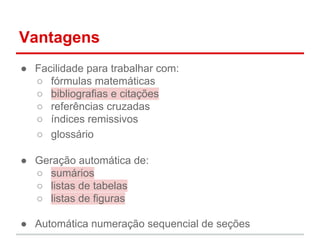

9. Vantagens
● Facilidade para trabalhar com:
○ fórmulas matemáticas
○ bibliografias e citações
○ referências cruzadas
○ índices remissivos
○ glossário
● Geração automática de:
○ sumários
○ listas de tabelas
○ listas de figuras
● Automática numeração sequencial de seções

10. Desvantagens
● Existe uma curva de aprendizagem!
● Difícil compreensão da seção do arquivo fonte quando
trabalha com fórmulas matemáticas complexas
● Não existe conversor automático "perfeito":
○ Formatos populares (Word, OpenOffice) -> Latex
○ Latex -> Formatos populares
● Utilização de estilos prontos de documento é fácil, já a
criação de novos modelos é difícil...

11. Exemplo - TCC
● Foco apenas no
conteúdo textual

12. Instalação

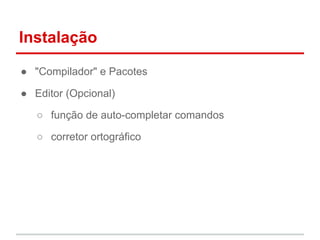

13. Instalação
● "Compilador" e Pacotes
● Editor (Opcional)
○ função de auto-completar comandos
○ corretor ortográfico

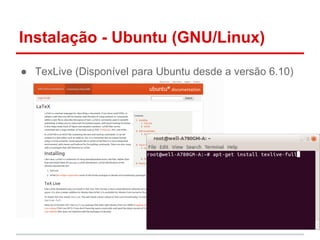

14. Instalação - Ubuntu (GNU/Linux)
● TexLive (Disponível para Ubuntu desde a versão 6.10)

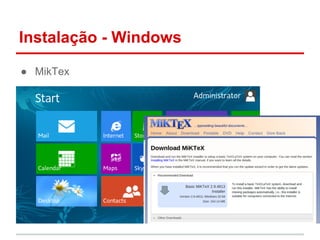

15. Instalação - Windows
● MikTex

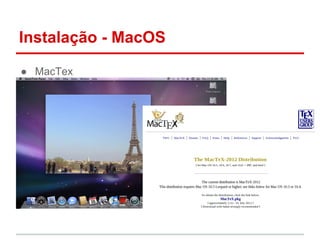

16. Instalação - MacOS
● MacTex

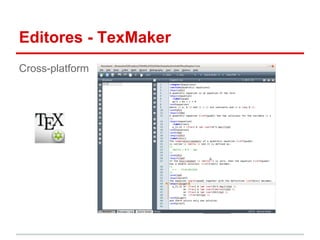

17. Editores - TexMaker
Cross-platform

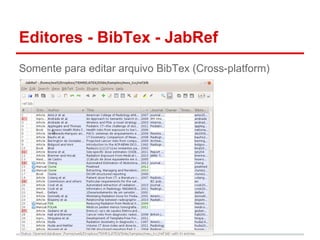

18. Editores - BibTex - JabRef
Somente para editar arquivo BibTex (Cross-platform)

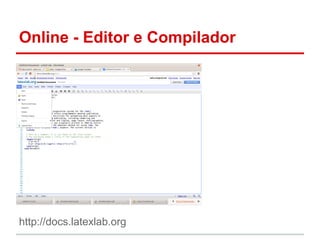

19. Online - Editor e Compilador
http://docs.latexlab.org

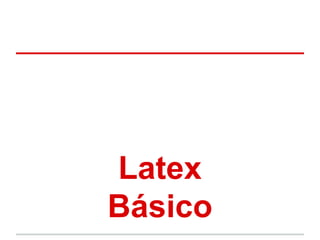

20. Latex
Básico

21. Arquivo Tex
Arquivo é um simples arquivo de texto (plain text)
- Por convenção, utiliza-se "arquivo.tex"
"Spaces"
● "Whitespace" e "tab" são tratados como "space"
● Consecutivos "Space" são tratados como único
● Uma linha em branco entre doisblocos = Novo
Parágrafo

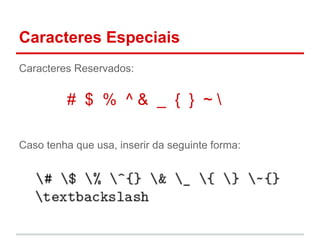

22. Caracteres Especiais
Caracteres Reservados:
# $ % ^ & _ { } ~
Caso tenha que usa, inserir da seguinte forma:

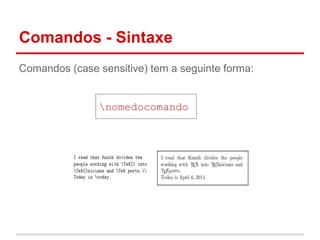

23. Comandos - Sintaxe
Comandos (case sensitive) tem a seguinte forma:
nomedocomando

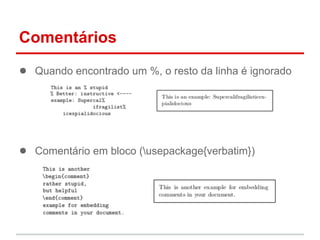

24. Comentários
● Quando encontrado um %, o resto da linha é ignorado
● Comentário em bloco (usepackage{verbatim})

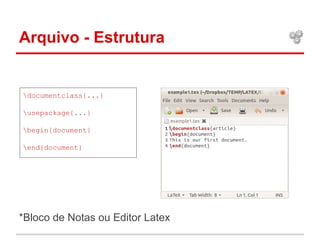

25. Arquivo - Estrutura
documentclass{...}
usepackage{...}
begin{document}
end{document}
*Bloco de Notas ou Editor Latex

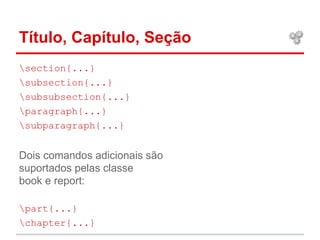

26. Título, Capítulo, Seção
section{...}
subsection{...}
subsubsection{...}
paragraph{...}
subparagraph{...}
Dois comandos adicionais são
suportados pelas classe
book e report:
part{...}
chapter{...}

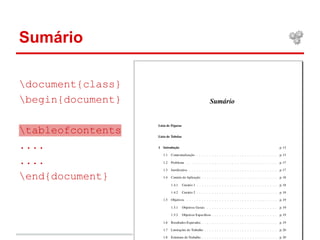

27. Sumário
document{class}
begin{document}
tableofcontents
....
....
end{document}

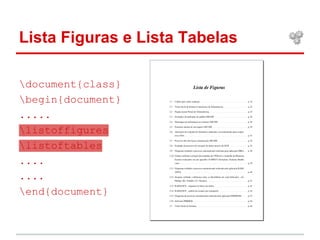

28. Lista Figuras e Lista Tabelas
document{class}
begin{document}
.....
listoffigures
listoftables
....
....
end{document}

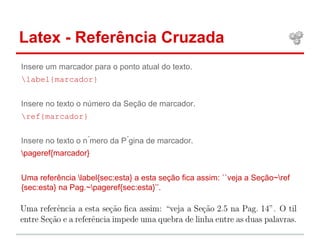

29. Latex - Referência Cruzada
Insere um marcador para o ponto atual do texto.
label{marcador}
Insere no texto o número da Seção de marcador.
ref{marcador}
Insere no texto o n ́mero da P ́gina de marcador.
pageref{marcador}
Uma referência label{sec:esta} a esta seção fica assim: ``veja a Seção~ref
{sec:esta} na Pag.~pageref{sec:esta}’’.

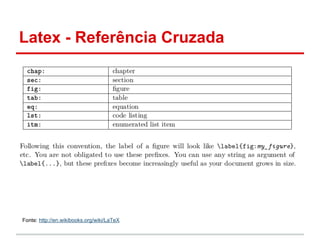

30. Latex - Referência Cruzada
Fonte: http://en.wikibooks.org/wiki/LaTeX

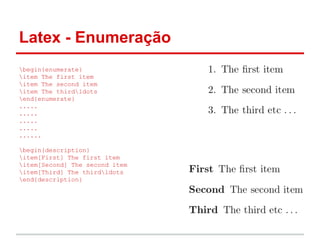

31. Latex - Enumeração
begin{enumerate}
item The first item
item The second item
item The thirdldots
end{enumerate}
.....
.....
.....
.....
......
begin{description}
item[First] The first item
item[Second] The second item
item[Third] The thirdldots
end{description}

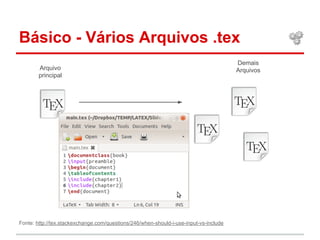

32. Básico - Vários Arquivos .tex
Arquivo
principal
Demais
Arquivos
Fonte: http://tex.stackexchange.com/questions/246/when-should-i-use-input-vs-include

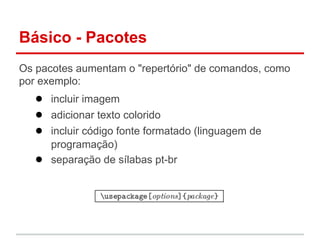

33. Básico - Pacotes
Os pacotes aumentam o "repertório" de comandos, como
por exemplo:
● incluir imagem
● adicionar texto colorido
● incluir código fonte formatado (linguagem de
programação)
● separação de sílabas pt-br

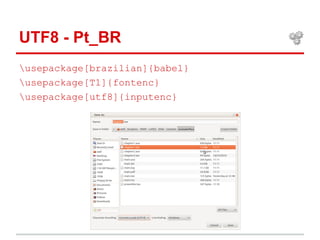

34. UTF8 - Pt_BR
usepackage[brazilian]{babel}
usepackage[T1]{fontenc}
usepackage[utf8]{inputenc}

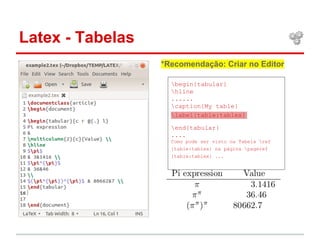

35. Latex - Tabelas
*Recomendação: Criar no Editor
begin{tabular}
hline
......
caption{My table}
label{table:tablex}
end{tabular}
....
Como pode ser visto na Tabela ref
{table:tablex} na página pageref
{table:tablex} ...

36. Latex - Imagem
*Requisitos: classe graphics
begin{figure}
centering
includegraphics[width=0.
5textwidth]{gull}
caption{Close-up of a gull}
label{fig:gull}
end{figure}
Figure~ref{gull} shows a
photograph of a gull.
caption[short caption for lof/lot]
{long figure/table caption}

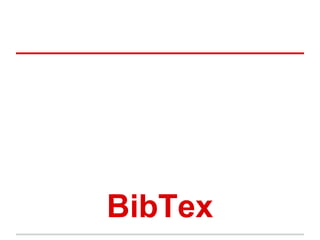

37. BibTex

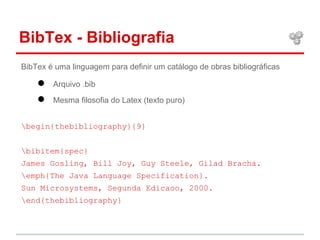

38. BibTex - Bibliografia
BibTex é uma linguagem para definir um catálogo de obras bibliográficas
● Arquivo .bib
● Mesma filosofia do Latex (texto puro)
begin{thebibliography}{9}
bibitem{spec}
James Gosling, Bill Joy, Guy Steele, Gilad Bracha.
emph{The Java Language Specification}.
Sun Microsystems, Segunda Edicaoo, 2000.
end{thebibliography}

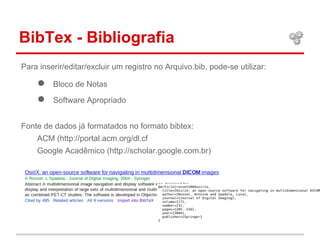

39. BibTex - Bibliografia
Para inserir/editar/excluir um registro no Arquivo.bib, pode-se utilizar:
● Bloco de Notas
● Software Apropriado
Fonte de dados já formatados no formato bibtex:
ACM (http://portal.acm.org/dl.cf
Google Acadêmico (http://scholar.google.com.br)

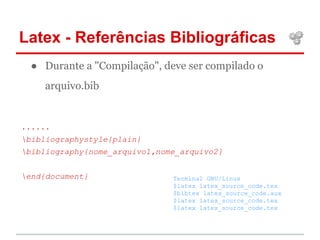

40. Latex - Referências Bibliográficas
● Durante a "Compilação", deve ser compilado o
arquivo.bib
......
bibliographystyle{plain}
bibliography{nome_arquivo1,nome_arquivo2}
end{document} Terminal GNU/Linux
$latex latex_source_code.tex
$bibtex latex_source_code.aux
$latex latex_source_code.tex
$latex latex_source_code.tex

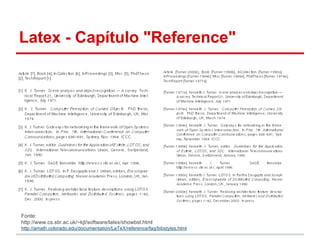

41. Latex - Capítulo "Reference"
Fonte:
http://www.cs.stir.ac.uk/~kjt/software/latex/showbst.html
http://amath.colorado.edu/documentation/LaTeX/reference/faq/bibstyles.html

42. Latex - Citação Direta
Usando o ambiente quotes, temos as seguintes diferenças:
● Sem espaçamento entre os parágrafos
● Indentação dos parágrafos
begin{quote}
... Seu texto com
mais de três
linhas.....
end{quote}
Fonte: http://www.recantodasletras.com.br/teorialiteraria/638805

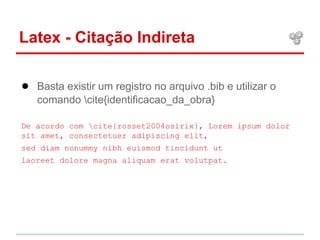

43. Latex - Citação Indireta
● Basta existir um registro no arquivo .bib e utilizar o
comando cite{identificacao_da_obra}
De acordo com cite{rosset2004osirix}, Lorem ipsum dolor
sit amet, consectetuer adipiscing elit,
sed diam nonummy nibh euismod tincidunt ut
laoreet dolore magna aliquam erat volutpat.

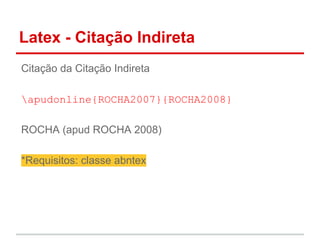

44. Latex - Citação Indireta
Citação da Citação Indireta
apudonline{ROCHA2007}{ROCHA2008}
ROCHA (apud ROCHA 2008)
*Requisitos: classe abntex

45. Math Mode

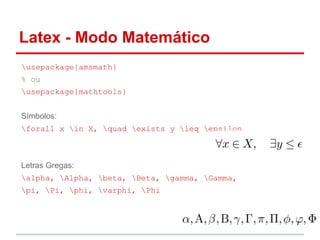

46. Latex - Modo Matemático
usepackage{amsmath}
% ou
usepackage{mathtools}
Símbolos:
forall x in X, quad exists y leq epsilon
Letras Gregas:
alpha, Alpha, beta, Beta, gamma, Gamma,
pi, Pi, phi, varphi, Phi

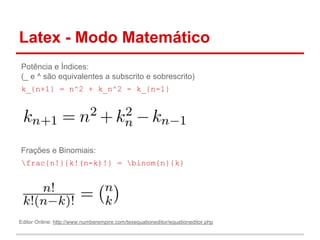

47. Latex - Modo Matemático
Potência e Índices:
(_ e ^ são equivalentes a subscrito e sobrescrito)
k_{n+1} = n^2 + k_n^2 - k_{n-1}
Frações e Binomiais:
frac{n!}{k!(n-k)!} = binom{n}{k}
Editor Online: http://www.numberempire.com/texequationeditor/equationeditor.php

48. Latex - Modo Matemático
Somatório:
sum_{i=1}^{10} t_i
Integral:
int_0^infty mathrm{e}^{-x},mathrm{d}x
Editor Online: http://www.numberempire.com/texequationeditor/equationeditor.php

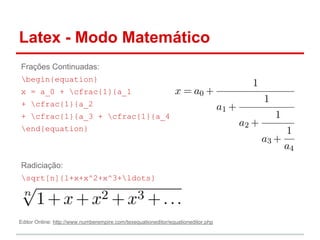

49. Latex - Modo Matemático
Frações Continuadas:
begin{equation}
x = a_0 + cfrac{1}{a_1
+ cfrac{1}{a_2
+ cfrac{1}{a_3 + cfrac{1}{a_4} } } }
end{equation}
Radiciação:
sqrt[n]{1+x+x^2+x^3+ldots}
Editor Online: http://www.numberempire.com/texequationeditor/equationeditor.php

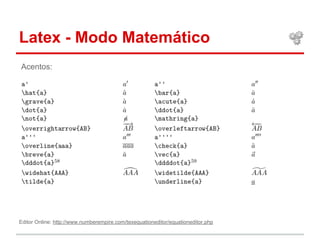

50. Latex - Modo Matemático
Acentos:
Editor Online: http://www.numberempire.com/texequationeditor/equationeditor.php

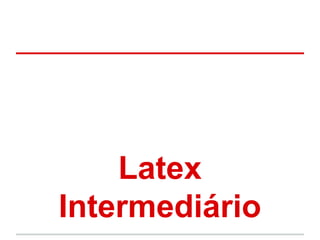

51. Latex
Intermediário

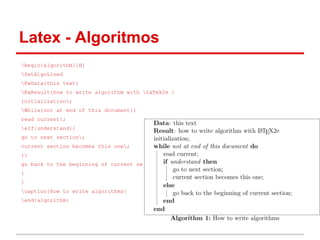

52. Latex - Algoritmos
begin{algorithm}[H]
SetAlgoLined
KwData{this text}
KwResult{how to write algorithm with LaTeX2e }
initialization;
While{not at end of this document}{
read current;
eIf{understand}{
go to next section;
current section becomes this one;
}{
go back to the beginning of current section;
}
}
caption{How to write algorithms}
end{algorithm}

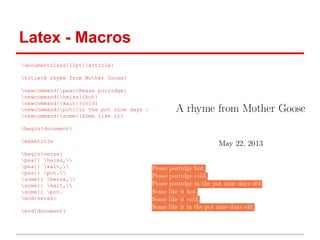

53. Latex - Macros
documentclass[12pt]{article}
title{A rhyme from Mother Goose}
newcommand{pea}{Pease porridge}
newcommand{heiss}{hot}
newcommand{kalt}{cold}
newcommand{pot}{in the pot nine days old}
newcommand{some}{Some like it}
begin{document}
maketitle
begin{verse}
pea{} heiss,
pea{} kalt,
pea{} pot.
some{} heiss,
some{} kalt,
some{} pot.
end{verse}
end{document}

54. Latex - Plotar Gráfico
setlength{unitlength}{0.8cm}
begin{picture}(6,4)(-3,-2)
put(-2.5,0){vector(1,0){5}}
put(2.7,-0.1){$chi$}
put(0,-1.5){vector(0,1){3}}
multiput(-2.5,1)(0.4,0){13}
{line(1,0){0.2}}
multiput(-2.5,-1)(0.4,0){13}
{line(1,0){0.2}}
put(0.2,1.4)
{$beta=v/c=tanhchi$}
qbezier(0,0)(0.8853,0.8853)
(2,0.9640)
qbezier(0,0)(-0.8853,-0.8853)
(-2,-0.9640)
put(-3,-2){circle*{0.2}}
end{picture}

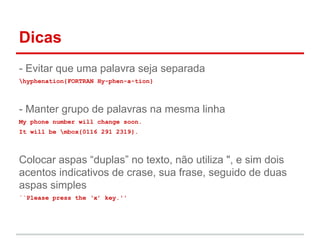

55. Dicas
- Evitar que uma palavra seja separada
hyphenation{FORTRAN Hy-phen-a-tion}
- Manter grupo de palavras na mesma linha
My phone number will change soon.
It will be mbox{0116 291 2319}.
Colocar aspas “duplas” no texto, não utiliza ", e sim dois
acentos indicativos de crase, sua frase, seguido de duas
aspas simples
``Please press the ‘x’ key.''

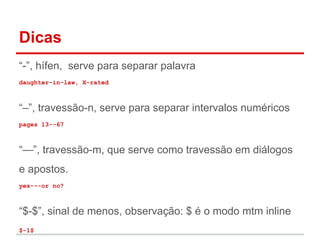

56. Dicas
“-”, hífen, serve para separar palavra
daughter-in-law, X-rated
“–”, travessão-n, serve para separar intervalos numéricos
pages 13--67
“—”, travessão-m, que serve como travessão em diálogos
e apostos.
yes---or no?
“$-$”, sinal de menos, observação: $ é o modo mtm inline
$-1$

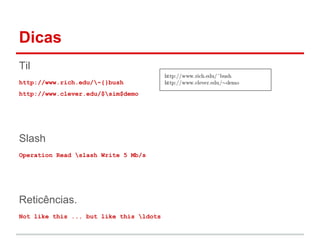

57. Dicas
Til
http://www.rich.edu/~{}bush
http://www.clever.edu/$sim$demo
Slash
Operation Read slash Write 5 Mb/s
Reticências.
Not like this ... but like this ldots

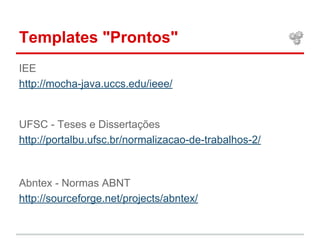

58. Templates "Prontos"
IEE
http://mocha-java.uccs.edu/ieee/
UFSC - Teses e Dissertações
http://portalbu.ufsc.br/normalizacao-de-trabalhos-2/
Abntex - Normas ABNT
http://sourceforge.net/projects/abntex/

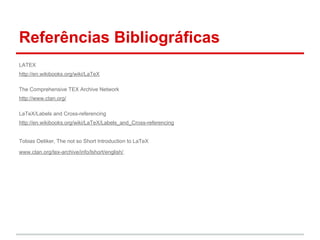

59. Referências Bibliográficas
LATEX
http://en.wikibooks.org/wiki/LaTeX
The Comprehensive TEX Archive Network
http://www.ctan.org/
LaTeX/Labels and Cross-referencing
http://en.wikibooks.org/wiki/LaTeX/Labels_and_Cross-referencing
Tobias Oetiker, The not so Short Introduction to LaTeX
www.ctan.org/tex-archive/info/lshort/english/.

60. http://welll.me
well.cco at gmail dot com
@wellcco
