1. Disciplina:
Irrigação e Drenagem
Importância e caracterização
Prof: Luís Geraldo T Soria

2. POR QUE IRRIGAR ?POR QUE IRRIGAR ?

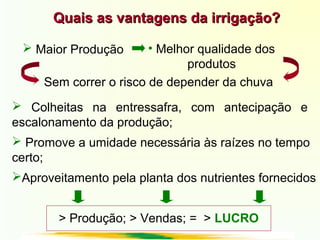

3.  Promove a umidade necessária às raízes no tempo
certo;
Quais as vantagens da irrigação?Quais as vantagens da irrigação?
> Produção; > Vendas; = > LUCRO
 Maior Produção • Melhor qualidade dos
produtos
Sem correr o risco de depender da chuva
 Colheitas na entressafra, com antecipação e
escalonamento da produção;
Aproveitamento pela planta dos nutrientes fornecidos

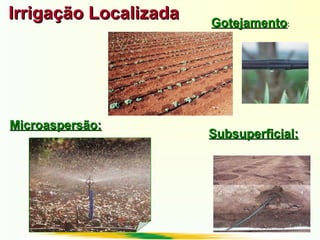

4. Irrigação LocalizadaIrrigação Localizada GotejamentoGotejamento:
Microaspersão:Microaspersão:
Subsuperficial:Subsuperficial:

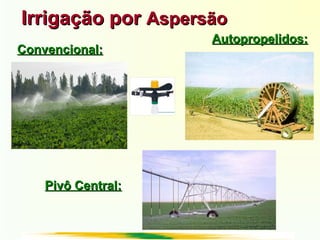

5. Irrigação porIrrigação por AspersãoAspersão
Convencional:Convencional:
Autopropelidos:Autopropelidos:
Pivô Central:Pivô Central:

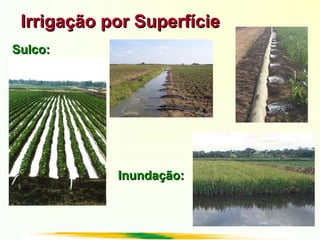

6. Irrigação por SuperfícieIrrigação por Superfície
Sulco:Sulco:
Inundação:Inundação:

7. Como escolher o método adequadoComo escolher o método adequado
para uma propriedade?para uma propriedade?
Depende do tipo de solo;
Das culturas a serem plantadas;
Da quantidade e qualidade de água
disponível;
Da mão-de-obra que se pode contar e;
Quanto dinheiro se tem para gastar.

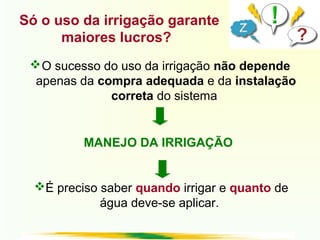

8. O sucesso do uso da irrigação não depende
apenas da compra adequada e da instalação
correta do sistema
MANEJO DA IRRIGAÇÃO
É preciso saber quando irrigar e quanto de
água deve-se aplicar.
Só o uso da irrigação garante
maiores lucros?

9. RELAÇÃO ÁGUA-SOLO-PLANTA-
ATMOSFERA

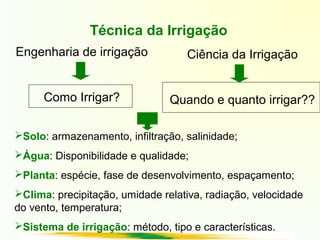

10. Técnica da Irrigação
Engenharia de irrigação
Como Irrigar?
Ciência da Irrigação
Quando e quanto irrigar??
Solo: armazenamento, infiltração, salinidade;
Água: Disponibilidade e qualidade;
Planta: espécie, fase de desenvolvimento, espaçamento;
Clima: precipitação, umidade relativa, radiação, velocidade
do vento, temperatura;
Sistema de irrigação: método, tipo e características.

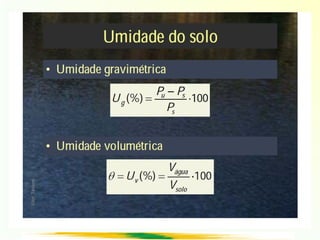

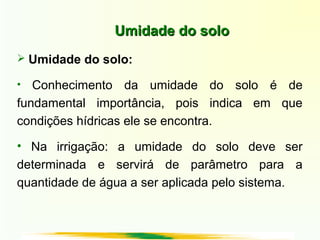

11. Umidade do soloUmidade do solo
 Umidade do solo:
• Conhecimento da umidade do solo é de
fundamental importância, pois indica em que
condições hídricas ele se encontra.
• Na irrigação: a umidade do solo deve ser
determinada e servirá de parâmetro para a
quantidade de água a ser aplicada pelo sistema.

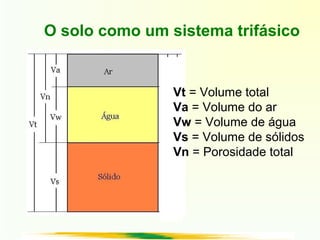

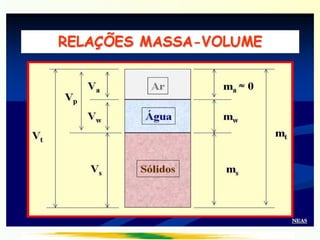

12. O solo como um sistema trifásico
Vt = Volume total
Va = Volume do ar
Vw = Volume de água
Vs = Volume de sólidos
Vn = Porosidade total

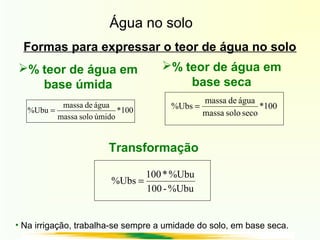

14. Água no solo
Formas para expressar o teor de água no solo
100*
úmidosolomassa
águademassa
%Ubu = 100*
secosolomassa
águademassa
%Ubs =
% teor de água em
base úmida
% teor de água em
base seca
%Ubu-100
%Ubu*100
%Ubs =
Transformação
• Na irrigação, trabalha-se sempre a umidade do solo, em base seca.

15. loVolumedoso
oumeMassadovol
cmgds
sec
)/( 3
=
100*
secosolodemassa
águademassa
%Upeso =
DsUU PESOVOLUME *%% =
Formas para expressar o teor de água no solo
% teor de água em peso
Densidade do solo
Transformação

17. Densidade e Porosidade do Solo
 A densidade do solo depende
essencialmente da composição e da
organização das partículas sólidas e da
porosidade.
 Um solo compactado tem baixa
porosidade e alta densidade do solo

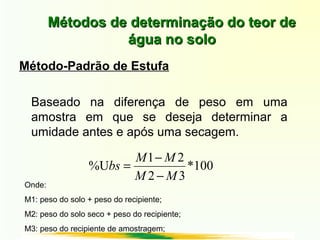

18. Métodos de determinação do teor deMétodos de determinação do teor de
água no soloágua no solo
Método-Padrão de Estufa
Baseado na diferença de peso em uma
amostra em que se deseja determinar a
umidade antes e após uma secagem.
100*
32
21
%U
MM
MM
bs
−
−
=
Onde:
M1: peso do solo + peso do recipiente;
M2: peso do solo seco + peso do recipiente;
M3: peso do recipiente de amostragem;

19. TDR
OBS: resultado imediato
 Medição da constante dielétrica do solo;
 O método tem o princípio da emissão de um
pulso elétrico por um gerador de pulso, que é
propagado ao longo de uma haste de aço
inoxidável inserida no solo, na qual acontece a
reflexão do pulso.

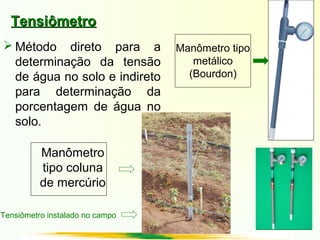

20. TensiômetroTensiômetro
 Método direto para a
determinação da tensão
de água no solo e indireto
para determinação da
porcentagem de água no
solo.
Tensiômetro instalado no campo
Manômetro tipo
metálico
(Bourdon)
Manômetro
tipo coluna
de mercúrio

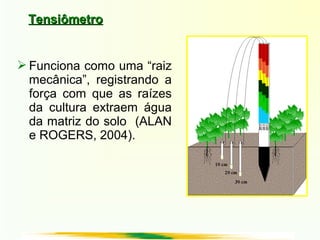

21.  Funciona como uma “raiz
mecânica”, registrando a
força com que as raízes
da cultura extraem água
da matriz do solo (ALAN
e ROGERS, 2004).
TensiômetroTensiômetro

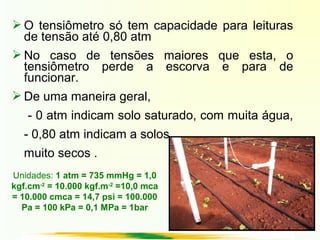

22.  O tensiômetro só tem capacidade para leituras
de tensão até 0,80 atm
 No caso de tensões maiores que esta, o
tensiômetro perde a escorva e para de
funcionar.
 De uma maneira geral,
- 0 atm indicam solo saturado, com muita água,
- 0,80 atm indicam a solos
muito secos .
Unidades: 1 atm = 735 mmHg = 1,0
kgf.cm-2
= 10.000 kgf.m-2
=10,0 mca
= 10.000 cmca = 14,7 psi = 100.000
Pa = 100 kPa = 0,1 MPa = 1bar

23. • Entra-se com o valor da tensão na Curva
Característica de Água no Solo ou Curva
de Retenção de Água no Solo (eixo X) e
encontra-se o valor do teor de água no
solo (eixo Y)
Para transformar os resultados de tensão, lidos no
tensiômetro, em dados e umidade do solo, precisa-se
traçar a curva de retenção de água no solo

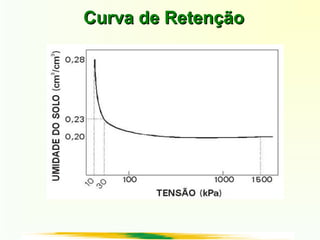

24. Curva de RetençãoCurva de Retenção

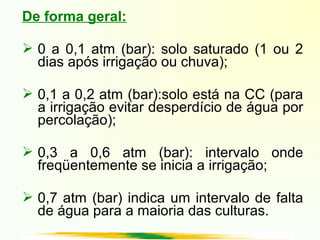

25. De forma geral:
 0 a 0,1 atm (bar): solo saturado (1 ou 2
dias após irrigação ou chuva);
 0,1 a 0,2 atm (bar):solo está na CC (para
a irrigação evitar desperdício de água por
percolação);
 0,3 a 0,6 atm (bar): intervalo onde
freqüentemente se inicia a irrigação;
 0,7 atm (bar) indica um intervalo de falta
de água para a maioria das culturas.

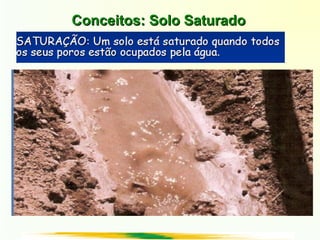

26. Conceitos: Solo SaturadoConceitos: Solo Saturado

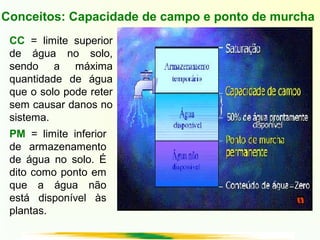

27. CC = limite superior
de água no solo,
sendo a máxima
quantidade de água
que o solo pode reter
sem causar danos no
sistema.
PM = limite inferior
de armazenamento
de água no solo. É
dito como ponto em
que a água não
está disponível às
plantas.
Conceitos: Capacidade de campo e ponto de murcha

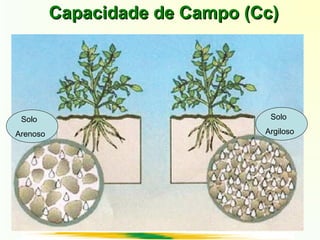

29. Capacidade de Campo (Cc)Capacidade de Campo (Cc)
Solo
Arenoso
Solo
Argiloso

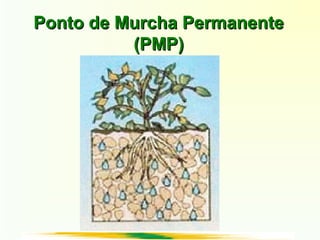

30. Ponto de Murcha PermanentePonto de Murcha Permanente
(PMP)(PMP)

31. Cultura Tensão máxima para
irrigação (bar)
Alface 0,4 - 0,6
Repolho 0,6 - 0,7
Couve-flor 0,6 - 0,7

33. Cálculo da disponibilidade de águaCálculo da disponibilidade de água
no solono solo
 Disponibilidade total de água no solo (DTA)
Parte da água total armazenada no solo que
está disponível para as plantas.
Ds
PMCC
DTA
10
−
=
DTA= (mm/cm);
CC = Capacidade de campo (% peso);
PMP= Ponto de murcha permanente (%peso);
Ds = densidade do solo (g cm-3
)
10 = constante necessária para a conversão de
unidades.

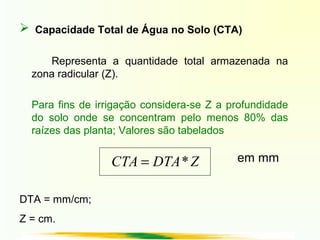

34.  Capacidade Total de Água no Solo (CTA)
Representa a quantidade total armazenada na
zona radicular (Z).
Para fins de irrigação considera-se Z a profundidade
do solo onde se concentram pelo menos 80% das
raízes das planta; Valores são tabelados
ZDTACTA *= em mm
DTA = mm/cm;
Z = cm.

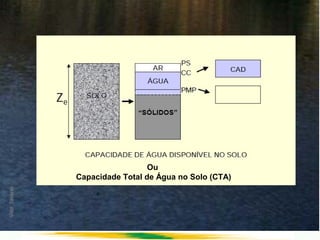

35. Ou
Capacidade Total de Água no Solo (CTA)

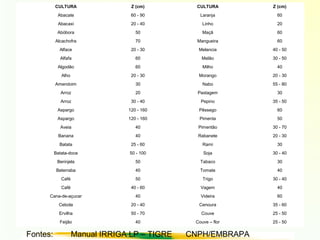

36. CULTURA Z (cm) CULTURA Z (cm)
Abacate 60 - 90 Laranja 60
Abacaxi 20 - 40 Linho 20
Abóbora 50 Maçã 60
Alcachofra 70 Mangueira 60
Alface 20 - 30 Melancia 40 - 50
Alfafa 60 Melão 30 - 50
Algodão 60 Milho 40
Alho 20 - 30 Morango 20 - 30
Amendoim 30 Nabo 55 - 80
Arroz 20 Pastagem 30
Arroz 30 - 40 Pepino 35 - 50
Aspargo 120 - 160 Pêssego 60
Aspargo 120 - 160 Pimenta 50
Aveia 40 Pimentão 30 - 70
Banana 40 Rabanete 20 - 30
Batata 25 - 60 Rami 30
Batata-doce 50 - 100 Soja 30 - 40
Berinjela 50 Tabaco 30
Beterraba 40 Tomate 40
Café 50 Trigo 30 - 40
Café 40 - 60 Vagem 40
Cana-de-açucar 40 Videira 60
Cebola 20 - 40 Cenoura 35 - 60
Ervilha 50 - 70 Couve 25 - 50
Feijão 40 Couve – flor 25 - 50
Fontes: Manual IRRIGA LP – TIGRE CNPH/EMBRAPA

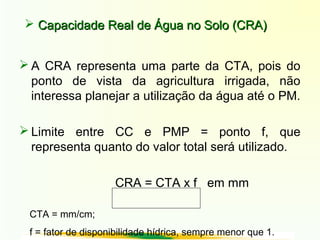

37.  Capacidade Real de Água no Solo (CRA)Capacidade Real de Água no Solo (CRA)
 A CRA representa uma parte da CTA, pois do
ponto de vista da agricultura irrigada, não
interessa planejar a utilização da água até o PM.
 Limite entre CC e PMP = ponto f, que
representa quanto do valor total será utilizado.
CRA = CTA x f em mm
CTA = mm/cm;
f = fator de disponibilidade hídrica, sempre menor que 1.

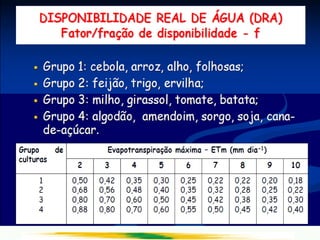

39. Valores recomendados de fator de disponibilidadeValores recomendados de fator de disponibilidade
para algumas classes de culturaspara algumas classes de culturas
Grupos de culturas
Fator f
Faixa comum
Verduras e legumes 0,2 a 0,4
Frutas e forrageiras 0,3 a 0,5
Grãos e algodão 0,4 a 0,6

41. CRA
CRA

43.  Irrigação Real Necessária (IRN)Irrigação Real Necessária (IRN)
• A irrigação real necessária expressa a quantidade de
água requerida pelo sistema para que a cultura se
desenvolva sem déficit naquele determinado solo.
• Deve ser: IRN ≤ CRA
10
..).( fZDsPmCc
IRN
−
≤ em mm
 Irrigação Total Necessária (ITN)Irrigação Total Necessária (ITN)
• Representa a quantidade de água necessária para a
planta, considerando a eficiência do Sistema de
Irrigação.
Ea
IRN
ITN =
ITN = em mm
IRN = em mm
Ea = %
Lâmina líquida
Lâmina bruta

44. • Eficiência de aplicação média dos sistemas de
irrigação.
Sistema de Irrigação Eficiência de aplicação
média (%)
Irrigação localizada 90 a 95
Pivô central 85 a 95
Aspersão convencional 80 a 90
Irrigação por sulcos 50 a 70

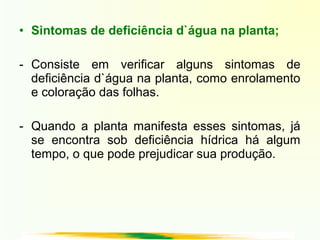

45. • Sintomas de deficiência d`água na planta;
- Consiste em verificar alguns sintomas de
deficiência d`água na planta, como enrolamento
e coloração das folhas.
- Quando a planta manifesta esses sintomas, já
se encontra sob deficiência hídrica há algum
tempo, o que pode prejudicar sua produção.

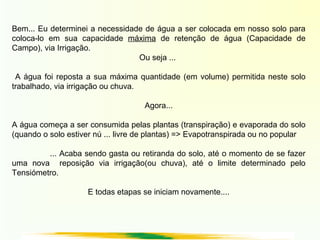

46. Bem... Eu determinei a necessidade de água a ser colocada em nosso solo para
coloca-lo em sua capacidade máxima de retenção de água (Capacidade de
Campo), via Irrigação.
Ou seja ...
A água foi reposta a sua máxima quantidade (em volume) permitida neste solo
trabalhado, via irrigação ou chuva.
Agora...
A água começa a ser consumida pelas plantas (transpiração) e evaporada do solo
(quando o solo estiver nú ... livre de plantas) => Evapotranspirada ou no popular
... Acaba sendo gasta ou retiranda do solo, até o momento de se fazer
uma nova reposição via irrigação(ou chuva), até o limite determinado pelo
Tensiómetro.
E todas etapas se iniciam novamente....

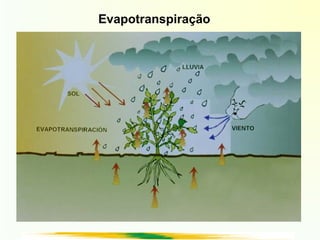

47. Evapotranspiração

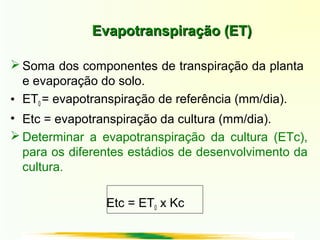

49. Evapotranspiração (ET)Evapotranspiração (ET)
 Soma dos componentes de transpiração da planta
e evaporação do solo.
• ET0 = evapotranspiração de referência (mm/dia).
• Etc = evapotranspiração da cultura (mm/dia).
 Determinar a evapotranspiração da cultura (ETc),
para os diferentes estádios de desenvolvimento da
cultura.
Etc = ET0 x Kc

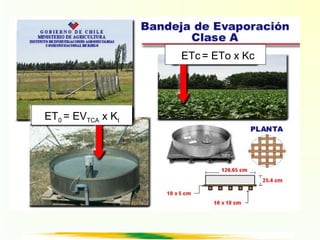

50. ET0 = EVTCA x Kt
ETc = ETo x Kc

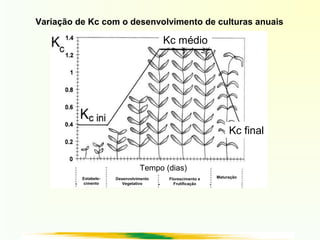

51. Variação de Kc com o desenvolvimento de culturas anuais
Kc médio
Kc final
Estabele-
cimento
Desenvolvimento
Vegetativo
Florescimento e
Frutificação
Maturação
Tempo (dias)

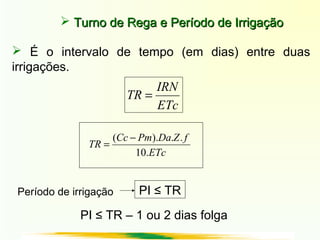

53.  Turno de Rega e Período de IrrigaçãoTurno de Rega e Período de Irrigação
ETc
fZDaPmCc
TR
.10
..).( −
=
ETc
IRN
TR =
 É o intervalo de tempo (em dias) entre duas
irrigações.
PI ≤ TRPeríodo de irrigação
PI ≤ TR – 1 ou 2 dias folga
