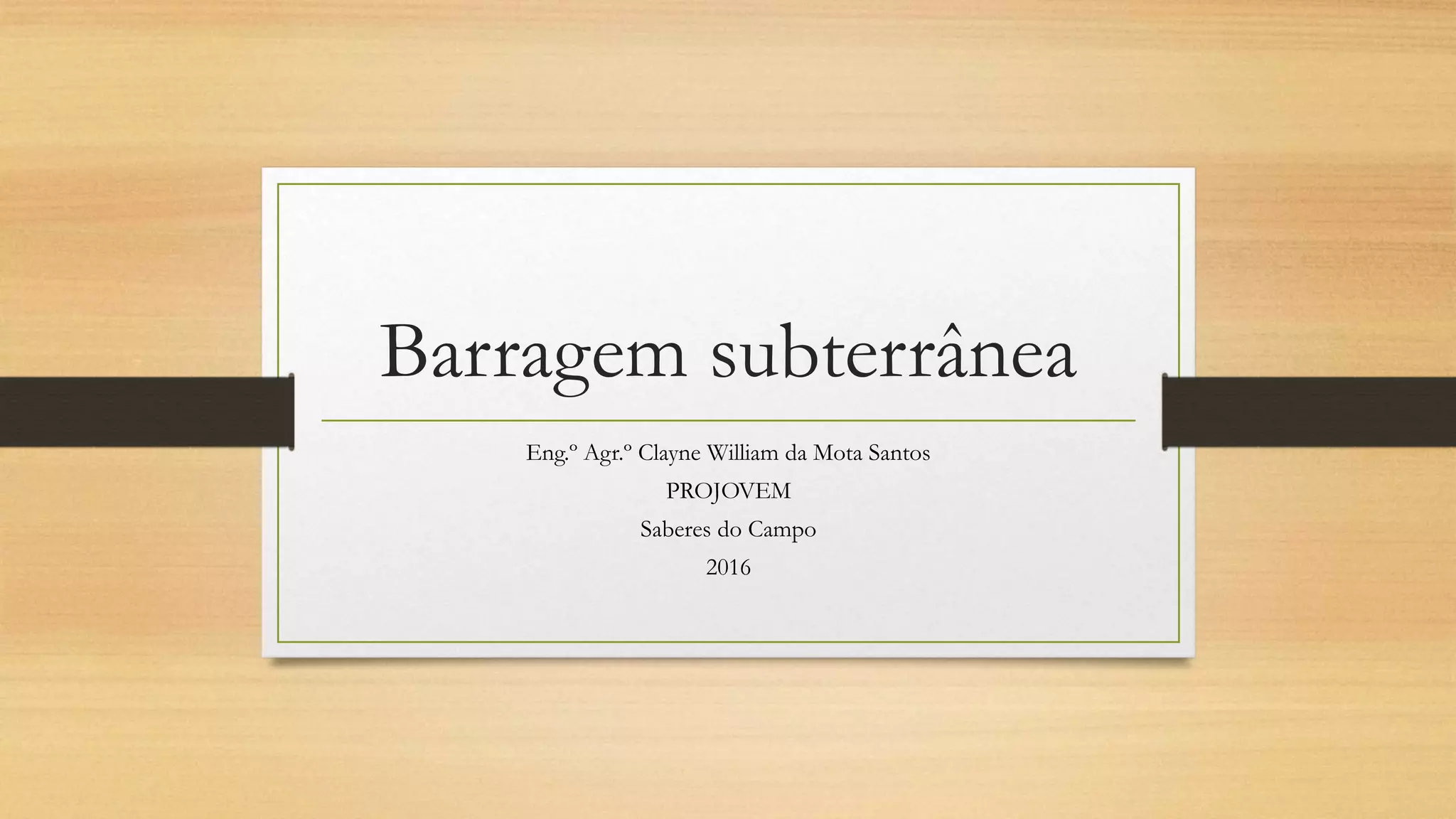

Barragem subterrânea

Barragem subterrânea
Eng.º Agr.º Clayne William da Mota Santos
PROJOVEM
Saberes do Campo
2016

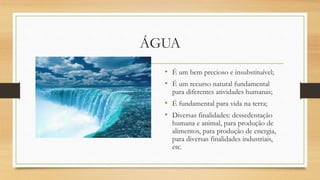

ÁGUA
• É um bem precioso e insubstituível;
• É um recurso natural fundamental
para diferentes atividades humanas;
• É fundamental para vida na terra;
• Diversas finalidades: dessedentação
humana e animal, para produção de
alimentos, para produção de energia,
para diversas finalidades industriais,
etc.

ÁGUA
• Participa dos ciclos de energia
física, da química e da biologia que
engendram ou conservam os
diferentes formas de vida nos
ecossistemas naturais da Terra;
• No contextos antrópicos, em
particular, estão intimamente
ligados ao ciclo de água

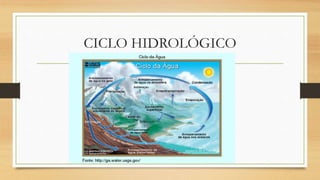

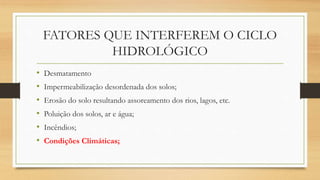

FATORES QUE INTERFEREM O CICLO
HIDROLÓGICO
• Desmatamento
• Impermeabilização desordenada dos solos;
• Erosão do solo resultando assoreamento dos rios, lagos, etc.
• Poluição dos solos, ar e água;
• Incêndios;
• Condições Climáticas;

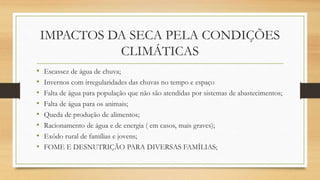

IMPACTOS DA SECA PELA CONDIÇÕES
CLIMÁTICAS
• Escassez de água de chuva;
• Invernos com irregularidades das chuvas no tempo e espaço
• Falta de água para população que não são atendidas por sistemas de abastecimentos;
• Falta de água para os animais;
• Queda de produção de alimentos;
• Racionamento de água e de energia ( em casos, mais graves);
• Exôdo rural de famílias e jovens;
• FOME E DESNUTRIÇÃO PARA DIVERSAS FAMÍLIAS;

FOME E DESNUTRIÇÃO PARA
DIVERSAS FAMÍLIAS

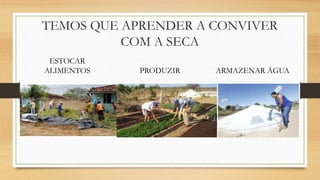

TEMOS QUE APRENDER A CONVIVER
COM A SECA
ESTOCAR
ALIMENTOS PRODUZIR ARMAZENAR ÁGUA

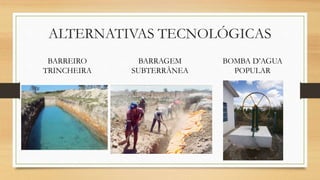

ALTERNATIVAS TECNOLÓGICAS
CISTENAS DE
ENXURRADA TANQUE DE PEDRA FENAÇÃO

BARREIRO
TRINCHEIRA
BARRAGEM
SUBTERRÂNEA
BOMBA D’AGUA
POPULAR

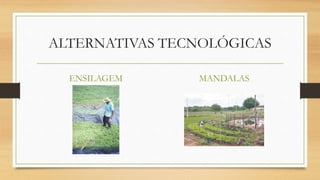

ENSILAGEM MANDALAS

O QUE É BARRAGEM SUBTERRÂNEA
• “ A barragem subterrânea é uma
técnica de armazenar água da chuva
no perfil do solo (subsolo) visando
à exploração de uma agricultura de
vazante e/ou subirrigação”

Função DA BARRAGEM SUBTERRÂNEA

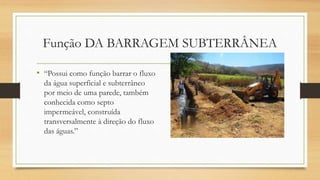

• “Possui como função barrar o fluxo
da água superficial e subterrâneo
por meio de uma parede, também
conhecida como septo
impermeável, construída
transversalmente à direção do fluxo
das águas.”

Princípio de funcionamento da barragem
subterrânea
• A água proveniente da chuva infiltra-se lentamente, criando e/ou elevando o
lençol freático, cuja água será utilizada posteriormente pelas plantas. Esse
barramento faz com que a água fique armazenada no perfil do solo com
perdas mínimas de umidade, pelo fato da evaporação ser muito lenta,
diferentemente da evaporação que ocorre em barragens convencionais. Desta
forma, o solo se mantém úmido por um maior período de tempo, atingindo,
algumas vezes, o período mais próximo à seca, que em alguma regiões do
Semi-árido pode ser entre setembro e dezembro.

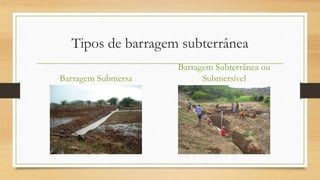

Tipos de barragem subterrânea
Barragem Submersa
Barragem Subterrânea ou
Submersível

Tipos de BARRAGEM DE SUBTERRÂNEA
• BARRAGEM SUBMERSA –
definida como aquela que possui
sua parede totalmente dentro do
solo, barrando apenas o fluxo de
água subterrâneo, uma vez que fica
em contato com a rocha, mas não
atinge a superfície do solo;

BARRAGEM DE SUBTERRÂNEA

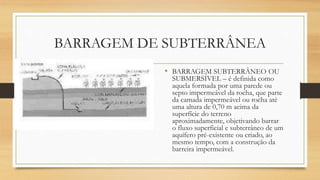

• BARRAGEM SUBTERRÂNEO OU
SUBMERSÍVEL – é definida como
aquela formada por uma parede ou
septo impermeável da rocha, que parte
da camada impermeável ou rocha até
uma altura de 0,70 m acima da
superfície do terreno
aproximadamente, objetivando barrar
o fluxo superficial e subterrâneo de um
aquífero pré-existente ou criado, ao
mesmo tempo, com a construção da
barreira impermeável.

Componentes de uma barragem subterrânea

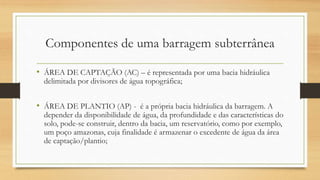

• ÁREA DE CAPTAÇÃO (AC) – é representada por uma bacia hidráulica
delimitada por divisores de água topográfica;
• ÁREA DE PLANTIO (AP) - é a própria bacia hidráulica da barragem. A
depender da disponibilidade de água, da profundidade e das características do
solo, pode-se construir, dentro da bacia, um reservatório, como por exemplo,
um poço amazonas, cuja finalidade é armazenar o excedente de água da área
de captação/plantio;

Componentes de uma barragem subterrânea

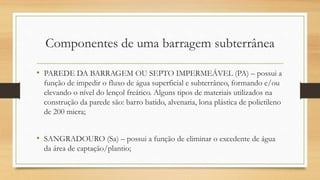

• PAREDE DA BARRAGEM OU SEPTO IMPERMEÁVEL (PA) – possui a
função de impedir o fluxo de água superficial e subterrâneo, formando e/ou
elevando o nível do lençol freático. Alguns tipos de materiais utilizados na
construção da parede são: barro batido, alvenaria, lona plástica de polietileno
de 200 micra;
• SANGRADOURO (Sa) – possui a função de eliminar o excedente de água
da área de captação/plantio;

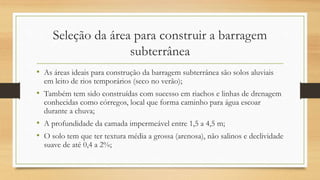

Seleção da área para construir a barragem
subterrânea
• As áreas ideais para construção da barragem subterrânea são solos aluviais
em leito de rios temporários (seco no verão);
• Também tem sido construídas com sucesso em riachos e linhas de drenagem
conhecidas como córregos, local que forma caminho para água escoar
durante a chuva;
• A profundidade da camada impermeável entre 1,5 a 4,5 m;
• O solo tem que ter textura média a grossa (arenosa), não salinos e declividade
suave de até 0,4 a 2%;

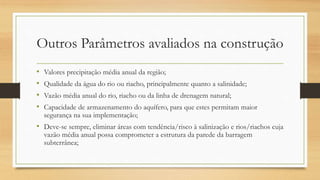

Outros Parâmetros avaliados na construção
• Valores precipitação média anual da região;
• Qualidade da água do rio ou riacho, principalmente quanto a salinidade;
• Vazão média anual do rio, riacho ou da linha de drenagem natural;
• Capacidade de armazenamento do aquífero, para que estes permitam maior
segurança na sua implementação;
• Deve-se sempre, eliminar áreas com tendência/risco à salinização e rios/riachos cuja
vazão média anual possa comprometer a estrutura da parede da barragem
subterrânea;

Outros Parâmetros avaliados na construção

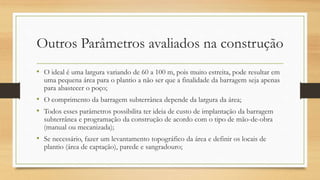

• O ideal é uma largura variando de 60 a 100 m, pois muito estreita, pode resultar em
uma pequena área para o plantio a não ser que a finalidade da barragem seja apenas
para abastecer o poço;
• O comprimento da barragem subterrânea depende da largura da área;
• Todos esses parâmetros possibilita ter ideia de custo de implantação da barragem
subterrânea e programação da construção de acordo com o tipo de mão-de-obra
(manual ou mecanizada);
• Se necessário, fazer um levantamento topográfico da área e definir os locais de
plantio (área de captação), parede e sangradouro;

Construção da barragem

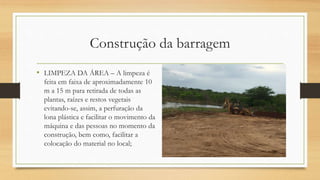

• LIMPEZA DA ÁREA – A limpeza é
feita em faixa de aproximadamente 10
m a 15 m para retirada de todas as
plantas, raízes e restos vegetais
evitando-se, assim, a perfuração da
lona plástica e facilitar o movimento da
máquina e das pessoas no momento da
construção, bem como, facilitar a
colocação do material no local;

• ESCAVAÇÃO DA VALETA – No local
definido e limpo será cavada, em formato
de arco ou retilínea, uma valeta transversal
ao leito do rio, riacho ou linha de
drenagem para colocação da lona plástica.
Deve ser cavada até a camada impermeável
com largura suficiente para movimentação
de pessoa dentro da valeta. Geralmente,
quando é construída com retroescavadeira,
a largura da valeta é determinada pela
largura da concha, porém, quando manual,
sua largura deve ser de aproximadamente
80 cm;

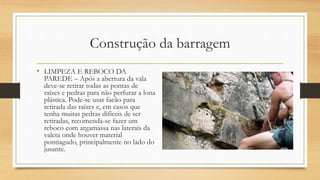

• LIMPEZA E REBOCO DA
PAREDE – Após a abertura da vala
deve-se retirar todas as pontas de
raízes e pedras para não perfurar a lona
plástica. Pode-se usar facão para
retirada das raízes e, em casos que
tenha muitas pedras difíceis de ser
retiradas, recomenda-se fazer um
reboco com argamassa nas laterais da
valeta onde houver material
pontiagudo, principalmente no lado do
jusante.

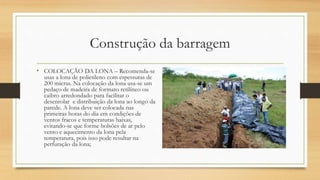

• COLOCAÇÃO DA LONA – Recomenda-se
usas a lona de polietileno com espessuras de
200 micras. Na colocação da lona usa-se um
pedaço de madeira de formato retilíneo ou
caibro arredondado para facilitar o
desenrolar e distribuição da lona ao longo da
parede. A lona deve ser colocada nas
primeiras horas do dia em condições de
ventos fracos e temperaturas baixas,
evitando-se que forme bolsões de ar pelo
vento e aquecimento da lona pela
temperatura, pois isso pode resultar na
perfuração da lona;

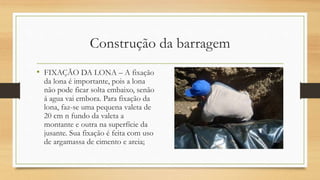

• FIXAÇÃO DA LONA – A fixação
da lona é importante, pois a lona
não pode ficar solta embaixo, senão
á agua vai embora. Para fixação da
lona, faz-se uma pequena valeta de
20 cm n fundo da valeta a
montante e outra na superfície da
jusante. Sua fixação é feita com uso
de argamassa de cimento e areia;

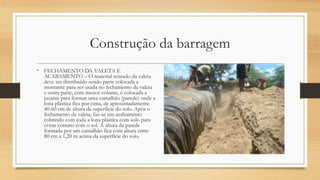

• FECHAMENTO DA VALETA E
ACABAMENTO – O material retirado da valeta
deve ser distribuído sendo parte colocada a
montante para ser usada no fechamento da valeta
e outra parte, com menor volume, é colocada a
jusante para formar uma camalhão (parede) onde a
lona plástica fica por cima, de aproximadamente
40-60 cm de altura da superfície do solo. Após o
fechamento da valeta, faz-se um acabamento
cobrindo com toda a lona plástica com solo para
evitar contato com o sol. A altura da parede
formada por um camalhão fica com altura entre
80 cm a 1,20 m acima da superfície do solo.

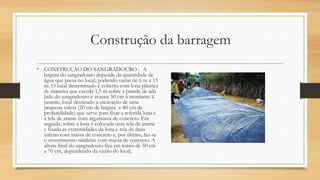

• CONSTRUÇÃO DO SANGRADOURO - A
largura do sangradouro depende da quantidade de
água que passa no local, podendo variar de 6 m a 15
m. O local determinado é coberto com lona plástica
de maneira que exceda 1,5 m sobre a parede de ada
lado do sangradouro e avance 50 cm à montante à
jusante, local destinado a escavação de uma
pequena valeta (20 cm de largura e 40 cm de
profundidade) que serve para fixar a referida lona e
a tela de arame com argamassa de concreto. Em
seguida, sobre a lona é colocada uma tela de arame
e fixada as extremidades da lona e tela de duas
valetas com massa de concreto e, por último, faz-se
o revestimento também com massa de concreto. A
altura final do sangradouro fica em torno de 50 cm
a 70 cm, dependendo da vazão do local;

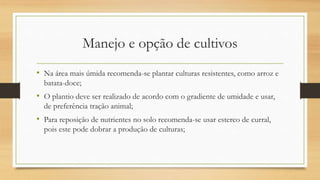

Manejo e opção de cultivos
• Na área mais úmida recomenda-se plantar culturas resistentes, como arroz e
batata-doce;
• O plantio deve ser realizado de acordo com o gradiente de umidade e usar,
de preferência tração animal;
• Para reposição de nutrientes no solo recomenda-se usar esterco de curral,
pois este pode dobrar a produção de culturas;

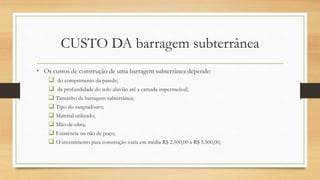

CUSTO DA barragem subterrânea
• Os custos de construção de uma barragem subterrânea depende:
 do comprimento da parede;
 da profundidade do solo aluvião até a camada impermeável;
 Tamanho da barragem subterrânea;
 Tipo do sangradouro;
 Material utilizado;
 Mão-de-obra;
 Existência ou não de poço;
 O investimento para construção varia em média R$ 2.500,00 a R$ 5.500,00;

Manejo de solo e água em barragem
subterrânea

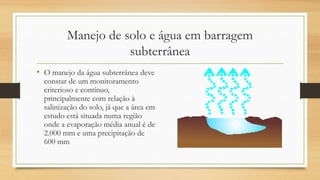

• O manejo da água subterrânea deve
constar de um monitoramento
criterioso e contínuo,
principalmente com relação à
salinização do solo, já que a área em
estudo está situada numa região
onde a evaporação média anual é de
2.000 mm e uma precipitação de
600 mm

subterrânea

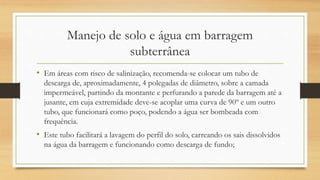

• Em áreas com risco de salinização, recomenda-se colocar um tubo de
descarga de, aproximadamente, 4 polegadas de diâmetro, sobre a camada
impermeável, partindo da montante e perfurando a parede da barragem até a
jusante, em cuja extremidade deve-se acoplar uma curva de 90º e um outro
tubo, que funcionará como poço, podendo a água ser bombeada com
frequência.
• Este tubo facilitará a lavagem do perfil do solo, carreando os sais dissolvidos
na água da barragem e funcionando como descarga de fundo;

subterrânea

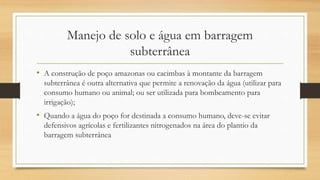

• A construção de poço amazonas ou cacimbas à montante da barragem
subterrânea é outra alternativa que permite a renovação da água (utilizar para
consumo humano ou animal; ou ser utilizada para bombeamento para
irrigação);
• Quando a água do poço for destinada a consumo humano, deve-se evitar
defensivos agrícolas e fertilizantes nitrogenados na área do plantio da
barragem subterrânea

subterrânea

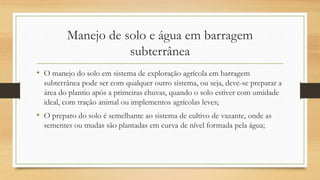

• O manejo do solo em sistema de exploração agrícola em barragem
subterrânea pode ser com qualquer outro sistema, ou seja, deve-se preparar a
área do plantio após a primeiras chuvas, quando o solo estiver com umidade
ideal, com tração animal ou implementos agrícolas leves;
• O preparo do solo é semelhante ao sistema de cultivo de vazante, onde as
sementes ou mudas são plantadas em curva de nível formada pela água;

subterrânea

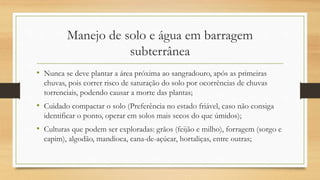

• Nunca se deve plantar a área próxima ao sangradouro, após as primeiras
chuvas, pois correr risco de saturação do solo por ocorrências de chuvas
torrenciais, podendo causar a morte das plantas;
• Cuidado compactar o solo (Preferência no estado friável, caso não consiga
identificar o ponto, operar em solos mais secos do que úmidos);
• Culturas que podem ser exploradas: grãos (feijão e milho), forragem (sorgo e
capim), algodão, mandioca, cana-de-açúcar, hortaliças, entre outras;

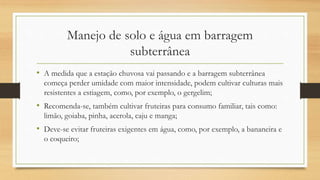

subterrânea
• A medida que a estação chuvosa vai passando e a barragem subterrânea
começa perder umidade com maior intensidade, podem cultivar culturas mais
resistentes a estiagem, como, por exemplo, o gergelim;
• Recomenda-se, também cultivar fruteiras para consumo familiar, tais como:
limão, goiaba, pinha, acerola, caju e manga;
• Deve-se evitar fruteiras exigentes em água, como, por exemplo, a bananeira e
o coqueiro;

Barragem subterrânea

Mais conteúdo relacionado

Mais procurados

Semelhante a Barragem subterrânea

Barragem subterrânea
