O documento discute diferentes sistemas e equipamentos para fertirrigação, incluindo métodos de injeção de fertilizantes como bombas centrífugas, de pistão, diafragma e venturis. Também aborda a solubilidade e compatibilidade de fertilizantes para fertirrigação.

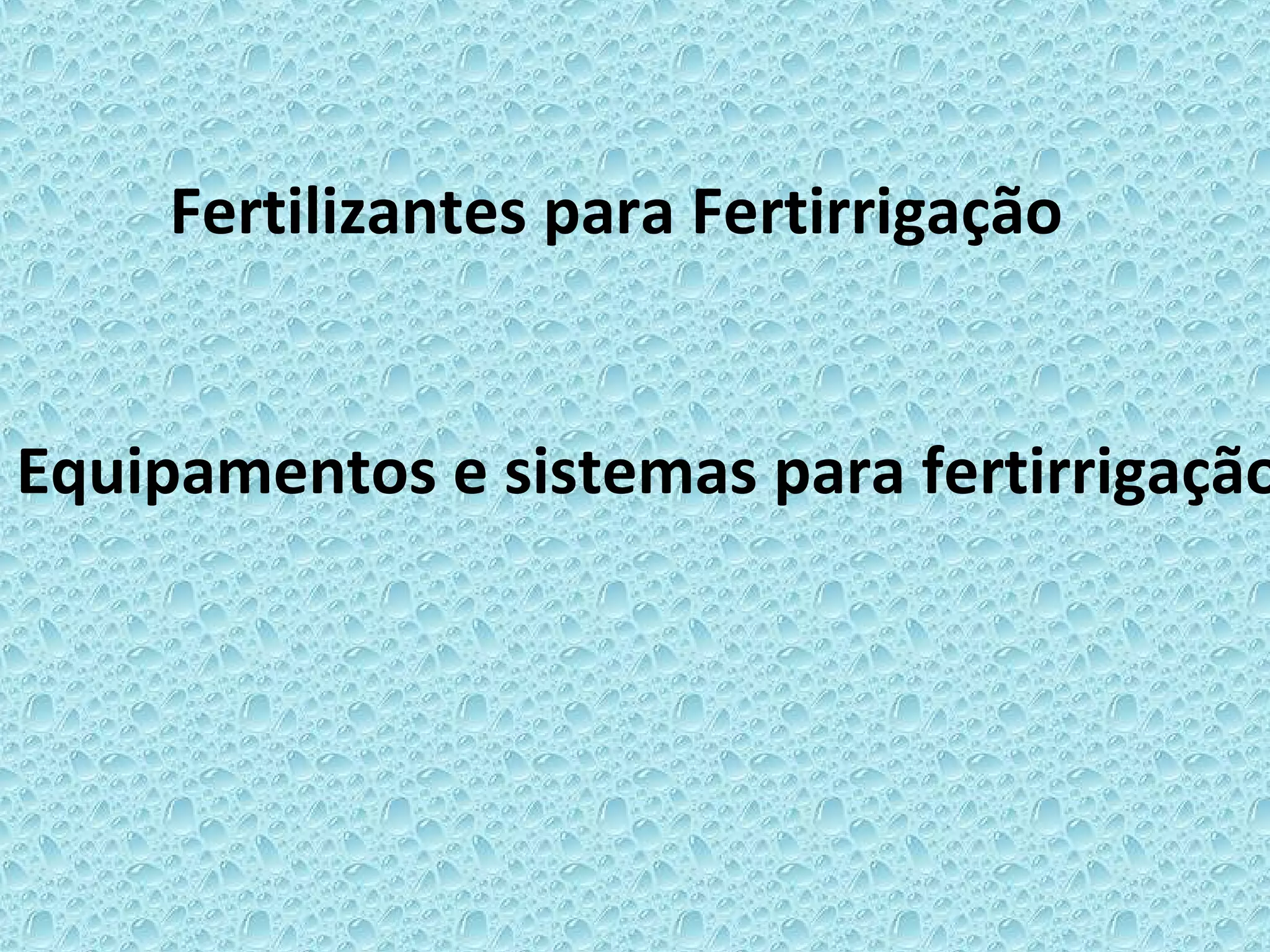

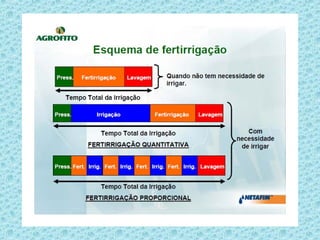

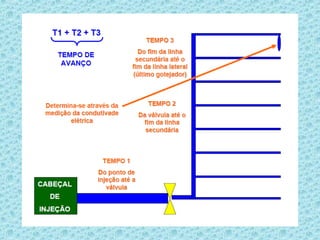

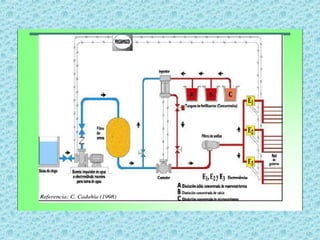

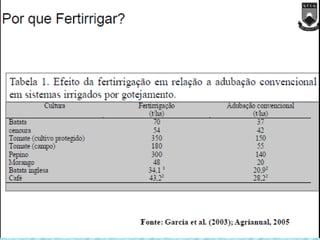

1. Equipamentos e sistemas para fertirrigação

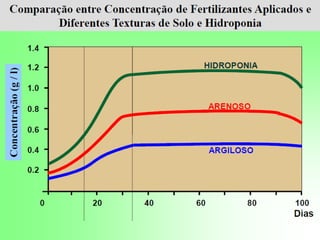

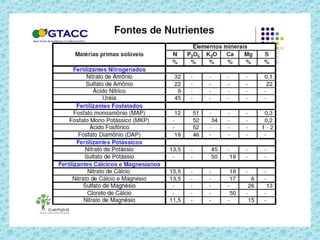

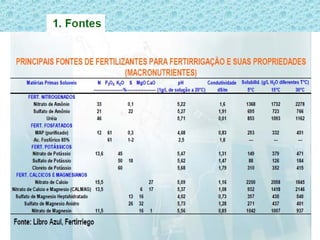

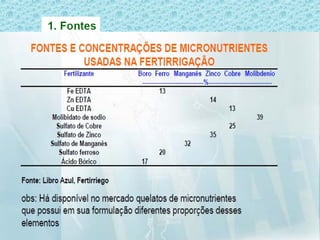

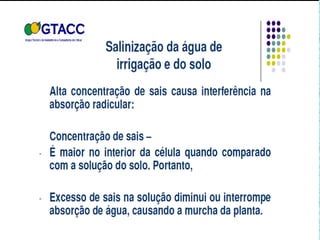

Fertilizantes para Fertirrigação

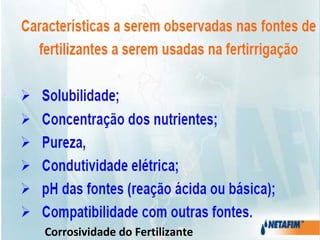

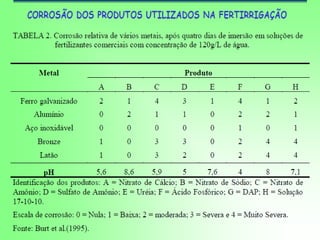

5. Corrosividade do Fertilizante

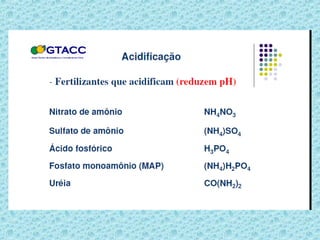

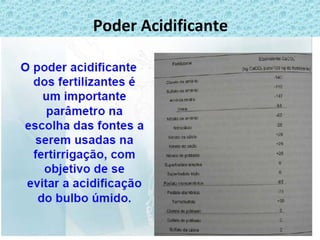

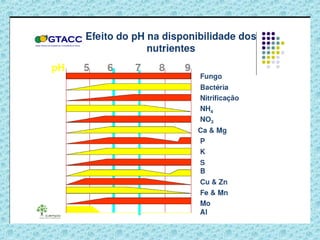

14. Poder Acidificante

15. SOLUBILIDADE DOS FERTILIZANTES
Problema - entupimento nos emissores/gotejadores;
No inverno – temp. água ↓ a solubilidade dos fertilizantes;
Impurezas - pode interferir na sua solubilidade.(P.A.);
Deve-se estar atento a fertilizantes que apresentem:
a) condicionadores (p/ prevenir quebra dos grânulos);
b)substâncias como óleo ou parafina, que revestem
os fertilizantes que têm problemas de higroscopicidade,
c) argilas presentes nos adubos fluidos para manter
o K em suspensão;
d) outras impurezas, como óxido de ferro, presentes
no cloreto de potássio vermelho, etc.

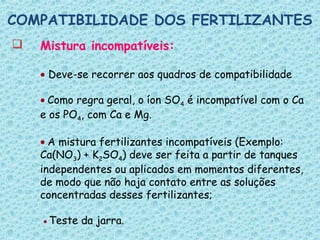

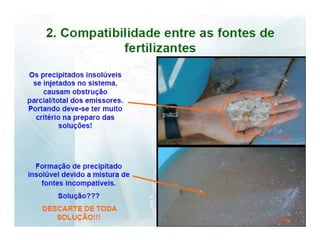

16.  Mistura incompatíveis:

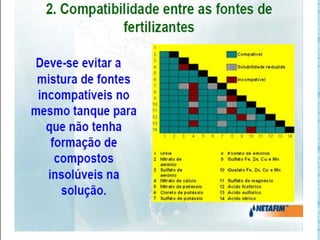

• Deve-se recorrer aos quadros de compatibilidade
• Como regra geral, o íon SO4 é incompatível com o Ca
e os PO4, com Ca e Mg.

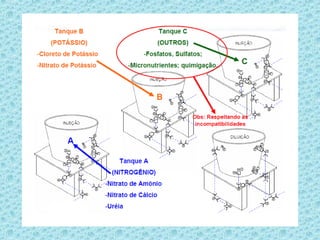

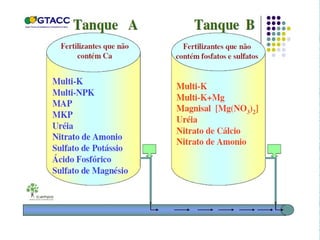

• A mistura fertilizantes incompatíveis (Exemplo:
Ca(NO3) + K2SO4) deve ser feita a partir de tanques
independentes ou aplicados em momentos diferentes,
de modo que não haja contato entre as soluções
concentradas desses fertilizantes;
• Teste da jarra.

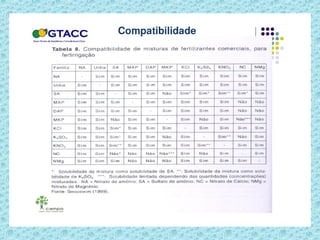

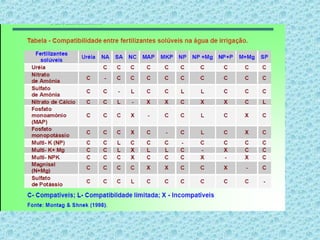

COMPATIBILIDADE DOS FERTILIZANTES

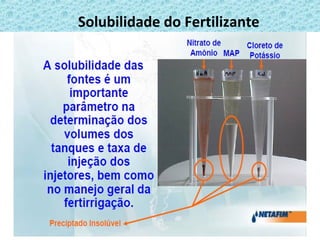

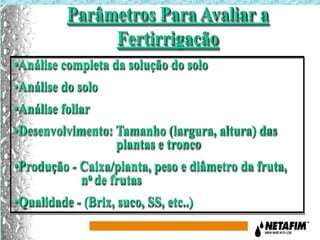

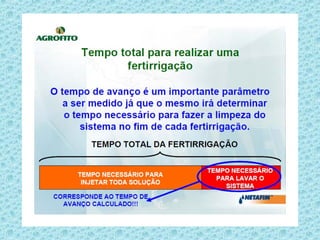

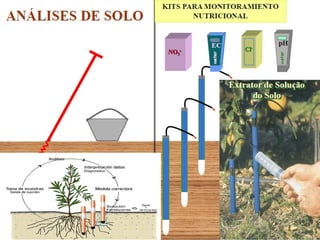

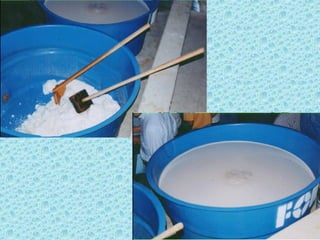

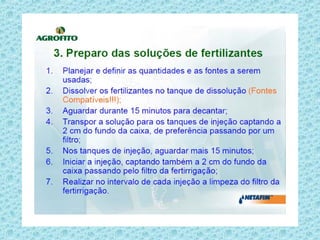

18. Solubilidade do Fertilizante

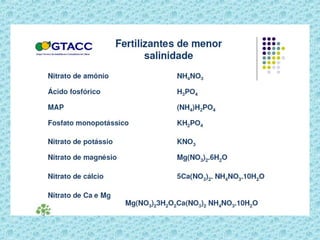

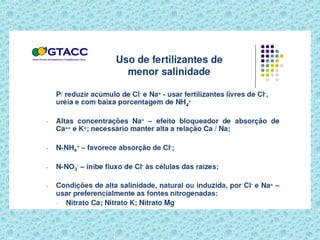

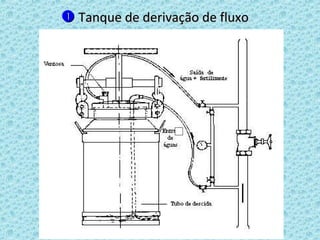

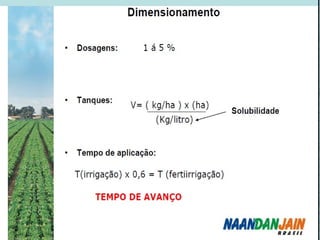

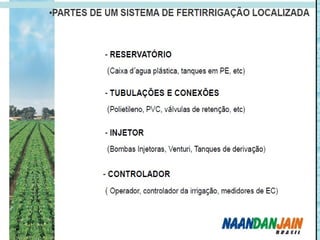

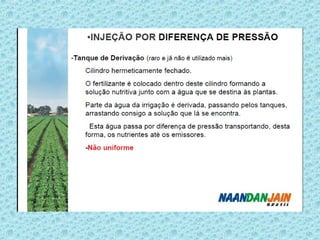

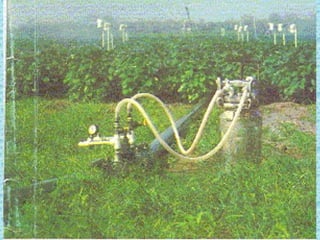

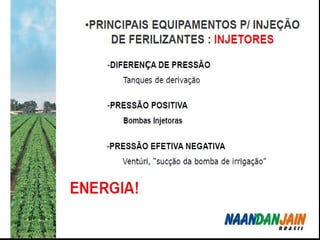

46.  Tanque de derivação de fluxoTanque de derivação de fluxo

48. 0
2000
4000
6000
8000
10000
0 30 60 90 120

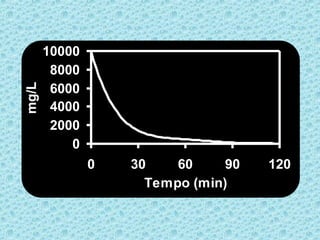

Tempo (min)
mg/L

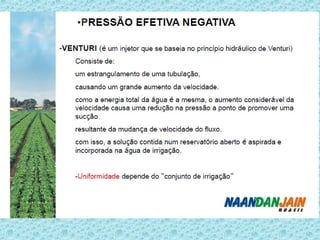

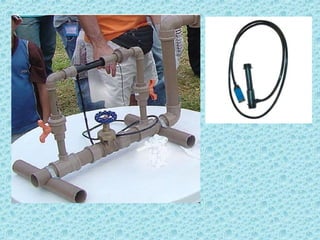

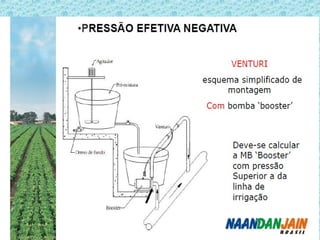

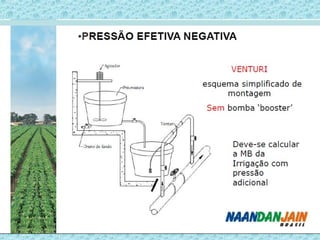

52.  VenturiVenturi
P entradaP saida

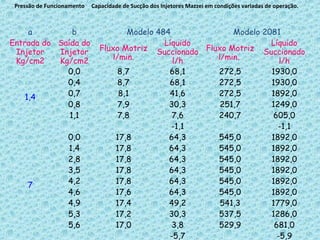

56. a b Modelo 484 Modelo 2081
Entrada do
Injetor
Kg/cm2
Saída do
Injetor
Kg/cm2
Fluxo Motriz
l/min.
Líquido
Succionado
l/h
Fluxo Motriz
l/min.
Líquido
Succionado
l/h
1,4
0,0 8,7 68,1 272,5 1930,0
0,4 8,7 68,1 272,5 1930,0
0,7 8,1 41,6 272,5 1892,0
0,8 7,9 30,3 251,7 1249,0
1,1 7,8 7,6 240,7 605,0
-1,1 -1,1
7
0,0 17,8 64,3 545,0 1892,0
1,4 17,8 64,3 545,0 1892,0
2,8 17,8 64,3 545,0 1892,0
3,5 17,8 64,3 545,0 1892,0
4,2 17,8 64,3 545,0 1892,0
4,6 17,6 64,3 545,0 1892,0
4,9 17,4 49,2 541,3 1779,0
5,3 17,2 30,3 537,5 1286,0
5,6 17,0 3,8 529,9 681,0
-5,7 -5,9
Pressão de Funcionamento Capacidade de Sucção dos Injetores Mazzei em condições variadas de operação.

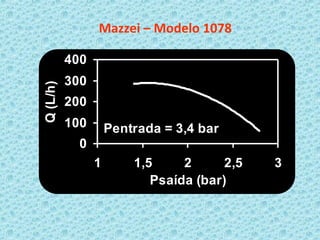

57. Mazzei – Modelo 1078
Pentrada = 3,4 bar
Pentrada = 3,4 bar
0
100
200
300
400
1 1,5 2 2,5 3
Psaída (bar)
Q(L/h)

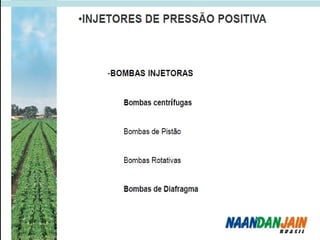

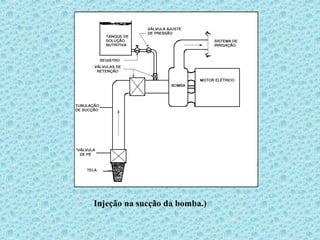

59. Injeção na sucção da bomba.)

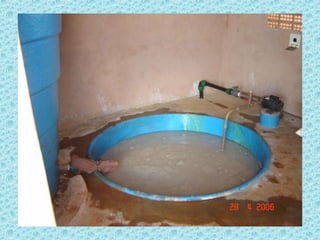

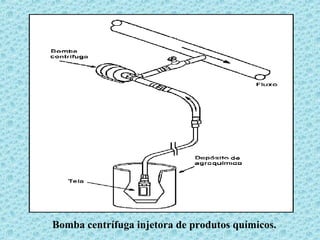

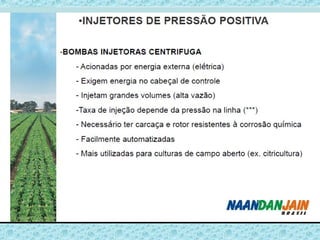

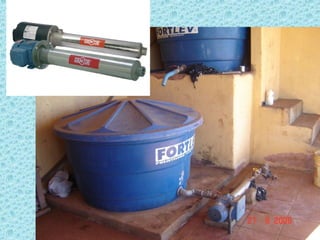

61. Bomba centrífuga injetora de produtos químicos.

68.  CaracterísticasCaracterísticas
OperacionaisOperacionais
 Alta precisão.Alta precisão.
 Calibração independe daCalibração independe da
pressão da linha.pressão da linha.
 Acionamento elétrico.Acionamento elétrico.
 Potencial dePotencial de
AutomaçãoAutomação
 Calibração linear.Calibração linear.
 Melhor opção:Melhor opção:
Malha fechadaMalha fechada
 Bomba de PistãoBomba de Pistão

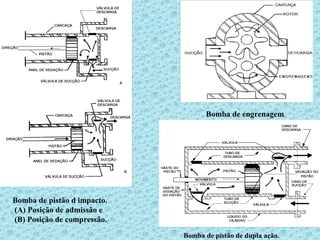

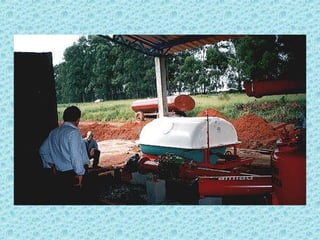

69. Bomba de pistão de dupla ação.
Bomba de engrenagem.
Bomba de pistão d impacto.
(A) Posição de admissão e
(B) Posição de compressão.

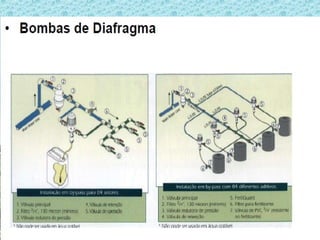

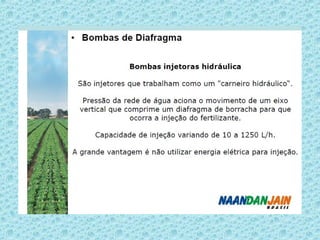

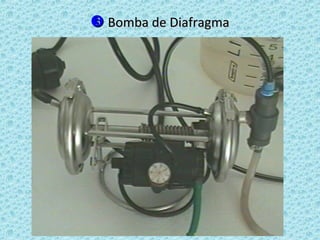

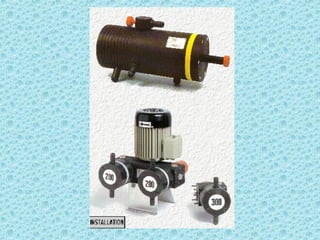

71.  Bomba de DiafragmaBomba de Diafragma

72. Pentrada = 3 bar
5
20
35
50
65
3 5 7 9 11 13 15 17 19
Tempo do ciclo (s)
Q(L/h) TMB – WP-10
Pentrada = 3 bar

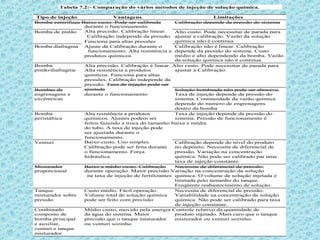

74. Tabela 7.2:- Comparação do vários métodos de injeção de solução química.
Tipo de injeção Vantagens Limitações
Bomba centrífuga Baixo custo. Pode ser calibrada Calibração depende da pressão do sistema
durante o funcionamento
Alta precisão. Calibração linear.Bomba de pistão Alto custo. Pode necessitar de parada para
Calibração independe da pressão. ajustar a calibração. Vazão da solução
Funciona para altas pressões
Ajuste da Calibração durante o
química não é continua
Bomba diafragma Calibração não é linear. Calibração
funcionamento. Alta resistência a depende da pressão do sistema. Custo
produtos químicos médio e alto dependendo da bomba. Vazão
da solução química não é continua.
Bomba Alta precisão. Calibração é linear. Alto custo. Pode necessitar de parada para
pistão/diafragma Alta resistência a produtos
químicos. Funciona para altas
pressões. Calibração independe da
pressão. Taxa de injeção pode ser
ajustada
ajustar a Calibração.
Bombas de Solução bombeada não pode ser abrasiva.
engrenagens e durante o funcionamento Taxa de injeção depende da pressão do
excêntricas sistema. Continuidade da vazão química
depende do número de engrenagens
dentro da bomba
Bomba Alta resistência a produtos Taxa de injeção depende da pressão do
peristáltica químicos. Ajustes podem ser sistema. Pressão de funcionamento é
feitos fazendo a troca do tamanho baixa e média
do tubo. A taxa de injeção pode
ser ajustada durante o
funcionamento.
Baixo custo. Uso simples.Venturi Calibração depende do nível do produto
Calibração pode ser feita durante no depósito. Necessita de diferencial de
o funcionamento. Força pressão. Variação na concentração
hidráulica química. Não pode ser calibrado par uma
taxa de injeção constante.

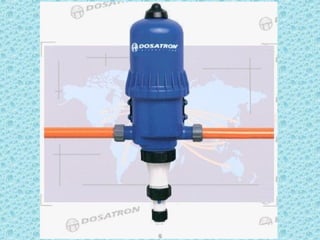

Misturador Baixo a médio custo. Calibração Necessita de diferencial de pressão.
proporcional durante operação. Maior precisão Variação na concentração da solução
na taxa de injeção de fertilizantes química. O volume de solução injetada é
limitada pelo tamanho do tanque.
Freqüente reabastecimento de solução.
Tanque Custo médio. Fácil operação. Necessita de diferencial de pressão.
misturador sobre Volume total de solução química Variabilidade na concentração da solução
pressão pode ser feito com precisão química. Não pode ser calibrado para taxa
de injeção constante.
Combinado Médio custo, movido pela energia Controle relativo da quantidade de
composto de da água do sistema. Maior produto injetado. Mais caro que o tanque
bomba principal precisão que o tanque misturador misturador ou venturi sozinho.
e auxiliar, ou venturi sozinho
venturi e tanque
misturador
