O documento discute o que é uma caldeira a vapor, seu princípio de funcionamento e tipos. Uma caldeira é um equipamento que produz vapor aquecendo água através da queima de combustível. O vapor gerado pode ser usado para geração de energia ou em processos industriais. Existem diferentes tipos de caldeiras como flamotubulares, aquatubulares e cornualias.

1. EQUIPE B: DANILO CORREIA / JOSÉ NILTON / SILVIO / WELLINGTON

2. O QUE E UMA
CALDEIRA A
VAPOR?
Caldeira é o nome popular dado
aos equipamentos geradores
de vapor, cuja aplicação tem
sido ampla no meio industrial e
também na geração de energia
elétrica nas chamadas centrais
termelétricas.

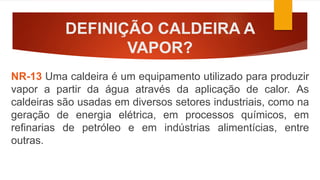

3. DEFINIÇÃO CALDEIRA A
VAPOR?
NR-13 Uma caldeira é um equipamento utilizado para produzir
vapor a partir da água através da aplicação de calor. As
caldeiras são usadas em diversos setores industriais, como na
geração de energia elétrica, em processos químicos, em
refinarias de petróleo e em indústrias alimentícias, entre
outras.

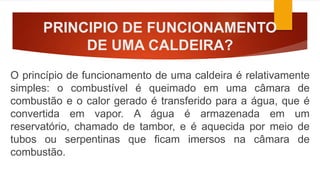

4. PRINCIPIO DE FUNCIONAMENTO
DE UMA CALDEIRA?
O princípio de funcionamento de uma caldeira é relativamente
simples: o combustível é queimado em uma câmara de
combustão e o calor gerado é transferido para a água, que é
convertida em vapor. A água é armazenada em um
reservatório, chamado de tambor, e é aquecida por meio de
tubos ou serpentinas que ficam imersos na câmara de
combustão.

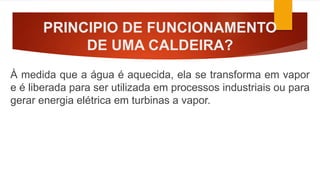

5. PRINCIPIO DE FUNCIONAMENTO
DE UMA CALDEIRA?
À medida que a água é aquecida, ela se transforma em vapor
e é liberada para ser utilizada em processos industriais ou para
gerar energia elétrica em turbinas a vapor.

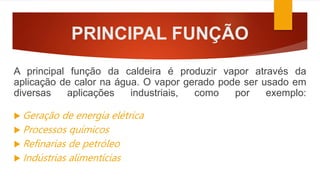

6. PRINCIPAL FUNÇÃO
A principal função da caldeira é produzir vapor através da
aplicação de calor na água. O vapor gerado pode ser usado em
diversas aplicações industriais, como por exemplo:
 Geração de energia elétrica
 Processos químicos
 Refinarias de petróleo
 Indústrias alimentícias

7. TIPOS DE CALDEIRAS
 Caldeiras Flamotubulares.
 Caldeiras Aquatubulares.
 Caldeiras Flamotubulares de Grelha Fixa.
 Caldeiras Flamotubulares de Grelha Móvel.
 Caldeiras Cornuálias.
 Caldeiras Lancashire.
 Caldeiras Multitubulares.

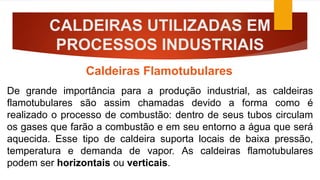

8. CALDEIRAS UTILIZADAS EM
PROCESSOS INDUSTRIAIS
Caldeiras Flamotubulares
De grande importância para a produção industrial, as caldeiras
flamotubulares são assim chamadas devido a forma como é
realizado o processo de combustão: dentro de seus tubos circulam
os gases que farão a combustão e em seu entorno a água que será
aquecida. Esse tipo de caldeira suporta locais de baixa pressão,
temperatura e demanda de vapor. As caldeiras flamotubulares
podem ser horizontais ou verticais.

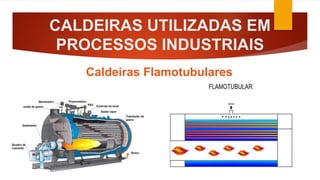

9. CALDEIRAS UTILIZADAS EM
PROCESSOS INDUSTRIAIS
Caldeiras Flamotubulares

10. CALDEIRAS UTILIZADAS EM
PROCESSOS INDUSTRIAIS
Nesse tipo de caldeira, a água que será transformada em vapor
passa dentro das tubulações e a combustão dos gases ocorre em
torno dos tubos. As caldeiras aquatubulares, diferente das caldeiras
mistas, suportam altas pressões e temperaturas e produzem grande
quantidade de vapor, oferecendo maior eficiência na produção.
Devido a essas características, esse tipo de caldeira é utilizado
principalmente na geração de energia. Ainda, vale ressaltar que ela
suporta qualquer tipo de combustível.
Caldeira Aquatubular

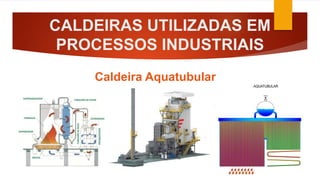

11. CALDEIRAS UTILIZADAS EM
PROCESSOS INDUSTRIAIS
Caldeira Aquatubular

12. FIM
