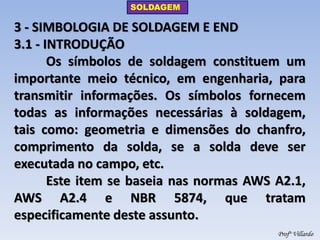

- 2. SOLDAGEM Profº Villardo 3 - SIMBOLOGIA DE SOLDAGEM E END 3.1 - INTRODUÇÃO Os símbolos de soldagem constituem um importante meio técnico, em engenharia, para transmitir informações. Os símbolos fornecem todas as informações necessárias à soldagem, tais como: geometria e dimensões do chanfro, comprimento da solda, se a solda deve ser executada no campo, etc. Este item se baseia nas normas AWS A2.1, AWS A2.4 e NBR 5874, que tratam especificamente deste assunto.
- 3.

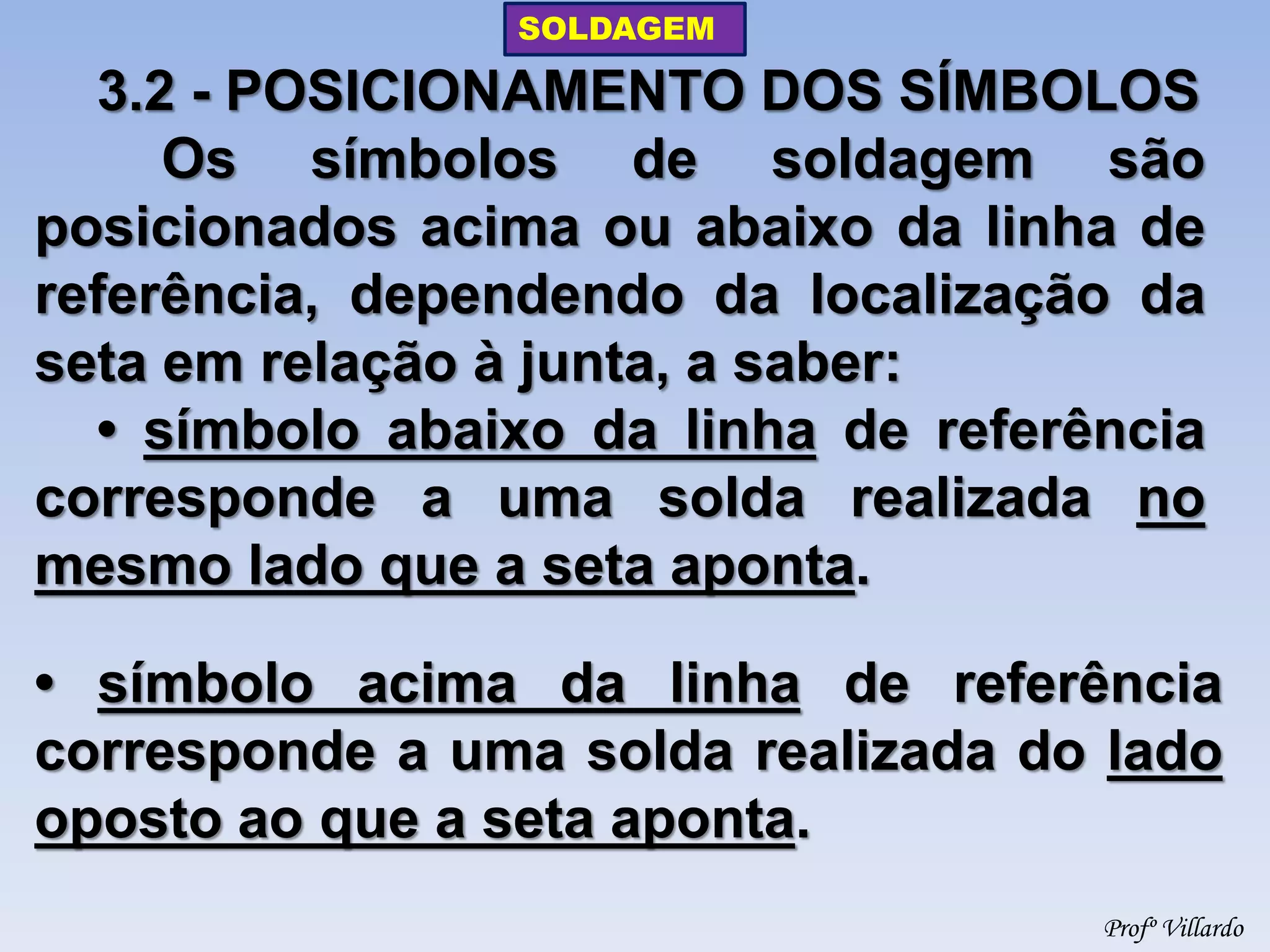

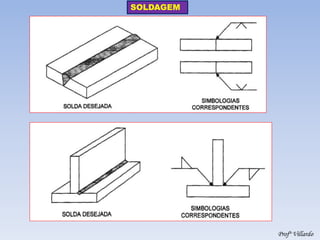

- 4. SOLDAGEM Profº Villardo 3.2 - POSICIONAMENTO DOS SÍMBOLOS Os símbolos de soldagem são posicionados acima ou abaixo da linha de referência, dependendo da localização da seta em relação à junta, a saber: • símbolo abaixo da linha de referência corresponde a uma solda realizada no mesmo lado que a seta aponta. • símbolo acima da linha de referência corresponde a uma solda realizada do lado oposto ao que a seta aponta.
- 5.

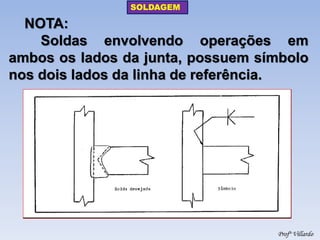

- 6. SOLDAGEM Profº Villardo NOTA: Soldas envolvendo operações em ambos os lados da junta, possuem símbolo nos dois lados da linha de referência.

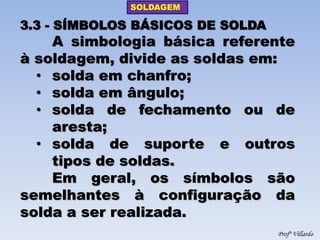

- 7. SOLDAGEM Profº Villardo 3.3 - SÍMBOLOS BÁSICOS DE SOLDA A simbologia básica referente à soldagem, divide as soldas em: •solda em chanfro; •solda em ângulo; •solda de fechamento ou de aresta; •solda de suporte e outros tipos de soldas. Em geral, os símbolos são semelhantes à configuração da solda a ser realizada.

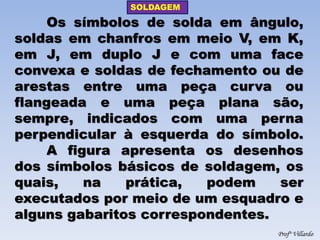

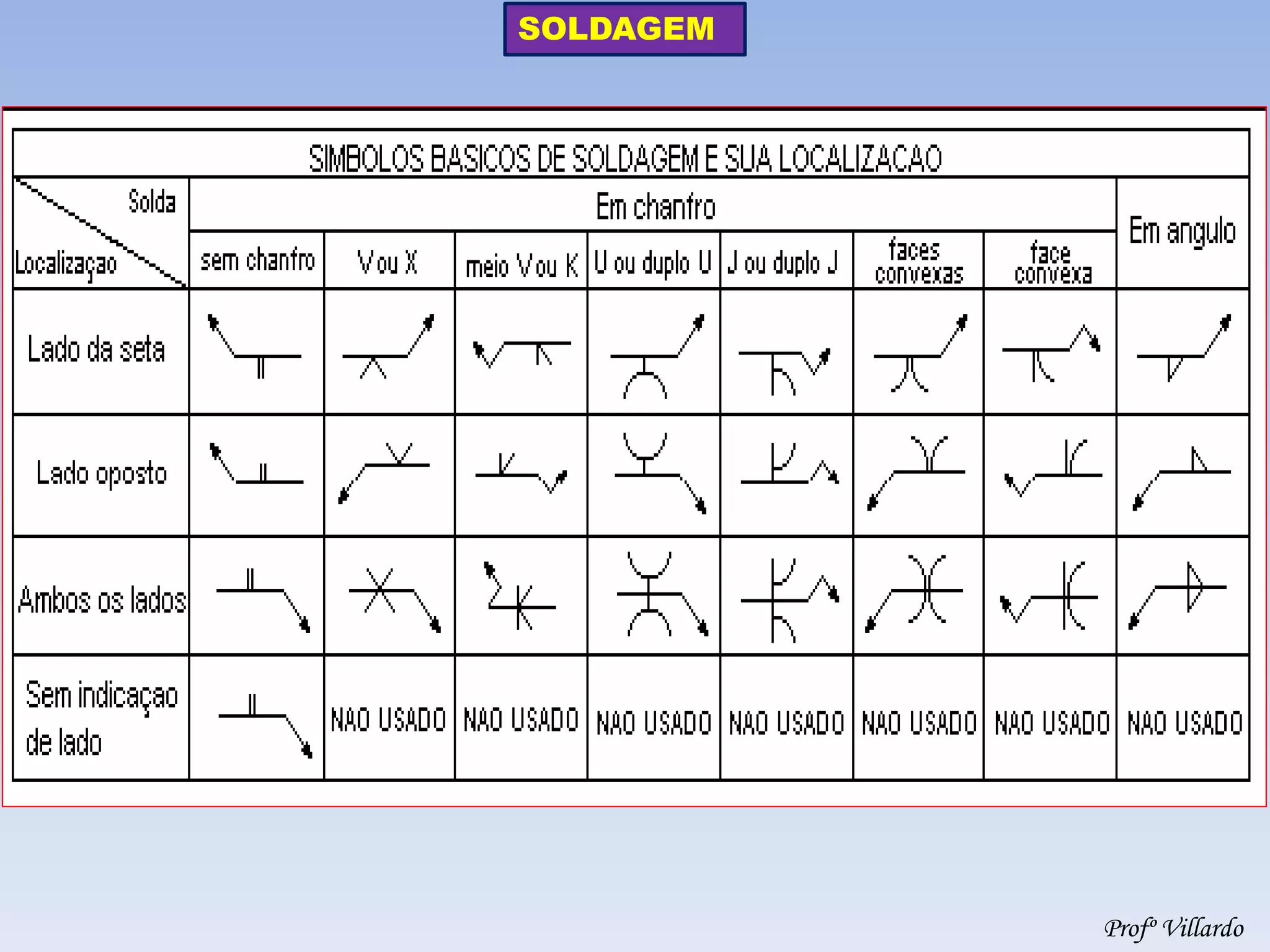

- 8. SOLDAGEM Profº Villardo Os símbolos de solda em ângulo, soldas em chanfros em meio V, em K, em J, em duplo J e com uma face convexa e soldas de fechamento ou de arestas entre uma peça curva ou flangeada e uma peça plana são, sempre, indicados com uma perna perpendicular à esquerda do símbolo. A figura apresenta os desenhos dos símbolos básicos de soldagem, os quais, na prática, podem ser executados por meio de um esquadro e alguns gabaritos correspondentes.
- 9.
- 10. SOLDAGEM Profº Villardo 3.4 - SÍMBOLOS SUPLEMENTARES DE SOLDA Os símbolos suplementares são aqueles que detalham ou explicam alguma característica do cordão de solda. Em geral, são representados na linha de referência junto à linha de chamada.

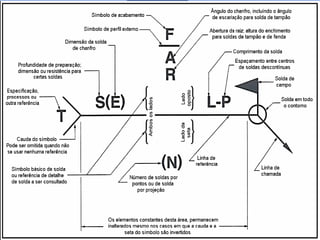

- 11. SOLDAGEM Profº Villardo 3.5 - REPRESENTAÇÃO DOS SÍMBOLOS A linha de referência deve estar na horizontal e a linha de chamada deve fazer um ângulo de 60º com esta, segundo a figura 3.6. Figura 3.6 - Representação das linhas

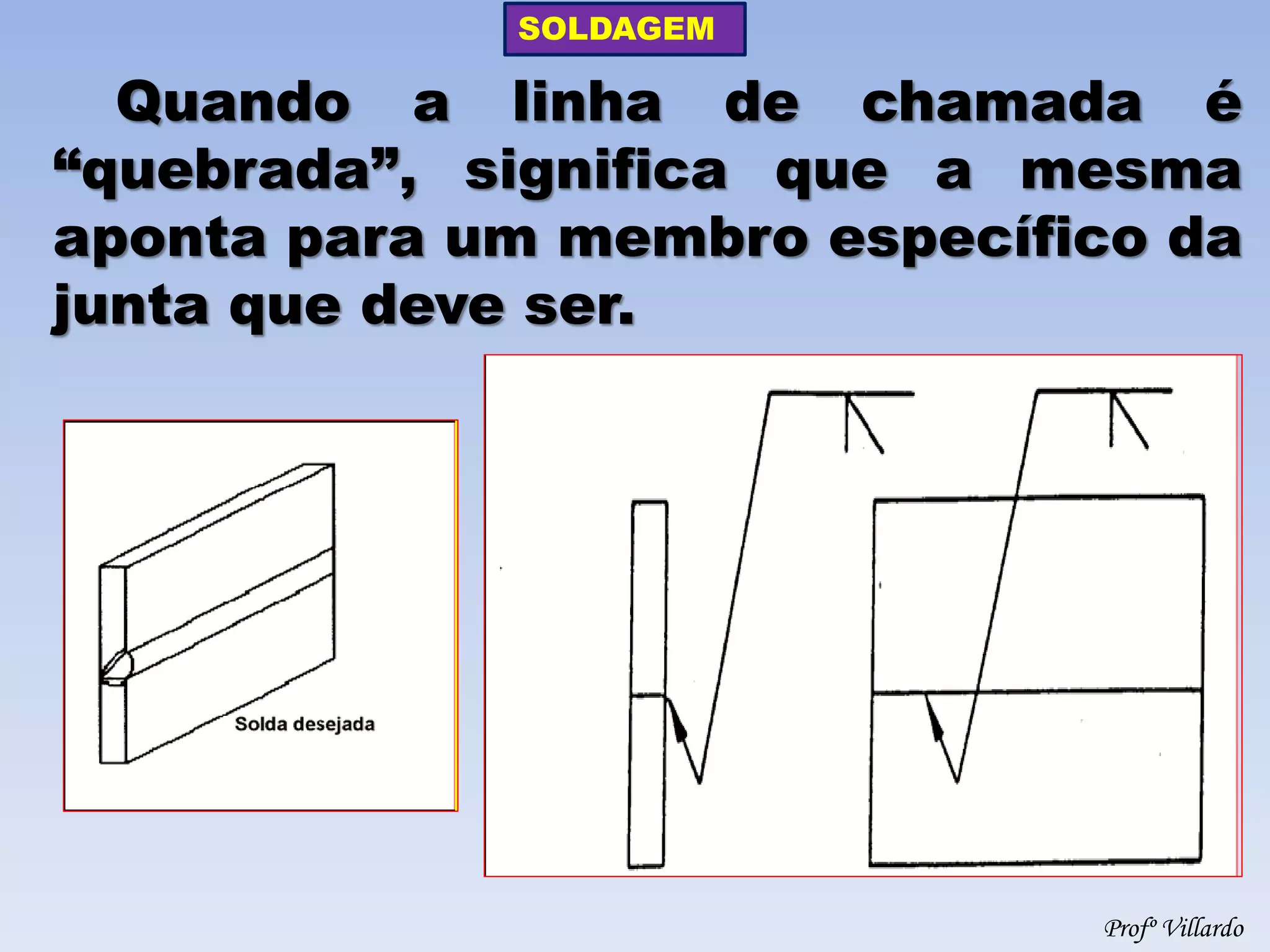

- 12. SOLDAGEM Profº Villardo Quando a linha de chamada é “quebrada”, significa que a mesma aponta para um membro específico da junta que deve ser.
- 13. SOLDAGEM Profº Villardo Referências, tais como: especificações, processos de soldagem, número do procedimento, direções e outros dados, quando usados com um símbolo de soldagem, devem ser indicados na cauda do símbolo. Se tais referências não são usadas, a cauda poderá ser dispensada. Figura 3.8 - Emprego da cauda no símbolo

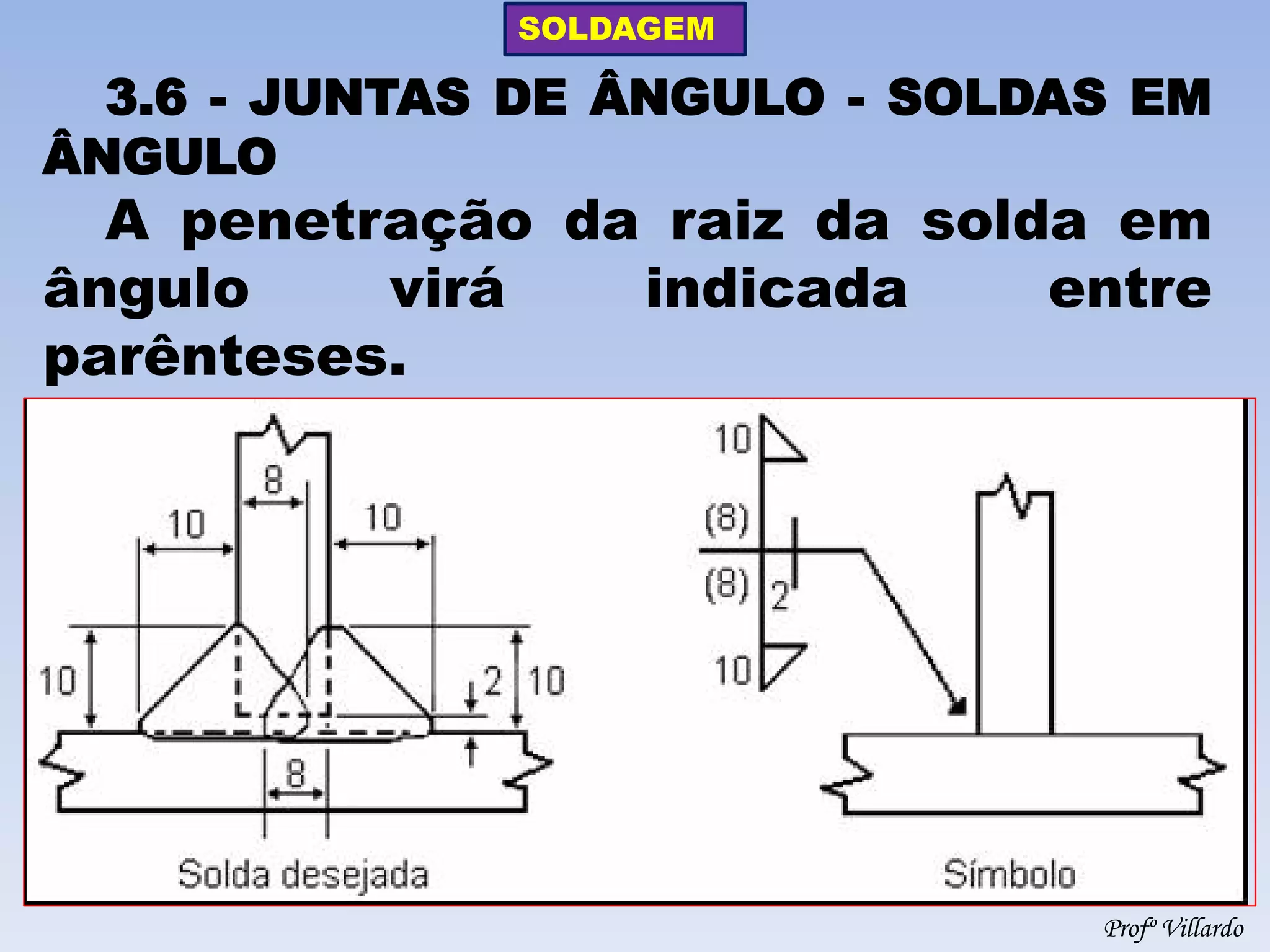

- 14. SOLDAGEM Profº Villardo 3.6 - JUNTAS DE ÂNGULO - SOLDAS EM ÂNGULO A penetração da raiz da solda em ângulo virá indicada entre parênteses.

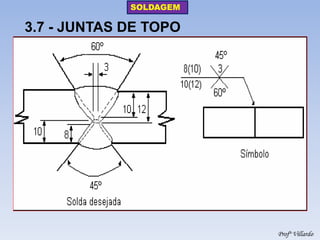

- 15. SOLDAGEM Profº Villardo 3.7 - JUNTAS DE TOPO
- 16. SOLDAGEM Profº Villardo 3.8 - JUNTAS DE ÂNGULO EM “L” E EM “T” - SOLDAS EM CHANFRO COMBINADA COM SOLDA EM ÂNGULO
- 17. SOLDAGEM Profº Villardo 3.8 - JUNTAS DE ÂNGULO EM “L” E EM “T” - SOLDAS EM CHANFRO COMBINADA COM SOLDA EM ÂNGULO (Cont.)
