O documento apresenta um caderno de exercícios para programação de tornos CNC da marca ROMI. Inclui exercícios sobre sistemas de coordenadas, funções de interpoalção, arredondamento, torneamento passo-a-passo, ciclos de desbaste e roscamento. Fornece instruções detalhadas para cada exercício com o objetivo de treinar programação de tornos CNC.
Mais conteúdo relacionado
Caderno de exercícios

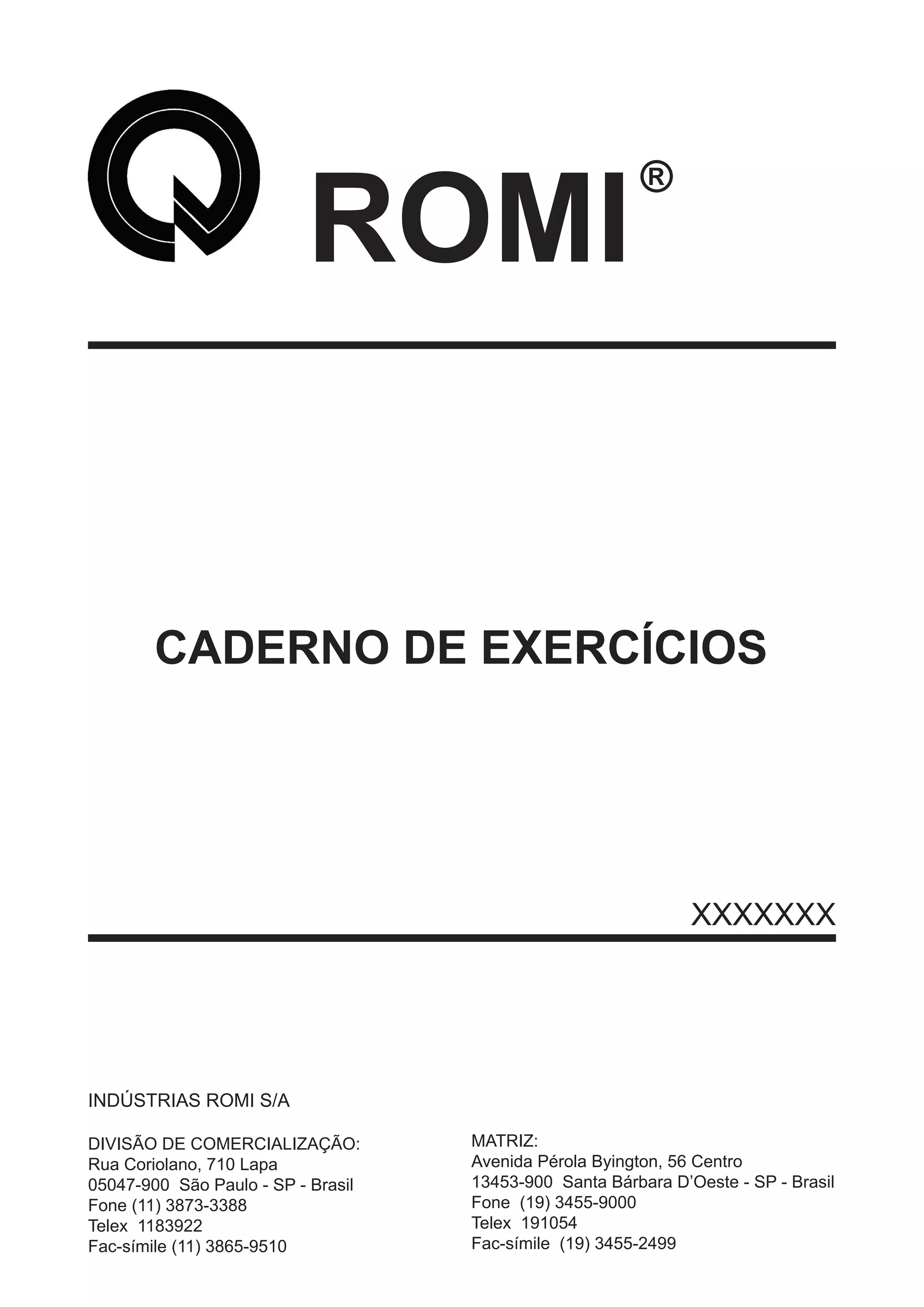

- 1. CADERNO DE EXERCÍCIOS ROMI ® XXXXXXX INDÚSTRIASROMI S/A DIVISÃO DE COMERCIALIZAÇÃO: Rua Coriolano, 710 Lapa 05047-900 São Paulo - SP - Brasil Fone (11) 3873-3388 Telex 1183922 Fac-símile (11) 3865-9510 MATRIZ: Avenida Pérola Byington, 56 Centro 13453-900 Santa Bárbara D’Oeste - SP - Brasil Fone (19) 3455-9000 Telex 191054 Fac-símile (19) 3455-2499

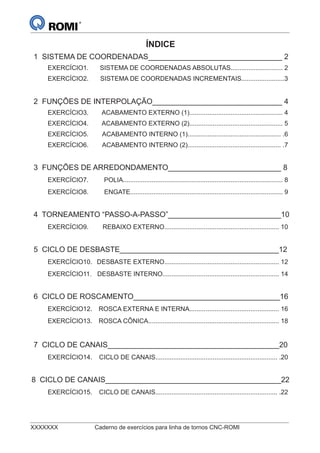

- 3. XXXXXXX Caderno deexercícios para linha de tornos CNC-ROMI ÍNDICE 1 SISTEMA DE COORDENADAS________________________________ 2 EXERCÍCIO1. SISTEMA DE COORDENADAS ABSOLUTAS............................. 2 EXERCÍCIO2. SISTEMA DE COORDENADAS INCREMENTAIS........................3 2 FUNÇÕES DE INTERPOLAÇÃO_______________________________ 4 EXERCÍCIO3. ACABAMENTO EXTERNO (1).................................................... 4 EXERCÍCIO4. ACABAMENTO EXTERNO (2).................................................... 5 EXERCÍCIO5. ACABAMENTO INTERNO (1).................................................... .6 EXERCÍCIO6. ACABAMENTO INTERNO (2).................................................... .7 3 FUNÇÕES DE ARREDONDAMENTO___________________________ 8 EXERCÍCIO7. POLIA......................................................................................... 8 EXERCÍCIO8. ENGATE..................................................................................... 9 4 TORNEAMENTO “PASSO-A-PASSO”___________________________10 EXERCÍCIO9. REBAIXO EXTERNO................................................................ 10 5 CICLO DE DESBASTE______________________________________12 EXERCÍCIO10. DESBASTE EXTERNO................................................................ 12 EXERCÍCIO11. DESBASTE INTERNO................................................................. 14 6 CICLO DE ROSCAMENTO___________________________________16 EXERCÍCIO12. ROSCA EXTERNA E INTERNA.................................................. 16 EXERCÍCIO13. ROSCA CÔNICA......................................................................... 18 7 CICLO DE CANAIS_________________________________________20 EXERCÍCIO14. CICLO DE CANAIS.................................................................... .20 8 CICLO DE CANAIS__________________________________________22 EXERCÍCIO15. CICLO DE CANAIS.................................................................... .22
- 4. Caderno de exercíciospara linha de tornos CNC-ROMI XXXXXXX
- 5. XXXXXXX Caderno deexercícios para linha de tornos CNC-ROMI 1 EXERCÍCIOS PROGRAMAÇÃO

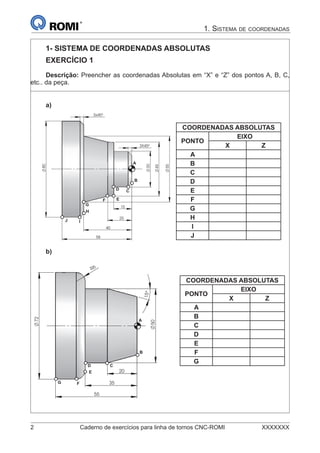

- 6. 2 Caderno deexercícios para linha de tornos CNC-ROMI XXXXXXX 1. SISTEMA DE COORDENADAS 1- SISTEMA DE COORDENADAS ABSOLUTAS EXERCÍCIO 1 Descrição: Preencher as coordenadas Absolutas em “X” e “Z” dos pontos A, B, C, etc.. da peça. a) COORDENADAS ABSOLUTAS PONTO EIXO X Z A B C D E F G H I J 15 20 40 58 30 45 80 3X45º 55 3x45º A B CD E G H J F I b) COORDENADAS ABSOLUTAS PONTO EIXO X Z A B C D E F G 15° 55 50 72 20 35 R6 A B CD E G F

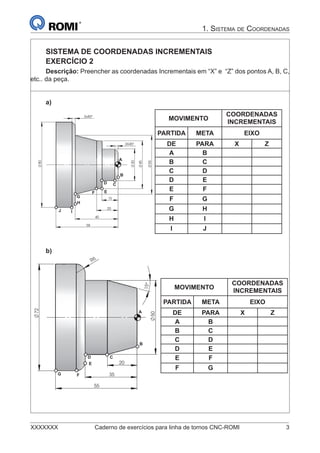

- 7. XXXXXXX Caderno deexercícios para linha de tornos CNC-ROMI 3 1. SISTEMA DE COORDENADAS SISTEMA DE COORDENADAS INCREMENTAIS EXERCÍCIO 2 Descrição: Preencher as coordenadas Incrementais em “X” e “Z” dos pontos A, B, C, etc.. da peça. a) 15 20 40 58 30 45 80 3X45º 55 3x45º A B CD E G H J F I MOVIMENTO COORDENADAS INCREMENTAIS PARTIDA META EIXO DE PARA X Z A B B C C D D E E F F G G H H I I J b) 15° 55 50 72 20 35 R6 A B CD E G F MOVIMENTO COORDENADAS INCREMENTAIS PARTIDA META EIXO DE PARA X Z A B B C C D D E E F F G

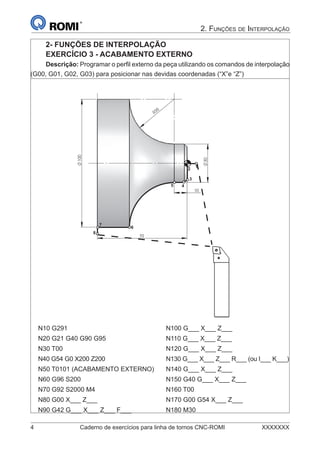

- 8. 4 Caderno deexercícios para linha de tornos CNC-ROMI XXXXXXX 2. FUNÇÕES DE INTERPOLAÇÃO 2- FUNÇÕES DE INTERPOLAÇÃO EXERCÍCIO 3 - ACABAMENTO EXTERNO Descrição: Programar o perfil externo da peça utilizando os comandos de interpolação (G00, G01, G02, G03) para posicionar nas devidas coordenadas (“X”e “Z”) R35 30 100 10 70 12 3 45 6 7 8 N10 G291 N100 G___ X___ Z___ N20 G21 G40 G90 G95 N110 G___ X___ Z___ N30 T00 N120 G___ X___ Z___ N40 G54 G0 X200 Z200 N130 G___ X___ Z___ R___ (ou I___ K___) N50 T0101 (ACABAMENTO EXTERNO) N140 G___ X___ Z___ N60 G96 S200 N150 G40 G___ X___ Z___ N70 G92 S2000 M4 N160 T00 N80 G00 X___ Z___ N170 G00 G54 X___ Z___ N90 G42 G___ X___ Z___ F___ N180 M30

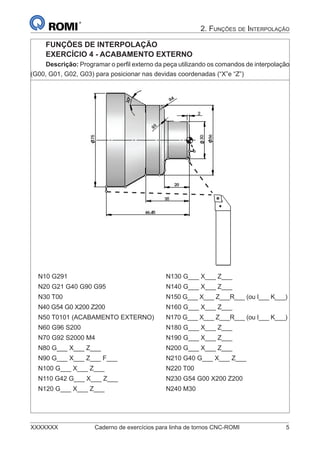

- 9. XXXXXXX Caderno deexercícios para linha de tornos CNC-ROMI 5 2. FUNÇÕES DE INTERPOLAÇÃO FUNÇÕES DE INTERPOLAÇÃO EXERCÍCIO 4 - ACABAMENTO EXTERNO Descrição: Programar o perfil externo da peça utilizando os comandos de interpolação (G00, G01, G02, G03) para posicionar nas devidas coordenadas (“X”e “Z”) N10 G291 N130 G___ X___ Z___ N20 G21 G40 G90 G95 N140 G___ X___ Z___ N30 T00 N150 G___ X___ Z___R___ (ou I___ K___) N40 G54 G0 X200 Z200 N160 G___ X___ Z___ N50 T0101 (ACABAMENTO EXTERNO) N170 G___ X___ Z___R___ (ou I___ K___) N60 G96 S200 N180 G___ X___ Z___ N70 G92 S2000 M4 N190 G___ X___ Z___ N80 G___ X___ Z___ N200 G___ X___ Z___ N90 G___ X___ Z___ F___ N210 G40 G___ X___ Z___ N100 G___ X___ Z___ N220 T00 N110 G42 G___ X___ Z___ N230 G54 G00 X200 Z200 N120 G___ X___ Z___ N240 M30

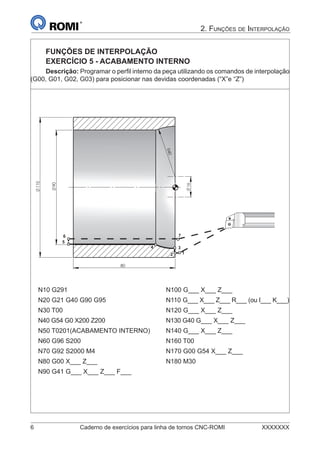

- 10. 6 Caderno deexercícios para linha de tornos CNC-ROMI XXXXXXX 2. FUNÇÕES DE INTERPOLAÇÃO FUNÇÕES DE INTERPOLAÇÃO EXERCÍCIO 5 - ACABAMENTO INTERNO Descrição: Programar o perfil interno da peça utilizando os comandos de interpolação (G00, G01, G02, G03) para posicionar nas devidas coordenadas (“X”e “Z”) 16 80 110 90 R40 12 34 6 5 7 N10 G291 N100 G___ X___ Z___ N20 G21 G40 G90 G95 N110 G___ X___ Z___ R___ (ou I___ K___) N30 T00 N120 G___ X___ Z___ N40 G54 G0 X200 Z200 N130 G40 G___ X___ Z___ N50 T0201(ACABAMENTO INTERNO) N140 G___ X___ Z___ N60 G96 S200 N160 T00 N70 G92 S2000 M4 N170 G00 G54 X___ Z___ N80 G00 X___ Z___ N180 M30 N90 G41 G___ X___ Z___ F___

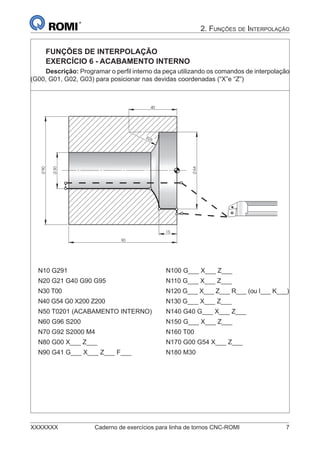

- 11. XXXXXXX Caderno deexercícios para linha de tornos CNC-ROMI 7 2. FUNÇÕES DE INTERPOLAÇÃO FUNÇÕES DE INTERPOLAÇÃO EXERCÍCIO 6 - ACABAMENTO INTERNO Descrição: Programar o perfil interno da peça utilizando os comandos de interpolação (G00, G01, G02, G03) para posicionar nas devidas coordenadas (“X”e “Z”) 40 64 R 90 90 30 25 15 N10 G291 N100 G___ X___ Z___ N20 G21 G40 G90 G95 N110 G___ X___ Z___ N30 T00 N120 G___ X___ Z___ R___ (ou I___ K___) N40 G54 G0 X200 Z200 N130 G___ X___ Z___ N50 T0201 (ACABAMENTO INTERNO) N140 G40 G___ X___ Z___ N60 G96 S200 N150 G___ X___ Z___ N70 G92 S2000 M4 N160 T00 N80 G00 X___ Z___ N170 G00 G54 X___ Z___ N90 G41 G___ X___ Z___ F___ N180 M30

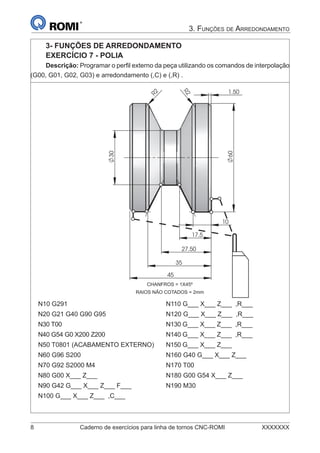

- 12. 8 Caderno deexercícios para linha de tornos CNC-ROMI XXXXXXX 3. FUNÇÕES DE ARREDONDAMENTO 3- FUNÇÕES DE ARREDONDAMENTO EXERCÍCIO 7 - POLIA Descrição: Programar o perfil externo da peça utilizando os comandos de interpolação (G00, G01, G02, G03) e arredondamento (,C) e (,R) . 35 17.5 27.50 10 2R 60 30 45 1.50 R2 N10 G291 N110 G___ X___ Z___ ,R___ N20 G21 G40 G90 G95 N120 G___ X___ Z___ ,R___ N30 T00 N130 G___ X___ Z___ ,R___ N40 G54 G0 X200 Z200 N140 G___ X___ Z___ ,R___ N50 T0801 (ACABAMENTO EXTERNO) N150 G___ X___ Z___ N60 G96 S200 N160 G40 G___ X___ Z___ N70 G92 S2000 M4 N170 T00 N80 G00 X___ Z___ N180 G00 G54 X___ Z___ N90 G42 G___ X___ Z___ F___ N190 M30 N100 G___ X___ Z___ ,C___ CHANFROS = 1X45º RAIOS NÃO COTADOS = 2mm

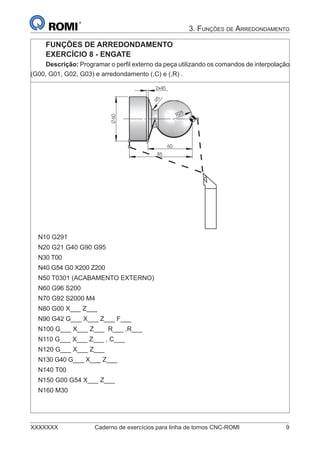

- 13. XXXXXXX Caderno deexercícios para linha de tornos CNC-ROMI 9 3. FUNÇÕES DE ARREDONDAMENTO FUNÇÕES DE ARREDONDAMENTO EXERCÍCIO 8 - ENGATE Descrição: Programar o perfil externo da peça utilizando os comandos de interpolação (G00, G01, G02, G03) e arredondamento (,C) e (,R) . 60 85R5 60 25R 2x45 N10 G291 N20 G21 G40 G90 G95 N30 T00 N40 G54 G0 X200 Z200 N50 T0301 (ACABAMENTO EXTERNO) N60 G96 S200 N70 G92 S2000 M4 N80 G00 X___ Z___ N90 G42 G___ X___ Z___ F___ N100 G___ X___ Z___ R___ ,R___ N110 G___ X___ Z___ , C___ N120 G___ X___ Z___ N130 G40 G___ X___ Z___ N140 T00 N150 G00 G54 X___ Z___ N160 M30

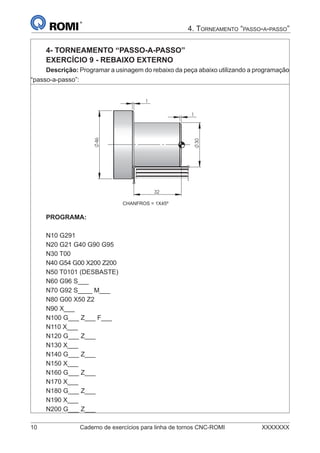

- 14. 10 Caderno deexercícios para linha de tornos CNC-ROMI XXXXXXX 4. TORNEAMENTO “PASSO-A-PASSO” 4- TORNEAMENTO “PASSO-A-PASSO” EXERCÍCIO 9 - REBAIXO EXTERNO Descrição: Programar a usinagem do rebaixo da peça abaixo utilizando a programação “passo-a-passo”: 30 46 1 32 1 PROGRAMA: N10 G291 N20 G21 G40 G90 G95 N30 T00 N40 G54 G00 X200 Z200 N50 T0101 (DESBASTE) N60 G96 S___ N70 G92 S____ M___ N80 G00 X50 Z2 N90 X___ N100 G___ Z___ F___ N110 X___ N120 G___ Z___ N130 X___ N140 G___ Z___ N150 X___ N160 G___ Z___ N170 X___ N180 G___ Z___ N190 X___ N200 G___ Z___ CHANFROS = 1X45º

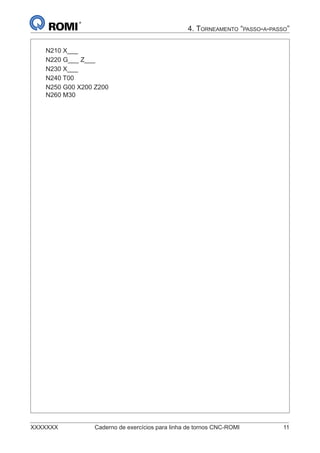

- 15. XXXXXXX Caderno deexercícios para linha de tornos CNC-ROMI 11 4. TORNEAMENTO “PASSO-A-PASSO” N210 X___ N220 G___ Z___ N230 X___ N240 T00 N250 G00 X200 Z200 N260 M30
- 16. 12 Caderno deexercícios para linha de tornos CNC-ROMI XXXXXXX 5. CICLO DE DESBASTE 5- CICLO DE DESBASTE G71 EXERCÍCIO 10 - DESBASTE EXTERNO Descrição: Programar o ciclo de desbaste externo utilizando a função G71 Informações adicionais: U’ R U’’W PONTO INICIAL CHANFROS = 1X45º
- 17. XXXXXXX Caderno deexercícios para linha de tornos CNC-ROMI 13 5. CICLO DE DESBASTE PROGRAMA: N10 G291 N20 G21 G40 G90 G95 N30 T00 N40 G54 G00 X200 Z200 N50 T0101 (DESBASTE) N60 G96 S___ N70 G92 S____ M___ N80 G00 X___ Z___ N90 G71 U___ R___ N100 G71 P___ Q___ U___ W___ F___ N110 G00 X___ N___ N___ T00 N___ G54 G00 X200 Z200 N___ T0301 (ACABAMENTO) N___ G96 S___ N___ G92 S____ M___ N___ G___ X___ Z___ N___ G70 P___ Q___ F___ N___ T00 N___ G54 G00 X200 Z200 N___ M30 PARÂMETROS RECOMENDADOS: Desbaste: V.C: 220 m/min Avanço: 0,25 mm/rotação Limite de RPM: 2500 Profundidade de corte: 2,5mm Acabamento: V.C: 270 m/min Avanço: 0,18 mm/rotação Limite de RPM: 2500 Profundidade de corte: 0.5mm

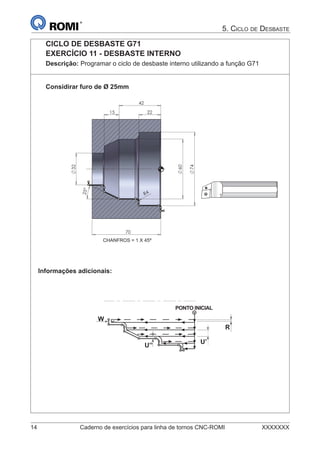

- 18. 14 Caderno deexercícios para linha de tornos CNC-ROMI XXXXXXX 5. CICLO DE DESBASTE CICLO DE DESBASTE G71 EXERCÍCIO 11 - DESBASTE INTERNO Descrição: Programar o ciclo de desbaste interno utilizando a função G71 Considirar furo de Ø 25mm CHANFROS = 1 X 45º Informações adicionais: R U’ U’’ W PONTO INICIAL

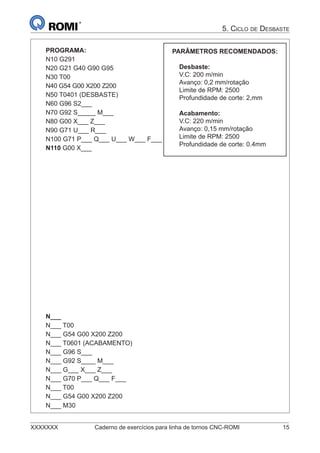

- 19. XXXXXXX Caderno deexercícios para linha de tornos CNC-ROMI 15 5. CICLO DE DESBASTE PROGRAMA: N10 G291 N20 G21 G40 G90 G95 N30 T00 N40 G54 G00 X200 Z200 N50 T0401 (DESBASTE) N60 G96 S2___ N70 G92 S_____ M___ N80 G00 X___ Z___ N90 G71 U___ R___ N100 G71 P___ Q___ U___ W___ F___ N110 G00 X___ N___ N___ T00 N___ G54 G00 X200 Z200 N___ T0601 (ACABAMENTO) N___ G96 S___ N___ G92 S____ M___ N___ G___ X___ Z___ N___ G70 P___ Q___ F___ N___ T00 N___ G54 G00 X200 Z200 N___ M30 PARÂMETROS RECOMENDADOS: Desbaste: V.C: 200 m/min Avanço: 0,2 mm/rotação Limite de RPM: 2500 Profundidade de corte: 2,mm Acabamento: V.C: 220 m/min Avanço: 0,15 mm/rotação Limite de RPM: 2500 Profundidade de corte: 0.4mm

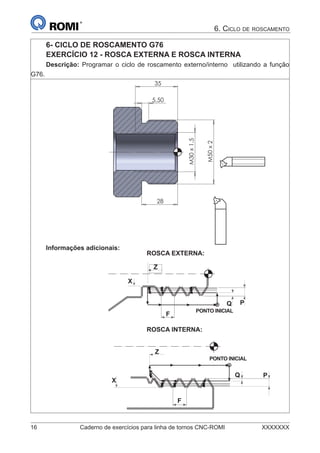

- 20. 16 Caderno deexercícios para linha de tornos CNC-ROMI XXXXXXX 6. CICLO DE ROSCAMENTO 6- CICLO DE ROSCAMENTO G76 EXERCÍCIO 12 - ROSCA EXTERNA E ROSCA INTERNA Descrição: Programar o ciclo de roscamento externo/interno utilizando a função G76. �� ��������� �� ������� ���� Informações adicionais: ROSCA EXTERNA: PONTO INICIAL F Z X Q P ROSCA INTERNA: PONTO INICIAL F Z X Q P

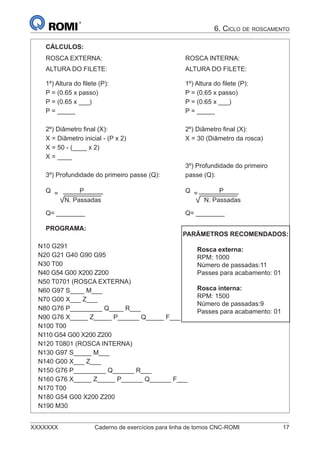

- 21. XXXXXXX Caderno deexercícios para linha de tornos CNC-ROMI 17 6. CICLO DE ROSCAMENTO CÁLCULOS: ROSCA EXTERNA: ALTURA DO FILETE: 1º) Altura do filete (P): P = (0.65 x passo) P = (0.65 x ___) P = _____ 2º) Diâmetro final (X): X = Diâmetro inicial - (P x 2) X = 50 - (____ x 2) X = ____ 3º) Profundidade do primeiro passe (Q): Q = P N. Passadas Q= ________ ROSCA INTERNA: ALTURA DO FILETE: 1º) Altura do filete (P): P = (0.65 x passo) P = (0.65 x ___) P = _____ 2º) Diâmetro final (X): X = 30 (Diâmetro da rosca) 3º) Profundidade do primeiro passe (Q): Q = P N. Passadas Q= ________ PROGRAMA: N10 G291 N20 G21 G40 G90 G95 N30 T00 N40 G54 G00 X200 Z200 N50 T0701 (ROSCA EXTERNA) N60 G97 S____ M___ N70 G00 X___ Z___ N80 G76 P_________ Q____ R___ N90 G76 X_____ Z_____ P______ Q_____ F___ N100 T00 N110 G54 G00 X200 Z200 N120 T0801 (ROSCA INTERNA) N130 G97 S_____ M___ N140 G00 X___ Z___ N150 G76 P_________ Q______ R___ N160 G76 X_____ Z_____ P______ Q______ F___ N170 T00 N180 G54 G00 X200 Z200 N190 M30 PARÂMETROS RECOMENDADOS: Rosca externa: RPM: 1000 Número de passadas:11 Passes para acabamento: 01 Rosca interna: RPM: 1500 Número de passadas:9 Passes para acabamento: 01

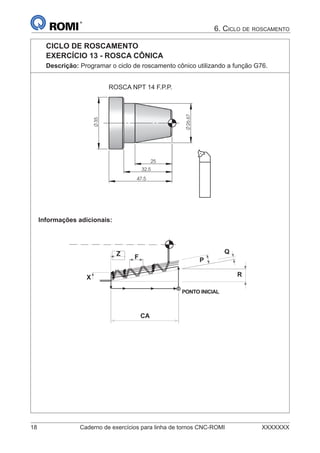

- 22. 18 Caderno deexercícios para linha de tornos CNC-ROMI XXXXXXX 6. CICLO DE ROSCAMENTO CICLO DE ROSCAMENTO EXERCÍCIO 13 - ROSCA CÔNICA Descrição: Programar o ciclo de roscamento cônico utilizando a função G76. 25 26.67 35 32.5 47.5 ROSCA NPT 14 F.P.P. Informações adicionais: PONTO INICIAL FZ X Q P R CA

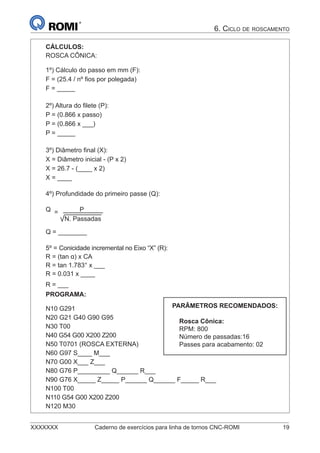

- 23. XXXXXXX Caderno deexercícios para linha de tornos CNC-ROMI 19 6. CICLO DE ROSCAMENTO CÁLCULOS: ROSCA CÔNICA: 1º) Cálculo do passo em mm (F): F = (25.4 / nº fios por polegada) F = _____ 2º) Altura do filete (P): P = (0.866 x passo) P = (0.866 x ___) P = _____ 3º) Diâmetro final (X): X = Diâmetro inicial - (P x 2) X = 26.7 - (____ x 2) X = ____ 4º) Profundidade do primeiro passe (Q): Q = P N. Passadas Q = ________ 5º = Conicidade incremental no Eixo “X” (R): R = (tan α) x CA R = tan 1.783° x ___ R = 0.031 x ____ R = ___ PROGRAMA: N10 G291 N20 G21 G40 G90 G95 N30 T00 N40 G54 G00 X200 Z200 N50 T0701 (ROSCA EXTERNA) N60 G97 S____ M___ N70 G00 X___ Z___ N80 G76 P_________ Q______ R___ N90 G76 X_____ Z_____ P______ Q______ F_____ R___ N100 T00 N110 G54 G00 X200 Z200 N120 M30 PARÂMETROS RECOMENDADOS: Rosca Cônica: RPM: 800 Número de passadas:16 Passes para acabamento: 02

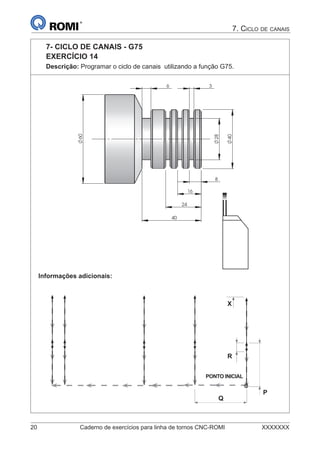

- 24. 20 Caderno deexercícios para linha de tornos CNC-ROMI XXXXXXX 7. CICLO DE CANAIS 7- CICLO DE CANAIS - G75 EXERCÍCIO 14 Descrição: Programar o ciclo de canais utilizando a função G75. 40 40 8 28 60 6 16 3 24 Informações adicionais: PONTO INICIAL P R X Q

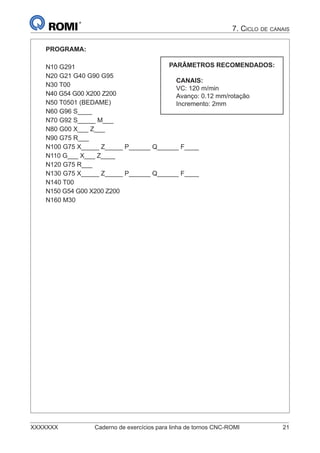

- 25. XXXXXXX Caderno deexercícios para linha de tornos CNC-ROMI 21 7. CICLO DE CANAIS PROGRAMA: N10 G291 N20 G21 G40 G90 G95 N30 T00 N40 G54 G00 X200 Z200 N50 T0501 (BEDAME) N60 G96 S____ N70 G92 S_____ M___ N80 G00 X___ Z___ N90 G75 R___ N100 G75 X_____ Z_____ P______ Q______ F____ N110 G___ X___ Z____ N120 G75 R___ N130 G75 X_____ Z_____ P______ Q______ F____ N140 T00 N150 G54 G00 X200 Z200 N160 M30 PARÂMETROS RECOMENDADOS: CANAIS: VC: 120 m/min Avanço: 0.12 mm/rotação Incremento: 2mm

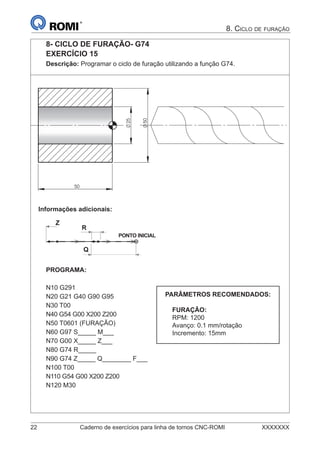

- 26. 22 Caderno deexercícios para linha de tornos CNC-ROMI XXXXXXX 8. CICLO DE FURAÇÃO 8- CICLO DE FURAÇÃO- G74 EXERCÍCIO 15 Descrição: Programar o ciclo de furação utilizando a função G74. 50 25 50 Informações adicionais: PONTO INICIAL Q R Z PROGRAMA: N10 G291 N20 G21 G40 G90 G95 N30 T00 N40 G54 G00 X200 Z200 N50 T0601 (FURAÇÃO) N60 G97 S_____ M___ N70 G00 X_____ Z___ N80 G74 R_____ N90 G74 Z_____ Q________ F___ N100 T00 N110 G54 G00 X200 Z200 N120 M30 PARÂMETROS RECOMENDADOS: FURAÇÃO: RPM: 1200 Avanço: 0.1 mm/rotação Incremento: 15mm
