O documento discute os elementos elásticos conhecidos como molas, descrevendo suas principais aplicações como armazenamento de energia, amortecimento de choques e distribuição de cargas. Também apresenta os tipos básicos de molas como helicoidais de compressão, tração e torção, além de molas planas, e fornece detalhes sobre suas características dimensionais e aplicações.

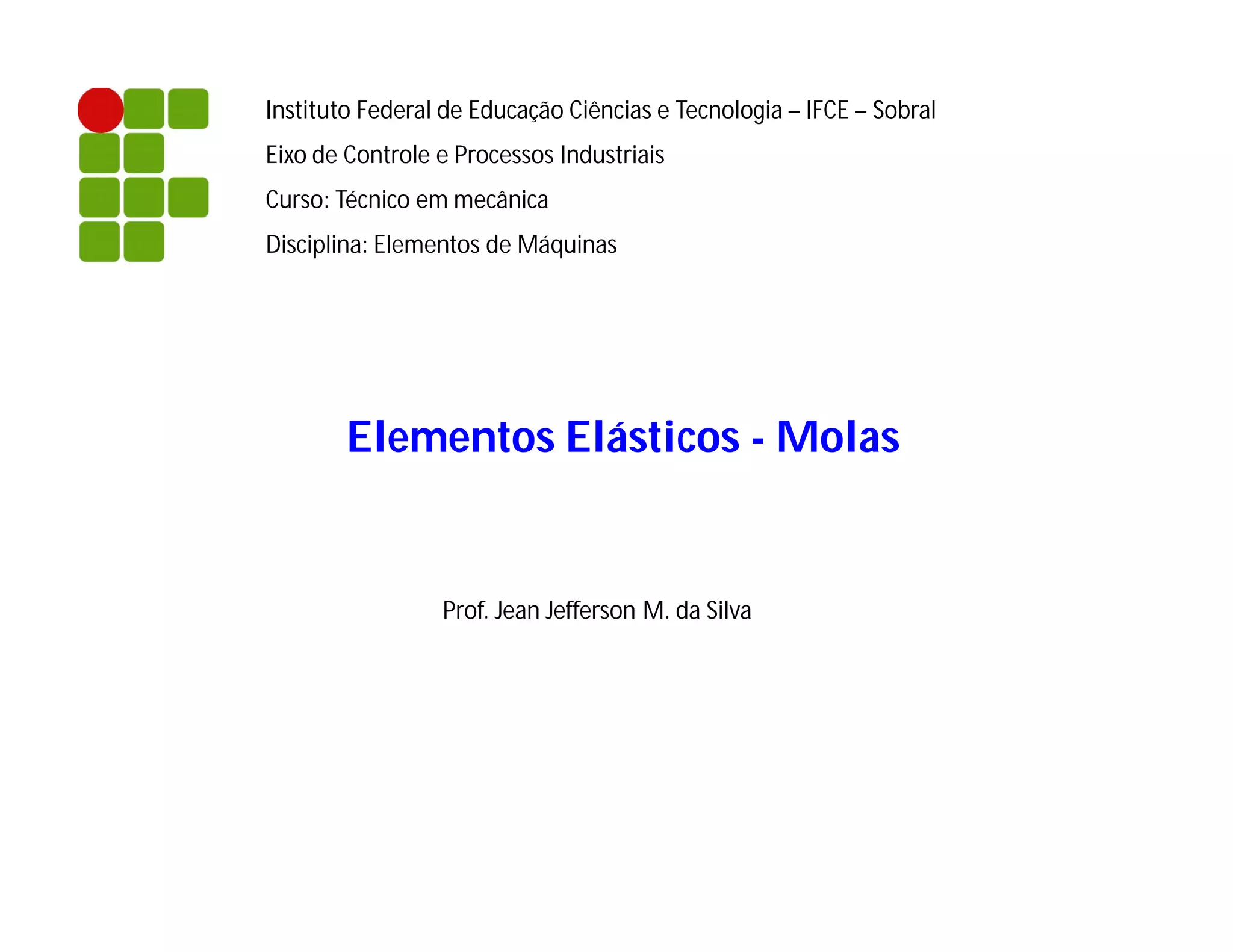

1. Instituto Federal de Educação Ciências e Tecnologia – IFCE – Sobral
Eixo de Controle e Processos Industriais
Curso: Técnico em mecânica
Disciplina: Elementos de Máquinas
Elementos Elásticos - Molas
Prof. Jean Jefferson M. da Silva

2. Molas
Elementos de Máquinas
O que é: Elemento elástico capaz de
prover força e/ou armazenar energia.

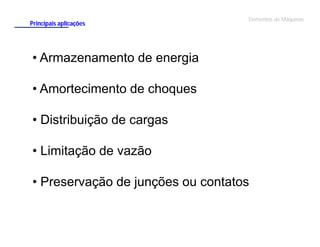

3. Principais aplicações
Elementos de Máquinas
• Armazenamento de energia
• Amortecimento de choques
• Distribuição de cargas
• Limitação de vazão
• Preservação de junções ou contatos

4. Principais aplicações
Elementos de Máquinas

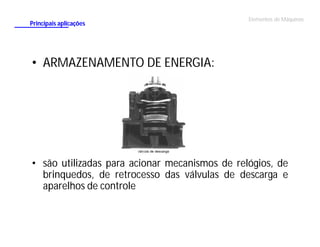

• ARMAZENAMENTO DE ENERGIA:
• são utilizadas para acionar mecanismos de relógios, de
brinquedos, de retrocesso das válvulas de descarga e
aparelhos de controle

5. Principais aplicações

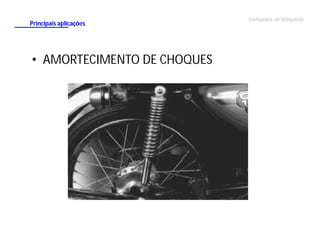

• AMORTECIMENTO DE CHOQUES
Elementos de Máquinas

6. Principais aplicações
• DISTRIBUIÇÃO DE CARGAS
Elementos de Máquinas

7. Principais aplicações
• LIMITAÇÃO DE VAZÃO
Elementos de Máquinas

8. Principais aplicações
• PRESERVAÇÃO DE CONTATO
Elementos de Máquinas

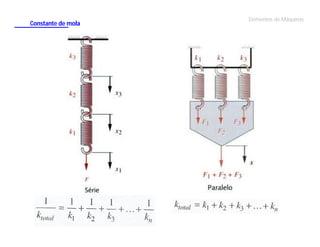

9. Constante de mola
Elementos de Máquinas

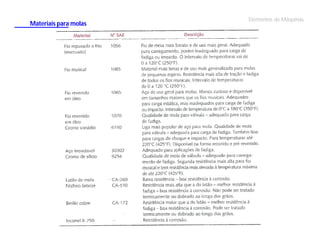

10. Materiais para molas
Elementos de Máquinas

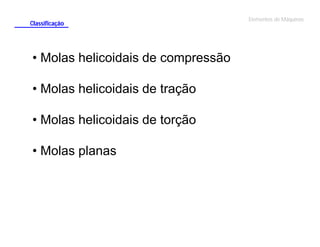

11. Classificação
• Molas helicoidais de compressão
• Molas helicoidais de tração
• Molas helicoidais de torção
• Molas planas
Elementos de Máquinas

12. Molas helicoidais esquerda x direita
Elementos de Máquinas

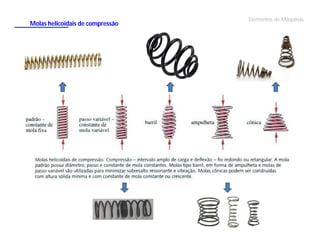

13. Molas helicoidais de compressão
Elementos de Máquinas

14. Aplicação
Elementos de Máquinas

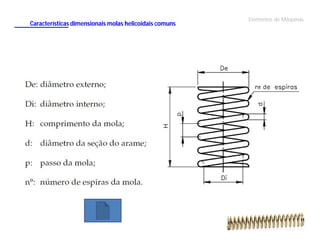

15. Características dimensionais molas helicoidais comuns
Elementos de Máquinas

16. Características dimensionais molas cônicas seção circular
Elementos de Máquinas

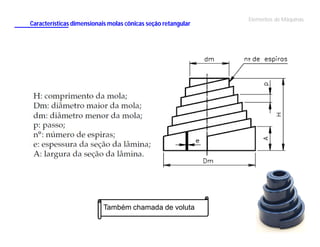

17. Características dimensionais molas cônicas seção retangular
Também chamada de voluta
Elementos de Máquinas

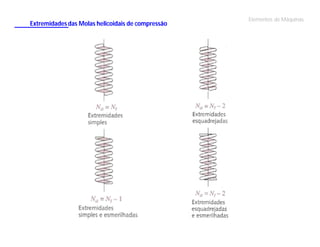

18. Extremidades das Molas helicoidais de compressão
Elementos de Máquinas

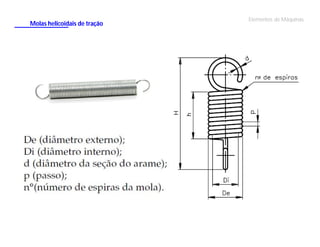

19. Molas helicoidais de tração
Elementos de Máquinas

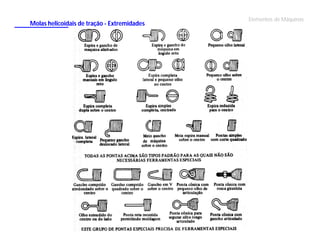

20. Molas helicoidais de tração - Extremidades
Elementos de Máquinas

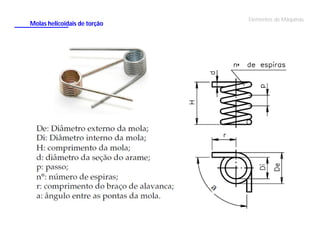

21. Molas helicoidais de torção
Elementos de Máquinas

22. Molas planas
Elementos de Máquinas

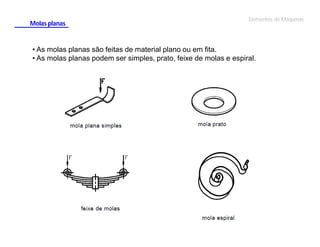

• As molas planas são feitas de material plano ou em fita.
• As molas planas podem ser simples, prato, feixe de molas e espiral.

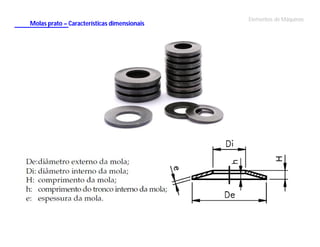

23. Molas prato – Características dimensionais
Elementos de Máquinas

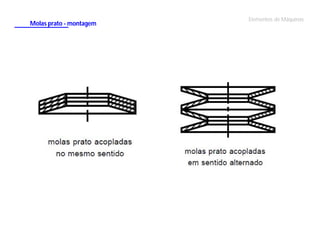

24. Molas prato - montagem
Elementos de Máquinas

25. Molas espiral – Características dimensionais
Elementos de Máquinas

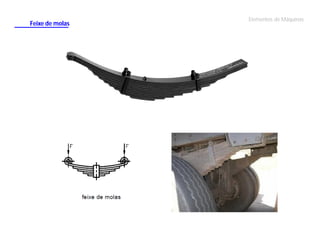

26. Feixe de molas
Elementos de Máquinas

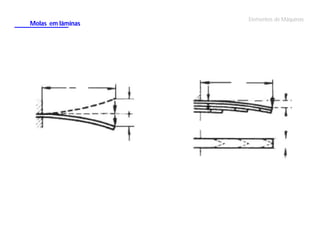

27. Molas em lâminas
Elementos de Máquinas
