Instituto Federal de Educação Ciências e Tecnologia – IFCE – Sobral
Eixo de Controle e Processos Industriais
Curso: Tecnologia em Mecatrônica
Disciplina: Desenho Técnico e Mecânico

Hachuras

Prof. Edson Frota Pessoa
Desenho técnico mecânico

Hachuras
Indicação de tipos de materiais no desenho técnico

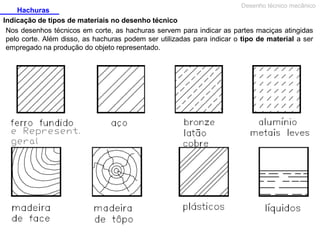

Nos desenhos técnicos em corte, as hachuras servem para indicar as partes maciças atingidas
pelo corte. Além disso, as hachuras podem ser utilizadas para indicar o tipo de material a ser
empregado na produção do objeto representado.

e Represent.
geral
Desenho técnico mecânico

Hachuras
Indicação de tipos de materiais no desenho técnico

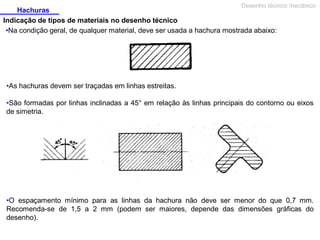

•Na condição geral, de qualquer material, deve ser usada a hachura mostrada abaixo:

•As hachuras devem ser traçadas em linhas estreitas.
•São formadas por linhas inclinadas a 45° em relação às linhas principais do contorno ou eixos
de simetria.

•O espaçamento mínimo para as linhas da hachura não deve ser menor do que 0,7 mm.
Recomenda-se de 1,5 a 2 mm (podem ser maiores, depende das dimensões gráficas do
desenho).
Desenho técnico mecânico

Hachuras
Indicação de tipos de materiais no desenho técnico

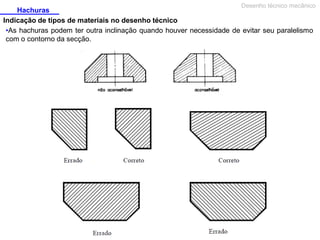

•As hachuras podem ter outra inclinação quando houver necessidade de evitar seu paralelismo
com o contorno da secção.
Desenho técnico mecânico

Hachuras
Indicação de tipos de materiais no desenho técnico

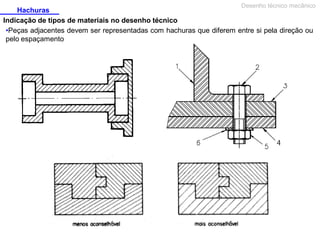

•Peças adjacentes devem ser representadas com hachuras que diferem entre si pela direção ou
pelo espaçamento
Desenho técnico mecânico

Hachuras
Indicação de tipos de materiais no desenho técnico

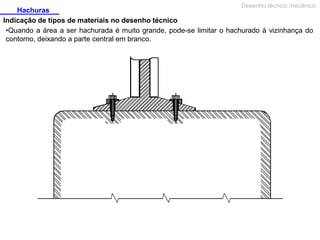

•Quando a área a ser hachurada é muito grande, pode-se limitar o hachurado à vizinhança do
contorno, deixando a parte central em branco.
Desenho técnico mecânico

Hachuras
Indicação de tipos de materiais no desenho técnico
•Em peças de pequena espessura gráfica, é permitido preencher a seção com hachura sólida, e
quando em desenho de conjunto deve-se separá-las por um espaço denominado linha de luz,
distanciando uma peça da outra de 1 mm, esta distância não deve ser alterada por efeito de
escala.
Desenho técnico mecânico

Hachuras
Indicação de tipos de materiais no desenho técnico

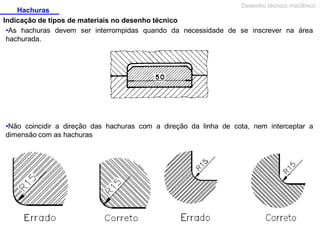

•As hachuras devem ser interrompidas quando da necessidade de se inscrever na área
hachurada.

•Não coincidir a direção das hachuras com a direção da linha de cota, nem interceptar a
dimensão com as hachuras
