DESENHO TÉCNICO COTAGEM

Instituto Federal de Educação Ciências e Tecnologia – IFCE – Sobral
Eixo de Controle e Processos Industriais
Curso: Técnico em mecatrônica
Disciplina: Mecânica Aplicada

Cotagem

Prof. Edson Frota Pessoa

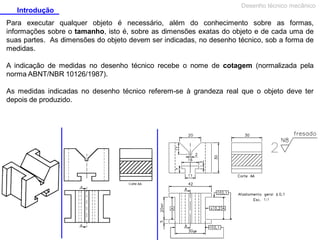

Introdução

Desenho técnico mecânico

Para executar qualquer objeto é necessário, além do conhecimento sobre as formas,
informações sobre o tamanho, isto é, sobre as dimensões exatas do objeto e de cada uma de
suas partes. As dimensões do objeto devem ser indicadas, no desenho técnico, sob a forma de
medidas.
A indicação de medidas no desenho técnico recebe o nome de cotagem (normalizada pela
norma ABNT/NBR 10126/1987).
As medidas indicadas no desenho técnico referem-se à grandeza real que o objeto deve ter
depois de produzido.

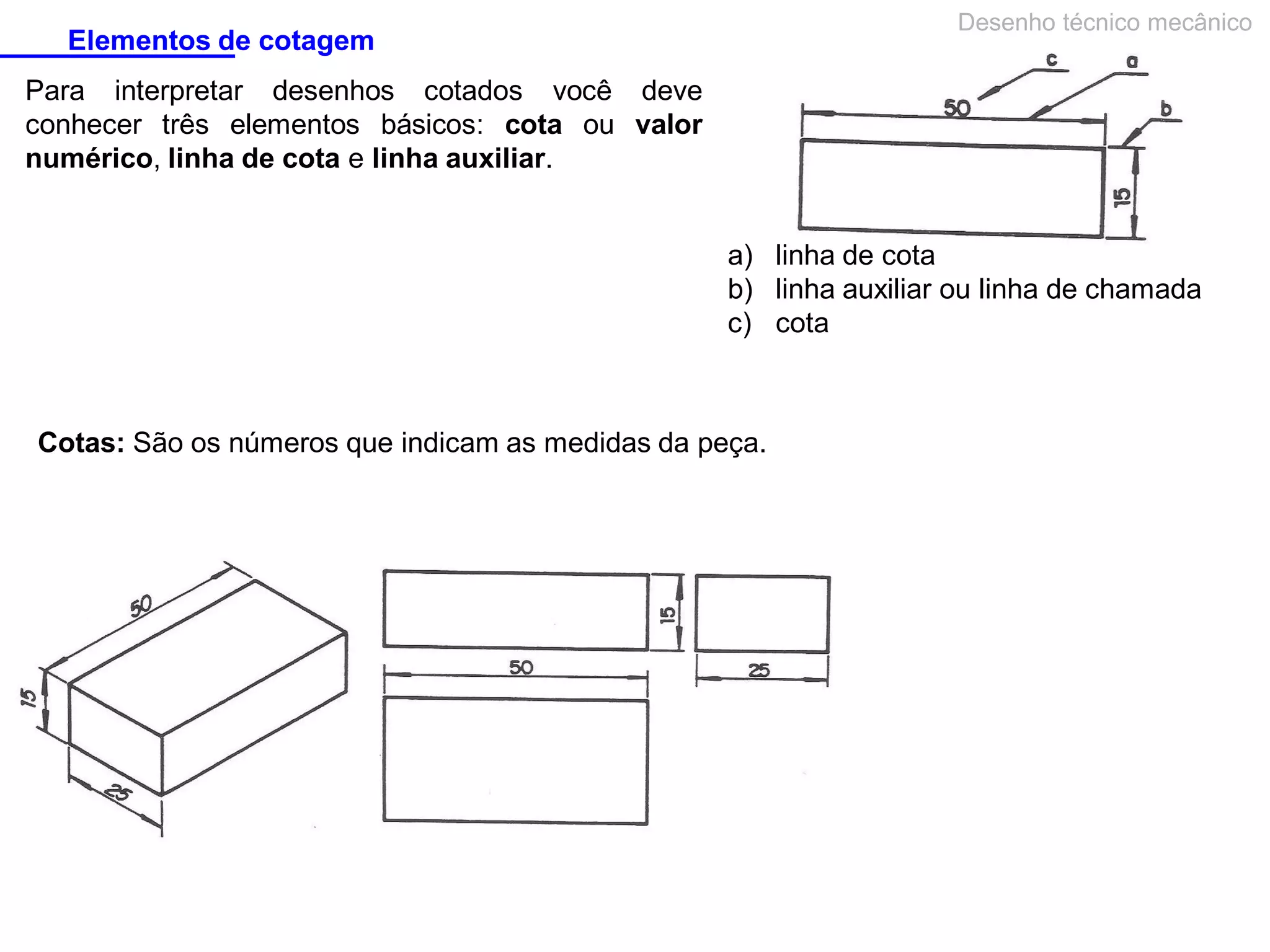

Elementos de cotagem
Para interpretar desenhos cotados você deve
conhecer três elementos básicos: cota ou valor
numérico, linha de cota e linha auxiliar.

a) linha de cota
b) linha auxiliar ou linha de chamada
c) cota

Cotas: São os números que indicam as medidas da peça.

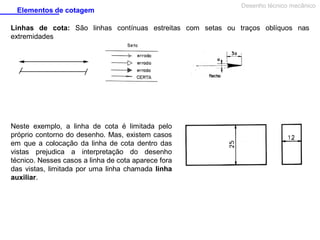

Linhas de cota: São linhas contínuas estreitas com setas ou traços oblíquos nas
extremidades

Neste exemplo, a linha de cota é limitada pelo
próprio contorno do desenho. Mas, existem casos
em que a colocação da linha de cota dentro das
vistas prejudica a interpretação do desenho
técnico. Nesses casos a linha de cota aparece fora
das vistas, limitada por uma linha chamada linha
auxiliar.

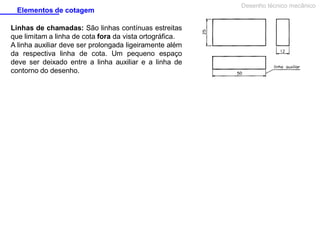

Linhas de chamadas: São linhas contínuas estreitas
que limitam a linha de cota fora da vista ortográfica.
A linha auxiliar deve ser prolongada ligeiramente além
da respectiva linha de cota. Um pequeno espaço
deve ser deixado entre a linha auxiliar e a linha de
contorno do desenho.


Cuidados na cotagem


As cotas guardam uma pequena distância acima da linha de cota.
As linhas auxiliares também uma pequena distância das vistas do desenho técnico.
Em desenho técnico mecânico, normalmente a medida usada é o milímetro (mm), e é
dispensada a colocação do símbolo junto à cota. Quando se emprega outra unidade distinta
do milímetro (por ex. a polegada), coloca-se o símbolo.

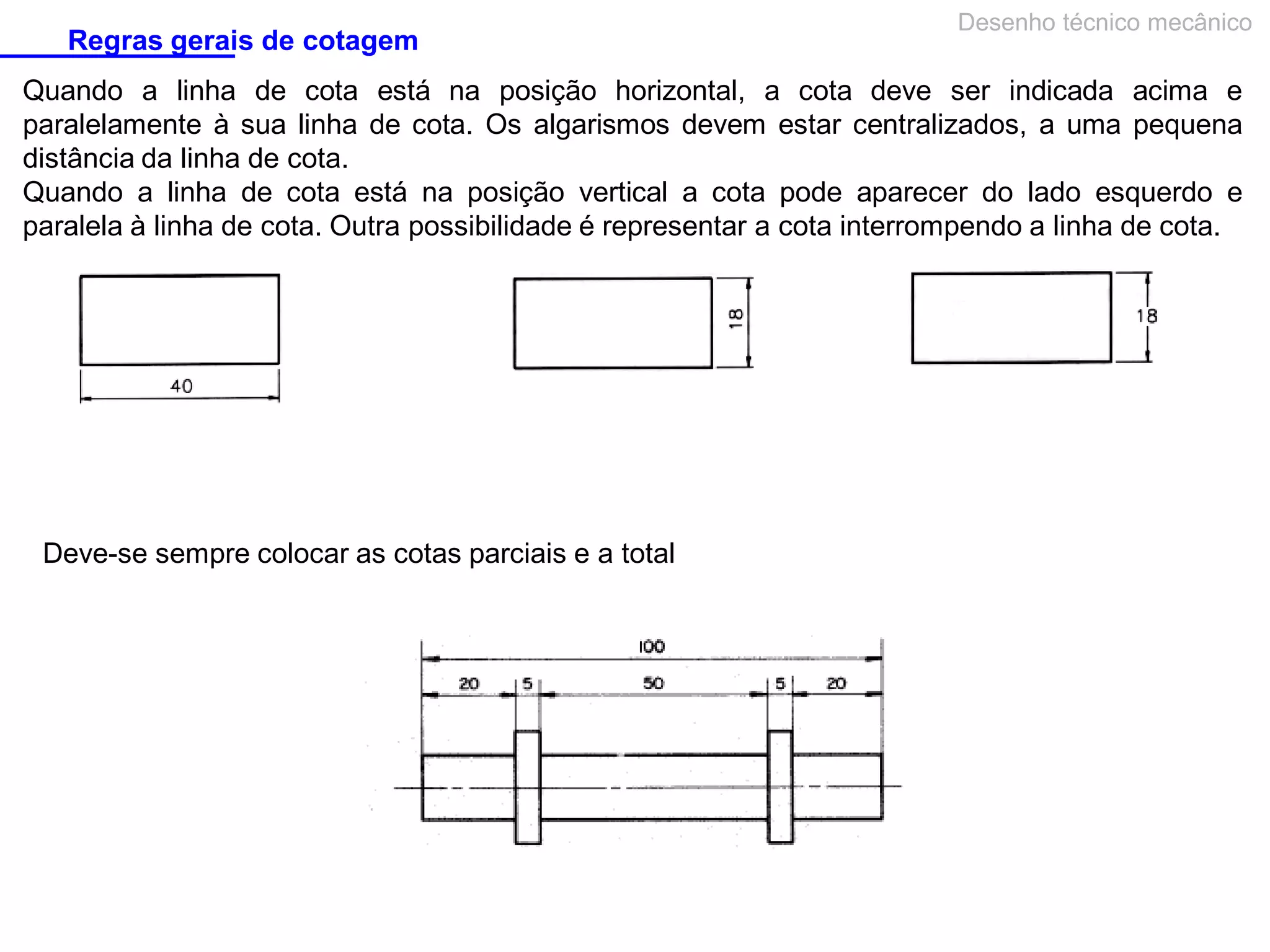

Regras gerais de cotagem


Quando a linha de cota está na posição horizontal, a cota deve ser indicada acima e
paralelamente à sua linha de cota. Os algarismos devem estar centralizados, a uma pequena
distância da linha de cota.
Quando a linha de cota está na posição vertical a cota pode aparecer do lado esquerdo e
paralela à linha de cota. Outra possibilidade é representar a cota interrompendo a linha de cota.

Deve-se sempre colocar as cotas parciais e a total

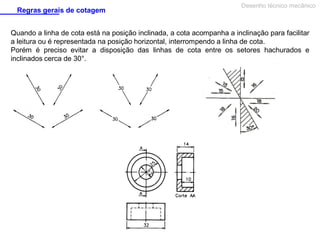

Quando a linha de cota está na posição inclinada, a cota acompanha a inclinação para facilitar
a leitura ou é representada na posição horizontal, interrompendo a linha de cota.
Porém é preciso evitar a disposição das linhas de cota entre os setores hachurados e
inclinados cerca de 30°.

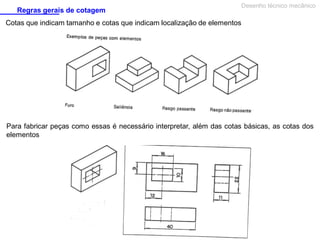

Cotas que indicam tamanho e cotas que indicam localização de elementos

Para fabricar peças como essas é necessário interpretar, além das cotas básicas, as cotas dos
elementos

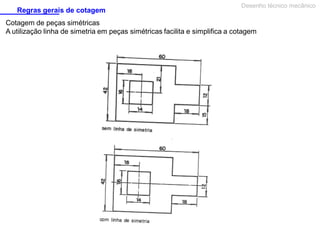

Cotagem de peças simétricas
A utilização linha de simetria em peças simétricas facilita e simplifica a cotagem

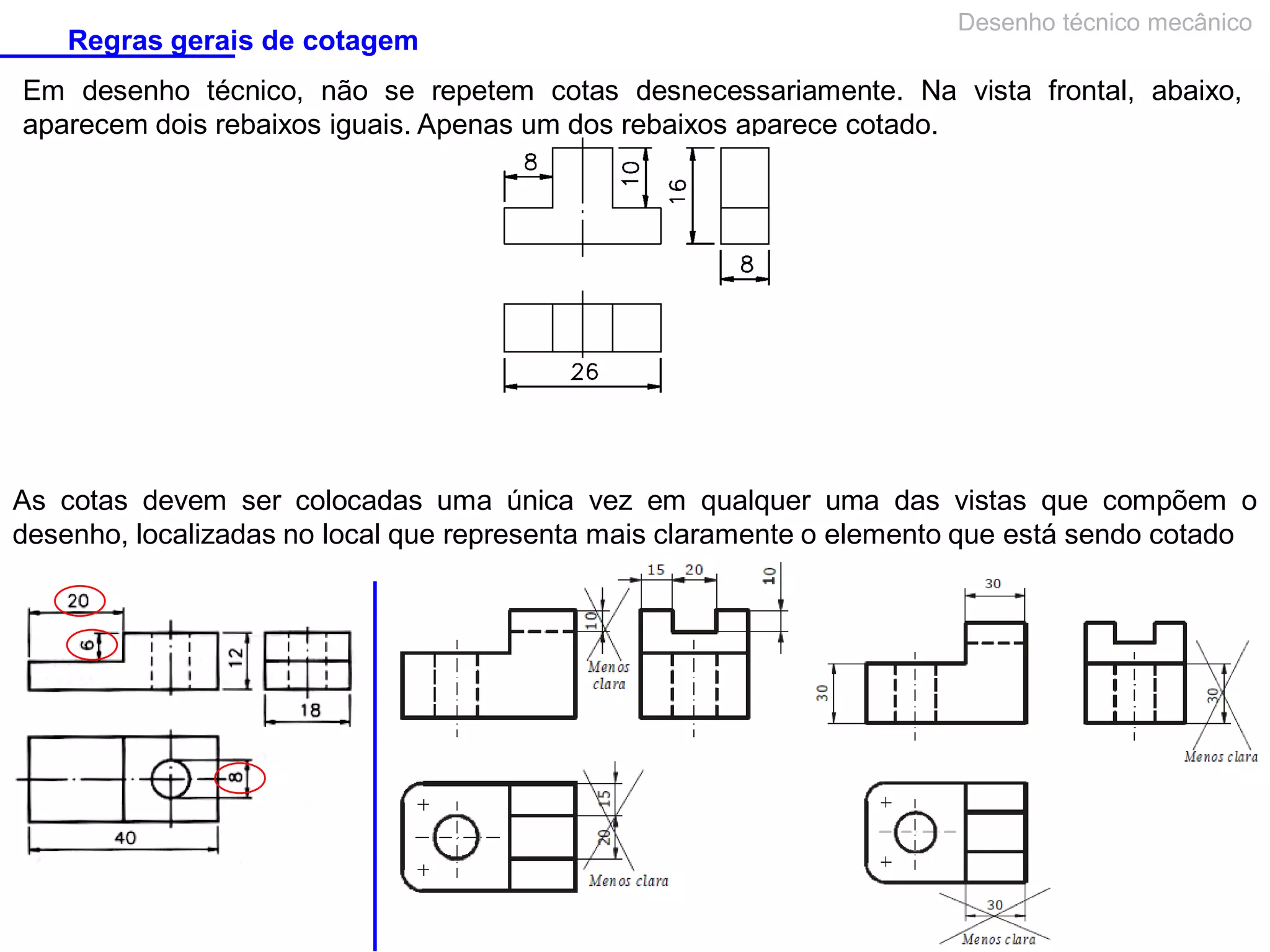

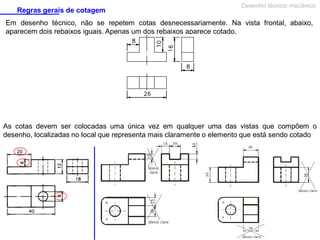

Em desenho técnico, não se repetem cotas desnecessariamente. Na vista frontal, abaixo,
aparecem dois rebaixos iguais. Apenas um dos rebaixos aparece cotado.

As cotas devem ser colocadas uma única vez em qualquer uma das vistas que compõem o
desenho, localizadas no local que representa mais claramente o elemento que está sendo cotado

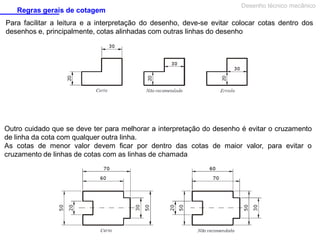

Para facilitar a leitura e a interpretação do desenho, deve-se evitar colocar cotas dentro dos
desenhos e, principalmente, cotas alinhadas com outras linhas do desenho

Outro cuidado que se deve ter para melhorar a interpretação do desenho é evitar o cruzamento
de linha da cota com qualquer outra linha.
As cotas de menor valor devem ficar por dentro das cotas de maior valor, para evitar o
cruzamento de linhas de cotas com as linhas de chamada



Em um mesmo desenho a indicação dos limites da cota deve ser de um único tipo e também
deve ser de um único tamanho. Só é permitido utilizar outro tipo de indicação de limites da cota
em espaços muito pequenos.
Quando não houver espaço suficiente, as setas serão colocadas por fora da linha de cota com
direções convergentes, exemplificadas pelas cotas de 7, 8 e 12. Observe que a cota de 12 utiliza
como seu limite uma das setas da cota de 15.
Quando o espaço for muito pequeno, como é o caso das cotas de 5, os limites da cota serão
indicados por uma seta e pelo traço inclinado.

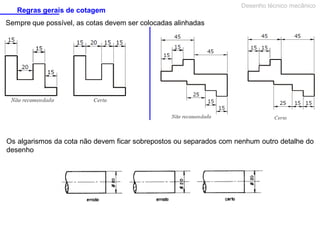

Sempre que possível, as cotas devem ser colocadas alinhadas

Os algarismos da cota não devem ficar sobrepostos ou separados com nenhum outro detalhe do
desenho

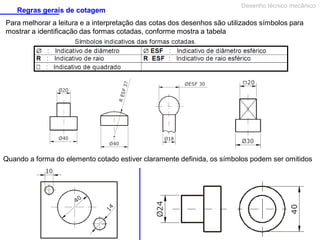

Para melhorar a leitura e a interpretação das cotas dos desenhos são utilizados símbolos para
mostrar a identificação das formas cotadas, conforme mostra a tabela

Quando a forma do elemento cotado estiver claramente definida, os símbolos podem ser omitidos

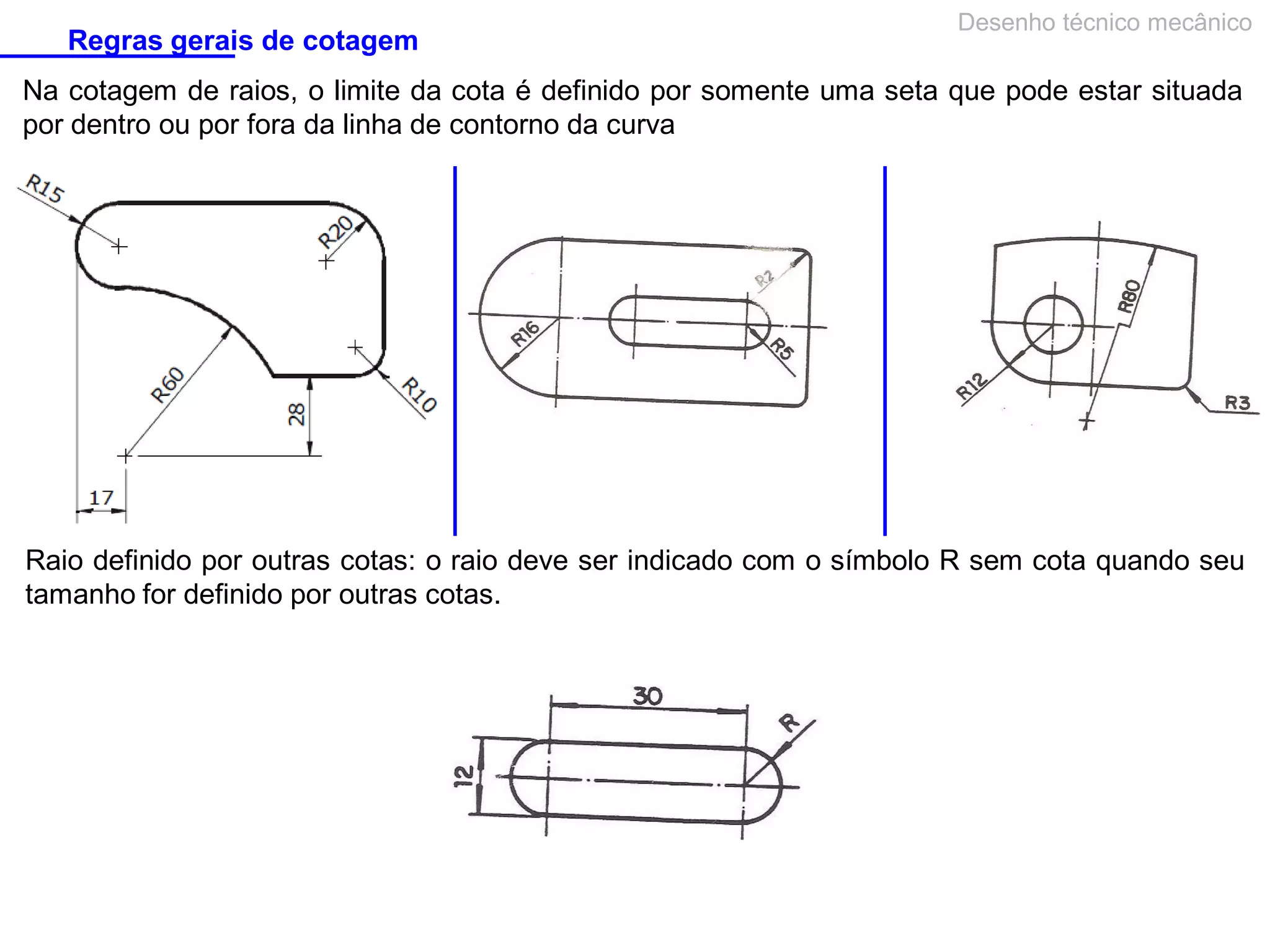

Na cotagem de raios, o limite da cota é definido por somente uma seta que pode estar situada
por dentro ou por fora da linha de contorno da curva

Raio definido por outras cotas: o raio deve ser indicado com o símbolo R sem cota quando seu
tamanho for definido por outras cotas.

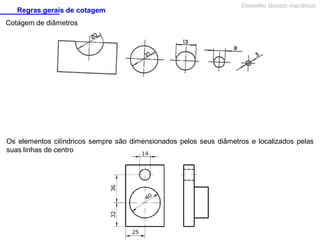

Cotagem de diâmetros

Os elementos cilíndricos sempre são dimensionados pelos seus diâmetros e localizados pelas
suas linhas de centro

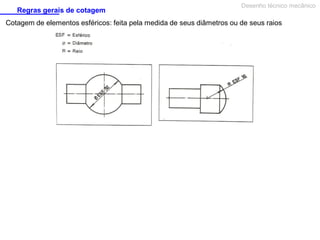

Cotagem de elementos esféricos: feita pela medida de seus diâmetros ou de seus raios



Cotagem de elementos angulares: A linha de cota utilizada na cotagem de ângulos é traçada em
arco cujo centro está no vértice do ângulo

Cotagem de ângulo em peças cilíndricas

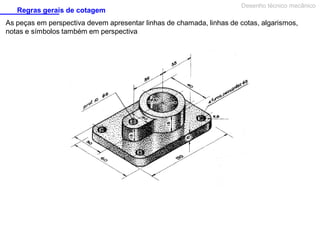

As peças em perspectiva devem apresentar linhas de chamada, linhas de cotas, algarismos,
notas e símbolos também em perspectiva

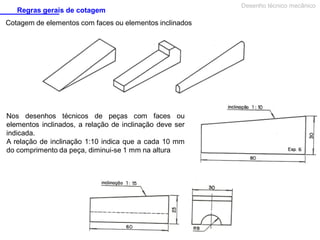

Cotagem de elementos com faces ou elementos inclinados

Nos desenhos técnicos de peças com faces ou
elementos inclinados, a relação de inclinação deve ser
indicada.
A relação de inclinação 1:10 indica que a cada 10 mm
do comprimento da peça, diminui-se 1 mm na altura




Cotagem de chanfros
Para evitar nos objetos que serão manuseados o
contato com cantos vivos, é usual quebrar os cantos
com pequenas inclinações chamadas de chanfros
Chanfro é a superfície obtida pelo corte da aresta de
duas superfícies que se encostam

Existem duas maneiras de cotar chanfros: cotas lineares e cotas angulares:

cotas lineares

cotas angulares

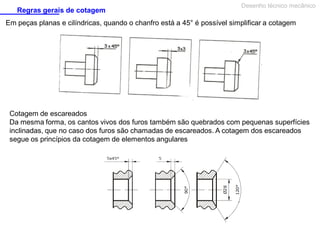

Em peças planas e cilíndricas, quando o chanfro está a 45° é possível simplificar a cotagem

Cotagem de escareados
Da mesma forma, os cantos vivos dos furos também são quebrados com pequenas superfícies
inclinadas, que no caso dos furos são chamadas de escareados. A cotagem dos escareados
segue os princípios da cotagem de elementos angulares

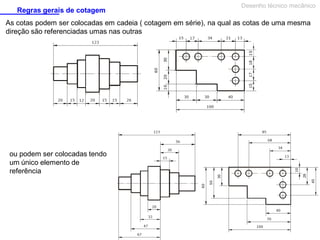

As cotas podem ser colocadas em cadeia ( cotagem em série), na qual as cotas de uma mesma
direção são referenciadas umas nas outras

ou podem ser colocadas tendo
um único elemento de
referência

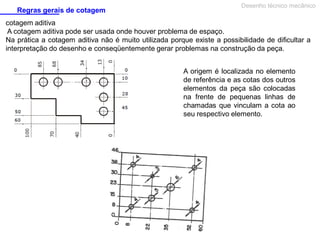

cotagem aditiva
A cotagem aditiva pode ser usada onde houver problema de espaço.
Na prática a cotagem aditiva não é muito utilizada porque existe a possibilidade de dificultar a
interpretação do desenho e conseqüentemente gerar problemas na construção da peça.
A origem é localizada no elemento
de referência e as cotas dos outros
elementos da peça são colocadas
na frente de pequenas linhas de
chamadas que vinculam a cota ao
seu respectivo elemento.

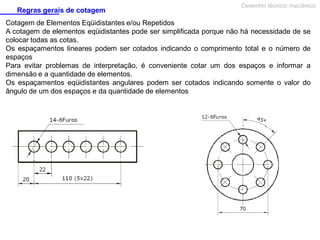

Cotagem de Elementos Eqüidistantes e/ou Repetidos
A cotagem de elementos eqüidistantes pode ser simplificada porque não há necessidade de se
colocar todas as cotas.
Os espaçamentos lineares podem ser cotados indicando o comprimento total e o número de
espaços
Para evitar problemas de interpretação, é conveniente cotar um dos espaços e informar a
dimensão e a quantidade de elementos.
Os espaçamentos eqüidistantes angulares podem ser cotados indicando somente o valor do
ângulo de um dos espaços e da quantidade de elementos

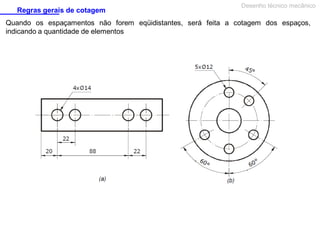

Quando os espaçamentos não forem eqüidistantes, será feita a cotagem dos espaços,
indicando a quantidade de elementos

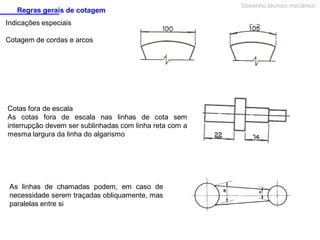

Indicações especiais
Cotagem de cordas e arcos

Cotas fora de escala
As cotas fora de escala nas linhas de cota sem
interrupção devem ser sublinhadas com linha reta com a
mesma largura da linha do algarismo

As linhas de chamadas podem, em caso de
necessidade serem traçadas obliquamente, mas
paralelas entre si
