ELEMENTOS DE MÁQUINAS ELEMENTOS DE TRANSMISSÃO CAMES
O documento descreve os diferentes tipos de cames, incluindo cames de disco, de tambor, frontais e de quadro. As cames transformam o movimento rotativo em movimento alternado ou intermitente por meio de sua superfície excêntrica. O documento fornece exemplos e características de cada tipo de came.
ELEMENTOS DE MÁQUINAS ELEMENTOS DE TRANSMISSÃO CAMES
- 1. Instituto Federal deEducação Ciências e Tecnologia – IFCE – Sobral Eixo de Controle e Processos Industriais Curso: Técnico em mecânica Disciplina: Elementos de Máquinas Elementos de Transmissão Cames Prof. Jean Jefferson M. da Silva

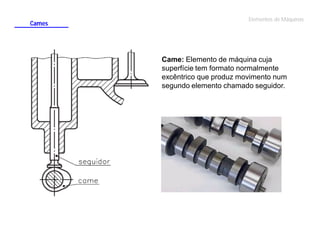

- 2. Cames Elementos de Máquinas Came:Elemento de máquina cuja superfície tem formato normalmente excêntrico que produz movimento num segundo elemento chamado seguidor.

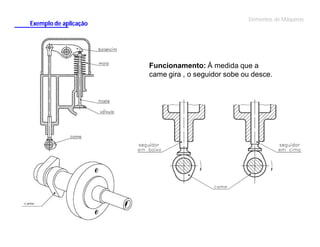

- 3. Exemplo de aplicação Elementosde Máquinas Funcionamento: À medida que a came gira , o seguidor sobe ou desce.
- 4. Cames – Classificação- Possibilidades de transmissão Elementos de Máquinas As cames se classificam nos tipos: de disco, de tambor, frontal e de quadro.

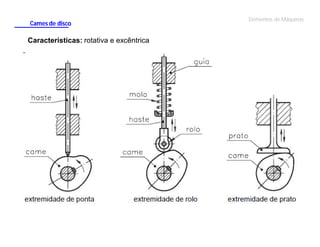

- 5. Cames de disco Características:rotativa e excêntrica Elementos de Máquinas

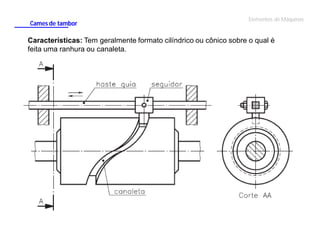

- 6. Cames de tambor Elementosde Máquinas Características: Tem geralmente formato cilíndrico ou cônico sobre o qual é feita uma ranhura ou canaleta.

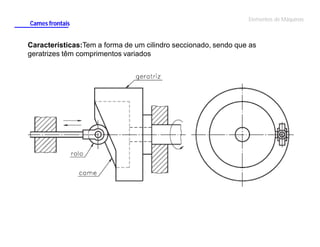

- 7. Cames frontais Elementos deMáquinas Características:Tem a forma de um cilindro seccionado, sendo que as geratrizes têm comprimentos variados

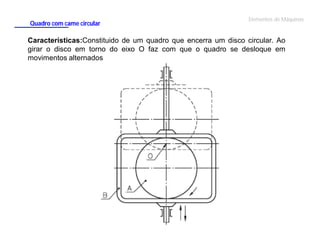

- 8. Quadro com camecircular Elementos de Máquinas Características:Constituido de um quadro que encerra um disco circular. Ao girar o disco em torno do eixo O faz com que o quadro se desloque em movimentos alternados

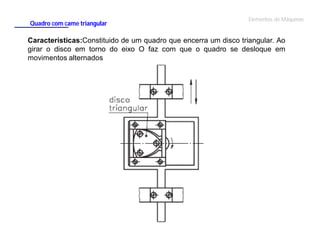

- 9. Quadro com cametriangular Elementos de Máquinas Características:Constituido de um quadro que encerra um disco triangular. Ao girar o disco em torno do eixo O faz com que o quadro se desloque em movimentos alternados

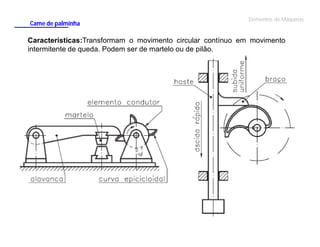

- 10. Came de palminha Elementosde Máquinas Características:Transformam o movimento circular contínuo em movimento intermitente de queda. Podem ser de martelo ou de pilão.

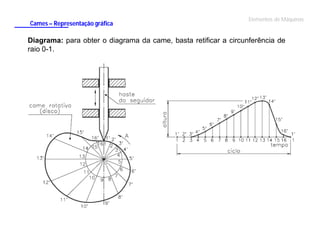

- 11. Cames – Representaçãográfica Elementos de Máquinas Diagrama: para obter o diagrama da came, basta retificar a circunferência de raio 0-1.
