O documento discute o corte parcial no desenho técnico mecânico. Ele explica que um corte parcial é usado para mostrar elementos internos de uma peça sem cortar a peça inteira, representando o corte imaginário com uma linha de ruptura. O documento também menciona que mais de um corte parcial pode ser usado na mesma vista e que o corte parcial pode ser aplicado em qualquer vista do desenho técnico.

1. Instituto Federal de Educação Ciências e Tecnologia – IFCE – Sobral
Eixo de Controle e Processos Industriais
Curso: Tecnologia em Mecatrônica Industrial
Disciplina: Desenho Técnico e Mecânico
Corte parcial
Prof. Edson Frota Pessoa

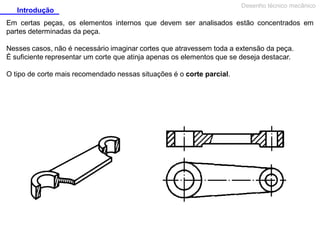

2. Introdução
Desenho técnico mecânico
Em certas peças, os elementos internos que devem ser analisados estão concentrados em
partes determinadas da peça.
Nesses casos, não é necessário imaginar cortes que atravessem toda a extensão da peça.
É suficiente representar um corte que atinja apenas os elementos que se deseja destacar.
O tipo de corte mais recomendado nessas situações é o corte parcial.

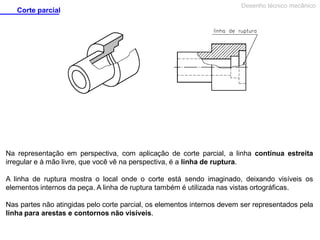

3. Corte parcial
Desenho técnico mecânico
Na representação em perspectiva, com aplicação de corte parcial, a linha contínua estreita
irregular e à mão livre, que você vê na perspectiva, é a linha de ruptura.
A linha de ruptura mostra o local onde o corte está sendo imaginado, deixando visíveis os
elementos internos da peça. A linha de ruptura também é utilizada nas vistas ortográficas.
Nas partes não atingidas pelo corte parcial, os elementos internos devem ser representados pela
linha para arestas e contornos não visíveis.

4. Mais de um corte parcial no desenho técnico
Desenho técnico mecânico
uma outra maneira de representar a linha de ruptura, na vista ortográfica, através de uma linha
contínua estreita, em ziguezague.

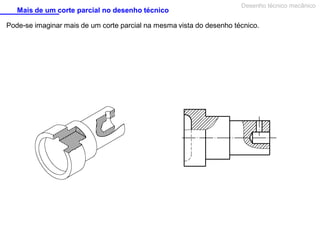

5. Mais de um corte parcial no desenho técnico
Desenho técnico mecânico
Pode-se imaginar mais de um corte parcial na mesma vista do desenho técnico.

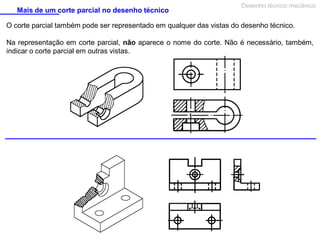

6. Mais de um corte parcial no desenho técnico
Desenho técnico mecânico
O corte parcial também pode ser representado em qualquer das vistas do desenho técnico.
Na representação em corte parcial, não aparece o nome do corte. Não é necessário, também,
indicar o corte parcial em outras vistas.

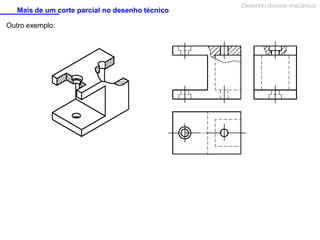

7. Mais de um corte parcial no desenho técnico
Outro exemplo:
Desenho técnico mecânico
