1. ARMADURAS
ELEMENTOS DE CONCRETO ARMADO
1 – INTRODUÇÃO
2 – PROCEDIMENTOS PRELIMINARES A EXECUÇÃO
DAS ARMADURAS
3 – AÇOS PARA A CONSTRUÇÃO CIVIL
4 – EXECUÇÃO DA ARMADURA
GLOSSÁRIO
NORMAS TÉCNICAS
BIBLIOGRAFIA
1 – INTRODUÇÃO
A fase de armação das estruturas, também chamada de colocação das ferragens ou
armaduras é uma das mais importantes de uma obra e para a qual a atenção do
engenheiro deve voltar-se nos seus mínimos detalhes. Acrescente-se, ainda, que é
nesta etapa da obra, preliminar a concretagem, que se deve providenciar a
colocação dos chamados embutidos, como por exemplo: tubulações de água
(prumadas), eletrodutos e caixas nas lajes e passagens nas vigas etc. Nem todo tipo
de obra exige um projeto estrutural, ficando a cargo do engenheiro da obra a tarefa
de fazer o dimensionamento dos elementos estruturais. Em obras simples, essa
tarefa pode ficar por conta do mestre ou de um oficial experiente (sempre com a
supervisão de um engenheiro). O ideal em termos de trabalho de equipe, seria que o
próprio calculista realizasse algumas visitas à obra para verificar e acompanhar a
execução do projeto, para então discutir e promover, em conjunto com o engenheiro
de obras as modificações necessárias e possíveis.
1.1 – Definições de projetos e previsão de perdas
Os projetos estruturais são bem detalhados no que diz respeito às armaduras. Todo
o projeto apresenta quadros que mostram a posição, a quantidade, diâmetro,
comprimento e detalhes de dobragem, além de quadros com resumo por bitola,
levando ou não em consideração as perdas que ocorrem na obra. Embora tabelas
de composição de preços indiquem para efeito de orçamento uma perda provável de
15%, nos levantamentos mais recentes foram apontadas perdas por diversos fatores
na ordem de 10% em média (obras razoavelmente controladas). Em obras pouco
controladas as perdas podem chegar até em 30%, pois além dos desperdícios
normais de obra ainda ocorrem perdas por roubo, retrabalhos etc. Para efeito de
execução de obras pode-se admitir até 5% de perdas em armaduras onde
predominem aços com diâmetro menor ou igual a 10 mm (3/8”).
O projeto estrutural fornece as seguintes informações:
a) seções e comprimentos dos elementos de concreto armado (fôrmas e
armaduras);

2. b) desenho detalhado das peças estruturais;
c) definição das bitolas do aço;
d) espaçamentos entre as barras de aço;
e) definição de cobrimentos, esperas, emendas ou transpasse;
f) pranchas contendo:
planta de locação de estacas;
planta de fôrma dos blocos e vigas de fundação;
planta de fôrmas dos pavimentos;
detalhamento das vigas, lajes, pilares, escadas etc.
g) volume de concreto e área de fôrmas;
h) tabela do aço (posição do aço, comprimentos e pesos parciais e global).
Até 80 - baixo
80 a 100 - médio
Maior que 100 alto
Avaliação prática de obra
Consumo total de armadura (kg)
Volume total de concreto (m3)
Índice de armaduras (kg/m3) =
Número
1
2
3
4
.
.
n
Qtd
10
19
12
13
.
.
20
Φ
16
4,2
16
6,3
.
.
20
Comp
393
125
393
60
.
.
410
Uso
P4
P4
P8
P9
.
.
P12
Tipo
reto
estr
reto
gan
.
.
reto
A
22
47
.
.
B
35
.
.
Legenda de dobramento (c/redução de dobra)
Ferro reto Ferro em L
A
Estribo
A
B
Ferro em U
A B
Gancho
A
Edifício Príncipe da Rumânia
Pilares térreo
0023
Cod
03PT
Folha
10/07/00
Data
CA-50
Aço
20 MPa
Fck
Título
Obra
Calculate
Louis Torone
Eng.Civil
Crea 123456-P
A maioria dos projetistas de estruturas utiliza programas de computador bastante
completos, que fornecem os detalhes imprescindíveis para a execução da estrutura

3. e outros detalhes que facilitam em muito o trabalho de montagem das armaduras.

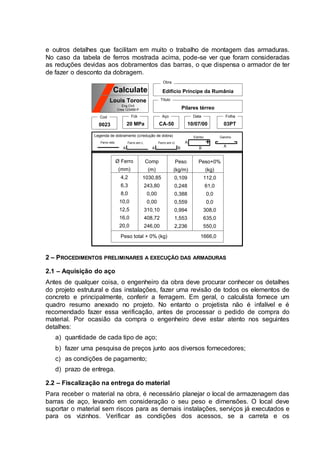

No caso da tabela de ferros mostrada acima, pode-se ver que foram consideradas
as reduções devidas aos dobramentos das barras, o que dispensa o armador de ter
de fazer o desconto da dobragem.
Legenda de dobramento (c/redução de dobra)
Ferro reto Ferro em L
A
Estribo
A
B
Ferro em U
A B
Gancho
A
Edifício Príncipe da Rumânia
Pilares térreo
0023
Cod
03PT
Folha
10/07/00
Data
CA-50
Aço
20 MPa
Fck
Título
Obra
Calculate
Louis Torone
Eng.Civil
Crea 123456-P
Ø Ferro
(mm)
4,2
6,3
8,0
10,0
12,5
16,0
20,0
Comp
(m)
1030,85
243,80
0,00
0,00
310,10
408,72
246,00
Peso
(kg/m)
0,109
0,248
0,388
0,559
0,994
1,553
2,236
Peso+0%
(kg)
112,0
61,0
0,0
0,0
308,0
635,0
550,0
Peso total + 0% (kg) 1666,0
2 – PROCEDIMENTOS PRELIMINARES A EXECUÇÃO DAS ARMADURAS
2.1 – Aquisição do aço
Antes de qualquer coisa, o engenheiro da obra deve procurar conhecer os detalhes
do projeto estrutural e das instalações, fazer uma revisão de todos os elementos de
concreto e principalmente, conferir a ferragem. Em geral, o calculista fornece um
quadro resumo anexado no projeto. No entanto o projetista não é infalível e é
recomendado fazer essa verificação, antes de processar o pedido de compra do
material. Por ocasião da compra o engenheiro deve estar atento nos seguintes
detalhes:
a) quantidade de cada tipo de aço;
b) fazer uma pesquisa de preços junto aos diversos fornecedores;
c) as condições de pagamento;
d) prazo de entrega.
2.2 – Fiscalização na entrega do material
Para receber o material na obra, é necessário planejar o local de armazenagem das
barras de aço, levando em consideração o seu peso e dimensões. O local deve
suportar o material sem riscos para as demais instalações, serviços já executados e
para os vizinhos. Verificar as condições dos acessos, se a carreta e os

4. equipamentos de descarga conseguem manobrar para descarregar as barras no
local desejado, se haverá necessidade de sinalização e/ou interdição temporária da
via pública ou de acessos de particulares vizinhos. Em obras localizadas nas regiões
centrais, com freqüência é recomendado solicitar que a entrega do material fique
para um fim de semana, evitando assim maiores transtornos. O responsável pela
obra deve fiscalizar os seguintes pontos:
a) verificação da nota fiscal;
b) quantidade de barras;
c) dimensões das barras;
d) conversão de peso x metro.
Nas obras de médio e grande porte recomenda-se retirar amostras para testes em
laboratório de acordo com as normas vigentes (NBR 6152 e NBR 6153) para
ensaios de tração e dobramento. A amostra será de dois pedaços de 2,20 m de
cada bitola, desprezando-se os 20 cm das pontas de cada barra. Em nenhuma
hipótese aceitar barras de aço (CA 50 e CA 60) já dobradas, seja no transporte
como no armazenamento. Nos casos de grandes fornecedores é cada vez mais
comum a entrega de aço já com certificado de qualidade que atesta que o produto
foi testado nos laboratórios da própria fornecedora ou de certificadora conveniada. A

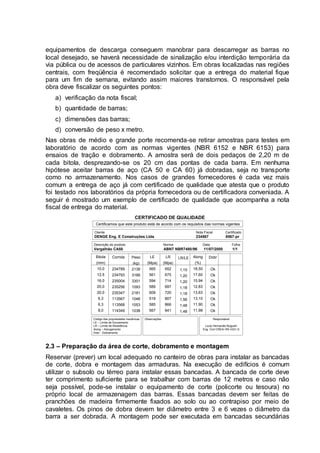

seguir é mostrado um exemplo de certificado de qualidade que acompanha a nota
fiscal de entrega do material.
CERTIFICADO DE QUALIDADE
Certificamos que este produto está de acordo com os requisitos das normas vigentes
Cliente Nota Fiscal Certificado
DENGE Eng. E Construções Ltda 234567 8567-pr
Descrição do produto Norma Data Folha
Vergalhão CA50 ABNT NBR7480/96 11/07/2000 1/1
Bitola
(mm)
10,0
12,5
16,0
20,0
20,0
6,3
6,3
8,0
Corrida
234789
234793
235004
235256
235347
113567
113568
114349
Peso
(kg)
2139
3166
3301
1093
2181
1046
1053
1038
LE
(Mpa)
565
561
594
589
609
519
585
567
LR
(Mpa)
652
675
714
697
720
807
866
841
LR/LE
1,15
1,20
1,20
1,18
1,18
1,56
1,48
1,48
Along
(%)
18,50
17,60
15,94
12,83
13,63
13,10
11,90
11,98
Dobr
Ok
Ok
Ok
Ok
Ok
Ok
Ok
Ok
Código das propriedades mecânicas
LE – Limite de Escoamento
LR – Limite de Resistência
Along – Alongamento
Dobr - Dobramento
Observações Responsável
Louis Hernandis Nogueiri
Eng. Civil CREA/-RS 4321-D
2.3 – Preparação da área de corte, dobramento e montagem

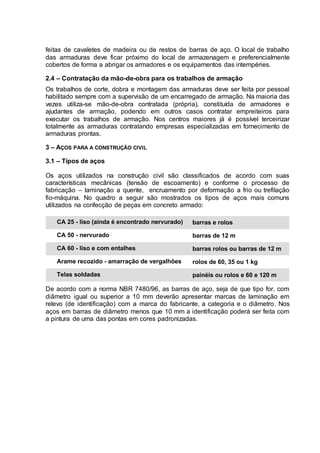

Reservar (prever) um local adequado no canteiro de obras para instalar as bancadas
de corte, dobra e montagem das armaduras. Na execução de edifícios é comum
utilizar o subsolo ou térreo para instalar essas bancadas. A bancada de corte deve
ter comprimento suficiente para se trabalhar com barras de 12 metros e caso não
seja possível, pode-se instalar o equipamento de corte (policorte ou tesoura) no
próprio local de armazenagem das barras. Essas bancadas devem ser feitas de
pranchões de madeira firmemente fixados ao solo ou ao contrapiso por meio de
cavaletes. Os pinos de dobra devem ter diâmetro entre 3 e 6 vezes o diâmetro da
barra a ser dobrada. A montagem pode ser executada em bancadas secundárias

5. feitas de cavaletes de madeira ou de restos de barras de aço. O local de trabalho
das armaduras deve ficar próximo do local de armazenagem e preferencialmente
cobertos de forma a abrigar os armadores e os equipamentos das intempéries.
2.4 – Contratação da mão-de-obra para os trabalhos de armação
Os trabalhos de corte, dobra e montagem das armaduras deve ser feita por pessoal
habilitado sempre com a supervisão de um encarregado de armação. Na maioria das
vezes utiliza-se mão-de-obra contratada (própria), constituída de armadores e
ajudantes de armação, podendo em outros casos contratar empreiteiros para
executar os trabalhos de armação. Nos centros maiores já é possível terceirizar
totalmente as armaduras contratando empresas especializadas em fornecimento de
armaduras prontas.
3 – AÇOS PARA A CONSTRUÇÃO CIVIL
3.1 – Tipos de aços
Os aços utilizados na construção civil são classificados de acordo com suas
características mecânicas (tensão de escoamento) e conforme o processo de
fabricação – laminação a quente, encruamento por deformação a frio ou trefilação
fio-máquina. No quadro a seguir são mostrados os tipos de aços mais comuns
utilizados na confecção de peças em concreto armado:
CA 25 - liso (ainda é encontrado nervurado)
CA 50 - nervurado
CA 60 - liso e com entalhes
Arame recozido - amarração de vergalhões
Telas soldadas
barras e rolos
barras de 12 m
barras rolos ou barras de 12 m
rolos de 60, 35 ou 1 kg
painéis ou rolos e 60 e 120 m
De acordo com a norma NBR 7480/96, as barras de aço, seja de que tipo for, com
diâmetro igual ou superior a 10 mm deverão apresentar marcas de laminação em
relevo (de identificação) com a marca do fabricante, a categoria e o diâmetro. Nos
aços em barras de diâmetro menos que 10 mm a identificação poderá ser feita com
a pintura de uma das pontas em cores padronizadas.

6. Identificação
do fabricante
Categoria
do aço
Diâmetro
da barra

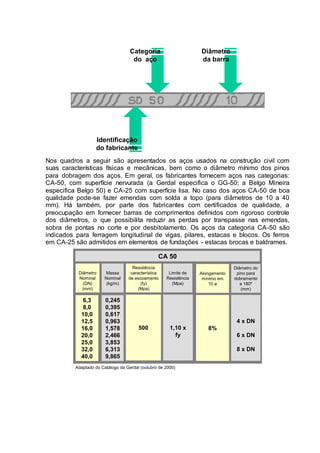

Nos quadros a seguir são apresentados os aços usados na construção civil com
suas características físicas e mecânicas, bem como o diâmetro mínimo dos pinos
para dobragem dos aços. Em geral, os fabricantes fornecem aços nas categorias:
CA-50, com superfície nervurada (a Gerdal especifica o GG-50; a Belgo Mineira
especifica Belgo 50) e CA-25 com superfície lisa. No caso dos aços CA-50 de boa
qualidade pode-se fazer emendas com solda a topo (para diâmetros de 10 a 40
mm). Há também, por parte dos fabricantes com certificados de qualidade, a
preocupação em fornecer barras de comprimentos definidos com rigoroso controle
dos diâmetros, o que possibilita reduzir as perdas por transpasse nas emendas,
sobra de pontas no corte e por desbitolamento. Os aços da categoria CA-50 são
indicados para ferragem longitudinal de vigas, pilares, estacas e blocos. Os ferros
em CA-25 são admitidos em elementos de fundações - estacas brocas e baldrames.
Diâmetro
Nominal
(DN)
(mm)
6,3
8,0
10,0
12,5
16,0
20,0
25,0
32,0
40,0
Massa
Nominal
(kg/m)
0,245
0,395
0,617
0,963
1,578
2,466
3,853
6,313
9,865
Resistência
característica
de escoamento
(fy)
(Mpa)
500
Limite de
Resistência
(Mpa)
1,10 x
fy
Alongamento
mínimo em
10 ø
8%
Diâmetro do
pino para
dobramento
a 180º
(mm)
4 x DN
6 x DN
8 x DN
CA 50
Adaptado do Catálogo da Gerdal (outubro de 2000)

7. Diâmetro
Nominal
(DN)
(mm)
6,3
8,0
10,0
12,5
16,0
20,0
25,0
32,0
40,0
Massa
Nominal
(kg/m)
0,245
0,395
0,617
0,963
1,578
2,466
3,853
6,313
9,865
Resistência
característica
de escoamento
(fy)
(Mpa)
250
Limite de
Resistência
(Mpa)
1,20 x
fy
Alongamento
mínimo em
10 ø
18%
Diâmetro do
pino para
dobramento
a 180º
(mm)
2 x DN
4 x DN
CA 25
Adaptado do Catálogo da Gerdal (outubro de 2000)

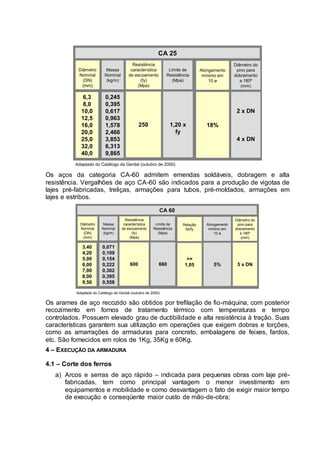

Os aços da categoria CA-60 admitem emendas soldáveis, dobragem e alta
resistência. Vergalhões de aço CA-60 são indicados para a produção de vigotas de
lajes pré-fabricadas, treliças, armações para tubos, pré-moldados, armações em
lajes e estribos.
Diâmetro
Nominal
(DN)
(mm)
3,40
4,20
5,00
6,00
7,00
8,00
9,50
Massa
Nominal
(kg/m)
0,071
0,109
0,154
0,222
0,302
0,395
0,558
Resistência
característica
de escoamento
(fy)
(Mpa)
600
Limite de
Resistência
(Mpa)
660
Alongamento
mínimo em
10 ø
5%
Diâmetro do
pino para
dobramento
a 180º
(mm)
5 x DN
CA 60
Adaptado do Catálogo da Gerdal (outubro de 2000)
Relação
fst/fy
>=
1,05
Os arames de aço recozido são obtidos por trefilação de fio-máquina, com posterior
recozimento em fornos de tratamento térmico com temperaturas e tempo
controlados. Possuem elevado grau de ductibilidade e alta resistência à tração. Suas
características garantem sua utilização em operações que exigem dobras e torções,
como as amarrações de armaduras para concreto, embalagens de feixes, fardos,
etc. São fornecidos em rolos de 1Kg, 35Kg e 60Kg.
4 – EXECUÇÃO DA ARMADURA
4.1 – Corte dos ferros
a) Arcos e serras de aço rápido – indicada para pequenas obras com laje pré-
fabricadas, tem como principal vantagem o menor investimento em
equipamentos e mobilidade e como desvantagem o fato de exigir maior tempo
de execução e conseqüente maior custo de mão-de-obra;

8. b) Tesouras de corte – é indicada para obras de pequeno é médio porte com
lajes maciças ou mistas, com a vantagem de possibilitar maior rapidez no
corte dos vergalhões, exigindo, porém, maior esforço humano;
c) Máquinas de corte (n.º 1, 2, 3 etc.) – cujo emprego é indicado para obras de
médio a grande porte, permitindo o corte de bitolas maiores, tendo como
desvantagem relativa a necessidade de ter que ser fixada em local único;
d) Serra de corte (disco de corte) – para obras de médio e grande porte, com o
corte rápido de qualquer tipo de bitola, tendo como principal desvantagem o
ruído provocado pela alta velocidade do disco.
4.2 – Dobra dos ferros

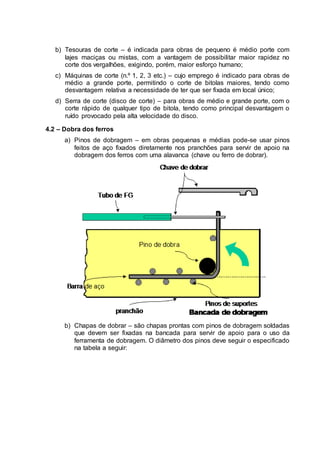

a) Pinos de dobragem – em obras pequenas e médias pode-se usar pinos
feitos de aço fixados diretamente nos pranchões para servir de apoio na
dobragem dos ferros com uma alavanca (chave ou ferro de dobrar).

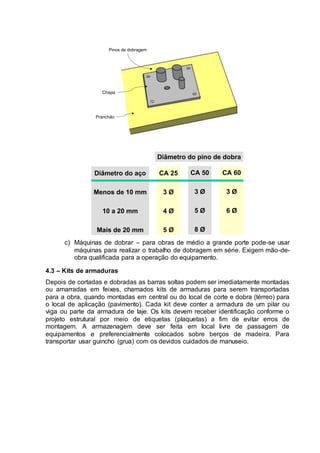

b) Chapas de dobrar – são chapas prontas com pinos de dobragem soldadas
que devem ser fixadas na bancada para servir de apoio para o uso da
ferramenta de dobragem. O diâmetro dos pinos deve seguir o especificado
na tabela a seguir:

9. Pinos de dobragem
Chapa
Pranchão
Diâmetro do aço
Menos de 10 mm
10 a 20 mm
Mais de 20 mm
CA 25
3 Ø
4 Ø
5 Ø
CA 50
3 Ø
5 Ø
8 Ø
CA 60
3 Ø
6 Ø
Diâmetro do pino de dobra
c) Máquinas de dobrar – para obras de médio a grande porte pode-se usar
máquinas para realizar o trabalho de dobragem em série. Exigem mão-de-
obra qualificada para a operação do equipamento.
4.3 – Kits de armaduras
Depois de cortadas e dobradas as barras soltas podem ser imediatamente montadas
ou amarradas em feixes, chamados kits de armaduras para serem transportadas
para a obra, quando montadas em central ou do local de corte e dobra (térreo) para
o local de aplicação (pavimento). Cada kit deve conter a armadura de um pilar ou
viga ou parte da armadura de laje. Os kits devem receber identificação conforme o
projeto estrutural por meio de etiquetas (plaquetas) a fim de evitar erros de
montagem. A armazenagem deve ser feita em local livre de passagem de
equipamentos e preferencialmente colocados sobre berços de madeira. Para
transportar usar guincho (grua) com os devidos cuidados de manuseio.

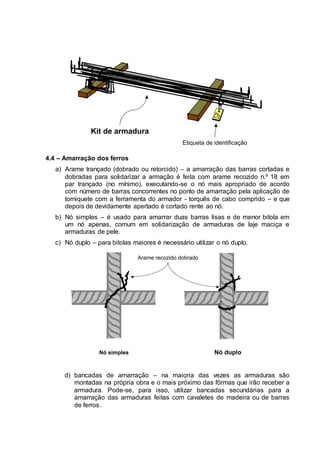

10. Etiqueta de identificação
Kit de armadura
4.4 – Amarração dos ferros
a) Arame trançado (dobrado ou retorcido) – a amarração das barras cortadas e
dobradas para solidarizar a armação é feita com arame recozido n.º 18 em
par trançado (no mínimo), executando-se o nó mais apropriado de acordo
com número de barras concorrentes no ponto de amarração pela aplicação de
torniquete com a ferramenta do armador - torquês de cabo comprido – e que
depois de devidamente apertado é cortado rente ao nó.
b) Nó simples – é usado para amarrar duas barras lisas e de menor bitola em
um nó apenas, comum em solidarização de armaduras de laje maciça e
armaduras de pele.
c) Nó duplo – para bitolas maiores é necessário utilizar o nó duplo.
Nó simples Nó duplo
Arame recozido dobrado
d) bancadas de amarração – na maioria das vezes as armaduras são
montadas na própria obra e o mais próximo das fôrmas que irão receber a
armadura. Pode-se, para isso, utilizar bancadas secundárias para a
amarração das armaduras feitas com cavaletes de madeira ou de barras
de ferros.

11. 4.5 – Emendas nos aços
As emendas devem ser evitadas pois quase sempre acrescentam custos e podem a
vir a comprometer a segurança. No entanto, caso seja necessário usar emendas é
recomendável consultar profissional qualificado.

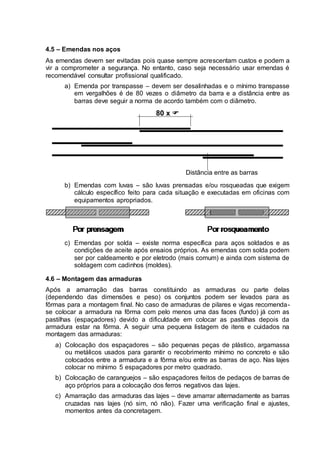

a) Emenda por transpasse – devem ser desalinhadas e o mínimo transpasse
em vergalhões é de 80 vezes o diâmetro da barra e a distância entre as
barras deve seguir a norma de acordo também com o diâmetro.
80 x 
Distância entre as barras
b) Emendas com luvas – são luvas prensadas e/ou rosqueadas que exigem
cálculo específico feito para cada situação e executadas em oficinas com
equipamentos apropriados.
c) Emendas por solda – existe norma específica para aços soldados e as
condições de aceite após ensaios próprios. As emendas com solda podem
ser por caldeamento e por eletrodo (mais comum) e ainda com sistema de
soldagem com cadinhos (moldes).
4.6 – Montagem das armaduras
Após a amarração das barras constituindo as armaduras ou parte delas
(dependendo das dimensões e peso) os conjuntos podem ser levados para as
fôrmas para a montagem final. No caso de armaduras de pilares e vigas recomenda-
se colocar a armadura na fôrma com pelo menos uma das faces (fundo) já com as
pastilhas (espaçadores) devido a dificuldade em colocar as pastilhas depois da
armadura estar na fôrma. A seguir uma pequena listagem de itens e cuidados na
montagem das armaduras:
a) Colocação dos espaçadores – são pequenas peças de plástico, argamassa
ou metálicos usados para garantir o recobrimento mínimo no concreto e são
colocados entre a armadura e a fôrma e/ou entre as barras de aço. Nas lajes
colocar no mínimo 5 espaçadores por metro quadrado.
b) Colocação de caranguejos – são espaçadores feitos de pedaços de barras de
aço próprios para a colocação dos ferros negativos das lajes.
c) Amarração das armaduras das lajes – deve amarrar alternadamente as barras
cruzadas nas lajes (nó sim, nó não). Fazer uma verificação final e ajustes,
momentos antes da concretagem.

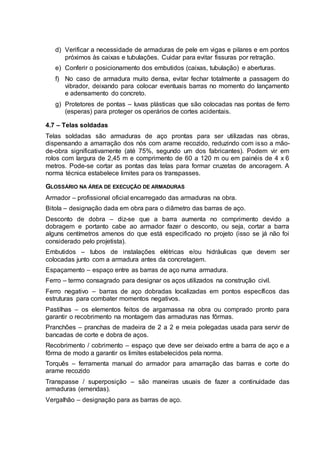

12. d) Verificar a necessidade de armaduras de pele em vigas e pilares e em pontos
próximos às caixas e tubulações. Cuidar para evitar fissuras por retração.
e) Conferir o posicionamento dos embutidos (caixas, tubulação) e aberturas.
f) No caso de armadura muito densa, evitar fechar totalmente a passagem do
vibrador, deixando para colocar eventuais barras no momento do lançamento
e adensamento do concreto.
g) Protetores de pontas – luvas plásticas que são colocadas nas pontas de ferro
(esperas) para proteger os operários de cortes acidentais.
4.7 – Telas soldadas
Telas soldadas são armaduras de aço prontas para ser utilizadas nas obras,
dispensando a amarração dos nós com arame recozido, reduzindo com isso a mão-
de-obra significativamente (até 75%, segundo um dos fabricantes). Podem vir em
rolos com largura de 2,45 m e comprimento de 60 a 120 m ou em painéis de 4 x 6
metros. Pode-se cortar as pontas das telas para formar cruzetas de ancoragem. A
norma técnica estabelece limites para os transpasses.
GLOSSÁRIO NA ÁREA DE EXECUÇÃO DE ARMADURAS
Armador – profissional oficial encarregado das armaduras na obra.
Bitola – designação dada em obra para o diâmetro das barras de aço.
Desconto de dobra – diz-se que a barra aumenta no comprimento devido a
dobragem e portanto cabe ao armador fazer o desconto, ou seja, cortar a barra
alguns centímetros amenos do que está especificado no projeto (isso se já não foi
considerado pelo projetista).
Embutidos – tubos de instalações elétricas e/ou hidráulicas que devem ser
colocadas junto com a armadura antes da concretagem.
Espaçamento – espaço entre as barras de aço numa armadura.
Ferro – termo consagrado para designar os aços utilizados na construção civil.
Ferro negativo – barras de aço dobradas localizadas em pontos específicos das
estruturas para combater momentos negativos.
Pastilhas – os elementos feitos de argamassa na obra ou comprado pronto para
garantir o recobrimento na montagem das armaduras nas fôrmas.
Pranchões – pranchas de madeira de 2 a 2 e meia polegadas usada para servir de
bancadas de corte e dobra de aços.
Recobrimento / cobrimento – espaço que deve ser deixado entre a barra de aço e a
fôrma de modo a garantir os limites estabelecidos pela norma.
Torquês – ferramenta manual do armador para amarração das barras e corte do
arame recozido
Transpasse / superposição – são maneiras usuais de fazer a continuidade das
armaduras (emendas).
Vergalhão – designação para as barras de aço.

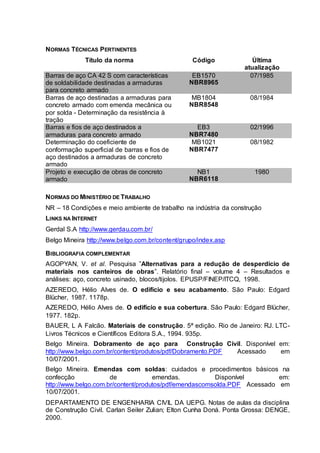

13. NORMAS TÉCNICAS PERTINENTES
Título da norma Código Última
atualização
Barras de aço CA 42 S com características
de soldabilidade destinadas a armaduras
para concreto armado
EB1570
NBR8965
07/1985
Barras de aço destinadas a armaduras para
concreto armado com emenda mecânica ou
por solda - Determinação da resistência à
tração
MB1804
NBR8548
08/1984
Barras e fios de aço destinados a
armaduras para concreto armado
EB3
NBR7480
02/1996
Determinação do coeficiente de
conformação superficial de barras e fios de
aço destinados a armaduras de concreto
armado
MB1021
NBR7477
08/1982
Projeto e execução de obras de concreto
armado
NB1
NBR6118
1980
NORMAS DO MINISTÉRIO DE TRABALHO
NR – 18 Condições e meio ambiente de trabalho na indústria da construção
LINKS NA INTERNET
Gerdal S.A http://www.gerdau.com.br/
Belgo Mineira http://www.belgo.com.br/content/grupo/index.asp
BIBLIOGRAFIA COMPLEMENTAR
AGOPYAN, V. et al. Pesquisa ”Alternativas para a redução de desperdício de
materiais nos canteiros de obras”. Relatório final – volume 4 – Resultados e
análises: aço, concreto usinado, blocos/tijolos. EPUSP/FINEP/ITCQ, 1998.
AZEREDO, Hélio Alves de. O edifício e seu acabamento. São Paulo: Edgard
Blücher, 1987. 1178p.
AZEREDO, Hélio Alves de. O edifício e sua cobertura. São Paulo: Edgard Blücher,
1977. 182p.
BAUER, L A Falcão. Materiais de construção. 5ª edição. Rio de Janeiro: RJ. LTC-
Livros Técnicos e Científicos Editora S.A., 1994. 935p.
Belgo Mineira. Dobramento de aço para Construção Civil. Disponível em:
http://www.belgo.com.br/content/produtos/pdf/Dobramento.PDF Acessado em
10/07/2001.
Belgo Mineira. Emendas com soldas: cuidados e procedimentos básicos na
confecção de emendas. Disponível em:
http://www.belgo.com.br/content/produtos/pdf/emendascomsolda.PDF Acessado em
10/07/2001.
DEPARTAMENTO DE ENGENHARIA CIVIL DA UEPG. Notas de aulas da disciplina
de Construção Civil. Carlan Seiler Zulian; Elton Cunha Doná. Ponta Grossa: DENGE,
2000.

14. DIRETÓRIO ACADÊMICO DE ENGENHARIA CIVIL DA UFPR. Notas de aulas da
disciplina de Construção Civil (segundo volume). Diversos autores. Revisor: Lázaro
A. R. Parellada. Apostíla. Curitiba: DAEP, 1997.
GUEDES, Milber Fernandes. Caderno de encargos. 3ª ed. atual. São Paulo: Pini,
1994. 662p.
HELENE, Paulo R.L. Manual prático para reparo e reforço de estruturas de
concreto. São Paulo: Pini, 1988. 119p.
KLOSS, Cesar Luiz. Materiais para construção civil. 2ª ed. Curitiba: Centro
Federal de Educação Tecnológica, 1996. 228p.
NEVILLE, A.M. Propriedades do Concreto. Trad. de Salvador E. Giammusso. São
Paulo, Editora Pini, 2 ed. ver. Atual, 1997.
PETRUCCI, Eládio G R. Materiais de construção. 4ª edição. Porto Alegre- RS:
Editora Globo, 1979. 435p.
PINTO, T.P. Perdas de materiais em processos construtivos tradicionais. São
Carlos: Universidade Federal de São Carlos/Depto de Engenharia Civil, 1989.
RIPPER, Ernesto. Como evitar erros na construção. 3ª ed.rev. São Paulo: Pini,
1996. 168p.
RIPPER, Ernesto. Manual prático de materiais de construção. São Paulo: Pini,
1995. 253p.
SAMPAIO, José Carlos de A. Manual de aplicação da NR-18. São Paulo: Pini,
1998. 540p.
SKOYLES, E.R. Site accounting for waste of materials. Building Research
Establishment, july/aug. 1976.
SOIBELMAN, L. As perdas de materiais na construção de edificações: sua
incidência e controle. Porto Alegre: 1993. Dissertação (mestrado em engenharia).
Curso de Pós-Graduação em Engenharia Civil – UFRGS.
SOUZA, Roberto...[et al.]. Qualidade na aquisição de materiais e execução de
obras. São Paulo: Pini, 1996. 275p.
Tabela de Composição de Preço para Orçamento – TCPO 10. 1ª ed. São Paulo:
Editora PINI, 1996.
VERÇOSA, Enio José. Materiais de construção. Porto Alegre: PUC.EMMA.1975.
