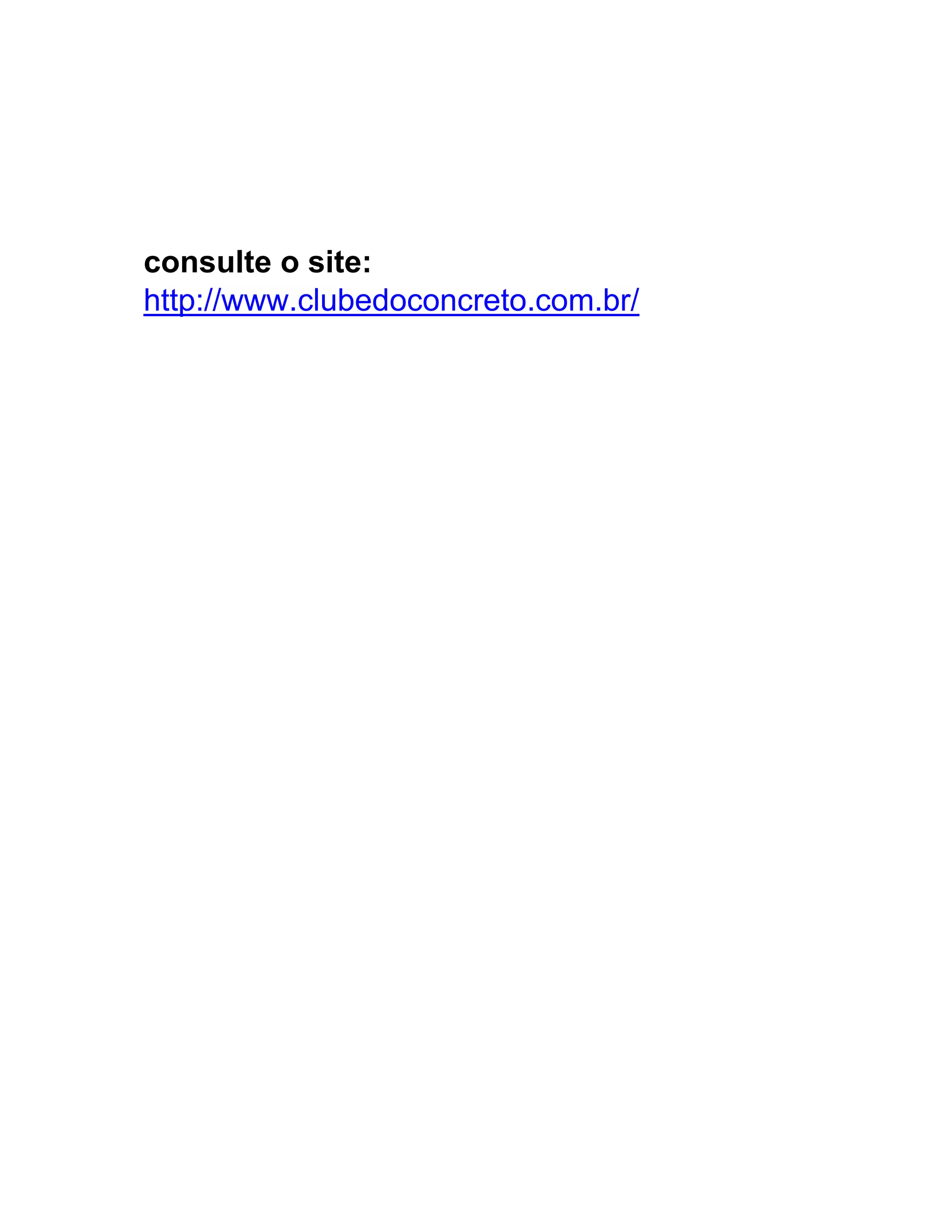

1. consulte o site:
http://www.clubedoconcreto.com.br/

2. (preencher somente os itens em AZUL)
CPIIZ ----- CPIIF ou CPIIZ ou CPV
27 ----- resistencia requerida aos 28dias
1 NBR7223 slump test 1=5+-1 2= 8+-2 3= 12+-2 4- 14+-2
19 NBR7217 9,5 / 12,5 / 19 / 25 / 38
2.3 NBR7217 2,4 fina 2,6 média 3,0 grossa (ver pasta de "calculo")
6.2 NBR7217
1470 NBR7810 1430 areia fina , 1450 areia média, 1470 para areia grossa
1500 NBR7810 1500 para brita19, 1520 para brita 25, 1480 para brita 9,5
3100 NBR6474 3100 para cimentos CPIII, CPI, CPII - 32
2620 NBR9776 2530 para areia média, 2580 para areia grossa, 2500 para areia fina
2770 NBR9937 2630 para brita19, 2650 para brita25, 2600 para brita 9,5
1.00
TRAÇO EM PESO: RESISTÊNCIA PROVÁVEL:
1:M >>> 5.148 CPIIF CPIIZ CPV
cimento areia brita água %argamassa MF concreto A% Fc1 8 8 19
1 2.122 3.026 0.54 50.8 4.59 8.77 Fc3 14 13 27
362 768 1,095 195 Fc7 20 18 32
19.4% 41.2% 58.8% Fc28 30 27 41
Fc63 34 32 43
TRAÇO EM VOLUME: Fc91 37 37 45
1389
1210 NBR7251
1400 NBR7251
1000
cimento areia brita água
1 2.435 3.003 0.75
260 634 782 195
36 88 108 24 <<POR SACO 50KG
Lta 18 lts 4.87 6.00
entre com a massa específica da brita em kg/m³
entre com a massa específica da areia em kg/m³
entre com a massa específica do cimento em kg/m³
entre com a massa unitária compactada seca da brita em kg/m³
entre com o módulo de finura da brita
entre com o tipo do cimento
entre com a massa unitária compactada seca da areia em kg/m³
entre com o módulo de finura da areia
FORMULÁRIO DE ENTRADAS PARA DOSAGEM DE CONCRETO METODO ABCP
entre com a resistência à compressão do concreto em MPa
entre com a consistência requerida do concreto fresco
entre com a dimensão máxima da brita em mm
entre se corrigir o teor de brita
Traço em Lt/ m³
entre com a densidade aparente do cimento em kg/m³
entre com a densidade aparente da areia em kg/m³--UMIDA 3%
entre com a densidade aparente da brita em kg/m³
entre com a densidade aparente da agua em kg/m³
Traço em Kg/ m³

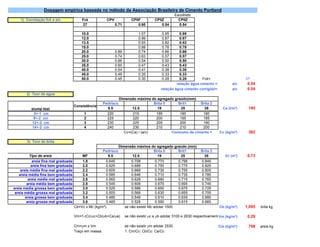

3. Escolhido:
1) Correlação fck e a/c Fck CPV CPIIF CPIIZ CPIIZ
27 0.71 0.60 0.54 0.54
10.0 1.07 0.95 0.95
12.0 0.99 0.87 0.87
13.5 0.93 0.82 0.82
15.0 0.88 0.78 0.78
20.0 0.89 0.74 0.66 0.66
25.0 0.74 0.63 0.57 0.57
30.0 0.66 0.54 0.50 0.50
35.0 0.60 0.47 0.43 0.43
40.0 0.54 0.41 0.38 0.38
45.0 0.49 0.35 0.33 0.33
50.0 0.45 0.30 0.28 0.28 Fck= 27
relação água cimento = a/c 0.54
relação água cimento corrigido= a/c 0.54
2) Teor de agua
Pedrisco Brita 0 Brit1 Brita 2
9.5 12.5 19 25 38 Ca (l/m³) 195
5+-1 cm 1 220 215 195 190 180
8+-2 cm 2 225 220 200 195 185
12+-2 cm 3 230 225 205 200 190
14+-2 cm 4 240 230 210 210 200
Cc=(Ca) / (a/c) Consumo de cimento = Cc (kg/m³) 362
3) Teor de brita
Pedrisco Brita 0 Brit1 Brita 2
Tipo de areia MF 9.5 12.5 19 25 38 Vc (m³) 0.73
areia fina mal graduada 1.8 0.645 0.708 0.770 0.795 0.845
areia fina bem graduada 2.0 0.625 0.688 0.750 0.775 0.825
areia média fina mal graduada 2.2 0.605 0.668 0.730 0.755 0.805
areia média fina bem graduada 2.4 0.585 0.648 0.710 0.735 0.785
areia média mal graduada 2.6 0.565 0.628 0.690 0.715 0.765
areia média bem graduada 2.8 0.545 0.608 0.670 0.695 0.745
areia média grossa bem graduada 3.0 0.525 0.588 0.650 0.675 0.725
areia média grossa mal graduada 3.2 0.505 0.568 0.630 0.655 0.705
areia grossa bem graduada 3.4 0.485 0.548 0.610 0.635 0.685
areia grossa mal graduada 3.6 0.465 0.528 0.590 0.615 0.665
Cb=Vc x Mc (kg/m³) se não existir Mc adotar 1500 Cb (kg/m³) 1,095 brita kg
Vm=1-(Cc/rc+Cb/rb+Ca/ra) se não existir rc e rb adotar 3100 e 2630 respectivamenteVm (kg/m³) 0.29
Cm=rm x Vm se não existir rm adotar 2530 Cm (kg/m³) 768 areia kg
Traço em massa: 1: Cm/Cc: Cb/Cc: Ca/Cc
Dimensão máxima do agregado graúdo (mm)
slump test
Dosagem empirica baseada no método da Associação Brasileira de Cimento Portland
Dimensão máxima do agregado graúdo(mm)
Consistência

5. 10.0
15.0
20.0
25.0
30.0
35.0
40.0
45.0
50.0
0.25 0.35 0.45 0.55 0.65 0.75 0.85 0.95
Mpa
a/c

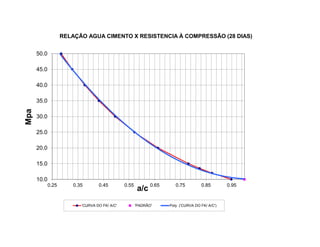

RELAÇÃO AGUA CIMENTO X RESISTENCIA À COMPRESSÃO (28 DIAS)
'CURVA DO FK/ A/C' 'PADRÃO' Poly. ('CURVA DO FK/ A/C')
