ESTRUTURAS DE CONTENÇÃO
Referências:
• Osvaldemar Marquetti – Livro: Muro de Arrimo

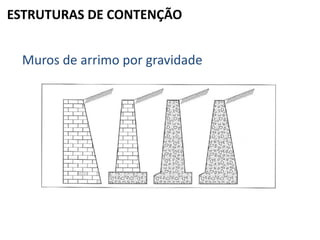

Muros de arrimo por gravidade

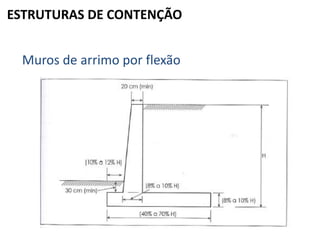

Muros de arrimo por flexão

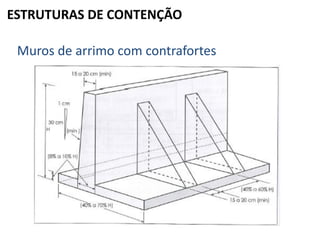

Muros de arrimo com contrafortes

Cortina de arrimo com contrafortes

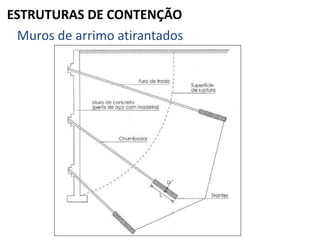

Muros de arrimo atirantados

Muro de arrimo fogueira

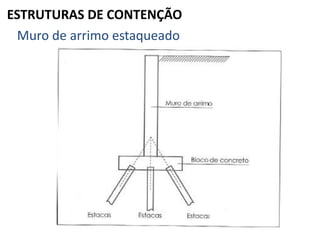

Muro de arrimo estaqueado

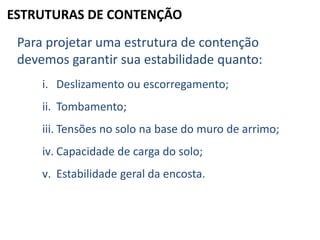

Para projetar uma estrutura de contenção
devemos garantir sua estabilidade quanto:
i. Deslizamento ou escorregamento;
ii. Tombamento;
iii. Tensões no solo na base do muro de arrimo;
iv. Capacidade de carga do solo;
v. Estabilidade geral da encosta.

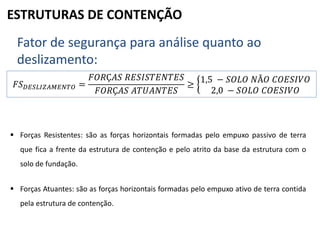

Fator de segurança para análise quanto ao
deslizamento:
𝐹𝑆 𝐷𝐸𝑆𝐿𝐼𝑍𝐴𝑀𝐸𝑁𝑇𝑂 =
𝐹𝑂𝑅Ç𝐴𝑆 𝑅𝐸𝑆𝐼𝑆𝑇𝐸𝑁𝑇𝐸𝑆
𝐹𝑂𝑅Ç𝐴𝑆 𝐴𝑇𝑈𝐴𝑁𝑇𝐸𝑆
≥
1,5 − 𝑆𝑂𝐿𝑂 𝑁Ã𝑂 𝐶𝑂𝐸𝑆𝐼𝑉𝑂
2,0 − 𝑆𝑂𝐿𝑂 𝐶𝑂𝐸𝑆𝐼𝑉𝑂
 Forças Resistentes: são as forças horizontais formadas pelo empuxo passivo de terra
que fica a frente da estrutura de contenção e pelo atrito da base da estrutura com o
solo de fundação.
 Forças Atuantes: são as forças horizontais formadas pelo empuxo ativo de terra contida
pela estrutura de contenção.

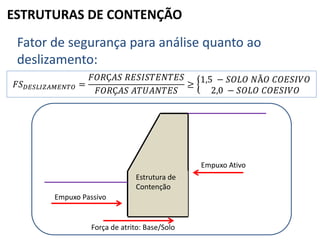

deslizamento:
≥
Empuxo Passivo
Força de atrito: Base/Solo
Empuxo Ativo
Estrutura de
Contenção

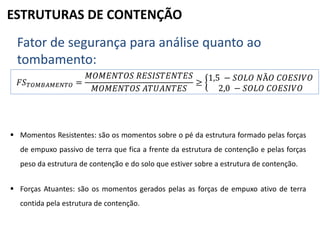

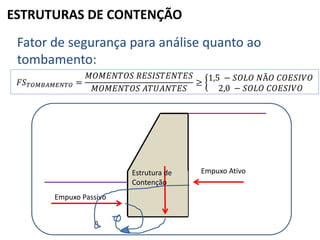

tombamento:
𝐹𝑆 𝑇𝑂𝑀𝐵𝐴𝑀𝐸𝑁𝑇𝑂 =
𝑀𝑂𝑀𝐸𝑁𝑇𝑂𝑆 𝑅𝐸𝑆𝐼𝑆𝑇𝐸𝑁𝑇𝐸𝑆
𝑀𝑂𝑀𝐸𝑁𝑇𝑂𝑆 𝐴𝑇𝑈𝐴𝑁𝑇𝐸𝑆
≥
 Momentos Resistentes: são os momentos sobre o pé da estrutura formado pelas forças
de empuxo passivo de terra que fica a frente da estrutura de contenção e pelas forças
peso da estrutura de contenção e do solo que estiver sobre a estrutura de contenção.
 Forças Atuantes: são os momentos gerados pelas as forças de empuxo ativo de terra
contida pela estrutura de contenção.

tombamento:
≥
Empuxo Passivo
Empuxo AtivoEstrutura de
Contenção

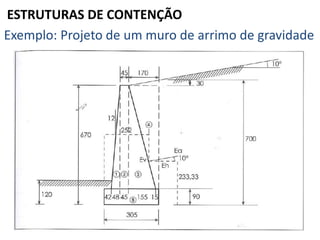

Exemplo: Projeto de um muro de arrimo de gravidade

Exemplo: Projeto de um muro de arrimo de gravidade.
Construção de alvenaria de pedra ou concreto ciclópico.
Pré-dimensionamento

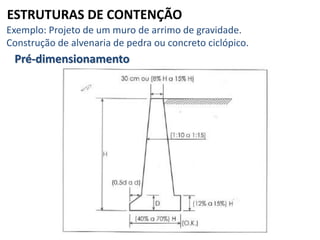

Exemplo: Projeto de um muro de arrimo de gravidade.
Construção de alvenaria de pedra ou concreto ciclópico.

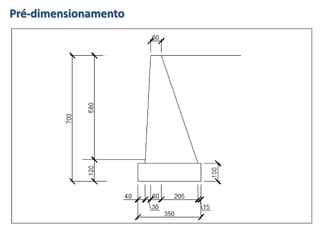

Pré-dimensionamento
BASE = 40% 𝑎 70%𝐻 =
40% = 0,4 ∙ 7,00 = 2,80𝑚
70% = 0,7 ∙ 7,00 = 4,90𝑚
𝐴𝑑𝑜𝑡𝑎𝑑𝑜 3,50𝑚
TOPO = 30𝑐𝑚 𝑜𝑢 8%𝐻 =
0,30𝑚
8%𝐻 = 0,08 ∙ 7,00 = 0,56𝑚
LADO DA BASE = 12% 𝑎 15%𝐻 =
12%𝐻 = 0,12 ∙ 7,00 = 0,84𝑚
15%𝐻 = 0,15 ∙ 7,00 = 1,05𝑚

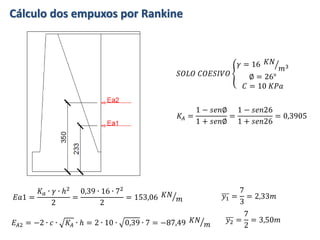

Cálculo dos empuxos por Rankine
𝐸𝑎1 =
𝐾 𝑎 ∙ 𝛾 ∙ ℎ2
2
=
0,39 ∙ 16 ∙ 72
2
= 153,06 𝐾𝑁
𝑚 𝑦1 =
7
3
= 2,33𝑚
𝐾𝐴 =
1 − 𝑠𝑒𝑛∅
1 + 𝑠𝑒𝑛∅
=
1 − 𝑠𝑒𝑛26
1 + 𝑠𝑒𝑛26
= 0,3905
𝐸𝐴2 = −2 ∙ 𝑐 ∙ 𝐾𝐴 ∙ ℎ = 2 ∙ 10 ∙ 0,39 ∙ 7 = −87,49 𝐾𝑁
𝑚
𝑦2 =
7
2
= 3,50𝑚
𝑆𝑂𝐿𝑂 𝐶𝑂𝐸𝑆𝐼𝑉𝑂
𝛾 = 16 𝐾𝑁
𝑚3
∅ = 26°
𝐶 = 10 𝐾𝑃𝑎

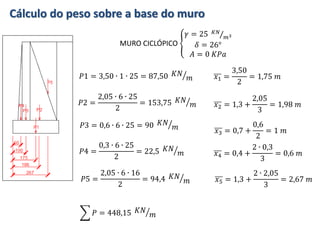

Cálculo do peso sobre a base do muro
𝑃1 = 3,50 ∙ 1 ∙ 25 = 87,50 𝐾𝑁
𝑚 𝑥1 =
3,50
2
= 1,75 𝑚
MURO CICLÓPICO
𝛾 = 25 𝐾𝑁
𝑚3
𝛿 = 26°
𝐴 = 0 𝐾𝑃𝑎
𝑃2 =
2,05 ∙ 6 ∙ 25
2
= 153,75 𝐾𝑁
𝑚 𝑥2 = 1,3 +
2,05
3
= 1,98 𝑚
𝑃3 = 0,6 ∙ 6 ∙ 25 = 90 𝐾𝑁
𝑚 𝑥3 = 0,7 +
0,6
2
= 1 𝑚
𝑃4 =
0,3 ∙ 6 ∙ 25
2
= 22,5 𝐾𝑁
𝑚
𝑃5 =
2,05 ∙ 6 ∙ 16
2
= 94,4 𝐾𝑁
𝑚 𝑥5 = 1,3 +
2 ∙ 2,05
3
= 2,67 𝑚
𝑥4 = 0,4 +
2 ∙ 0,3
3
= 0,6 𝑚
𝑃 = 448,15 𝐾𝑁
𝑚

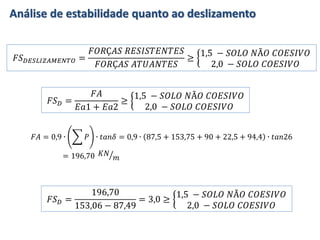

Análise de estabilidade quanto ao deslizamento
≥
𝐹𝑆 𝐷 =
𝐹𝐴
𝐸𝑎1 + 𝐸𝑎2
≥
𝐹𝐴 = 0,9 ∙ 𝑃 ∙ 𝑡𝑎𝑛𝛿 = 0,9 ∙ 87,5 + 153,75 + 90 + 22,5 + 94,4 ∙ 𝑡𝑎𝑛26
= 196,70 𝐾𝑁
𝑚
𝐹𝑆 𝐷 =
196,70
153,06 − 87,49
= 3,0 ≥

Análise de estabilidade quanto ao tombamento
≥
Momentos Resistentes:
𝑀𝐴 = 𝐸𝑎1 ∙ 𝑦1 = 356,63
Momentos Atuantes:
𝑀𝑅 = 𝑃1 ∙ 𝑥1 + 𝑃2 ∙ 𝑥2 + 𝑃3 ∙ 𝑥3 + 𝑃4 ∙ 𝑥4 + 𝑃5 ∙ 𝑥5 = 813,10
𝐹𝑆 𝑇 =
813
256
= 2,28 ≥

Análise no solo na base do muro
