1. ALVENARIA
1 – CONCEITOS
2 – TIPOS DE ALVENARIAS
Pedras artificiais
a) Tijolos cerâmicos - Elementos fabricados por prensagem ou extrusão
da argila, que após um processo de pré-secagem natural, passa pelo
processo de queima controlada sob alta temperatura, produzindo
blocos maciços ou furados com dimensões padronizadas e
normatizadas. São tradicionalmente utilizados nas alvenarias de
vedação nas construções.
b) Blocos de concreto - São elementos produzidos com dimensões de
19x19x39 cm e 15x19x39 cm, vazados com resistência a compressão
de até 30 MPa, assentados com argamassa, ou podem ser utilizados
em sistemas de construção em alvenaria armada.
c) Blocos silicocalcário
d) Blocos de concreto leve
e) Blocos de solo-cimento.
3 – ASSENTAMENTO DE ALVENARIAS DE TIJOLOS CERÂMICOS
Preparo da argamassa manualmente

2. 2/9
Preparo da argamassa com betoneira
Traço de argamassa em latas de 18litros para argamassa de assentamento
Aplicação Traço
Rendimento por
saco de cimento
Alvenaria de tijolos de
barro cozido (maciço)
1 lata de cimento
2 latas de cal
8 latas de areia
10m²
Alvenaria de tijolos
baianos ou furados
1 lata de cimento
2 latas de cal
8 latas de areia
16m²
Alvenaria de blocos de
concreto
1 lata de cimento
1/2 lata de cal
6 latas de areia
30m²

3. 3/9
Detalhe do nivelamento da elevação da alvenaria
Detalhe do prumo das alvenarias

4. 4/9
Colocação da argamassa de assentamento

5. 5/9
Assentamento do tijolo
Retirada do excesso de argamassa
Processo de assentamento
Argamassa rebatida
com a colher
1º método
Argamassa
abundante
Argamassa
aplicada no tijolo
com a colher
2º método

6. 6/9
Proteção das alvenarias na execução de vãos
45o
Vão de
janela
Provável trinca
colocar contraverga
Sobrecarga sobre
a esquadria
colocar verga
a) Vergas e contravergas para vãos de até 1,0 m pode-se executar o reforço
no próprio local conforme mostra a figura a seguir:
Vão
de
porta
0,30 <1,0 m 0,30
Pé-direito
2Ø1/ 4”
A
B
Cinta de argamassa 1:3
(cimento e areia)
Corte AB

7. 7/9
b) Para vãos de 1,0 a 2,0 m, as vergas podem ser executadas in loco ou pré-
moldadas. No caso da opção ficar em pré-moldadas haverá um ganho em
termos de produtividade. As dimensões mínimas estão mostradas na
figura a seguir:
Vão
de
janela
0,30 1,0 a 2,0 m 0,30
Cinta de concreto
armado 15 Mpa
3Ø1/ 4” s/ estribo
A
B
0,10
0,10
Corte AB
c) Paredes altas - nas alvenarias com altura superior a 3,0 m, deverão ser
previstas cintas de amarração intermediárias, dimensionadas, sobretudo,
para absorver a ação de cargas laterais. Acima de 5,0 m de altura, as
paredes deverão ser dimensionadas como alvenaria estrutural.
3.2.2 – Encunhamento das paredes
Na elevação do fechamento das alvenarias de vedação, durante a cura da
argamassa ocorre uma pequena redução de dimensões. Por esse motivo, junto às
lajes ou vigas superiores, após um tempo mínimo de 10 dias, deve-se executar o
encunhamento, que é realizado com o assentamento na última fiada com tijolos
cerâmicos maciços (cozidos) um pouco inclinados com argamassa relativamente
fraca (1: 3: 12 a 15 - cimento/cal hidratada/areia). Essa prática vem, no entanto,
sendo substituída pela utilização de novos materiais e técnicas com o objetivo de
obter um melhor rendimento, como por exemplo:
a) Cimento expansor - argamassa pronta para uso à base de cimento, que
com a adição de água expande-se ocupando o espaço deixado ou
ocorrido com a retração;
b) Polietileno expansor - produto com alta aderência que aplicado por meio
de aerosol aumenta de volume.

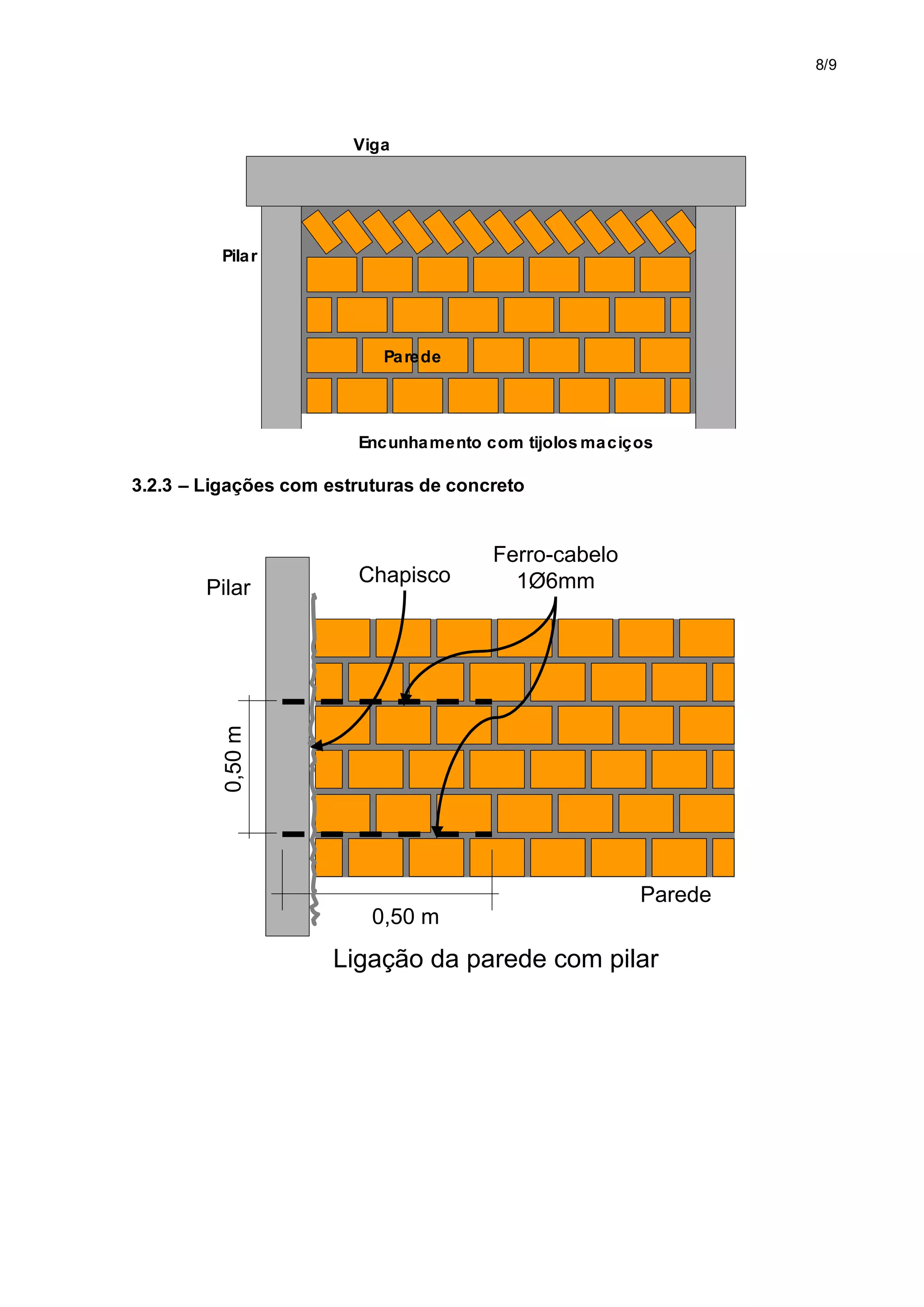

8. 8/9
Encunhamento com tijolos maciços
Pilar
Viga
Parede
3.2.3 – Ligações com estruturas de concreto
Ligação da parede com pilar
Pilar
Parede
0,50 m
0,50
m
Ferro-cabelo
1Ø6mm
Chapisco

9. 9/9
a) Nos encontros de paredes, onde não haja amarração, tratar a junta com
selante flexível (mastique garantindo acabamento e estanqueidade) e o
embutimento de tela de estuque na argamassa de revestimento (20 cm
para cada lado da junta) para evitar o destacamento do mesmo.
Parede
Parede
Junta
elevação
planta
Mastique
Tela

