O documento apresenta sete alternativas de sistemas de esgotamento sanitário estático para atender a população rural dispersa nos municípios de Caeté, Nova União e Taquaraçu de Minas. As alternativas incluem fossas sépticas, tanques de evapotranspiração e valas de filtração com estimativas de custos e manutenção para cada sistema. O documento também fornece detalhes técnicos sobre o funcionamento de cada alternativa.

1. PROJETOSPROJETOS DEDE SANEAMENTO BÁSICOSANEAMENTO BÁSICO
ALTERNATIVAS PARA AS LOCALIDADESALTERNATIVAS PARA AS LOCALIDADES
PERTENCENTES ÀPERTENCENTES À
UTE RIO TAQUARAÇU / PODEROSOUTE RIO TAQUARAÇU / PODEROSO--VERMELHOVERMELHOUTE RIO TAQUARAÇU / PODEROSOUTE RIO TAQUARAÇU / PODEROSO--VERMELHOVERMELHO
MUNICÍPIOS: TAQUARAÇU DE MINAS, NOVA UNIÃO EMUNICÍPIOS: TAQUARAÇU DE MINAS, NOVA UNIÃO E
CAETÉCAETÉ
Taquaraçu de Minas, 18 de abril de 2017 1

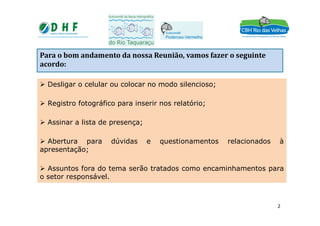

2. Para o bom andamento da nossa Reunião, vamos fazer o seguinte
acordo:
Para o bom andamento da nos Desligar o celular ou colocar no modo
silencioso;
Registro fotográfico para inserir nos relatório;
 Desligar o celular ou colocar no modo silencioso;
 Registro fotográfico para inserir nos relatório;
Registro fotográfico para inserir nos relatório;
Assinar a lista de presença;
Abertura para dúvidas e questionamentos relacionados à apresentação;
a Reunião, vamos fazer o seguinte acordo:
 Assinar a lista de presença;
 Abertura para dúvidas e questionamentos relacionados à
apresentação;
 Assuntos fora do tema serão tratados como encaminhamentos para
o setor responsável.
2

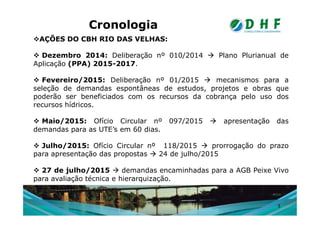

3. CronologiaCronologia
AÇÕES DO CBH RIO DAS VELHAS:
 Dezembro 2014: Deliberação nº 010/2014  Plano Plurianual de
Aplicação (PPA) 2015-2017.
 Fevereiro/2015: Deliberação nº 01/2015  mecanismos para a
seleção de demandas espontâneas de estudos, projetos e obras que
poderão ser beneficiados com os recursos da cobrança pelo uso dos
recursos hídricos.
 Maio/2015: Ofício Circular nº 097/2015  apresentação das
demandas para as UTE’s em 60 dias.
 Julho/2015: Ofício Circular nº 118/2015  prorrogação do prazo
para apresentação das propostas  24 de julho/2015
 27 de julho/2015  demandas encaminhadas para a AGB Peixe Vivo
para avaliação técnica e hierarquização.
3

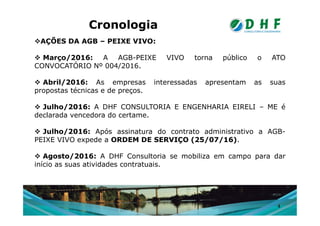

4. CronologiaCronologia
AÇÕES DA AGB – PEIXE VIVO:
 Março/2016: A AGB-PEIXE VIVO torna público o ATO
CONVOCATÓRIO Nº 004/2016.
 Abril/2016: As empresas interessadas apresentam as suas
propostas técnicas e de preços.
 Julho/2016: A DHF CONSULTORIA E ENGENHARIA EIRELI – ME é
declarada vencedora do certame.declarada vencedora do certame.
 Julho/2016: Após assinatura do contrato administrativo a AGB-
PEIXE VIVO expede a ORDEM DE SERVIÇO (25/07/16).
 Agosto/2016: A DHF Consultoria se mobiliza em campo para dar
início as suas atividades contratuais.
4

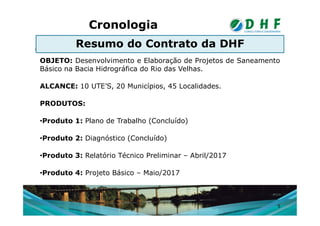

5. CronologiaCronologia

Resumo do Contrato da DHF
OBJETO: Desenvolvimento e Elaboração de Projetos de Saneamento
Básico na Bacia Hidrográfica do Rio das Velhas.
ALCANCE: 10 UTE’S, 20 Municípios, 45 Localidades.
PRODUTOS:
•Produto 1: Plano de Trabalho (Concluído)
•Produto 2: Diagnóstico (Concluído)
•Produto 3: Relatório Técnico Preliminar – Abril/2017
•Produto 4: Projeto Básico – Maio/2017
5

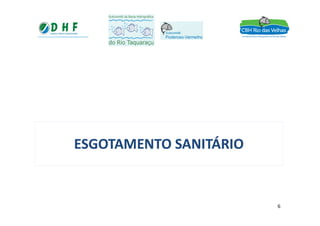

6. ESGOTAMENTO SANITÁRIOESGOTAMENTO SANITÁRIOESGOTAMENTO SANITÁRIOESGOTAMENTO SANITÁRIO
6

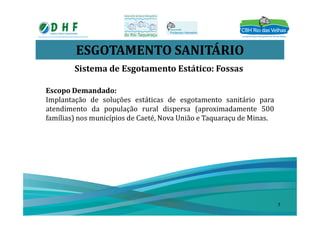

7. ESGOTAMENTO SANITÁRIO
Sistema de Esgotamento Estático: Fossas
Escopo Demandado:
Implantação de soluções estáticas de esgotamento sanitário para
atendimento da população rural dispersa (aproximadamente 500
famílias) nos municípios de Caeté, Nova União e Taquaraçu de Minas.
7

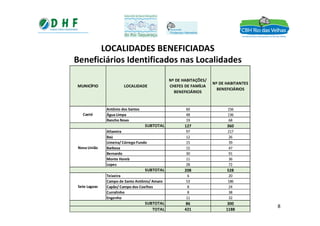

8. LOCALIDADES BENEFICIADAS
Beneficiários Identificados nas Localidades
Antônio dos Santos 60 156
Água Limpa 48 136
MUNICÍPIO LOCALIDADE
Nº DE HABITAÇÕES/
CHEFES DE FAMÍLIA
BENEFICIÁRIOS
Caeté
Nº DE HABITANTES
BENEFICIÁRIOS
8
Água Limpa 48 136
Rancho Novo 19 68
127 360
Altamira 97 217
Baú 12 26
Limeira/ Córrego Fundo 15 39
Barbosa 15 47
Bernardo 30 91
Monte Horeb 11 36
Lopes 28 72
208 528
Teixeira 6 20
Campo de Santo Antônio/ Amaro 53 186
Capão/ Campo dos Coelhos 8 24
Curralinho 8 38
Engenho 11 32
86 300
421 1188TOTAL
Nova União
Caeté
SUBTOTAL
SUBTOTAL
Sete Lagoas
SUBTOTAL

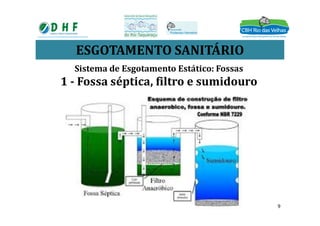

9. ESGOTAMENTO SANITÁRIO
Sistema de Esgotamento Estático: Fossas
1 - Fossa séptica, filtro e sumidouro
9

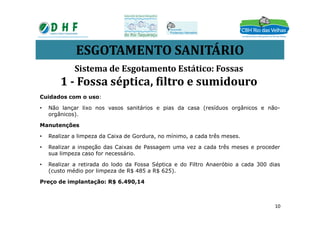

10. ESGOTAMENTO SANITÁRIO
Cuidados com o uso:
• Não lançar lixo nos vasos sanitários e pias da casa (resíduos orgânicos e não-
orgânicos).
Sistema de Esgotamento Estático: Fossas
1 - Fossa séptica, filtro e sumidouro
orgânicos).
Manutenções
• Realizar a limpeza da Caixa de Gordura, no mínimo, a cada três meses.
• Realizar a inspeção das Caixas de Passagem uma vez a cada três meses e proceder
sua limpeza caso for necessário.
• Realizar a retirada do lodo da Fossa Séptica e do Filtro Anaeróbio a cada 300 dias
(custo médio por limpeza de R$ 485 a R$ 625).
Preço de implantação: R$ 6.490,14
10

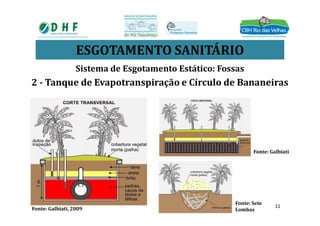

11. ESGOTAMENTO SANITÁRIO
Sistema de Esgotamento Estático: Fossas
2 - Tanque de Evapotranspiração e Círculo de Bananeiras
Fonte: Galbiati, 2009
Fonte: Sete
Lombas
Fonte: Galbiati
11

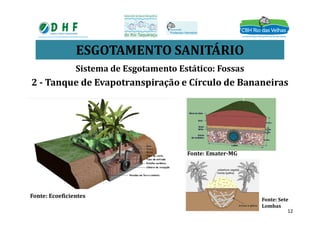

12. ESGOTAMENTO SANITÁRIO
Sistema de Esgotamento Estático: Fossas
2 - Tanque de Evapotranspiração e Círculo de Bananeiras
Fonte: Ecoeficientes
Fonte: Emater-MG
Fonte: Sete
Lombas
12

13. ESGOTAMENTO SANITÁRIO
Cuidados com o uso:
• Não lançar lixo nos vasos sanitários e pias da casa (resíduos orgânicos e não-orgânicos).
Manutenções
Sistema de Esgotamento Estático: Fossas
2 - Tanque de Evapotranspiração
Manutenções
• Realizar a rega das plantas nos primeiros 15 dias ou até que as plantas visualmente não
necessitem de água externa.
• Realizar a limpeza da Caixa de Gordura, no mínimo, a cada três meses.
• Realizar a inspeção das Caixas de Passagem uma vez a cada três meses e proceder sua
limpeza caso for necessário.
• Realizar inspeção do tubo extravasor do TEvap mensalmente para verificar se alguma
medida precisa ser tomada em relação ao manejo das espécies vegetais.
• Manejo das espécies vegetais plantadas no tanque, com eventuais podas, retirada de
folhagem seca, substituições e plantio de novas plantas.
• Plantar as bananeiras inclinadas e na periferia e não sobre a câmara de digestão.
• Manter a superfície abaulada e protegida por folhagem e resto de podas.
• Manter o TEvap cercado para evitar pisoteamento de animais.
Preço de implantação: R$ 6.538,57 13

14. ESGOTAMENTO SANITÁRIO
Sistema de Esgotamento Estático: Fossas

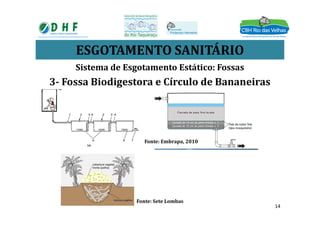

3- Fossa Biodigestora e Círculo de Bananeiras
Fonte: Embrapa, 2010
Fonte: Sete Lombas
14

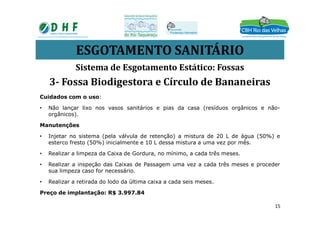

15. ESGOTAMENTO SANITÁRIO
Cuidados com o uso:
• Não lançar lixo nos vasos sanitários e pias da casa (resíduos orgânicos e não-
orgânicos).
Sistema de Esgotamento Estático: Fossas
3- Fossa Biodigestora e Círculo de Bananeiras
orgânicos).
Manutenções
• Injetar no sistema (pela válvula de retenção) a mistura de 20 L de água (50%) e
esterco fresto (50%) inicialmente e 10 L dessa mistura a uma vez por mês.
• Realizar a limpeza da Caixa de Gordura, no mínimo, a cada três meses.
• Realizar a inspeção das Caixas de Passagem uma vez a cada três meses e proceder
sua limpeza caso for necessário.
• Realizar a retirada do lodo da última caixa a cada seis meses.
Preço de implantação: R$ 3.997.84
15

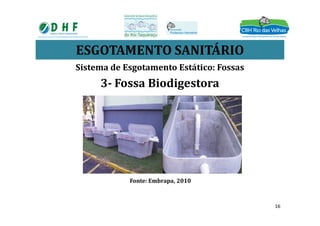

16. ESGOTAMENTO SANITÁRIO
Sistema de Esgotamento Estático: Fossas
3- Fossa Biodigestora
Fonte: Embrapa, 2010
16

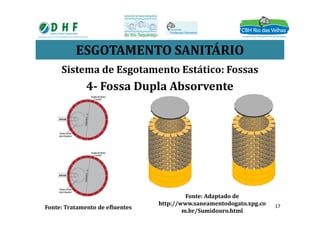

17. ESGOTAMENTO SANITÁRIO
Sistema de Esgotamento Estático: Fossas
4- Fossa Dupla Absorvente
Fonte: Tratamento de efluentes
Fonte: Adaptado de
http://www.saneamentodogato.xpg.co
m.br/Sumidouro.html
17

18. ESGOTAMENTO SANITÁRIO
Sistema de Esgotamento Estático: Fossas
4- Fossa Dupla Absorvente
Cuidados com o uso:
• Não lançar lixo nos vasos sanitários e pias da casa (resíduos orgânicos e não-
orgânicos).orgânicos).
Manutenções
• Realizar a limpeza da Caixa de Gordura, no mínimo, a cada três meses.
• Realizar a inspeção das Caixas de Passagem uma vez a cada três meses e proceder
sua limpeza caso for necessário.
• Alternar o uso da unidade da Fossa Absorvente a cada ano, manobrando os registros
existentes.
• Destampar por um ano a Fossa Absorvente que teve uso paralizado para secar o lodo.
• Realizar a retirada do lodo seco após um ano de não utilização da unidade, ou seja,
retirar o lodo logo antes de voltar a utilizar aquela unidade. Utilizar a Pá.
Preço de implantação: R$ 4.746,14
18

19. ESGOTAMENTO SANITÁRIO
Sistema de Esgotamento Estático: Fossas

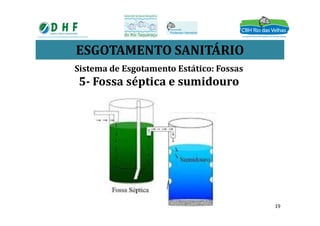

5- Fossa séptica e sumidouro
19

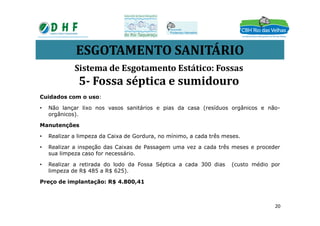

20. ESGOTAMENTO SANITÁRIO
Cuidados com o uso:
• Não lançar lixo nos vasos sanitários e pias da casa (resíduos orgânicos e não-
orgânicos).
Sistema de Esgotamento Estático: Fossas
5- Fossa séptica e sumidouro
orgânicos).
Manutenções
• Realizar a limpeza da Caixa de Gordura, no mínimo, a cada três meses.
• Realizar a inspeção das Caixas de Passagem uma vez a cada três meses e proceder
sua limpeza caso for necessário.
• Realizar a retirada do lodo da Fossa Séptica a cada 300 dias (custo médio por
limpeza de R$ 485 a R$ 625).
Preço de implantação: R$ 4.800,41
20

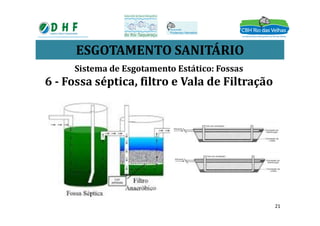

21. ESGOTAMENTO SANITÁRIO
Sistema de Esgotamento Estático: Fossas
6 - Fossa séptica, filtro e Vala de Filtração
21

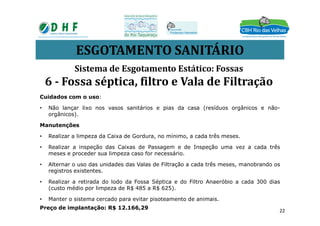

22. ESGOTAMENTO SANITÁRIO
Cuidados com o uso:
• Não lançar lixo nos vasos sanitários e pias da casa (resíduos orgânicos e não-
orgânicos).
Sistema de Esgotamento Estático: Fossas
6 - Fossa séptica, filtro e Vala de Filtração
orgânicos).
Manutenções
• Realizar a limpeza da Caixa de Gordura, no mínimo, a cada três meses.
• Realizar a inspeção das Caixas de Passagem e de Inspeção uma vez a cada três
meses e proceder sua limpeza caso for necessário.
• Alternar o uso das unidades das Valas de Filtração a cada três meses, manobrando os
registros existentes.
• Realizar a retirada do lodo da Fossa Séptica e do Filtro Anaeróbio a cada 300 dias
(custo médio por limpeza de R$ 485 a R$ 625).
• Manter o sistema cercado para evitar pisoteamento de animais.
Preço de implantação: R$ 12.166,29
22

23. ESGOTAMENTO SANITÁRIO
Sistema de Esgotamento Estático: Fossas

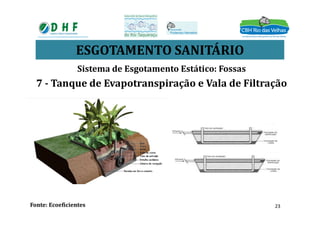

7 - Tanque de Evapotranspiração e Vala de Filtração
Fonte: Ecoeficientes 23

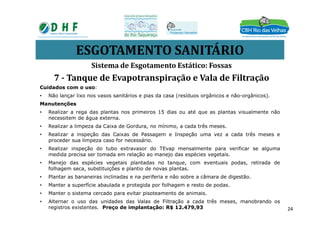

24. ESGOTAMENTO SANITÁRIO
Cuidados com o uso:
• Não lançar lixo nos vasos sanitários e pias da casa (resíduos orgânicos e não-orgânicos).
Manutenções
• Realizar a rega das plantas nos primeiros 15 dias ou até que as plantas visualmente não
Sistema de Esgotamento Estático: Fossas
7 - Tanque de Evapotranspiração e Vala de Filtração
• Realizar a rega das plantas nos primeiros 15 dias ou até que as plantas visualmente não
necessitem de água externa.
• Realizar a limpeza da Caixa de Gordura, no mínimo, a cada três meses.
• Realizar a inspeção das Caixas de Passagem e Inspeção uma vez a cada três meses e
proceder sua limpeza caso for necessário.
• Realizar inspeção do tubo extravasor do TEvap mensalmente para verificar se alguma
medida precisa ser tomada em relação ao manejo das espécies vegetais.
• Manejo das espécies vegetais plantadas no tanque, com eventuais podas, retirada de
folhagem seca, substituições e plantio de novas plantas.
• Plantar as bananeiras inclinadas e na periferia e não sobre a câmara de digestão.
• Manter a superfície abaulada e protegida por folhagem e resto de podas.
• Manter o sistema cercado para evitar pisoteamento de animais.
• Alternar o uso das unidades das Valas de Filtração a cada três meses, manobrando os
registros existentes. Preço de implantação: R$ 12.479,93 24

25. ESGOTAMENTO SANITÁRIO
Sistema de Esgotamento Estático: Fossas

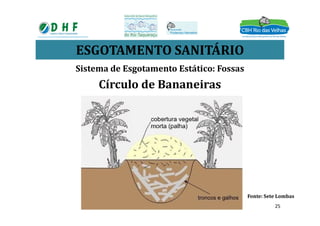

Círculo de Bananeiras
Fonte: Sete Lombas
25

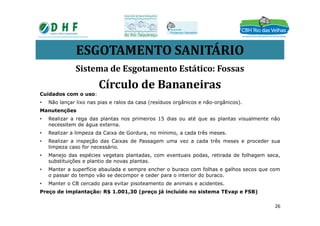

26. ESGOTAMENTO SANITÁRIO
Sistema de Esgotamento Estático: Fossas
Círculo de Bananeiras
Cuidados com o uso:
• Não lançar lixo nas pias e ralos da casa (resíduos orgânicos e não-orgânicos).
ManutençõesManutenções
• Realizar a rega das plantas nos primeiros 15 dias ou até que as plantas visualmente não
necessitem de água externa.
• Realizar a limpeza da Caixa de Gordura, no mínimo, a cada três meses.
• Realizar a inspeção das Caixas de Passagem uma vez a cada três meses e proceder sua
limpeza caso for necessário.
• Manejo das espécies vegetais plantadas, com eventuais podas, retirada de folhagem seca,
substituições e plantio de novas plantas.
• Manter a superfície abaulada e sempre encher o buraco com folhas e galhos secos que com
o passar do tempo vão se decompor e ceder para o interior do buraco.
• Manter o CB cercado para evitar pisoteamento de animais e acidentes.
Preço de implantação: R$ 1.001,30 (preço já incluído no sistema TEvap e FSB)
26

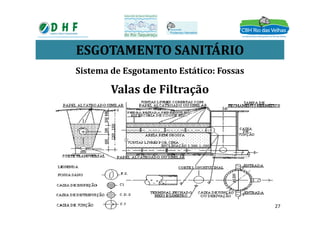

27. ESGOTAMENTO SANITÁRIO
Sistema de Esgotamento Estático: Fossas
Valas de Filtração
27

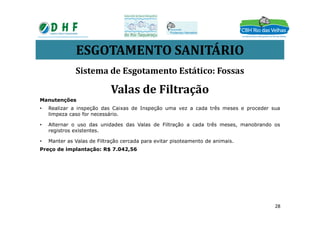

28. ESGOTAMENTO SANITÁRIO
Manutenções
• Realizar a inspeção das Caixas de Inspeção uma vez a cada três meses e proceder sua
limpeza caso for necessário.
Sistema de Esgotamento Estático: Fossas
Valas de Filtração
limpeza caso for necessário.
• Alternar o uso das unidades das Valas de Filtração a cada três meses, manobrando os
registros existentes.
• Manter as Valas de Filtração cercada para evitar pisoteamento de animais.
Preço de implantação: R$ 7.042,56
28

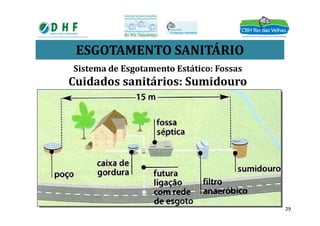

29. ESGOTAMENTO SANITÁRIO
Sistema de Esgotamento Estático: Fossas
Cuidados sanitários: Sumidouro
29

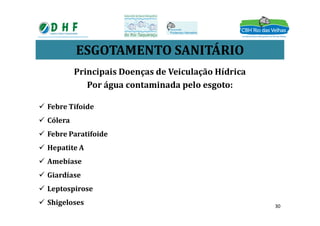

30. ESGOTAMENTO SANITÁRIO
Principais Doenças de Veiculação Hídrica
Por água contaminada pelo esgoto:
 Febre Tifoide
 Cólera
 Febre Paratifoide
 Hepatite A
 Amebíase
 Giardíase
 Leptospirose
 Shigeloses 30

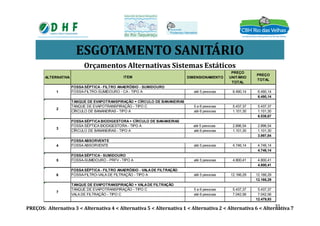

31. ESGOTAMENTO SANITÁRIO
Orçamentos Alternativas Sistemas Estáticos
ALTERNATIVA DIMENSIONAMENTO
PREÇO
UNITÁRIO
TOTAL
PREÇO
TOTAL
até 5 pessoas 6.490,14 6.490,14
6.490,14
5 a 6 pessoas 5.437,37 5.437,37
até 6 pessoas 1.101,30 1.101,30
ITEM
1
FOSSASÉPTICA- FILTRO ANAERÓBIO - SUMIDOURO
FOSSA-FILTRO-SUMIDOURO - CA - TIPO A
2
TANQUE DE EVAPOTRANSPIRAÇÃO + CÍRCULO DE BANANEIRAS
TANQUE DE EVAPOTRANSPIRAÇÃO - TIPO C
CÍRCULO DE BANANEIRAS - TIPO A
PREÇOS: Alternativa 3 < Alternativa 4 < Alternativa 5 < Alternativa 1 < Alternativa 2 < Alternativa 6 < Alternativa 7
até 6 pessoas 1.101,30 1.101,30
6.538,67
até 5 pessoas 2.896,54 2.896,54
até 6 pessoas 1.101,30 1.101,30
3.997,84
até 5 pessoas 4.746,14 4.746,14
4.746,14
até 5 pessoas 4.800,41 4.800,41
4.800,41
até 5 pessoas 12.166,29 12.166,29
12.166,29
5 a 6 pessoas 5.437,37 5.437,37
até 6 pessoas 7.042,56 7.042,56
12.479,93
6
FOSSASÉPTICA- FILTRO ANAERÓBIO - VALADE FILTRAÇÃO
FOSSA-FILTRO-VALA DE FILTRAÇÃO - TIPO A
7
TANQUE DE EVAPOTRANSPIRAÇÃO + VALADE FILTRAÇÃO
TANQUE DE EVAPOTRANSPIRAÇÃO - TIPO C
VALA DE FILTRAÇÃO - TIPO C
3
FOSSASÉPTICABIODIGESTORA+ CÍRCULO DE BANANEIRAS
FOSSA SÉPTICA BIODIGESTORA - TIPO A
CÍRCULO DE BANANEIRAS - TIPO A
CÍRCULO DE BANANEIRAS - TIPO A
4
FOSSAABSORVENTE
FOSSA ABSORVENTE
5
FOSSASÉPTICA- SUMIDOURO
FOSSA-SUMIDOURO - PRFV - TIPO A
31

32. Diagnóstico Geral da Demanda
Final da Abordagem Esgotamento Sanitário.
3232

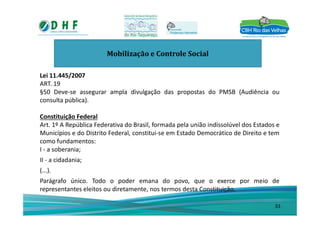

33. Mobilização e Controle Social
Lei 11.445/2007
ART. 19
§50 Deve-se assegurar ampla divulgação das propostas do PMSB (Audiência ou
consulta pública).
Constituição FederalConstituição Federal
Art. 1º A República Federativa do Brasil, formada pela união indissolúvel dos Estados e
Municípios e do Distrito Federal, constitui-se em Estado Democrático de Direito e tem
como fundamentos:
I - a soberania;
II - a cidadania;
(...).
Parágrafo único. Todo o poder emana do povo, que o exerce por meio de
representantes eleitos ou diretamente, nos termos desta Constituição.
33

34. Mobilização e Controle Social
É um instrumento pelo qual a sociedade organizada tem
a capacidade de atuar nas políticas públicas, em conjunto
com o Estado, para estabelecer suas necessidades,
interesses e controlar a execução destas políticas.interesses e controlar a execução destas políticas.
Controle
Natural:
Associações,
Fundações,
Sindicatos e
outros
Controle
Instituciona
l: PROCON,
Ministério
Público
34

35. Controle Social
É importante ressaltar que em conjunto com a empresa de saneamento
responsável pela obra, é necessário promover orientação técnica para os
beneficiários durante e após a manutenção do projeto (obra). .
35

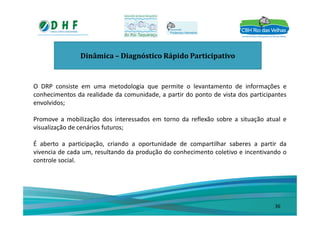

36. Dinâmica – Diagnóstico Rápido Participativo
O DRP consiste em uma metodologia que permite o levantamento de informações e
conhecimentos da realidade da comunidade, a partir do ponto de vista dos participantes
envolvidos;
Promove a mobilização dos interessados em torno da reflexão sobre a situação atual e
visualização de cenários futuros;
É aberto a participação, criando a oportunidade de compartilhar saberes a partir da
vivencia de cada um, resultando da produção do conhecimento coletivo e incentivando o
controle social.
36

37. 37

38. Dinâmica – Diagnóstico Rápido Participativo
A sua participação é fundamental para melhorar a
saúde e o ambiente de sua cidade.
Contribua com a elaboração dos Projetos de
Saneamento em sua região.
38

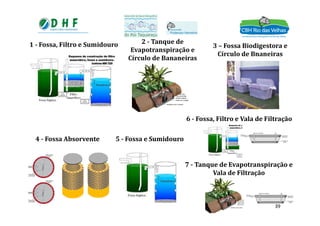

39. 2 - Tanque de
Evapotranspiração e
Círculo de Bananeiras
1 - Fossa, Filtro e Sumidouro 3 – Fossa Biodigestora e
Círculo de Bnaneiras
5 - Fossa e Sumidouro4 - Fossa Absorvente
6 - Fossa, Filtro e Vala de Filtração
7 - Tanque de Evapotranspiração e
Vala de Filtração
39

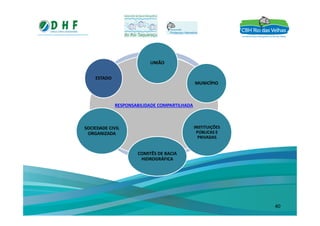

40. RESPONSABILIDADE COMPARTILHADA
UNIÃO
MUNICÍPIO
ESTADO
INSTITUIÇÕES
PÚBLICAS E
PRIVADAS
COMITÊS DE BACIA
HIDROGRÁFICA
SOCIEDADE CIVIL
ORGANIZADA
40

41. Título Fonte Museo 500 regular corpo 20
Sub-Título Fonte Museo 100 regular corpo 16
Apoio Técnico Realização
Obrigado!
41
Apoio Técnico Realização
Romeu Sant’Anna Filho
Tel: (031) 99950-9638
Felipe Toledo
felipetoledo@gmail.com
Tel: (031) 98896-7846
Cristiane Hubner
hubnercristiane@gmail.com
Contato: comunicadhf@gmail.com
41
