1. CARTOGRAFIA TEMÁTICA
QUANTITATIVA

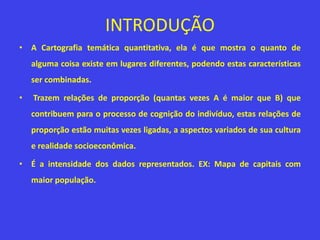

2. INTRODUÇÃO
• A Cartografia temática quantitativa, ela é que mostra o quanto de
alguma coisa existe em lugares diferentes, podendo estas características
ser combinadas.
• Trazem relações de proporção (quantas vezes A é maior que B) que
contribuem para o processo de cognição do indivíduo, estas relações de
proporção estão muitas vezes ligadas, a aspectos variados de sua cultura
e realidade socioeconômica.
• É a intensidade dos dados representados. EX: Mapa de capitais com
maior população.

3. CARACTERISTICAS

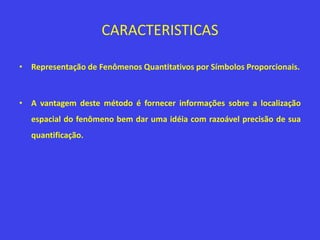

• Representação de Fenômenos Quantitativos por Símbolos Proporcionais.
• A vantagem deste método é fornecer informações sobre a localização
espacial do fenômeno bem dar uma idéia com razoável precisão de sua
quantificação.

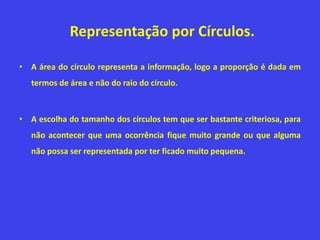

4. Representação por Círculos.
• A área do círculo representa a informação, logo a proporção é dada em
termos de área e não do raio do círculo.
• A escolha do tamanho dos círculos tem que ser bastante criteriosa, para
não acontecer que uma ocorrência fique muito grande ou que alguma
não possa ser representada por ter ficado muito pequena.

5. Fonte: Google

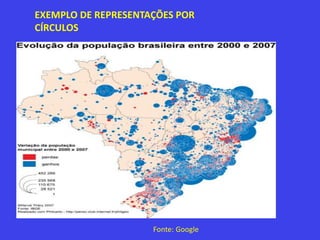

EXEMPLO DE REPRESENTAÇÕES POR
CÍRCULOS

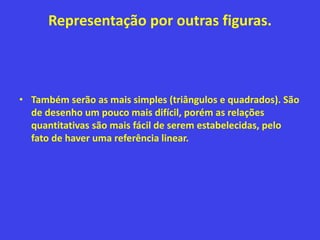

6. Representação por outras figuras.
• Também serão as mais simples (triângulos e quadrados). São
de desenho um pouco mais difícil, porém as relações
quantitativas são mais fácil de serem estabelecidas, pelo
fato de haver uma referência linear.

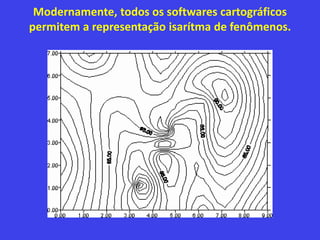

7. Modernamente, todos os softwares cartográficos
permitem a representação isarítma de fenômenos.

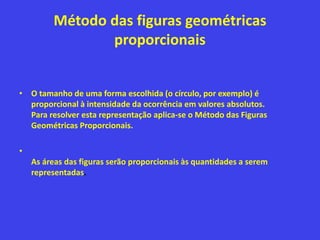

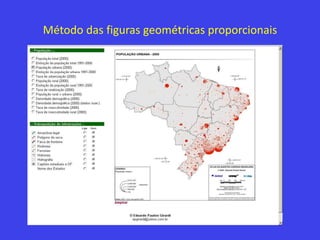

8. Método das figuras geométricas
proporcionais
• O tamanho de uma forma escolhida (o círculo, por exemplo) é
proporcional à intensidade da ocorrência em valores absolutos.
Para resolver esta representação aplica-se o Método das Figuras
Geométricas Proporcionais.
•
As áreas das figuras serão proporcionais às quantidades a serem
representadas.

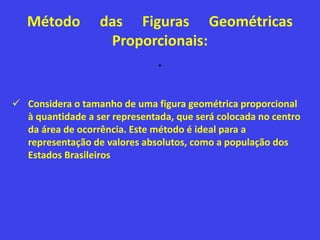

9. Método das Figuras Geométricas
Proporcionais:
.
 Considera o tamanho de uma figura geométrica proporcional
à quantidade a ser representada, que será colocada no centro
da área de ocorrência. Este método é ideal para a
representação de valores absolutos, como a população dos
Estados Brasileiros

10. Método das figuras geométricas proporcionais

11. Método das Figuras Geométricas
Proporcionais:

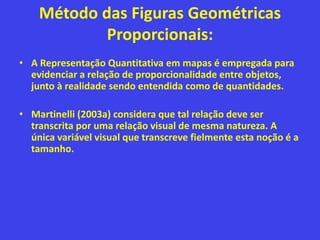

• A Representação Quantitativa em mapas é empregada para
evidenciar a relação de proporcionalidade entre objetos,
junto à realidade sendo entendida como de quantidades.
• Martinelli (2003a) considera que tal relação deve ser
transcrita por uma relação visual de mesma natureza. A
única variável visual que transcreve fielmente esta noção é a
tamanho.

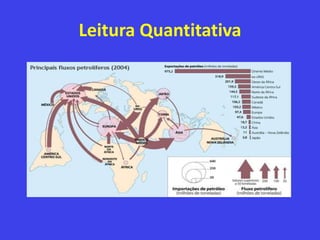

12. Leitura Quantitativa

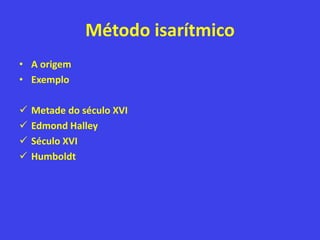

13. Método isarítmico
• A origem
• Exemplo
 Metade do século XVI
 Edmond Halley
 Século XVI
 Humboldt

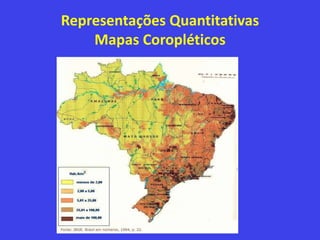

14. Representações Quantitativas
Mapas Coropléticos

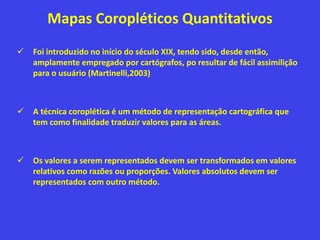

15. Mapas Coropléticos Quantitativos
 Foi introduzido no início do século XIX, tendo sido, desde então,
amplamente empregado por cartógrafos, po resultar de fácil assimilição
para o usuário (Martinelli,2003)
 A técnica coroplética é um método de representação cartográfica que
tem como finalidade traduzir valores para as áreas.
 Os valores a serem representados devem ser transformados em valores
relativos como razões ou proporções. Valores absolutos devem ser
representados com outro método.

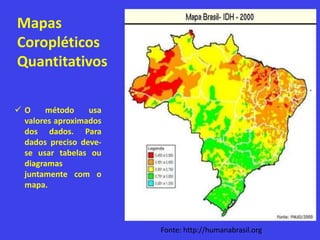

16. Mapas
Coropléticos
Quantitativos
 O método usa
valores aproximados
dos dados. Para
dados preciso deve-
se usar tabelas ou
diagramas
juntamente com o
mapa.
Fonte: http://humanabrasil.org

17. Mapas
Coropléticos
Quantitativos

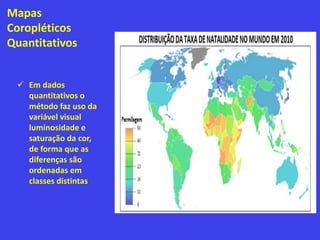

 Em dados
quantitativos o
método faz uso da
variável visual
luminosidade e
saturação da cor,
de forma que as
diferenças são
ordenadas em
classes distintas

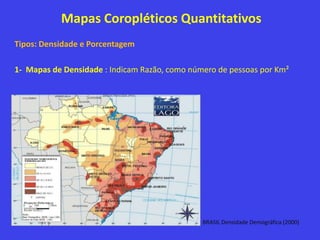

18. Mapas Coropléticos Quantitativos
Tipos: Densidade e Porcentagem
1- Mapas de Densidade : Indicam Razão, como número de pessoas por Km²
BRASIL Densidade Demográfica (2000)

19. Mapas Coropléticos Quantitativos

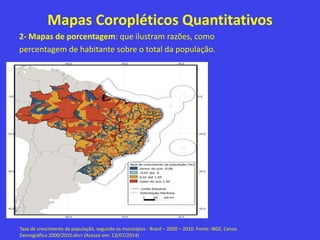

2- Mapas de porcentagem: que ilustram razões, como
percentagem de habitante sobre o total da população.
Taxa de crescimento da população, segundo os municípios - Brasil – 2000 – 2010. Fonte: IBGE, Censo
Demográfico 2000/2010.div> (Acesso em: 13/07/2014)

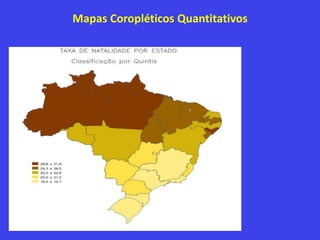

20. Mapas Coropléticos Quantitativos

21. Mapas Coropléticos Quantitativos

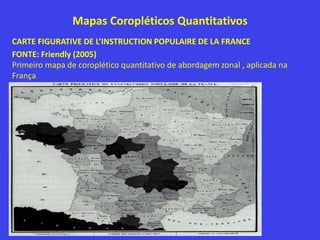

CARTE FIGURATIVE DE L’INSTRUCTION POPULAIRE DE LA FRANCE
FONTE: Friendly (2005)
Primeiro mapa de coroplético quantitativo de abordagem zonal , aplicada na
França

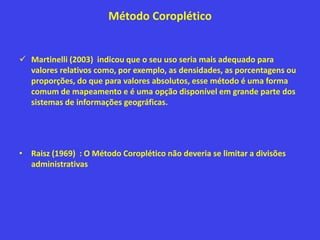

22. Método Coroplético
 Martinelli (2003) indicou que o seu uso seria mais adequado para
valores relativos como, por exemplo, as densidades, as porcentagens ou
proporções, do que para valores absolutos, esse método é uma forma
comum de mapeamento e é uma opção disponível em grande parte dos
sistemas de informações geográficas.
• Raisz (1969) : O Método Coroplético não deveria se limitar a divisões
administrativas

23. Método Coroplético
Clássificação dos dados

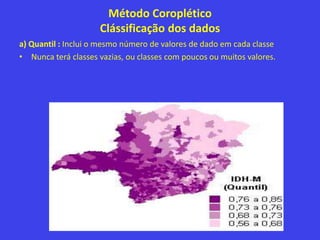

a) Quantil : Inclui o mesmo número de valores de dado em cada classe
• Nunca terá classes vazias, ou classes com poucos ou muitos valores.

24. Método Coroplético
Clássificação dos dados
b) Intervalo Igual: A diferença entre o valor superior e o inferior de cada
classe é praticamente o mesmo
• Facilmente interpretado pelos leitores. Úteis para a comparação entre
uma série de mapas.

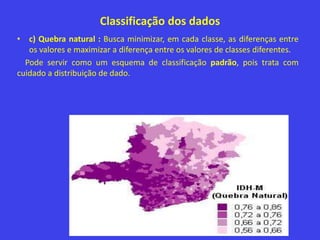

25. Classificação dos dados
• c) Quebra natural : Busca minimizar, em cada classe, as diferenças entre
os valores e maximizar a diferença entre os valores de classes diferentes.
Pode servir como um esquema de classificação padrão, pois trata com
cuidado a distribuição de dado.

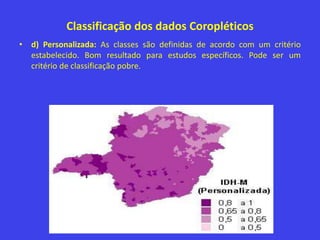

26. Classificação dos dados Coropléticos
• d) Personalizada: As classes são definidas de acordo com um critério
estabelecido. Bom resultado para estudos específicos. Pode ser um
critério de classificação pobre.

27. Limite das Classes Coropléticas
• SELEÇÃO DE INTERVALOS DE CLASSES (REGRAS)
As classes não podem se sobrepor:
• 0 – 20
• 18 – 30
• 28 – 40
(Errado)
• Obs: Os limites das classes devem ser bem definidos
• Os intervalos selecionados devem cobrir todos os dados, do mais baixo
até o mais alto.
• Nenhum valor deve começar com o valor que é igual ao maior valor da
classe precedente. Exemplo:

28. Limite das Classes Coropléticas

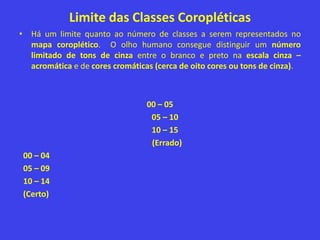

• Há um limite quanto ao número de classes a serem representados no
mapa coroplético. O olho humano consegue distinguir um número
limitado de tons de cinza entre o branco e preto na escala cinza –
acromática e de cores cromáticas (cerca de oito cores ou tons de cinza).
00 – 05
05 – 10
10 – 15
(Errado)
00 – 04
05 – 09
10 – 14
(Certo)

29. Mapas Coropléticos

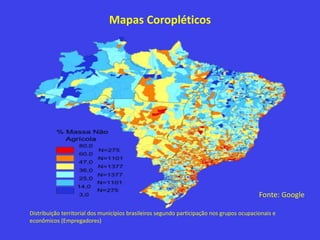

Distribuição territorial dos municípios brasileiros segundo participação nos grupos ocupacionais e
econômicos (Empregadores)
Fonte: Google

30. Representações Quantitativas
Dinâmicas
 Refere-se especificamente à manifestação interativa da informação
espacial, com a respectiva visualização, possível em tempo real, fruto dos
grandes avanços tecnológicos, envolvendo a geomática, a animação
onde possibilitam a apreciação do dinamismos dos fenômenos.
 Variações no tempo e no espaço
Fonte: Google

31. Mapas Dinâmicos

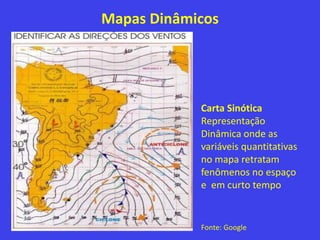

Carta Sinótica
Representação
Dinâmica onde as
variáveis quantitativas
no mapa retratam
fenômenos no espaço
e em curto tempo
Fonte: Google

32. Mapa analítico - círculos proporcionais sobrepostos ao coroplético,
representando aspectos de um único fenômeno.
Número de Pessoas empregadas no Brasil
FONTE: IBGE, Censo Agropecuário, 1996

33. Mapas Dinâmicos

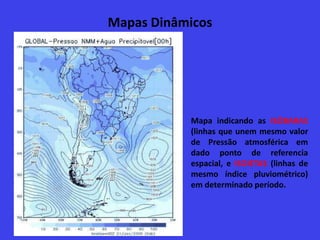

Mapa indicando as ISÓBARAS
(linhas que unem mesmo valor
de Pressão atmosférica em
dado ponto de referencia
espacial, e ISOIETAS (linhas de
mesmo índice pluviométrico)
em determinado período.

34. Representações Quantitativas Dinâmicas
Mapas de Fluxos

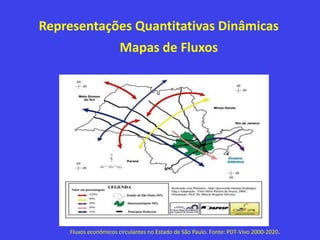

Fluxos econômicos circulantes no Estado de São Paulo. Fonte: PDT-Vivo 2000-2020.

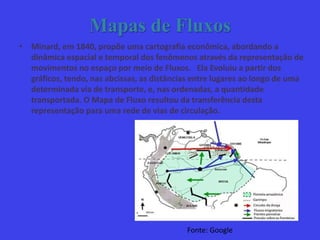

35. Mapas de Fluxos
• Minard, em 1840, propõe uma cartografia econômica, abordando a
dinâmica espacial e temporal dos fenômenos através da representação de
movimentos no espaço por meio de Fluxos. Ela Evoluiu a partir dos
gráficos, tendo, nas abcissas, as distâncias entre lugares ao longo de uma
determinada via de transporte, e, nas ordenadas, a quantidade
transportada. O Mapa de Fluxo resultou da transferência desta
representação para uma rede de vias de circulação.
Fonte: Google

36. Mapas de Fluxos

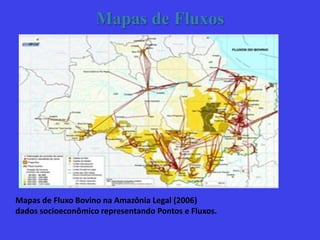

Mapas de Fluxo Bovino na Amazônia Legal (2006)
dados socioeconômico representando Pontos e Fluxos.

37. Mapas de Fluxos

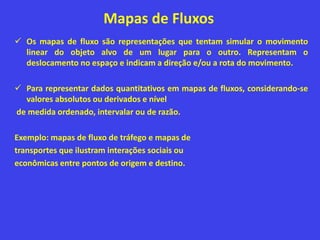

 Os mapas de fluxo são representações que tentam simular o movimento
linear do objeto alvo de um lugar para o outro. Representam o
deslocamento no espaço e indicam a direção e/ou a rota do movimento.
 Para representar dados quantitativos em mapas de fluxos, considerando-se
valores absolutos ou derivados e nível
de medida ordenado, intervalar ou de razão.
Exemplo: mapas de fluxo de tráfego e mapas de
transportes que ilustram interações sociais ou
econômicas entre pontos de origem e destino.

38. Mapas de Fluxos

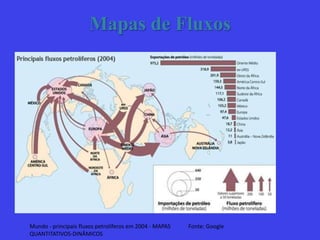

Mundo - principais fluxos petrolíferos em 2004 - MAPAS
QUANTITATIVOS-DINÂMICOS
Fonte: Google

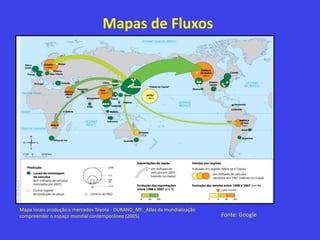

39. Mapas de Fluxos
Mapa locais produção e mercados Toyota - DURAND_MF._Atlas da mundialização
compreender o espaço mundial contemporâneo (2005) Fonte: Google

40. Mapas de Fluxos

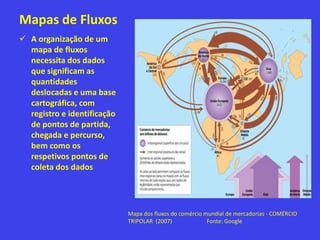

Mapa dos fluxos do comércio mundial de mercadorias - COMÉRCIO
TRIPOLAR (2007) Fonte: Google
 A organização de um
mapa de fluxos
necessita dos dados
que significam as
quantidades
deslocadas e uma base
cartográfica, com
registro e identificação
de pontos de partida,
chegada e percurso,
bem como os
respetivos pontos de
coleta dos dados

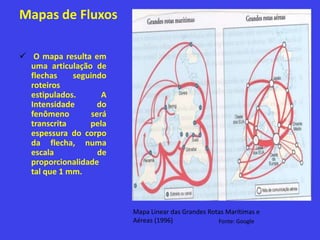

41. Mapas de Fluxos
 O mapa resulta em
uma articulação de
flechas seguindo
roteiros
estipulados. A
Intensidade do
fenômeno será
transcrita pela
espessura do corpo
da flecha, numa
escala de
proporcionalidade
tal que 1 mm.
Mapa Linear das Grandes Rotas Marítimas e
Aéreas (1996) Fonte: Google

42. Mapas de
Fluxos  Fenômenos
diversificados
Migrações,
propagações de
epidemias,
intercâmbios
comerciais, tráfego,
rodoviário,
movimento de
dinheiro e valores,
fluxo de informações,
transporte de ideias,
circulação de energia,
movimento das
massas de ar , etc.
Deslocam-se
elementos materiais
(toneladas de
minério), não
materiais e subjetivos.

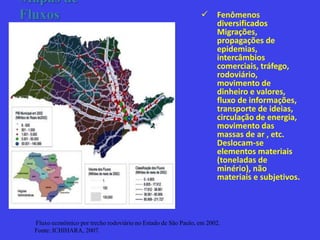

Fluxo econômico por trecho rodoviário no Estado de São Paulo, em 2002.
Fonte: ICHIHARA, 2007.

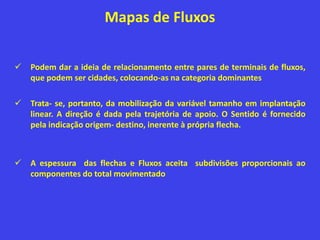

43. Mapas de Fluxos
 Podem dar a ideia de relacionamento entre pares de terminais de fluxos,
que podem ser cidades, colocando-as na categoria dominantes
 Trata- se, portanto, da mobilização da variável tamanho em implantação
linear. A direção é dada pela trajetória de apoio. O Sentido é fornecido
pela indicação origem- destino, inerente à própria flecha.
 A espessura das flechas e Fluxos aceita subdivisões proporcionais ao
componentes do total movimentado

44. Mapas de Fluxos

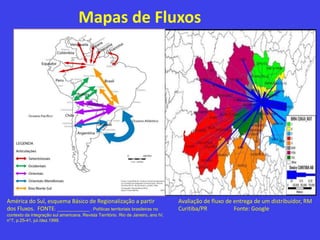

América do Sul, esquema Básico de Regionalização a partir
dos Fluxos. FONTE: _____________ . Políticas territoriais brasileiras no
contexto da integração sul americana. Revista Território. Rio de Janeiro, ano IV,
n°7, p.25-41, jul./dez.1999.
Avaliação de fluxo de entrega de um distribuidor, RM
Curitiba/PR Fonte: Google

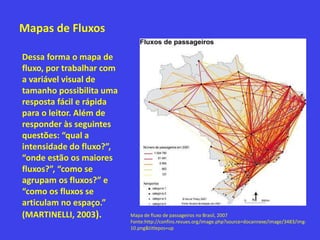

45. Mapas de Fluxos
Dessa forma o mapa de
fluxo, por trabalhar com
a variável visual de
tamanho possibilita uma
resposta fácil e rápida
para o leitor. Além de
responder às seguintes
questões: “qual a
intensidade do fluxo?”,
“onde estão os maiores
fluxos?”, “como se
agrupam os fluxos?” e
“como os fluxos se
articulam no espaço.”
(MARTINELLI, 2003). Mapa de fluxo de passageiros no Brasil, 2007
Fonte:http://confins.revues.org/image.php?source=docannexe/image/3483/img-
10.png&titlepos=up

46. Representações Quantitativas

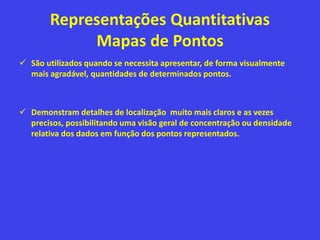

Mapas de Pontos
 São utilizados quando se necessita apresentar, de forma visualmente
mais agradável, quantidades de determinados pontos.
 Demonstram detalhes de localização muito mais claros e as vezes
precisos, possibilitando uma visão geral de concentração ou densidade
relativa dos dados em função dos pontos representados.

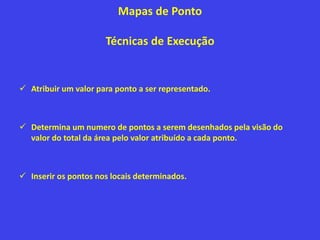

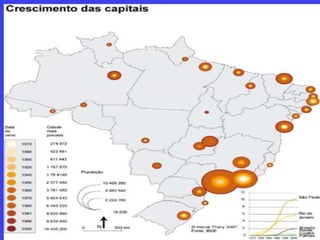

48. Mapas de Ponto
Técnicas de Execução
 Atribuir um valor para ponto a ser representado.
 Determina um numero de pontos a serem desenhados pela visão do
valor do total da área pelo valor atribuído a cada ponto.
 Inserir os pontos nos locais determinados.

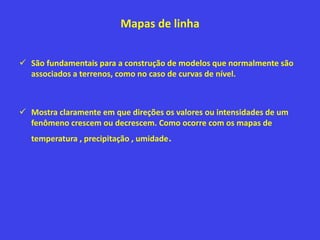

49. Mapas de linha
 São fundamentais para a construção de modelos que normalmente são
associados a terrenos, como no caso de curvas de nível.
 Mostra claramente em que direções os valores ou intensidades de um
fenômeno crescem ou decrescem. Como ocorre com os mapas de
temperatura , precipitação , umidade.

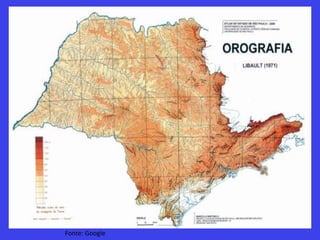

50. Fonte: Google

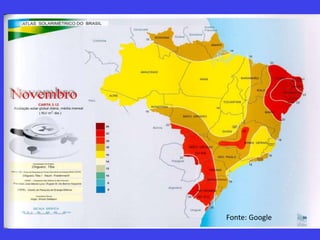

51. Fonte: Google

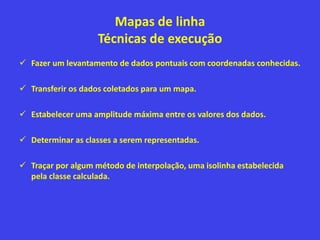

52. Mapas de linha
Técnicas de execução
 Fazer um levantamento de dados pontuais com coordenadas conhecidas.
 Transferir os dados coletados para um mapa.
 Estabelecer uma amplitude máxima entre os valores dos dados.
 Determinar as classes a serem representadas.
 Traçar por algum método de interpolação, uma isolinha estabelecida
pela classe calculada.

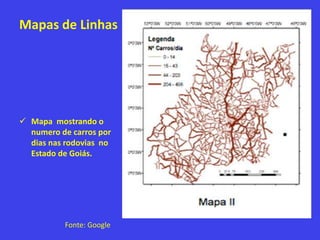

53. Mapas de Linhas
 Mapa mostrando o
numero de carros por
dias nas rodovias no
Estado de Goiás.
Fonte: Google

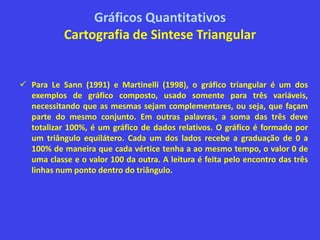

54. Gráficos Quantitativos
Cartografia de Sintese Triangular
 Para Le Sann (1991) e Martinelli (1998), o gráfico triangular é um dos
exemplos de gráfico composto, usado somente para três variáveis,
necessitando que as mesmas sejam complementares, ou seja, que façam
parte do mesmo conjunto. Em outras palavras, a soma das três deve
totalizar 100%, é um gráfico de dados relativos. O gráfico é formado por
um triângulo equilátero. Cada um dos lados recebe a graduação de 0 a
100% de maneira que cada vértice tenha a ao mesmo tempo, o valor 0 de
uma classe e o valor 100 da outra. A leitura é feita pelo encontro das três
linhas num ponto dentro do triângulo.

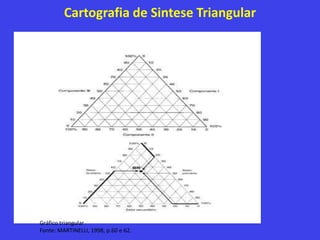

55. Cartografia de Sintese Triangular
Gráfico triangular
Fonte: MARTINELLI, 1998, p.60 e 62.

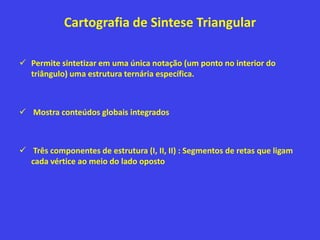

56. Cartografia de Sintese Triangular
 Permite sintetizar em uma única notação (um ponto no interior do
triângulo) uma estrutura ternária específica.
 Mostra conteúdos globais integrados
 Três componentes de estrutura (I, II, II) : Segmentos de retas que ligam
cada vértice ao meio do lado oposto

57. Cartografia Quantitativa de Representações Triangulares
Distribuição da população por faixas etárias de 1-14 anos, 15-64 anos e 65 anos e mais no Brasil e na Europa – 2007
Fonte dos dados : IBGE. Contagem da população 2007. EUROSTAT. Population by sex and age on 1. January of each year
2008.

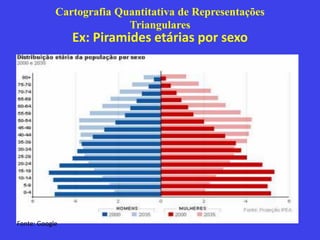

58. Cartografia Quantitativa de Representações
Triangulares
Ex: Piramides etárias por sexo
Fonte: Google

59. Referências
• CUENIN, R.. CARTOGRAPHIE GÉNÉRALE (tome 1), Eyrolles, Paris, 1972
• FRIENDLY, Michael; DENIS, Daniel J. Milestones in the History of Thematic Cartography, statistical
graphics and data visualization : an illustrated chronology of innovations. York Univesity, 2005.
• ICHIHARA, S.M. O impacto do crescimento econômico sobre as rodovias de São Paulo: uma aplicação do
modelo de insumo produto combinado ao geoprocessamento. In: Anais do 35o Encontro Nacional de
Economia da ANPC. Recife, 2007.
• INSTITUTO BRASILEIRO DE GEOGRAFIA E ESTATÍSTICA (IBGE). Contagem da população 2007. 63 Serv. Soc.
Soc., São Paulo, n. 101, p. 40-64, jan./mar. 2010
• IBGE. Censo agropecuário. Rio de Janeiro, 1996. 1 CD-ROM.
• LE SANN J. Os gráficos básicos no ensino de geografia: tipos, construção, análise, interpretação e crítica.
Geografia e Ensino , v. 11/12, p. 42-57. IGC/UFMG, 1991.
• MARTINELLI.M. L. Uma abordagem sócio educacional. In: MARTINELLI, Maria Lúcia; RODRIGUES, Maria
Lucia; MUCHAIL, Salma Tannus (Orgs.). O uno e o múltiplo nas relações entre as áreas do saber. 2. ed.
São Paulo: Cortez, 1998 a. p. 139-151

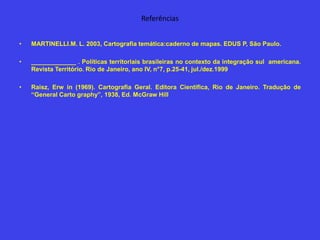

60. Referências
• MARTINELLI.M. L. 2003, Cartografia temática:caderno de mapas. EDUS P, São Paulo.
• _____________ . Políticas territoriais brasileiras no contexto da integração sul americana.
Revista Território. Rio de Janeiro, ano IV, n°7, p.25-41, jul./dez.1999
• Raisz, Erw in (1969). Cartografia Geral. Editora Científica, Rio de Janeiro. Tradução de
“General Carto graphy”, 1938, Ed. McGraw Hill
