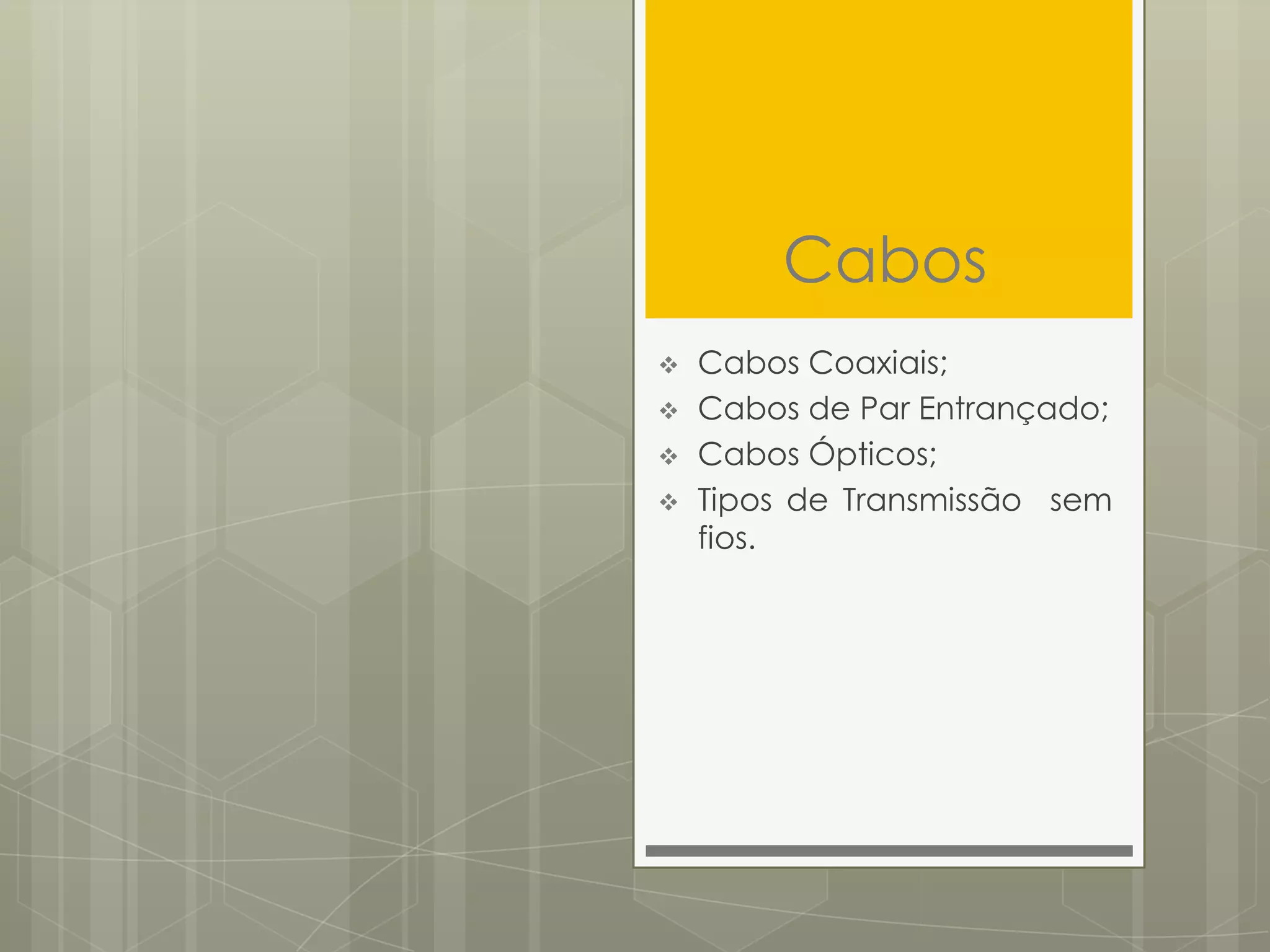

1. CabosCabos Coaxiais;

2. Cabos de Par Entrançado;

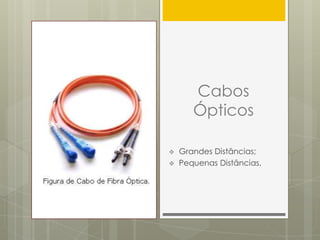

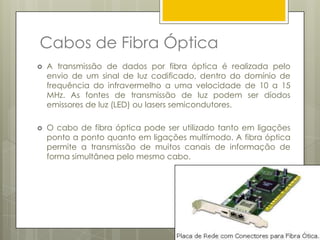

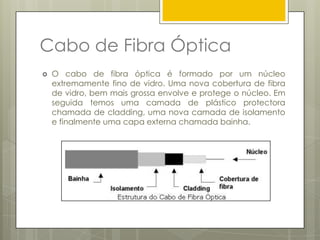

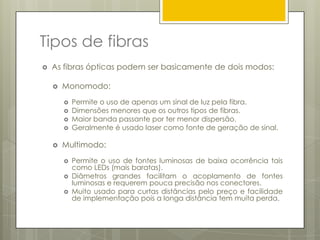

3. Cabos Ópticos;

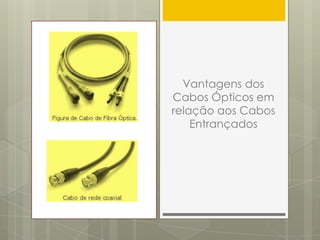

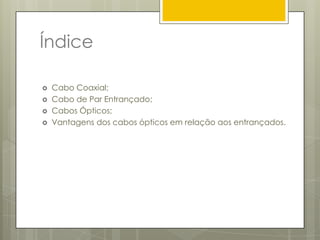

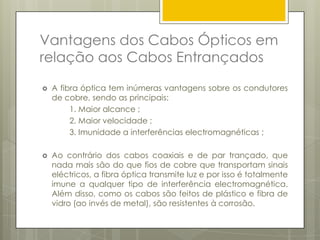

4. Tipos de Transmissão sem fios.ÍndiceCabo Coaxial;Cabo de Par Entrançado;Cabos Ópticos;Vantagens dos cabos ópticos em relação aos entrançados.

5. Cabo CoaxialCabo Coaxial Fino;

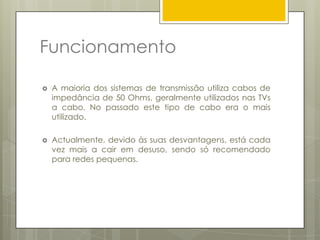

6. Cabo Coaxial Grosso.FuncionamentoA maioria dos sistemas de transmissão utiliza cabos de impedância de 50 Ohms, geralmente utilizados nas TVs a cabo. No passado este tipo de cabo era o mais utilizado.Actualmente, devido às suas desvantagens, está cada vez mais a cair em desuso, sendo só recomendado para redes pequenas.

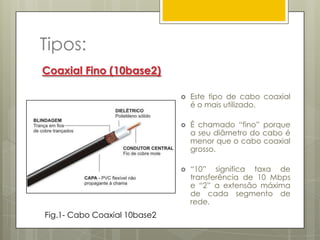

7. Tipos:Coaxial Fino (10base2)Este tipo de cabo coaxial é o mais utilizado. É chamado “fino” porque a seu diâmetro do cabo é menor que o cabo coaxial grosso.“10” significa taxa de transferência de 10 Mbps e “2” a extensão máxima de cada segmento de rede.Fig.1- Cabo Coaxial 10base2

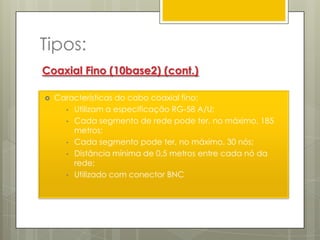

8. Tipos:Coaxial Fino (10base2) (cont.)Características do cabo coaxial fino:Utilizam a especificação RG-58 A/U;

9. Cada segmento de rede pode ter, no máximo, 185 metros;

10. Cada segmento pode ter, no máximo, 30 nós;

11. Distância mínima de 0,5 metros entre cada nó da rede;

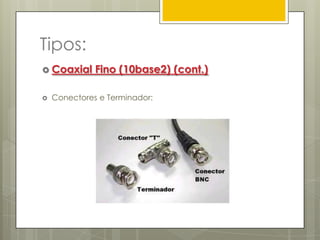

12. Utilizado com conector BNCTipos:Coaxial Fino (10base2) (cont.)Conectores e Terminador:

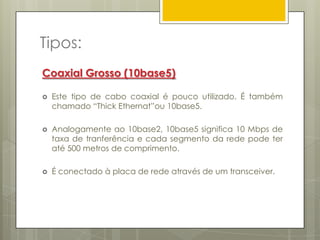

13. Tipos:Coaxial Grosso (10base5)Este tipo de cabo coaxial é pouco utilizado. É também chamado “ThickEthernat”ou 10base5.Analogamente ao 10base2, 10base5 significa 10 Mbps de taxa de tranferência e cada segmento da rede pode ter até 500 metros de comprimento.É conectado à placa de rede através de um transceiver.

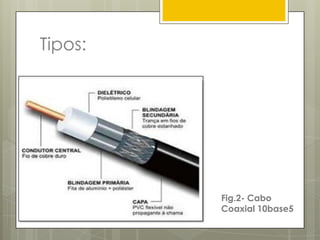

14. Tipos:Fig.2- Cabo Coaxial 10base5

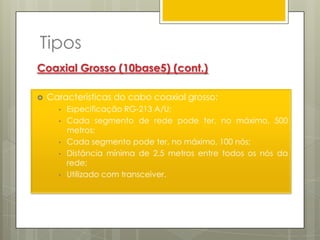

15. TiposCoaxial Grosso (10base5) (cont.)Características do cabo coaxial grosso:Especificação RG-213 A/U;

16. Cada segmento de rede pode ter, no máximo, 500 metros;

17. Cada segmento pode ter, no máximo, 100 nós;

18. Distância mínima de 2,5 metros entre todos os nós da rede;

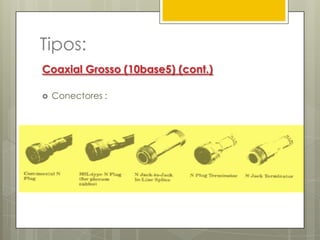

19. Utilizado com transceiver.Tipos:Coaxial Grosso (10base5) (cont.)Conectores :

20. Cabos de Par EntrançadoCom Blindagem;

21. Sem Blindagem;

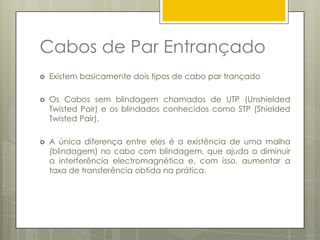

22. Cabos STP e UTP.Cabos de Par EntrançadoExistem basicamente dois tipos de cabo par trançadoOs Cabos sem blindagem chamados de UTP (UnshieldedTwistedPair) e os blindados conhecidos como STP (ShieldedTwistedPair). A única diferença entre eles é a existência de uma malha (blindagem) no cabo com blindagem, que ajuda a diminuir a interferência electromagnética e, com isso, aumentar a taxa de transferência obtida na prática.

23. Cabos de Par EntrançadoFig.4 – Par Trançado com Blindagem (STP) Fig.3 – Par Trançado sem Blindagem (UTP)

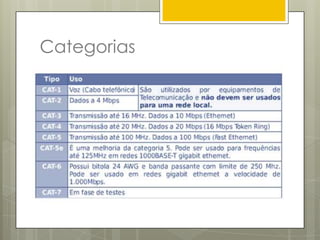

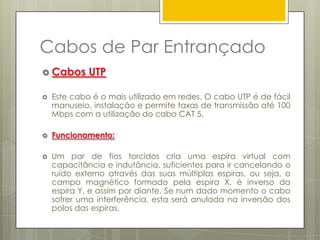

24. Cabos de Par EntrançadoCabos UTPEste cabo é o mais utilizado em redes. O cabo UTP é de fácil manuseio, instalação e permite taxas de transmissão até 100 Mbps com a utilização do cabo CAT 5.Funcionamento:Um par de fios torcidos cria uma espira virtual com capacitância e indutância, suficientes para ir cancelando o ruído externo através das suas múltiplas espiras, ou seja, o campo magnético formado pela espira X, é inverso da espira Y, e assim por diante. Se num dado momento o cabo sofrer uma interferência, esta será anulada na inversão dos polos das espiras.

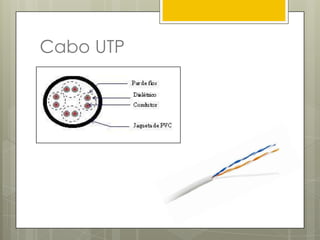

25. Cabo UTP

26. Cabos de Par EntrançadoCabos STPUm cabo STP, além de possuir uma malha blindada global que confere uma maior imunidade às interferências externas electromagnética/radiofrequência, possui uma blindagem interna envolvendo cada par trançado componente do cabo cujo objectivo é reduzir a diafonia. Um cabo STP geralmente possui dois pares trançados blindados, uma impedância característica de 150 Ohms e pode alcançar uma largura de banda de 300 MHz em 100 metros de cabo.
