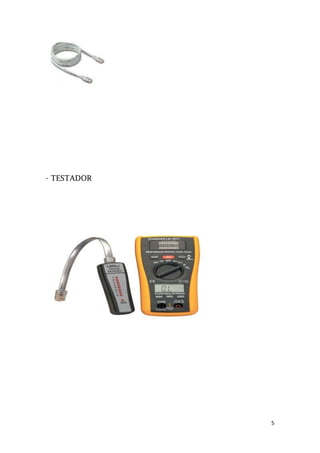

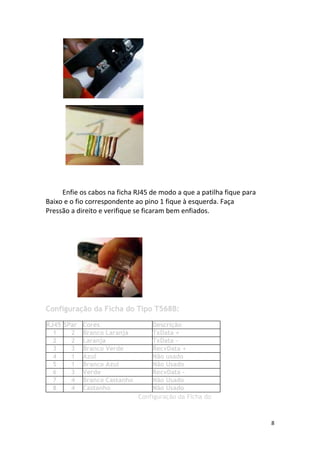

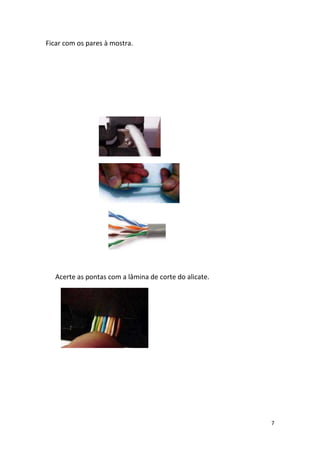

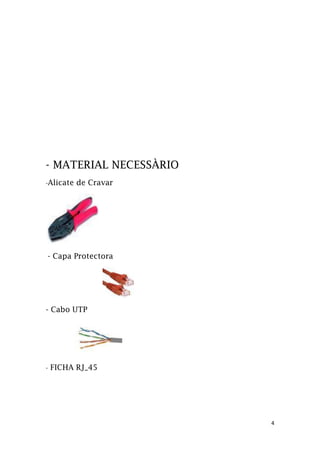

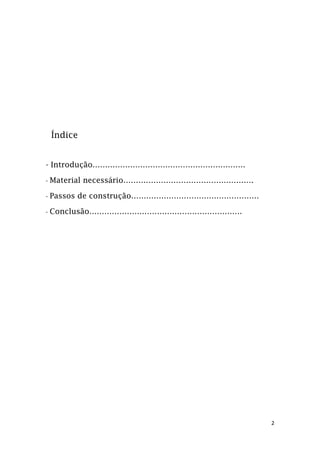

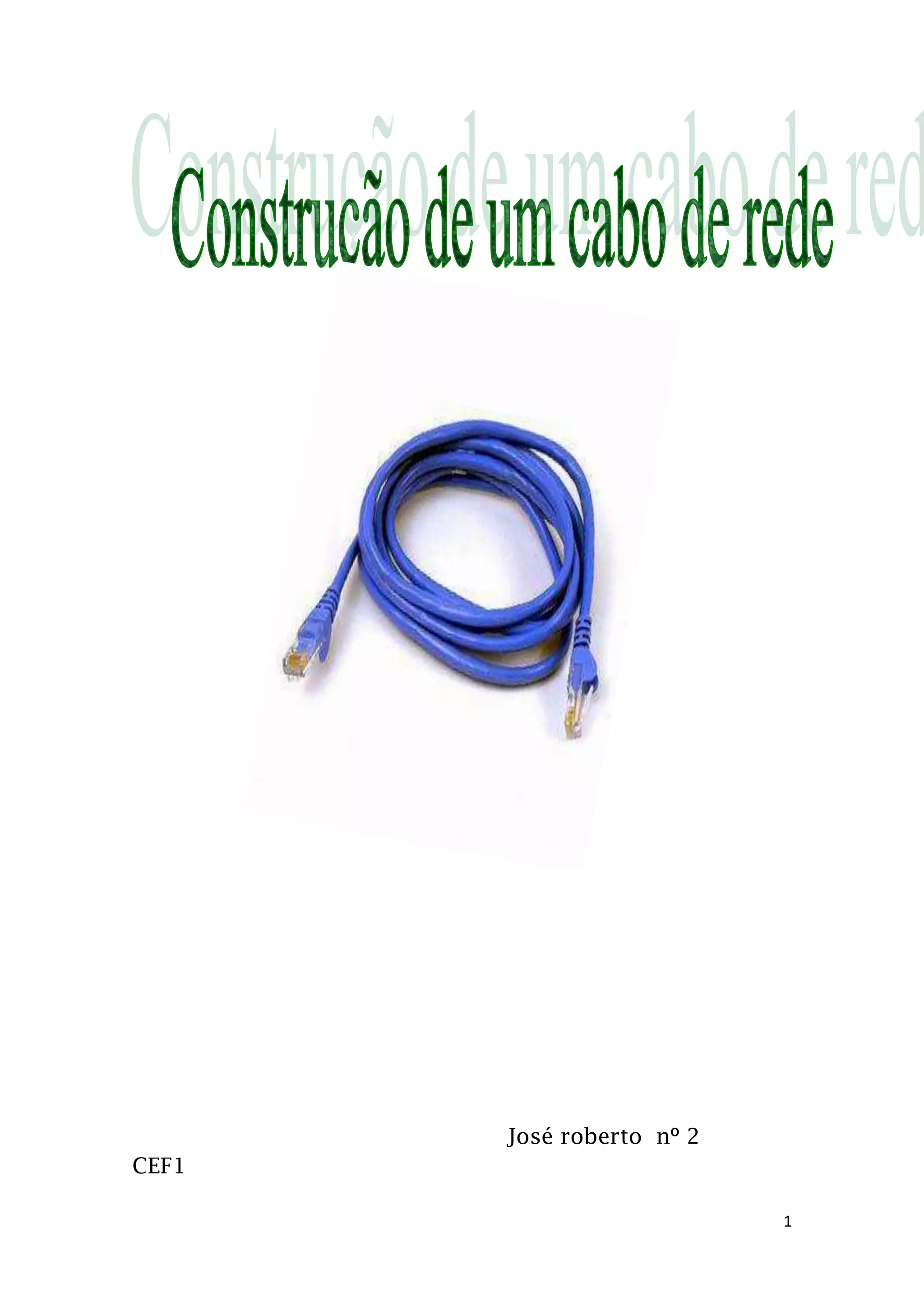

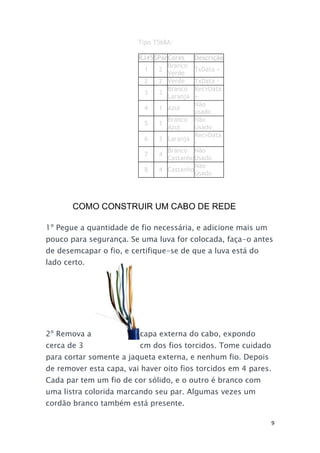

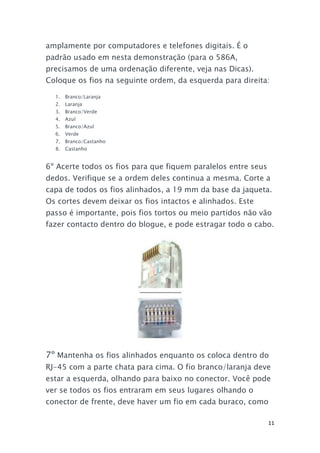

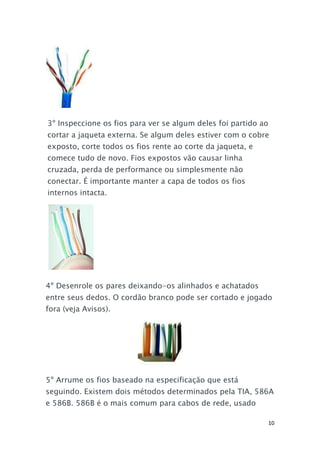

1. 12606261445500 José roberto nº 2 CEF1 Índice - Introdução……………………………………………………. - Material necessário……………………………………………. - Passos de construção…………………………………………… - Conclusão……………………………………………………. Introdução O trabalho consiste por cabos de rede rj45. - MATERIAL NECESSÀRIO -Alicate de Cravar - Capa Protectora - Cabo UTP - FICHA RJ_45 - TESTADOR Cabo utilizado para ligar as placas de rede a concentradores, Com um comprimento máximo de 100 metros entre os Equipamentos activos. Corte a quantidade de cabo de acordo com as suas Necessidades. Com a ajuda do alicate, retire cerca de 2 cm do revestimento Exterior do cabo em cada uma das extremidades, de forma a Ficar com os pares à mostra. Acerte as pontas com a lâmina de corte do alicate. Enfie os cabos na ficha RJ45 de modo a que a patilha fique para Baixo e o fio correspondente ao pino 1 fique à esquerda. Faça Pressão a direito e verifique se ficaram bem enfiados. Configuração da Ficha do Tipo T568B:RJ45SParCoresDescrição12Branco LaranjaTxData +22LaranjaTxData -33Branco VerdeRecvData +41AzulNão usado51Branco AzulNão Usado63VerdeRecvData -74Branco CastanhoNão Usado84CastanhoNão Usado Configuração da Ficha do Tipo T568A:RJ45SParCoresDescrição12Branco VerdeTxData +22VerdeTxData -33Branco LaranjaRecvData +41AzulNão usado51Branco AzulNão Usado63LaranjaRecvData -74Branco CastanhoNão Usado84CastanhoNão Usado COMO CONSTRUIR UM CABO DE REDE 1º Pegue a quantidade de fio necessária, e adicione mais um pouco para segurança. Se uma luva for colocada, faça-o antes de desemcapar o fio, e certifique-se de que a luva está do 1158240154940lado certo. 2º Remova a capa externa do cabo, expondo cerca de 3 cm dos fios torcidos. Tome cuidado para cortar somente a jaqueta externa, e nenhum fio. Depois de remover esta capa, vai haver oito fios torcidos em 4 pares. Cada par tem um fio de cor sólido, e o outro é branco com uma listra colorida marcando seu par. Algumas vezes um cordão branco também está presente. 3º Inspeccione os fios para ver se algum deles foi partido ao cortar a jaqueta externa. Se algum deles estiver com o cobre exposto, corte todos os fios rente ao corte da jaqueta, e comece tudo de novo. Fios expostos vão causar linha cruzada, perda de performance ou simplesmente não conectar. É importante manter a capa de todos os fios internos intacta. 4º Desenrole os pares deixando-os alinhados e achatados entre seus dedos. O cordão branco pode ser cortado e jogado fora (veja Avisos). 5º Arrume os fios baseado na especificação que está seguindo. Existem dois métodos determinados pela TIA, 586A e 586B. 586B é o mais comum para cabos de rede, usado amplamente por computadores e telefones digitais. É o padrão usado em nesta demonstração (para o 586A, precisamos de uma ordenação diferente, veja nas Dicas). Coloque os fios na seguinte ordem, da esquerda para direita: Branco/Laranja Laranja Branco/Verde Azul Branco/Azul Verde Branco/Castanho Castanho 6º Acerte todos os fios para que fiquem paralelos entre seus dedos. Verifique se a ordem deles continua a mesma. Corte a capa de todos os fios alinhados, a 19 mm da base da jaqueta. Os cortes devem deixar os fios intactos e alinhados. Este passo é importante, pois fios tortos ou meio partidos não vão fazer contacto dentro do blogue, e pode estragar todo o cabo. 7º Mantenha os fios alinhados enquanto os coloca dentro do RJ-45 com a parte chata para cima. O fio branco/laranja deve estar a esquerda, olhando para baixo no conector. Você pode ver se todos os fios entraram em seus lugares olhando o conector de frente, deve haver um fio em cada buraco, como visto ao lado. Você pode ter que forçar um pouco para empurrar os pares de fios no conector. Pelo menos 6 mm da capa do cabo deve entrar para dar firmeza ao cabo depois que o blogue for cromado. Você pode precisar esticar a capa para conseguir isto. Certifique-se uma última vez que os fios estão em ordem correcta antes de cromar o cabo. 8.Coloque o blogue com os fios no alicate de cromar, aperte firme o cabo. Você vai ouvir os sons característicos, e depois de ter terminado o cabo vai voltar para a posição de aberto. 9. Repita com o outro lado do cabo. O modo como vai prender o outro lado (586A ou 586B) depende se está fazendo um cabo comum ou um cabo cross-over (veja nas Dicas). 10.Teste o cabo para garantir seu funcionamento. Cabos incompletos e mal montados podem causar muita dor de cabeça mais a frente. Com o advento do
Power-over-Ethernet

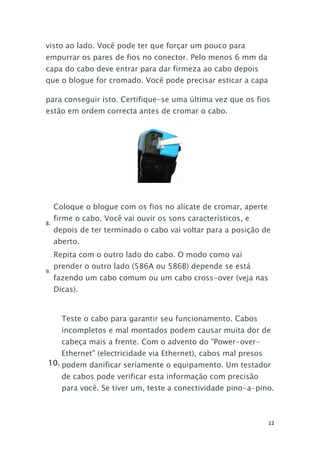

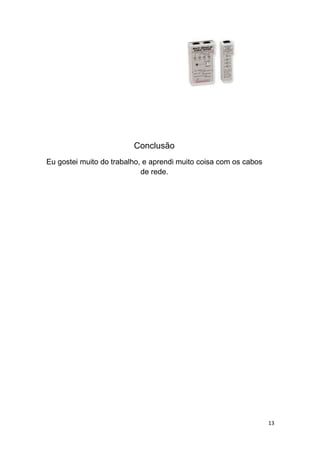

(electricidade via Ethernet), cabos mal presos podem danificar seriamente o equipamento. Um testador de cabos pode verificar esta informação com precisão para você. Se tiver um, teste a conectividade pino-a-pino. Conclusão Eu gostei muito do trabalho, e aprendi muito coisa com os cabos de rede.
