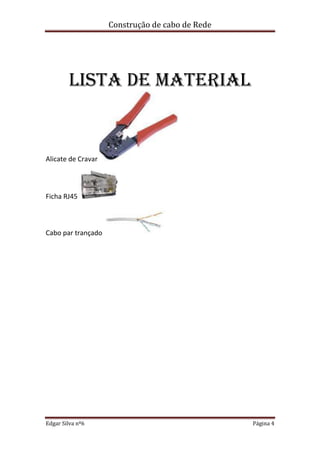

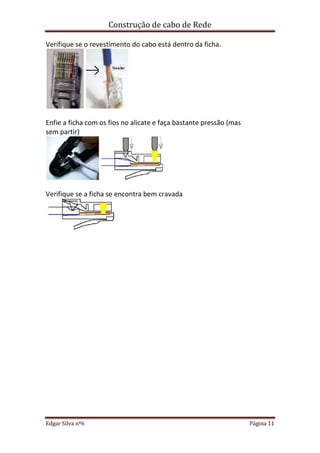

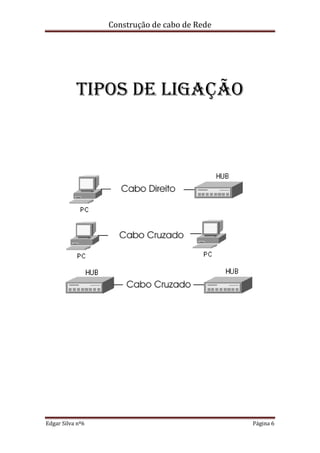

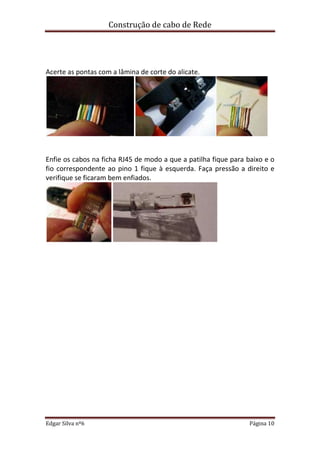

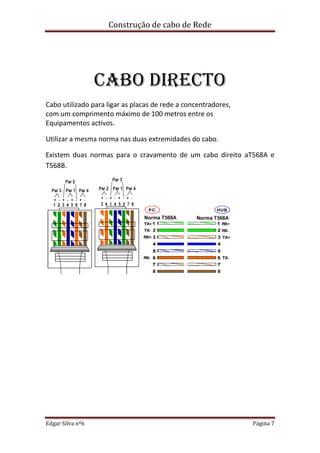

1. Construção de Cabo de Rede ÍndiceIntrodução…………………………………………………….pág. 3/3Lista de Materiais…………………………………………...pág. 4/4Materiais Extra……………………………………………….pág. 5/5Tipos de Ligação…………………………………………….pág. 6/6Cabo Directo………………………………………………….pág. 7/7Cabo Indirecto……………………………………………….pág. 8/8Cravar uma ficha RJ45……………………………………pág. 9/11INTRODUÇÃOA ligação física com fios entre um concentrador e um computador ou até entre dois computadores é feita através de um cabo UTP com o cravamento de fichas RJ45 nas suas extremidades.LISTA DE MATERIALAlicate de CravarFicha RJ45Cabo par trançadoMATERIAL EXTRACapa de protecção para a Ficha RJ45Testador de Cabos para verificar o cravamentoTIPOS DE LIGAÇÃOCABO DIRECTOCabo utilizado para ligar as placas de rede a concentradores,com um comprimento máximo de 100 metros entre osEquipamentos activos.Utilizar a mesma norma nas duas extremidades do cabo.Existem duas normas para o cravamento de um cabo direito aT568A e T568B. CABO CRUZADOCabo utilizado quando se pretende ligar directamente hub a hubOu placa de rede a placa de rede.Neste tipo de cabo numa da extremidade deverá ser utilizada aNorma T568A enquanto na outra deverá ser utilizada a Norma T568B CRAVAR UMA FICHA RJ45Corte a quantidade de cabo de acordo com as suas necessidades. Com a ajuda do alicate, retire cerca de 2 cm do revestimento exterior do cabo em cada uma das extremidades, de forma a ficar com os pares à mostra.Desentrance os pares e coloque os 8 fios do cabo pela ordem certa do cravamento que deseja realizar. Acerte as pontas com a lâmina de corte do alicate.Enfie os cabos na ficha RJ45 de modo a que a patilha fique para baixo e o fio correspondente ao pino 1 fique à esquerda. Faça pressão a direito e verifique se ficaram bem enfiados.Verifique se o revestimento do cabo está dentro da ficha.Enfie a ficha com os fios no alicate e faça bastante pressão (massem partir)Verifique se a ficha se encontra bem cravada Conclusão Já sei montar um cabo de redes.
