1. Redes de Computadores Aula 5 Meios de Transmissão de Dados

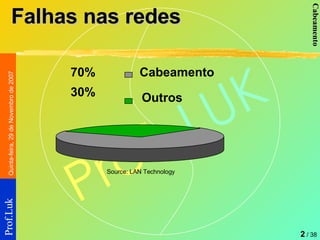

2. Falhas nas redes Source: LAN Technology 70% 30% Cabeamento Outros

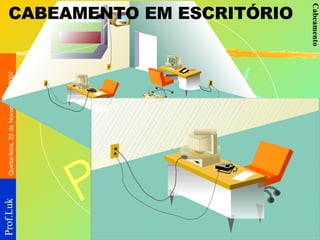

3. CABEAMENTO EM ESCRITÓRIO

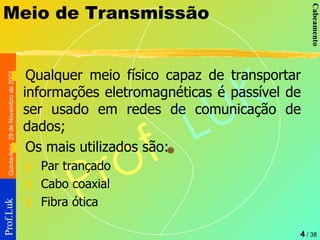

4. Meio de Transmissão Qualquer meio físico capaz de transportar informações eletromagnéticas é passível de ser usado em redes de comunicação de dados; Os mais utilizados são: Par trançado Cabo coaxial Fibra ótica

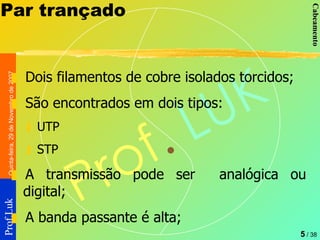

5. Par trançado Dois filamentos de cobre isolados torcidos; São encontrados em dois tipos: UTP STP A transmissão pode ser analógica ou digital; A banda passante é alta;

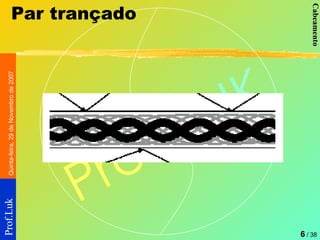

6. Par trançado

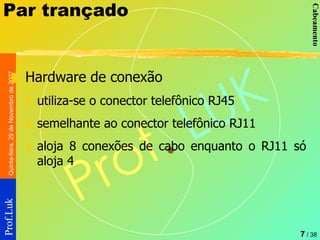

7. Par trançado Hardware de conexão utiliza-se o conector telefônico RJ45 semelhante ao conector telefônico RJ11 aloja 8 conexões de cabo enquanto o RJ11 só aloja 4

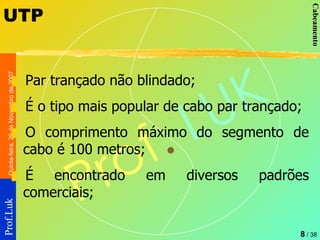

8. UTP Par trançado não blindado; É o tipo mais popular de cabo par trançado; O comprimento máximo do segmento de cabo é 100 metros; É encontrado em diversos padrões comerciais;

9. UTP Categoria 3 Categoria 4 Categoria 5 Cabos e hardware com características de transmissão de até 16MHz. Utilização típica em taxas de até 10 Mbps Cabos e hardware com características de transmissão de até 20 MHz. Utilização típica em taxas de até 16 Mbps Cabos e hardware com características de transmissão de até 100MHz. Utilização típica em taxas de até 100 Mbps

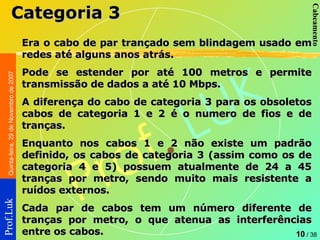

10. Era o cabo de par trançado sem blindagem usado em redes até alguns anos atrás. Pode se estender por até 100 metros e permite transmissão de dados a até 10 Mbps. A diferença do cabo de categoria 3 para os obsoletos cabos de categoria 1 e 2 é o numero de fios e de tranças. Enquanto nos cabos 1 e 2 não existe um padrão definido, os cabos de categoria 3 (assim como os de categoria 4 e 5) possuem atualmente de 24 a 45 tranças por metro, sendo muito mais resistente a ruídos externos. Cada par de cabos tem um número diferente de tranças por metro, o que atenua as interferências entre os cabos. Categoria 3

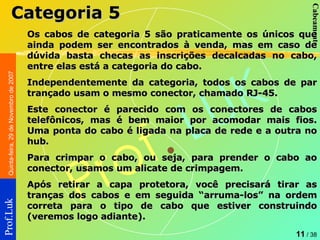

11. Os cabos de categoria 5 são praticamente os únicos que ainda podem ser encontrados à venda, mas em caso de dúvida basta checas as inscrições decalcadas no cabo, entre elas está a categoria do cabo. Independentemente da categoria, todos os cabos de par trançado usam o mesmo conector, chamado RJ-45. Este conector é parecido com os conectores de cabos telefônicos, mas é bem maior por acomodar mais fios. Uma ponta do cabo é ligada na placa de rede e a outra no hub. Para crimpar o cabo, ou seja, para prender o cabo ao conector, usamos um alicate de crimpagem. Após retirar a capa protetora, você precisará tirar as tranças dos cabos e em seguida “arruma-los” na ordem correta para o tipo de cabo que estiver construindo (veremos logo adiante). Categoria 5

12. Veja que o que protege os cabos contra as interferências externas é são justamente as tranças. A parte destrançada que entra no conector é o ponto fraco do cabo, onde ele é mail vulnerável a todo tipo de interferência. Por isso, é recomendável deixar um espaço menor possível sem as tranças, se possível menos de 2,5 centímetros. Para isso, uma sugestão é que você destrance um pedaço suficiente do fio, para ordena-los confortavelmente e depois corte o excesso, deixando apenas os 2 centímetros que entrarão dentro do conector:

13. Finalmente, basta colocar os fios dentro do conector e pressiona-lo usando um alicate de crimpagem.

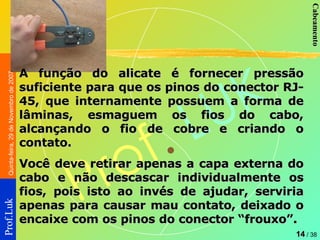

14. A função do alicate é fornecer pressão suficiente para que os pinos do conector RJ-45, que internamente possuem a forma de lâminas, esmaguem os fios do cabo, alcançando o fio de cobre e criando o contato. Você deve retirar apenas a capa externa do cabo e não descascar individualmente os fios, pois isto ao invés de ajudar, serviria apenas para causar mau contato, deixado o encaixe com os pinos do conector “frouxo”.

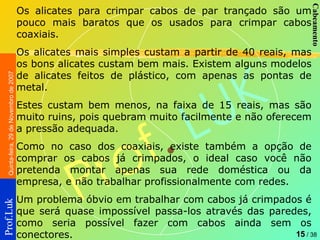

15. Os alicates para crimpar cabos de par trançado são um pouco mais baratos que os usados para crimpar cabos coaxiais. Os alicates mais simples custam a partir de 40 reais, mas os bons alicates custam bem mais. Existem alguns modelos de alicates feitos de plástico, com apenas as pontas de metal. Estes custam bem menos, na faixa de 15 reais, mas são muito ruins, pois quebram muito facilmente e não oferecem a pressão adequada. Como no caso dos coaxiais, existe também a opção de comprar os cabos já crimpados, o ideal caso você não pretenda montar apenas sua rede doméstica ou da empresa, e não trabalhar profissionalmente com redes. Um problema óbvio em trabalhar com cabos já crimpados é que será quase impossível passa-los através das paredes, como seria possível fazer com cabos ainda sem os conectores.

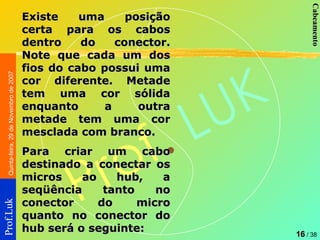

16. Existe uma posição certa para os cabos dentro do conector. Note que cada um dos fios do cabo possui uma cor diferente. Metade tem uma cor sólida enquanto a outra metade tem uma cor mesclada com branco. Para criar um cabo destinado a conectar os micros ao hub, a seqüência tanto no conector do micro quanto no conector do hub será o seguinte:

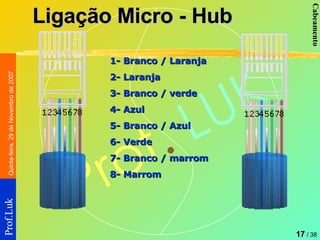

17. 1- Branco / Laranja 2- Laranja 3- Branco / verde 4- Azul 5- Branco / Azul 6- Verde 7- Branco / marrom 8- Marrom Ligação Micro - Hub

18. Ligação Micro - Hub 1 - Branco / Laranja - 1 2- Laranja - 2 3- Branco / verde - 3 4 - azul - 4 5- Branco / Azul - 5 6- Verde - 6 7- Branco / marrom 8- Marrom - 8

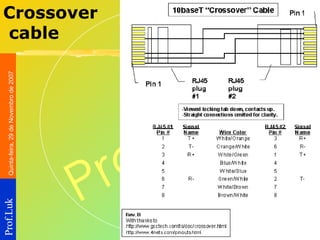

19. Crossover cable

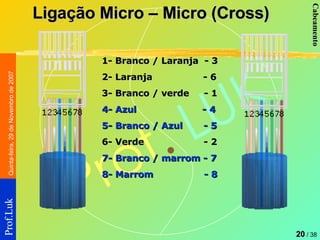

20. 1- Branco / Laranja - 3 2- Laranja - 6 3- Branco / verde - 1 4- Azul - 4 5- Branco / Azul - 5 6- Verde - 2 7- Branco / marrom - 7 8- Marrom - 8 Ligação Micro – Micro (Cross)

21. UTP Desvantagem Susceptibilidade à interferência e ruído STP é menos susceptível a interferência elétrica e suporta taxas de transmissão maiores ao longo de distâncias maiores. Vantagem Baixo custo nas ligações aos nós.

22. Considerações - Par Trançado Utiliza-se par trançado se: a LAN estiver sujeita a restrições de orçamento desejar instalação fácil de manejar Não utiliza-se par trançado se: integridade dos dados transmitidos ao longo de grandes distâncias e altas velocidades 10BaseT ou 100BaseT

23. Cabo Coaxial Constituído por um núcleo sólido de cobre cercado por um isolante, uma blindagem de malha metálica e uma cobertura externa; Seu núcleo transporta os sinais eletrônicos que constituem os dados; Cabo de 75 ohms usado nas TVs a cabo;

24. Cabo Coaxial Suporta velocidades da ordem de 10 Mega bits por segundo, sem necessidade de regeneração do sinal e sem distorções ou ecos; É uma boa opção para distâncias maiores e para suportar com segurança taxas de dados mais altas com equipamentos mais simples;

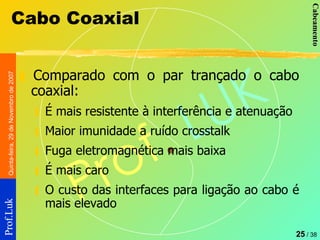

25. Cabo Coaxial Comparado com o par trançado o cabo coaxial: É mais resistente à interferência e atenuação Maior imunidade a ruído crosstalk Fuga eletromagnética mais baixa É mais caro O custo das interfaces para ligação ao cabo é mais elevado

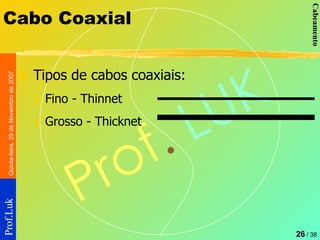

26. Cabo Coaxial Tipos de cabos coaxiais: Fino - Thinnet Grosso - Thicknet

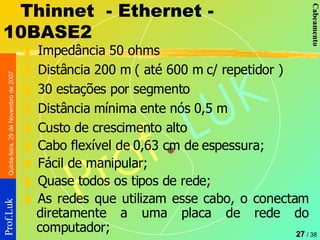

27. Thinnet - Ethernet - 10BASE2 Impedância 50 ohms Distância 200 m ( até 600 m c/ repetidor ) 30 estações por segmento Distância mínima ente nós 0,5 m Custo de crescimento alto Cabo flexível de 0,63 cm de espessura; Fácil de manipular; Quase todos os tipos de rede; As redes que utilizam esse cabo, o conectam diretamente a uma placa de rede do computador;

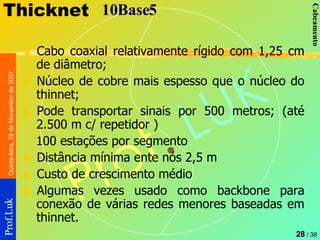

28. Thicknet Cabo coaxial relativamente rígido com 1,25 cm de diâmetro; Núcleo de cobre mais espesso que o núcleo do thinnet; Pode transportar sinais por 500 metros; (até 2.500 m c/ repetidor ) 100 estações por segmento Distância mínima ente nós 2,5 m Custo de crescimento médio Algumas vezes usado como backbone para conexão de várias redes menores baseadas em thinnet. 10Base5

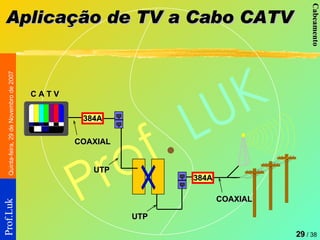

29. Aplicação de TV a Cabo CATV 384A 384A UTP COAXIAL COAXIAL UTP C A T V

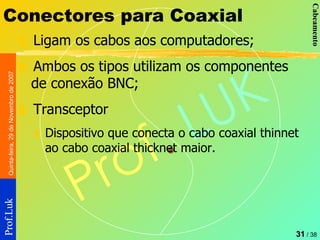

31. Conectores para Coaxial Ligam os cabos aos computadores; Ambos os tipos utilizam os componentes de conexão BNC; Transceptor Dispositivo que conecta o cabo coaxial thinnet ao cabo coaxial thicknet maior.

32. Conectores para Coaxial BNC Cabo com conector BNC Conector T BNC Terminador BNC

33. Climpador coaxial Decascador coaxial

34. Considerações - Coaxial Utilizar cabo coaxial quando precisar de: mídia para transportar voz, vídeo e dados transmissão por distâncias maiores tecnologia bem conhecida oferecendo razoável proteção de dados

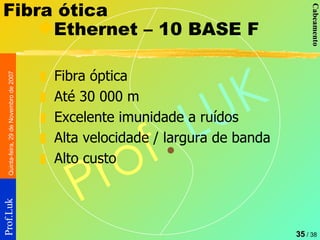

35. Fibra ótica Ethernet – 10 BASE F Fibra óptica Até 30 000 m Excelente imunidade a ruídos Alta velocidade / largura de banda Alto custo

36. Fibra ótica Transportam sinais de dados digitais na forma de pulsos modulados de luz; Meio relativamente seguro; Não é possível intercepta-lo e subtrair seus dados; Apropriado para transmissão de dados a grande velocidade e alta capacidade;

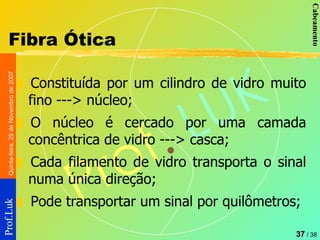

37. Fibra Ótica Constituída por um cilindro de vidro muito fino ---> núcleo; O núcleo é cercado por uma camada concêntrica de vidro ---> casca; Cada filamento de vidro transporta o sinal numa única direção; Pode transportar um sinal por quilômetros;

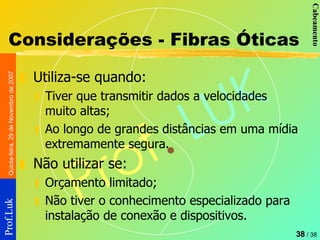

38. Considerações - Fibras Óticas Utiliza-se quando: Tiver que transmitir dados a velocidades muito altas; Ao longo de grandes distâncias em uma mídia extremamente segura. Não utilizar se: Orçamento limitado; Não tiver o conhecimento especializado para instalação de conexão e dispositivos.
