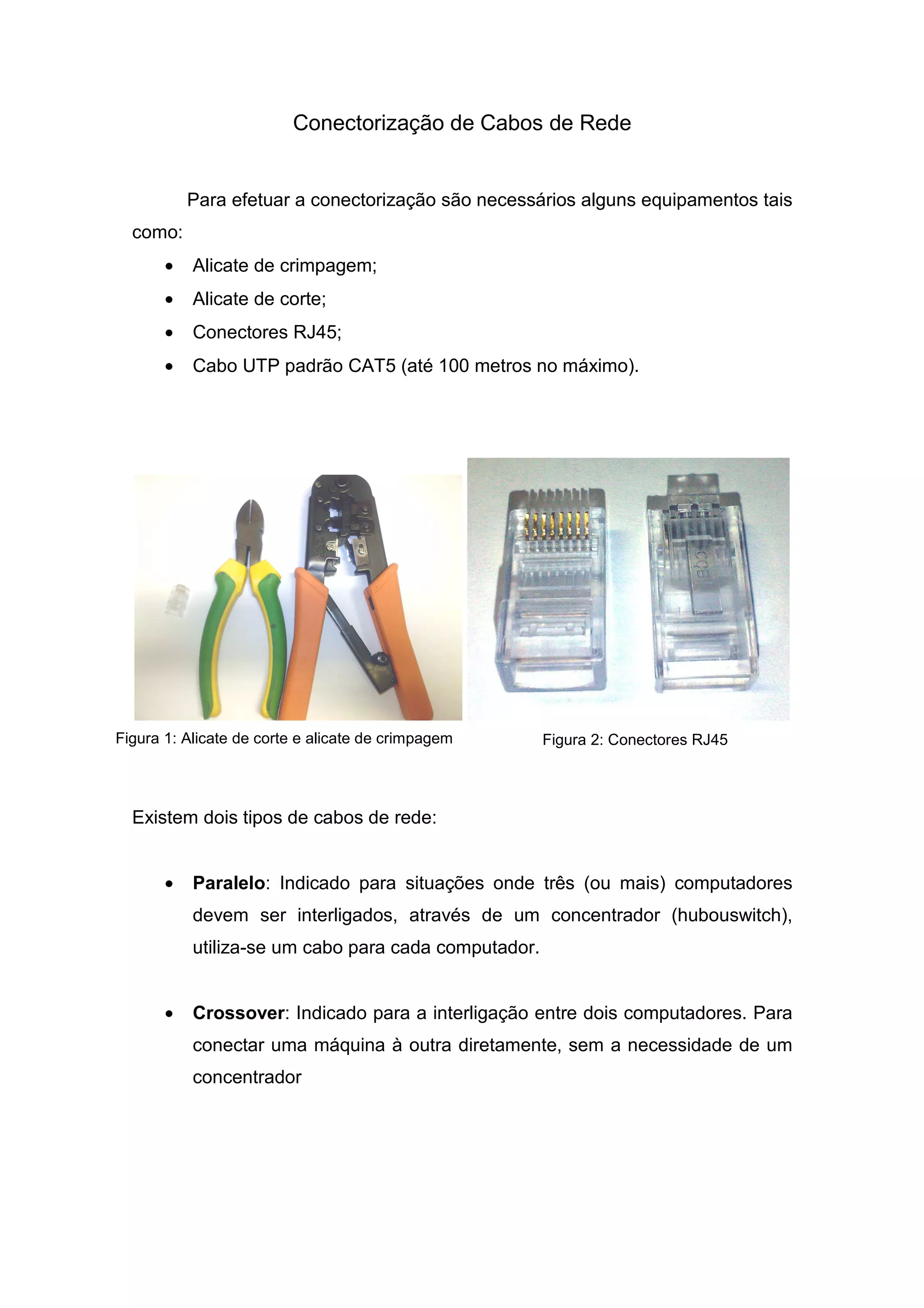

1. Conectorização de Cabos de Rede
Para efetuar a conectorização são necessários alguns equipamentos tais
como:
• Alicate de crimpagem;
• Alicate de corte;
• Conectores RJ45;
• Cabo UTP padrão CAT5 (até 100 metros no máximo).
Existem dois tipos de cabos de rede:
• Paralelo: Indicado para situações onde três (ou mais) computadores
devem ser interligados, através de um concentrador (hubouswitch),
utiliza-se um cabo para cada computador.
• Crossover: Indicado para a interligação entre dois computadores. Para
conectar uma máquina à outra diretamente, sem a necessidade de um
concentrador
Figura 1: Alicate de corte e alicate de crimpagem Figura 2: Conectores RJ45

2. Para a confecção dos cabos, o primeiro passo é o corte (reto e limpo) do
cabo UTP. O tamanho varia de acordo com a necessidade, levando em
consideração que emendas, não devem existir, e o comprimento máximo do
cabo é de 100 metros.
É importante ressaltar o cuidado na hora do corte, para que apenas o
isolamento do cabo seja cortado, os fios internos devem permanecer intactos,
pois ao danificá-los ocorrerá rompimento posterior.
Após o corte é necessário fazer a separação dos pares de fios conforme
as cores: azul, verde, laranja e marrom. Cada cor, juntamente com o seu par
“branco”.
Após o corte e a separação dos pares de fios, o próximo passo é o
alinhamento dos mesmos. A ordem das cores varia de acordo com o tipo de
cabo (paralelo ou crossover), e costumam seguir o padrão T568A ou o padrão
T568B.
Cabo de rede crossover
Conector A Conector B
Figura 5: Conector A -padrão T568A;
Conector B - padrão T568B
Cabo de rede paralelo
Conector A Conector B
Figura 6: Conectores A e B – padrão T568A
Figura 3: Cabo UTP padrão CAT5 (cortado) Figura 4: Fios separados aos pares

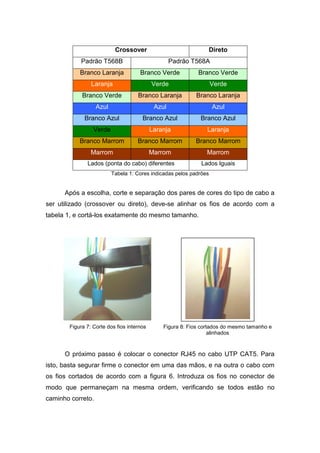

3. Crossover Direto
Padrão T568B Padrão T568A
Branco Laranja Branco Verde Branco Verde
Laranja Verde Verde
Branco Verde Branco Laranja Branco Laranja
Azul Azul Azul
Branco Azul Branco Azul Branco Azul
Verde Laranja Laranja
Branco Marrom Branco Marrom Branco Marrom
Marrom Marrom Marrom
Lados (ponta do cabo) diferentes Lados Iguais
Tabela 1: Cores indicadas pelos padrões
Após a escolha, corte e separação dos pares de cores do tipo de cabo a
ser utilizado (crossover ou direto), deve-se alinhar os fios de acordo com a
tabela 1, e cortá-los exatamente do mesmo tamanho.
O próximo passo é colocar o conector RJ45 no cabo UTP CAT5. Para
isto, basta segurar firme o conector em uma das mãos, e na outra o cabo com
os fios cortados de acordo com a figura 6. Introduza os fios no conector de
modo que permaneçam na mesma ordem, verificando se todos estão no
caminho correto.
Figura 7: Corte dos fios internos Figura 8: Fios cortados do mesmo tamanho e
alinhados

4. Os fios devem chegar até o final do conector. E então verificar se todos
os fios estão corretos no conector, como mostra a figura abaixo:
As figuras 11 e 12 mostram uma comparação entre conexões erradas e
certas:
Figura 12: Conexões Certas
Após a execução de todos os passos demonstrados, deve-se introduzir
o conector RJ45 na abertura própria do alicate de crimpagem, e depois
pressioná-lo bem. O procedimento é exibido na figura 13.
Figura 9: Introduzindo os fios no conector
Figura 10: Fios introduzidos até a extremidade final
do conector
Figura 11: Conexões Erradas

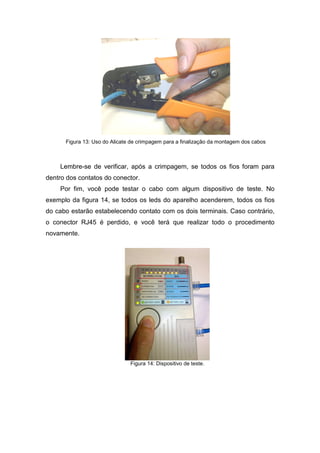

5. Figura 13: Uso do Alicate de crimpagem para a finalização da montagem dos cabos
Lembre-se de verificar, após a crimpagem, se todos os fios foram para
dentro dos contatos do conector.
Por fim, você pode testar o cabo com algum dispositivo de teste. No
exemplo da figura 14, se todos os leds do aparelho acenderem, todos os fios
do cabo estarão estabelecendo contato com os dois terminais. Caso contrário,
o conector RJ45 é perdido, e você terá que realizar todo o procedimento
novamente.
Figura 14: Dispositivo de teste.
