Este documento fornece instruções passo-a-passo para construir cabos de rede, incluindo os materiais necessários, os tipos de cabo e como testá-los. Explica como cortar, descarnar e agrupar fios, inserir conectores RJ45 e cravar os cabos. Também descreve cabos cruzados para ligar dois PCs e cabos diretos para ligar PCs a switches.

1. Com construir um cabo
de rede:
Ana Catarina Cruz nº1
1

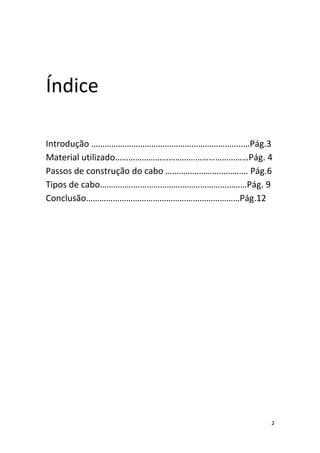

2. Índice
Introdução …………………………………………………………..…Pág.3
Material utilizado……………………………………………………Pág. 4
Passos de construção do cabo ………………………………. Pág.6
Tipos de cabo…………………………………………………………Pág. 9
Conclusão……………………………………………………………Pág.12
2

3. INTRODUÇÃO
Este trabalho consiste em ajudar ou dar uma ideia às pessoas de
como se constrói um cabo de rede o material que é necessário os
passos que devem ser seguido etc.
3

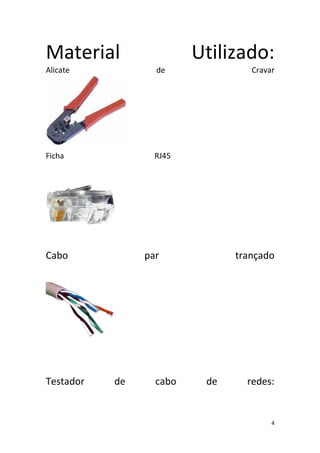

4. Material Utilizado:
Alicate de Cravar
Ficha RJ45
Cabo par trançado
Testador de cabo de redes:
4

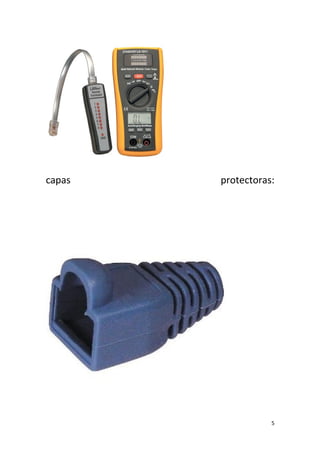

5. capas protectoras:
5

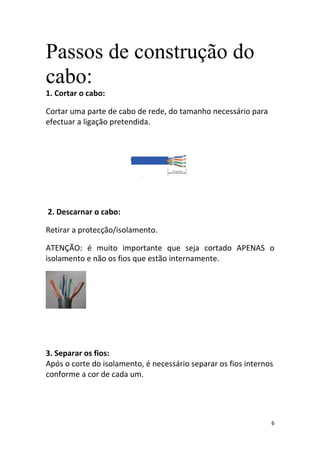

6. Passos de construção do
cabo:
1. Cortar o cabo:
Cortar uma parte de cabo de rede, do tamanho necessário para
efectuar a ligação pretendida.
2. Descarnar o cabo:
Retirar a protecção/isolamento.
ATENÇÃO: é muito importante que seja cortado APENAS o
isolamento e não os fios que estão internamente.
3. Separar os fios:
Após o corte do isolamento, é necessário separar os fios internos
conforme a cor de cada um.
6

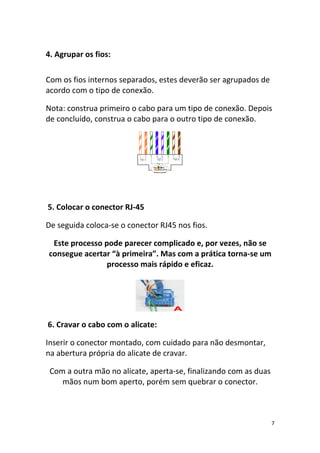

7. 4. Agrupar os fios:
Com os fios internos separados, estes deverão ser agrupados de
acordo com o tipo de conexão.
Nota: construa primeiro o cabo para um tipo de conexão. Depois
de concluído, construa o cabo para o outro tipo de conexão.
5. Colocar o conector RJ-45
De seguida coloca-se o conector RJ45 nos fios.
Este processo pode parecer complicado e, por vezes, não se
consegue acertar “à primeira”. Mas com a prática torna-se um
processo mais rápido e eficaz.
6. Cravar o cabo com o alicate:
Inserir o conector montado, com cuidado para não desmontar,
na abertura própria do alicate de cravar.
Com a outra mão no alicate, aperta-se, finalizando com as duas
mãos num bom aperto, porém sem quebrar o conector.
7

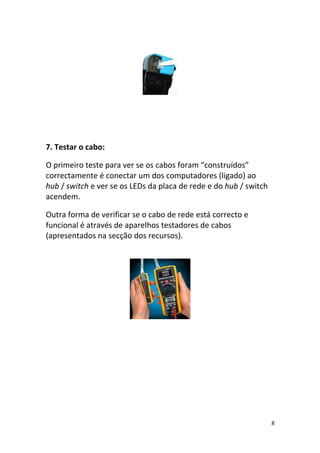

8. 7. Testar o cabo:
O primeiro teste para ver se os cabos foram “construídos”
correctamente é conectar um dos computadores (ligado) ao
hub / switch e ver se os LEDs da placa de rede e do hub / switch
acendem.
Outra forma de verificar se o cabo de rede está correcto e
funcional é através de aparelhos testadores de cabos
(apresentados na secção dos recursos).
8

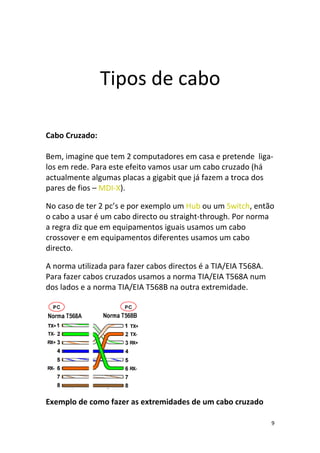

9. Tipos de cabo
Cabo Cruzado:
Bem, imagine que tem 2 computadores em casa e pretende liga-
los em rede. Para este efeito vamos usar um cabo cruzado (há
actualmente algumas placas a gigabit que já fazem a troca dos
pares de fios – MDI-X).
No caso de ter 2 pc’s e por exemplo um Hub ou um Switch, então
o cabo a usar é um cabo directo ou straight-through. Por norma
a regra diz que em equipamentos iguais usamos um cabo
crossover e em equipamentos diferentes usamos um cabo
directo.
A norma utilizada para fazer cabos directos é a TIA/EIA T568A.
Para fazer cabos cruzados usamos a norma TIA/EIA T568A num
dos lados e a norma TIA/EIA T568B na outra extremidade.
Exemplo de como fazer as extremidades de um cabo cruzado
9

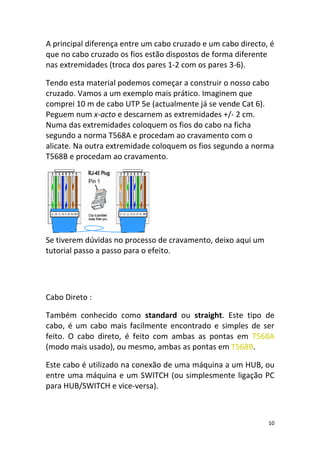

10. A principal diferença entre um cabo cruzado e um cabo directo, é
que no cabo cruzado os fios estão dispostos de forma diferente
nas extremidades (troca dos pares 1-2 com os pares 3-6).
Tendo esta material podemos começar a construir o nosso cabo
cruzado. Vamos a um exemplo mais prático. Imaginem que
comprei 10 m de cabo UTP 5e (actualmente já se vende Cat 6).
Peguem num x-acto e descarnem as extremidades +/- 2 cm.
Numa das extremidades coloquem os fios do cabo na ficha
segundo a norma T568A e procedam ao cravamento com o
alicate. Na outra extremidade coloquem os fios segundo a norma
T568B e procedam ao cravamento.
Se tiverem dúvidas no processo de cravamento, deixo aqui um
tutorial passo a passo para o efeito.
Cabo Direto :
Também conhecido como standard ou straight. Este tipo de
cabo, é um cabo mais facilmente encontrado e simples de ser
feito. O cabo direto, é feito com ambas as pontas em T568A
(modo mais usado), ou mesmo, ambas as pontas em T568B.
Este cabo é utilizado na conexão de uma máquina a um HUB, ou
entre uma máquina e um SWITCH (ou simplesmente ligação PC
para HUB/SWITCH e vice-versa).
10

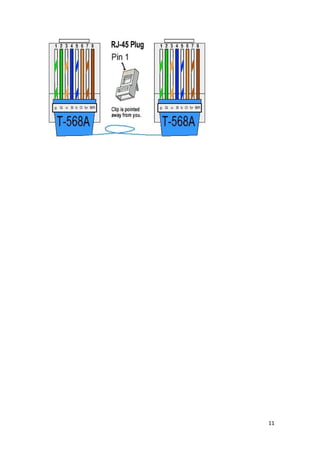

11. 11

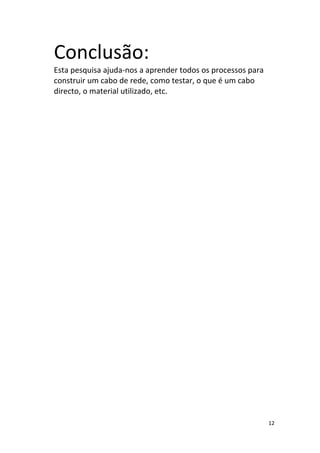

12. Conclusão:
Esta pesquisa ajuda-nos a aprender todos os processos para
construir um cabo de rede, como testar, o que é um cabo
directo, o material utilizado, etc.
12
