O documento descreve correntes trifásicas. Geradores trifásicos possuem três grupos de bobinas que geram energia elétrica em momentos distintos, provocando um defasamento entre as tensões. Isso resulta em tensões simples entre fase e neutro e tensões compostas maiores entre fases. Os circuitos podem ser em estrela ou triângulo.

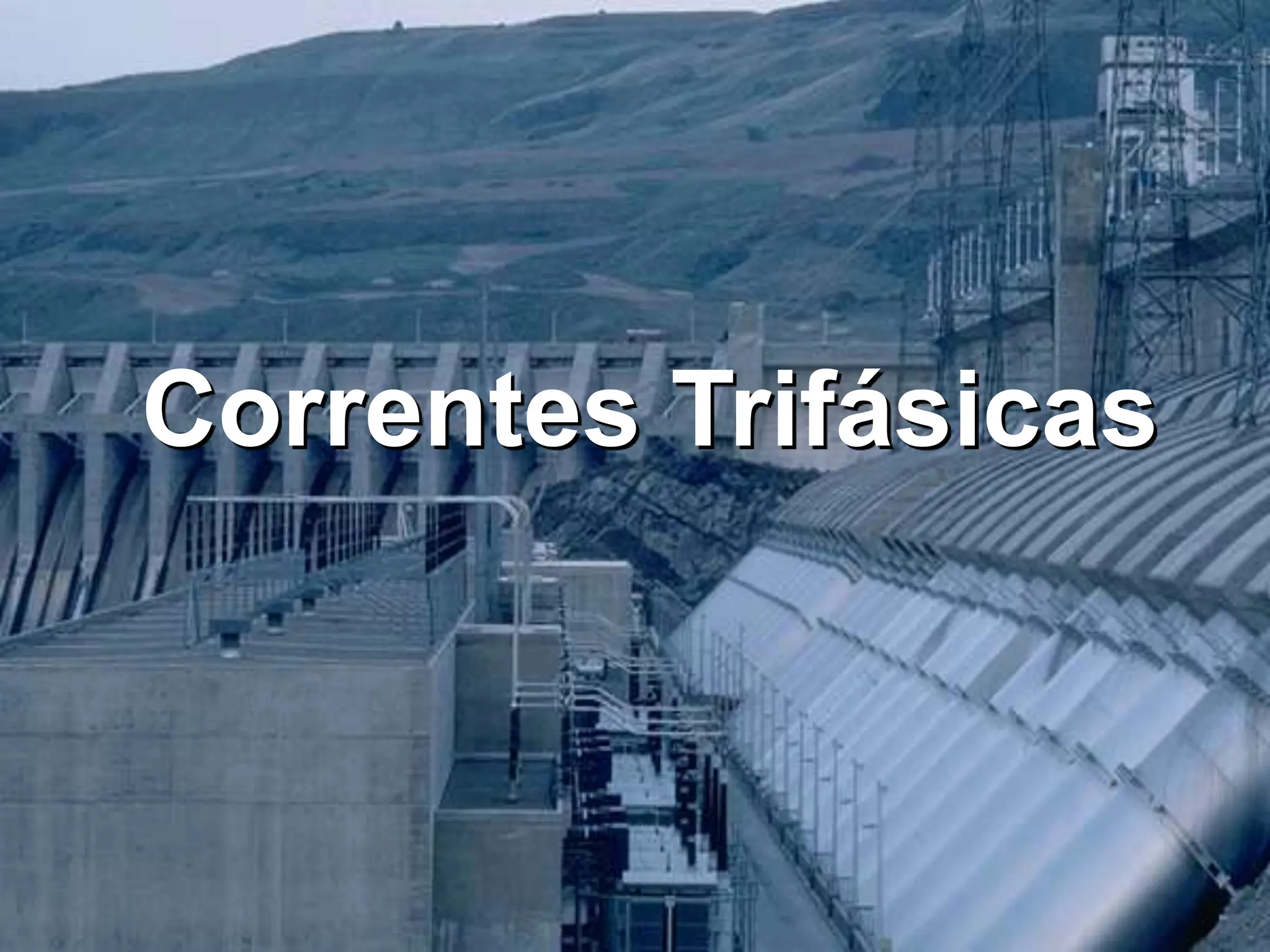

1. Correntes Trifásicas

2. Correntes Trifásicas

3. A CORRENTE ALTERNADA É
GERADA EM GRANDE ESCALA
A BAIXO CUSTO
OS GERADORES USADOS SÃO
TRIFÁSICOS
POSSUEM TRÊS GRUPOS DE
BOBINAS

4. A ENERGIA É GERADA ATRAVÉS
DA INDUÇÃO ELETROMAGNÉTICA
A CADA GRUPO DE BOBINA
CHAMAMOS DE FASE
DEVIDO A SUA DISPOSIÇÃO
FÍSICA CADA GRUPO DE BOBINA
GERA ENERGIA ELÉTRICA EM
MOMENTOS DISTINTOS

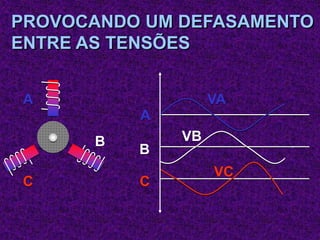

5. PROVOCANDO UM DEFASAMENTO
ENTRE AS TENSÕES
A
C
B
A
B
VA
VB
VC
C

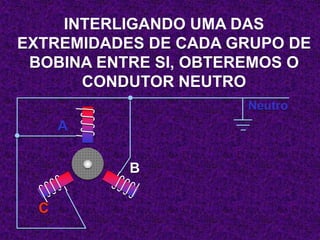

6. INTERLIGANDO UMA DAS
EXTREMIDADES DE CADA GRUPO DE
BOBINA ENTRE SI, OBTEREMOS O
CONDUTOR NEUTRO
A
C
B
Neutro

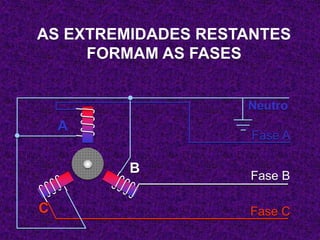

7. AS EXTREMIDADES RESTANTES
FORMAM AS FASES
Fase A
Fase B
Fase C
A
C
B
Neutro

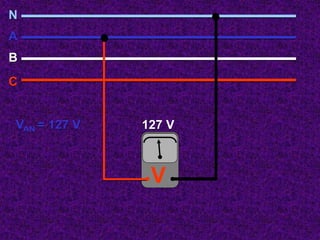

8. V
N
A
B
C
127 V
VAN = 127 V

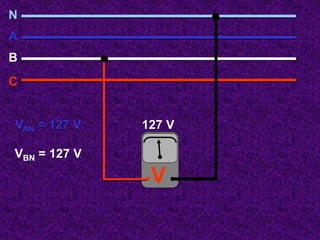

9. V
127 V
N
A
B
C
VAN = 127 V
VBN = 127 V

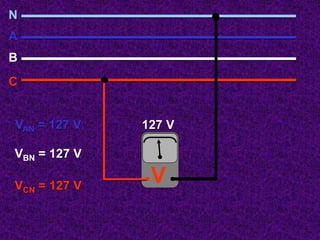

10. 127 V
V
N
A
B
C
VAN = 127 V
VBN = 127 V
VCN = 127 V

11. 220 V
V
N
A
B
C
VAN = 127 V
VBN = 127 V
VCN = 127 V
UAB = 220 V

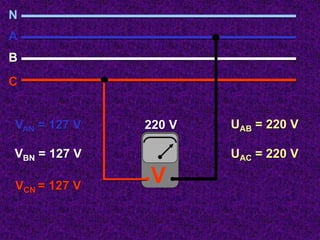

12. 220 V
V
UAC = 220 V
N
A
B
C
VAN = 127 V
VBN = 127 V
VCN = 127 V
UAB = 220 V

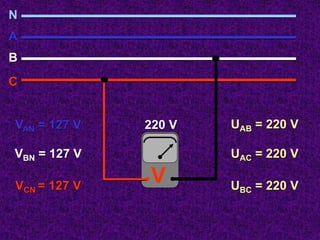

13. 220 V
V
N
A
B
C
VAN = 127 V
VBN = 127 V
VCN = 127 V
UAB = 220 V
UAC = 220 V
UBC = 220 V

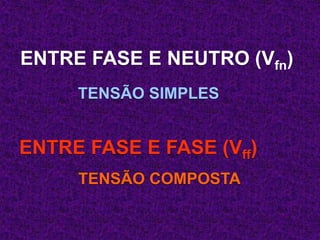

14. ENTRE FASE E NEUTRO (Vfn)
TENSÃO SIMPLES
ENTRE FASE E FASE (Vff)
TENSÃO COMPOSTA

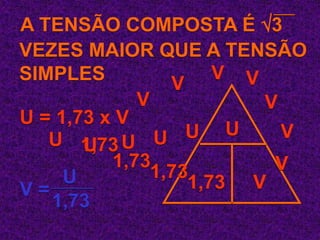

15. U = 1,73 x V
A TENSÃO COMPOSTA É 3
VEZES MAIOR QUE A TENSÃO
SIMPLES
V =
U
1,73
U U U U U U
1,73
1,73
1,73
1,73
V
V
V V
V
V
V
V

16. CIRCUITO ESTRELA

17. N
A
B
C

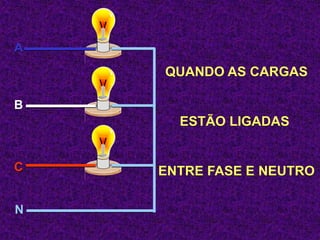

QUANDO AS CARGAS
ESTÃO LIGADAS
ENTRE FASE E NEUTRO

18. CIRCUITO ESTRELA
EQUILIBRADO

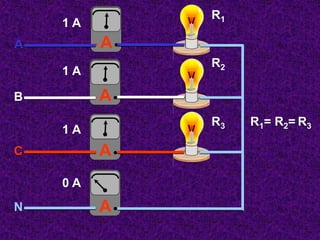

19. A
A
A
A
A
B
C
N
0 A
1 A
1 A
1 A
R1
R2
R3 R1= R2= R3

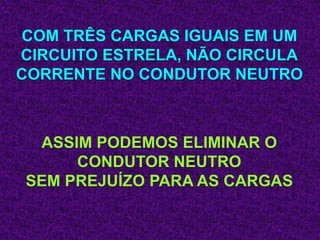

20. COM TRÊS CARGAS IGUAIS EM UM
CIRCUITO ESTRELA, NÃO CIRCULA
CORRENTE NO CONDUTOR NEUTRO
ASSIM PODEMOS ELIMINAR O
CONDUTOR NEUTRO
SEM PREJUÍZO PARA AS CARGAS

21. CIRCUITO ESTRELA
DESEQUILIBRADO

22. A
A
A
A
A
B
C
N
1,73 A
R1
R2
R3 R1= R2= R3
3 A
2 A
1 A

23. NO CONDUTOR NEUTRO HÁ UMA
CORRENTE QUANDO AS CARGAS
SÃO DIFERENTES
NÃO PODEMOS RETIRAR O NEUTRO
•A FASE MENOS CARREGADA SOFRERÁ UMA
SOBRETENSÃO
•A FASE MAIS CARREGADA SOFRERÁ UMA
SUBTENSÃO

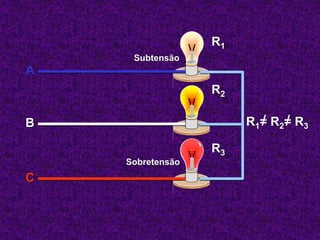

24. A
B
C
R1
R2
R3
R1= R2= R3
Subtensão
Sobretensão

25. NOS SISTEMAS ELÉTRICOS USAMOS
O ATERRAMENTO
DO CONDUTOR NEUTRO
NO CASO DE INTERRUPÇÃO DO
NEUTRO, ESTE GARANTE O
RETORNO DA CORRENTE PARA
A TERRA

26. CIRCUITO TRIÂNGULO
(DELTA)

27. FA
FB
FC
FA
FB
FC

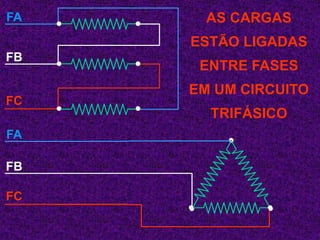

AS CARGAS
ESTÃO LIGADAS
ENTRE FASES
EM UM CIRCUITO
TRIFÁSICO
