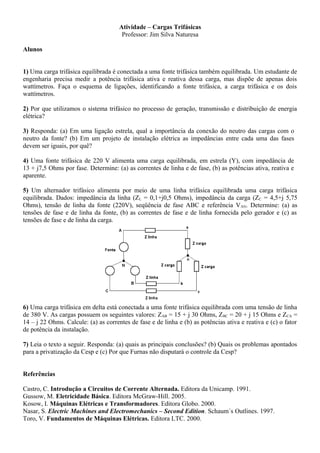

1. Atividade – Cargas Trifásicas
Professor: Jim Silva Naturesa
Alunos
1) Uma carga trifásica equilibrada é conectada a uma fonte trifásica também equilibrada. Um estudante de
engenharia precisa medir a potência trifásica ativa e reativa dessa carga, mas dispõe de apenas dois
wattímetros. Faça o esquema de ligações, identificando a fonte trifásica, a carga trifásica e os dois
wattímetros.
2) Por que utilizamos o sistema trifásico no processo de geração, transmissão e distribuição de energia
elétrica?
3) Responda: (a) Em uma ligação estrela, qual a importância da conexão do neutro das cargas com o
neutro da fonte? (b) Em um projeto de instalação elétrica as impedâncias entre cada uma das fases
devem ser iguais, por quê?
4) Uma fonte trifásica de 220 V alimenta uma carga equilibrada, em estrela (Y), com impedância de
13 + j7,5 Ohms por fase. Determine: (a) as correntes de linha e de fase, (b) as potências ativa, reativa e
aparente.
5) Um alternador trifásico alimenta por meio de uma linha trifásica equilibrada uma carga trifásica
equilibrada. Dados: impedância da linha (ZL = 0,1+j0,5 Ohms), impedância da carga (ZC = 4,5+j 5,75
Ohms), tensão de linha da fonte (220V), seqüência de fase ABC e referência VAN. Determine: (a) as
tensões de fase e de linha da fonte, (b) as correntes de fase e de linha fornecida pelo gerador e (c) as
tensões de fase e de linha da carga.
6) Uma carga trifásica em delta está conectada a uma fonte trifásica equilibrada com uma tensão de linha
de 380 V. As cargas possuem os seguintes valores: ZAB = 15 + j 30 Ohms, ZBC = 20 + j 15 Ohms e ZCA =
14 – j 22 Ohms. Calcule: (a) as correntes de fase e de linha e (b) as potências ativa e reativa e (c) o fator
de potência da instalação.
7) Leia o texto a seguir. Responda: (a) quais as principais conclusões? (b) Quais os problemas apontados
para a privatização da Cesp e (c) Por que Furnas não disputará o controle da Cesp?
Referências
Castro, C. Introdução a Circuitos de Corrente Alternada. Editora da Unicamp. 1991.
Gussow, M. Eletricidade Básica. Editora McGraw-Hill. 2005.
Kosow, I. Máquinas Elétricas e Transformadores. Editora Globo. 2000.
Nasar, S. Electric Machines and Electromechanics – Second Edition. Schaum´s Outlines. 1997.
Toro, V. Fundamentos de Máquinas Elétricas. Editora LTC. 2000.
