CARTOGRAFIA
UNIDADE I
CONCEITOS BÁSICOS
Prof. Maurício de Souza

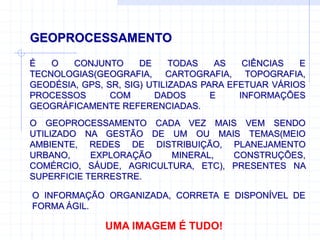

GEOPROCESSAMENTO
É O CONJUNTO DE TODAS AS CIÊNCIAS E
TECNOLOGIAS(GEOGRAFIA, CARTOGRAFIA, TOPOGRAFIA,
GEODÉSIA, GPS, SR, SIG) UTILIZADAS PARA EFETUAR VÁRIOS
PROCESSOS COM DADOS E INFORMAÇÕES
GEOGRÁFICAMENTE REFERENCIADAS.
UMA IMAGEM É TUDO!
O GEOPROCESSAMENTO CADA VEZ MAIS VEM SENDO
UTILIZADO NA GESTÃO DE UM OU MAIS TEMAS(MEIO
AMBIENTE, REDES DE DISTRIBUIÇÃO, PLANEJAMENTO
URBANO, EXPLORAÇÃO MINERAL, CONSTRUÇÕES,
COMÉRCIO, SÁUDE, AGRICULTURA, ETC), PRESENTES NA
SUPERFICIE TERRESTRE.
O INFORMAÇÃO ORGANIZADA, CORRETA E DISPONÍVEL DE
FORMA ÁGIL.

O PAPEL DA CARTOGRAFIA NO
GEOPROCESSAMENTO
A CARTOGRAFIA TEM PAPEL FUNDAMENTAL NO
GEOPROCESSAMENTO, POIS O MAPA É O PRINCIPAL MEIO
DE APRESENTAÇÃO DOS RESULTADOS.
 É CIÊNCIA POIS SE APOIÁ NO USO DA ASTRONOMIA, MATEMÁTICA,
FÍSICA, GEOGRAFIA, ESTATÍSTICA, GEODÉSIA, ETC, PARA
ALCANÇAR A EXATIDÃO SATISFATÓRIA.
É ARTE, QUANDO RECORRE AS LEIS ESTÉTICAS DA SIMPLICIDADE
E DA CLAREZA, BUSCANDO ATINGIR UM IDEAL ARTISTICO DE
BELEZA.
CARTOGRAFIA É A CIÊNCIA E A ARTE QUE SE PROPÕEM A
REPRESENTAR ATRAVÉS DE MAPAS, CARTAS E OUTRAS
FORMAS GRÁFICAS OS DIVERSOS RAMOS DO
CONHECIMENTO DO HOMEM SOBRE A SUPERFÍCIE E
AMBIENTE TERRESTRE.

CIÊNCIAS E TECNOLOGIAS INTEGRADAS NA
CARTOGRAFIA E GEOPROCESAMENTO

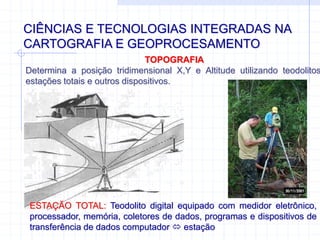

TOPOGRAFIA
Determina a posição tridimensional X,Y e Altitude utilizando teodolitos
estações totais e outros dispositivos.
ESTAÇÃO TOTAL: Teodolito digital equipado com medidor eletrônico,
processador, memória, coletores de dados, programas e dispositivos de
transferência de dados computador  estação

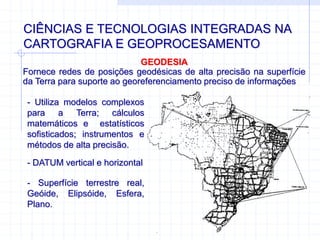

GEODESIA
Fornece redes de posições geodésicas de alta precisão na superfície
da Terra para suporte ao georeferenciamento preciso de informações
- Utiliza modelos complexos
para a Terra; cálculos
matemáticos e estatísticos
sofisticados; instrumentos e
métodos de alta precisão.

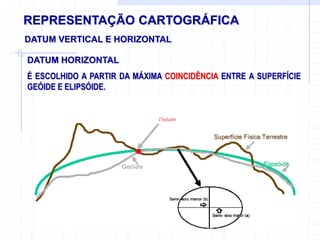

- DATUM vertical e horizontal
- Superfície terrestre real,
Geóide, Elipsóide, Esfera,
Plano.

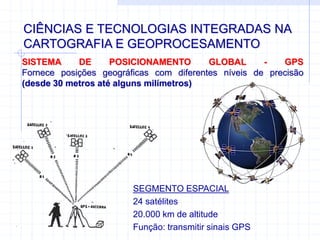

SISTEMA DE POSICIONAMENTO GLOBAL - GPS
Fornece posições geográficas com diferentes níveis de precisão
(desde 30 metros até alguns milímetros)
SEGMENTO ESPACIAL
24 satélites
20.000 km de altitude
Função: transmitir sinais GPS

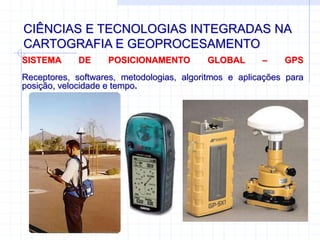

SISTEMA DE POSICIONAMENTO GLOBAL – GPS
Receptores, softwares, metodologias, algoritmos e aplicações para
posição, velocidade e tempo.

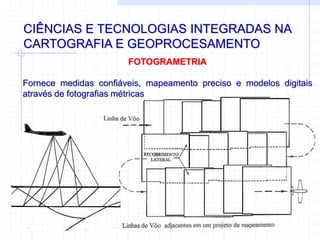

FOTOGRAMETRIA
Fornece medidas confiáveis, mapeamento preciso e modelos digitais
através de fotografias métricas

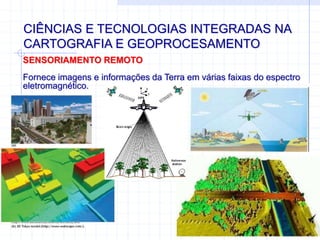

SENSORIAMENTO REMOTO
Fornece imagens e informações da Terra em várias faixas do espectro
eletromagnético.

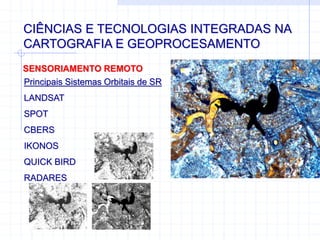

SENSORIAMENTO REMOTO
Principais Sistemas Orbitais de SR
LANDSAT
SPOT
CBERS
IKONOS
QUICK BIRD
RADARES

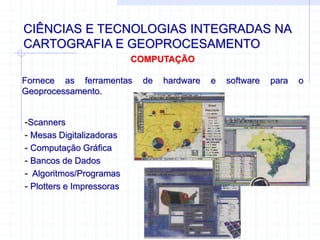

COMPUTAÇÃO
Fornece as ferramentas de hardware e software para o
Geoprocessamento.
-Scanners
- Mesas Digitalizadoras
- Computação Gráfica
- Bancos de Dados
- Algoritmos/Programas
- Plotters e Impressoras

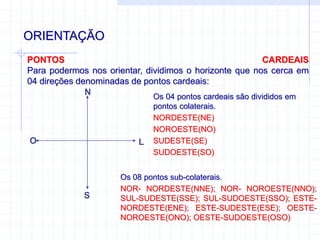

ORIENTAÇÃO
PONTOS CARDEAIS
Para podermos nos orientar, dividimos o horizonte que nos cerca em
04 direções denominadas de pontos cardeais:
N
S
L
O
Os 04 pontos cardeais são divididos em
pontos colaterais.
NORDESTE(NE)
NOROESTE(NO)
SUDESTE(SE)
SUDOESTE(SO)
Os 08 pontos sub-colaterais.
NOR- NORDESTE(NNE); NOR- NOROESTE(NNO);
SUL-SUDESTE(SSE); SUL-SUDOESTE(SSO); ESTE-
NORDESTE(ENE); ESTE-SUDESTE(ESE); OESTE-
NOROESTE(ONO); OESTE-SUDOESTE(OSO)

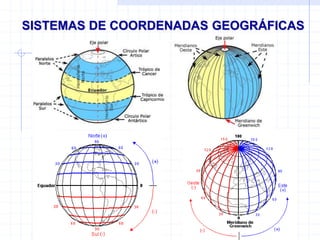

PARALELOS E MERIDIANOS
-PARALELOS
São círculos da esfera cujo plano é perpendicular ao eixo dos pólos.
A linha do Equador é que divide a Terra em 2 hemisférios(N e S) e é
considerado como paralelo de origem (0o)
O tamanhos vão diminuindo quando se aproximam dos pólos;
Latitudes geográficas
0 a + 90 e 0 a -90

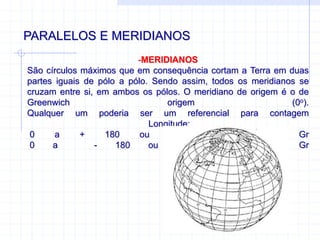

PARALELOS E MERIDIANOS
-MERIDIANOS
São círculos máximos que em consequência cortam a Terra em duas
partes iguais de pólo a pólo. Sendo assim, todos os meridianos se
cruzam entre si, em ambos os pólos. O meridiano de origem é o de
Greenwich origem (0o).
Qualquer um poderia ser um referencial para contagem
Longitude;
0 a + 180 ou 0 a 180 L Gr
0 a - 180 ou 0 a 180 O Gr

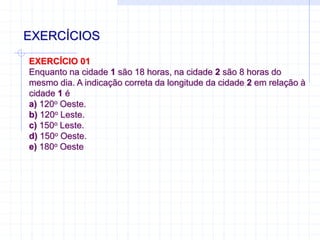

EXERCÍCIOS
EXERCÍCIO 01
Enquanto na cidade 1 são 18 horas, na cidade 2 são 8 horas do
mesmo dia. A indicação correta da longitude da cidade 2 em relação à
cidade 1 é
a) 120o Oeste.
b) 120o Leste.
c) 150o Leste.
d) 150o Oeste.
e) 180o Oeste

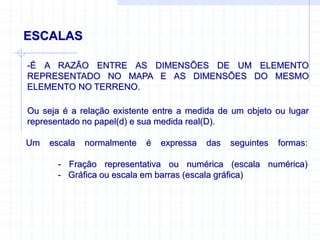

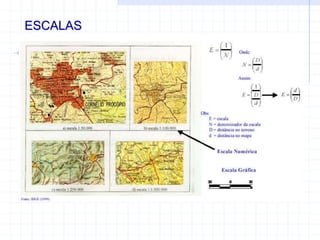

ESCALAS
-É A RAZÃO ENTRE AS DIMENSÕES DE UM ELEMENTO
REPRESENTADO NO MAPA E AS DIMENSÕES DO MESMO
ELEMENTO NO TERRENO.
Ou seja é a relação existente entre a medida de um objeto ou lugar
representado no papel(d) e sua medida real(D).
Um escala normalmente é expressa das seguintes formas:
- Fração representativa ou numérica (escala numérica)
- Gráfica ou escala em barras (escala gráfica)

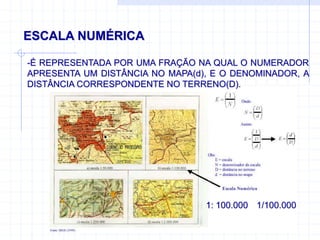

ESCALA NUMÉRICA
-É REPRESENTADA POR UMA FRAÇÃO NA QUAL O NUMERADOR
APRESENTA UM DISTÂNCIA NO MAPA(d), E O DENOMINADOR, A
DISTÂNCIA CORRESPONDENTE NO TERRENO(D).
1: 100.000 1/100.000

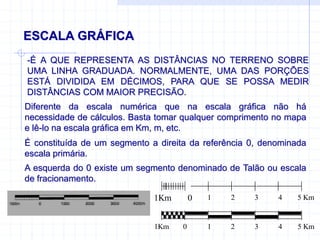

ESCALA GRÁFICA
-É A QUE REPRESENTA AS DISTÂNCIAS NO TERRENO SOBRE
UMA LINHA GRADUADA. NORMALMENTE, UMA DAS PORÇÕES
ESTÁ DIVIDIDA EM DÉCIMOS, PARA QUE SE POSSA MEDIR
DISTÂNCIAS COM MAIOR PRECISÃO.
Diferente da escala numérica que na escala gráfica não há
necessidade de cálculos. Basta tomar qualquer comprimento no mapa
e lê-lo na escala gráfica em Km, m, etc.
É constituída de um segmento a direita da referência 0, denominada
escala primária.
A esquerda do 0 existe um segmento denominado de Talão ou escala
de fracionamento.
0
1Km 1 2 3 4 5 Km
0
1Km 1 2 3 4 5 Km

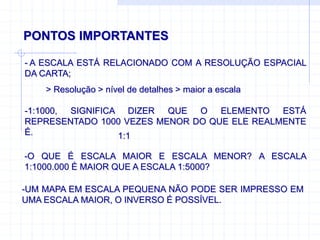

PONTOS IMPORTANTES
- A ESCALA ESTÁ RELACIONADO COM A RESOLUÇÃO ESPACIAL
DA CARTA;
-1:1000, SIGNIFICA DIZER QUE O ELEMENTO ESTÁ
REPRESENTADO 1000 VEZES MENOR DO QUE ELE REALMENTE
É.
-O QUE É ESCALA MAIOR E ESCALA MENOR? A ESCALA
1:1000.000 É MAIOR QUE A ESCALA 1:5000?
-UM MAPA EM ESCALA PEQUENA NÃO PODE SER IMPRESSO EM
UMA ESCALA MAIOR, O INVERSO É POSSÍVEL.
> Resolução > nível de detalhes > maior a escala
1:1

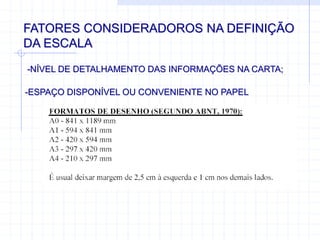

FATORES CONSIDERADOROS NA DEFINIÇÃO
DA ESCALA
-NÍVEL DE DETALHAMENTO DAS INFORMAÇÕES NA CARTA;
-ESPAÇO DISPONÍVEL OU CONVENIENTE NO PAPEL

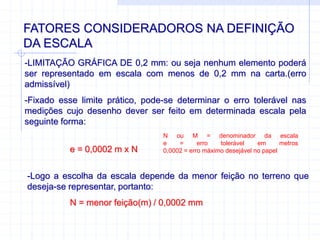

FATORES CONSIDERADOROS NA DEFINIÇÃO
DA ESCALA
-LIMITAÇÃO GRÁFICA DE 0,2 mm: ou seja nenhum elemento poderá
ser representado em escala com menos de 0,2 mm na carta.(erro
admissível)
-Fixado esse limite prático, pode-se determinar o erro tolerável nas
medições cujo desenho dever ser feito em determinada escala pela
seguinte forma:
e = 0,0002 m x N
N ou M = denominador da escala
e = erro tolerável em metros
0,0002 = erro máximo desejável no papel
-Logo a escolha da escala depende da menor feição no terreno que
deseja-se representar, portanto:
N = menor feição(m) / 0,0002 mm

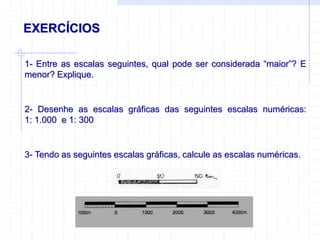

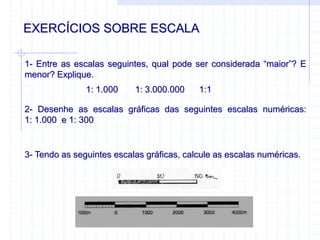

EXERCÍCIOS
1- Entre as escalas seguintes, qual pode ser considerada “maior”? E
menor? Explique.
2- Desenhe as escalas gráficas das seguintes escalas numéricas:
1: 1.000 e 1: 300
3- Tendo as seguintes escalas gráficas, calcule as escalas numéricas.

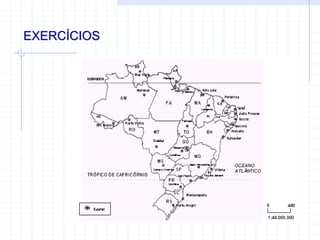

EXERCÍCIOS

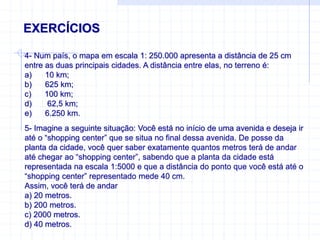

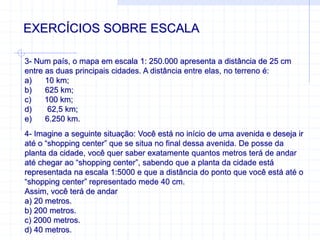

4- Num país, o mapa em escala 1: 250.000 apresenta a distância de 25 cm
entre as duas principais cidades. A distância entre elas, no terreno é:
a) 10 km;
b) 625 km;
c) 100 km;
d) 62,5 km;
e) 6.250 km.
5- Imagine a seguinte situação: Você está no início de uma avenida e deseja ir
até o “shopping center” que se situa no final dessa avenida. De posse da
planta da cidade, você quer saber exatamente quantos metros terá de andar
até chegar ao “shopping center”, sabendo que a planta da cidade está
representada na escala 1:5000 e que a distância do ponto que você está até o
“shopping center” representado mede 40 cm.
Assim, você terá de andar
a) 20 metros.
b) 200 metros.
c) 2000 metros.
d) 40 metros.

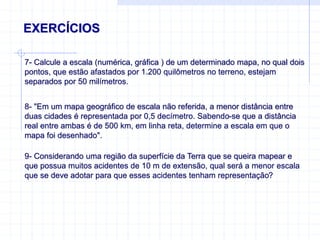

EXERCÍCIOS

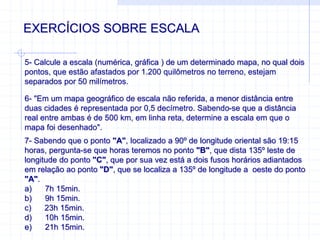

7- Calcule a escala (numérica, gráfica ) de um determinado mapa, no qual dois
pontos, que estão afastados por 1.200 quilômetros no terreno, estejam
separados por 50 milímetros.
8- "Em um mapa geográfico de escala não referida, a menor distância entre
duas cidades é representada por 0,5 decímetro. Sabendo-se que a distância
real entre ambas é de 500 km, em linha reta, determine a escala em que o
mapa foi desenhado".

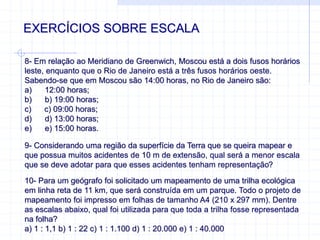

9- Considerando uma região da superfície da Terra que se queira mapear e
que possua muitos acidentes de 10 m de extensão, qual será a menor escala
que se deve adotar para que esses acidentes tenham representação?

300 km
450
km
450 km

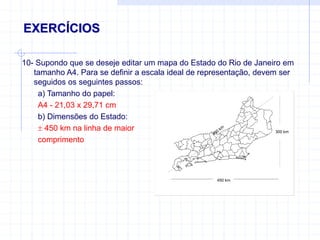

EXERCÍCIOS
10- Supondo que se deseje editar um mapa do Estado do Rio de Janeiro em
tamanho A4. Para se definir a escala ideal de representação, devem ser
seguidos os seguintes passos:
a) Tamanho do papel:
A4 - 21,03 x 29,71 cm
b) Dimensões do Estado:
 450 km na linha de maior
comprimento

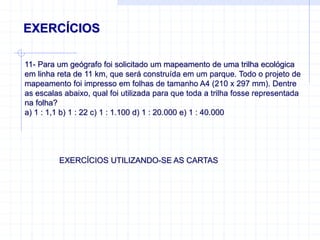

EXERCÍCIOS
11- Para um geógrafo foi solicitado um mapeamento de uma trilha ecológica
em linha reta de 11 km, que será construída em um parque. Todo o projeto de
mapeamento foi impresso em folhas de tamanho A4 (210 x 297 mm). Dentre
as escalas abaixo, qual foi utilizada para que toda a trilha fosse representada
na folha?
a) 1 : 1,1 b) 1 : 22 c) 1 : 1.100 d) 1 : 20.000 e) 1 : 40.000
EXERCÍCIOS UTILIZANDO-SE AS CARTAS

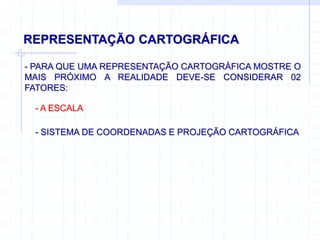

REPRESENTAÇÃO CARTOGRÁFICA
- PARA QUE UMA REPRESENTAÇÃO CARTOGRÁFICA MOSTRE O
MAIS PRÓXIMO A REALIDADE DEVE-SE CONSIDERAR 02
FATORES:
- A ESCALA
- SISTEMA DE COORDENADAS E PROJEÇÃO CARTOGRÁFICA

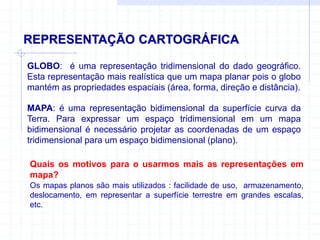

GLOBO: é uma representação tridimensional do dado geográfico.
Esta representação mais realística que um mapa planar pois o globo
mantém as propriedades espaciais (área, forma, direção e distância).
MAPA: é uma representação bidimensional da superfície curva da
Terra. Para expressar um espaço tridimensional em um mapa
bidimensional é necessário projetar as coordenadas de um espaço
tridimensional para um espaço bidimensional (plano).
Os mapas planos são mais utilizados : facilidade de uso, armazenamento,
deslocamento, em representar a superfície terrestre em grandes escalas,
etc.
Quais os motivos para o usarmos mais as representações em
mapa?

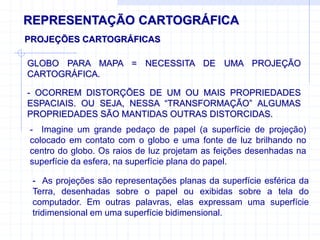

GLOBO PARA MAPA = NECESSITA DE UMA PROJEÇÃO
CARTOGRÁFICA.
PROJEÇÕES CARTOGRÁFICAS
- OCORREM DISTORÇÕES DE UM OU MAIS PROPRIEDADES
ESPACIAIS. OU SEJA, NESSA “TRANSFORMAÇÃO” ALGUMAS
PROPRIEDADES SÃO MANTIDAS OUTRAS DISTORCIDAS.
- Imagine um grande pedaço de papel (a superfície de projeção)
colocado em contato com o globo e uma fonte de luz brilhando no
centro do globo. Os raios de luz projetam as feições desenhadas na
superfície da esfera, na superfície plana do papel.
- As projeções são representações planas da superfície esférica da
Terra, desenhadas sobre o papel ou exibidas sobre a tela do
computador. Em outras palavras, elas expressam uma superfície
tridimensional em uma superfície bidimensional.

AS SUPERFÍCIES DE PROJEÇÃO SÃO:
PLANO
CONE
CILINDRO

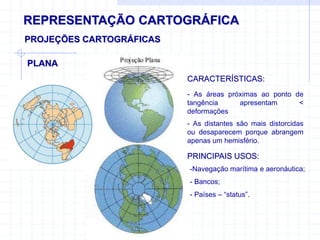

PLANA
CARACTERÍSTICAS:
- As áreas próximas ao ponto de
tangência apresentam <
deformações
- As distantes são mais distorcidas
ou desaparecem porque abrangem
apenas um hemisfério.
PRINCIPAIS USOS:
-Navegação marítima e aeronáutica;
- Bancos;
- Países – “status”.

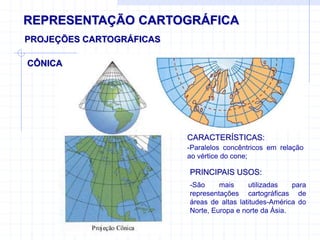

CÔNICA
CARACTERÍSTICAS:
-Paralelos concêntricos em relação
ao vértice do cone;
PRINCIPAIS USOS:
-São mais utilizadas para
representações cartográficas de
áreas de altas latitudes-América do
Norte, Europa e norte da Ásia.

CILINDRICA
CARACTERÍSTICAS:
-Deformam as superfícies de altas
latitudes;
- Mantém as de baixa em forma e
dimensão mais próxima do real;
- Apresentam os meridianos e paralelos
retos e perpendiculares.
- Mais conhecida Mercator e Peter
PRINCIPAIS USOS:
- Mais usada na cartografia.

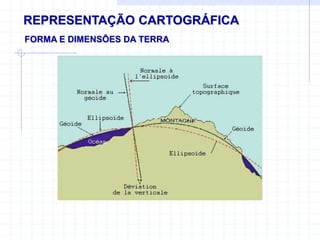

FORMA E DIMENSÕES DA TERRA
- É inconcebível definir essa forma matematicamente

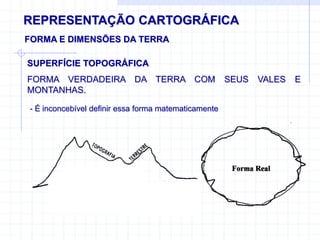

SUPERFÍCIE TOPOGRÁFICA
FORMA VERDADEIRA DA TERRA COM SEUS VALES E
MONTANHAS.

-Não tem definição matemática.
- Usado como referência padrão para medidas de altitudes.

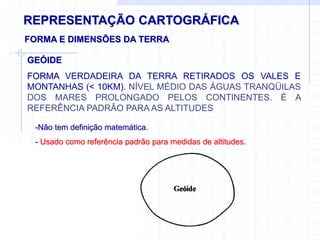

GEÓIDE
FORMA VERDADEIRA DA TERRA RETIRADOS OS VALES E
MONTANHAS (< 10KM). NÍVEL MÉDIO DAS ÁGUAS TRANQÜILAS
DOS MARES PROLONGADO PELOS CONTINENTES. É A
REFERÊNCIA PADRÃO PARA AS ALTITUDES

- Usado como referência padrão pela GEODÉSIA para medidas de latitude
e longitude.

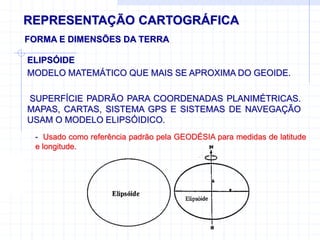

ELIPSÓIDE
MODELO MATEMÁTICO QUE MAIS SE APROXIMA DO GEOIDE.
SUPERFÍCIE PADRÃO PARA COORDENADAS PLANIMÉTRICAS.
MAPAS, CARTAS, SISTEMA GPS E SISTEMAS DE NAVEGAÇÃO
USAM O MODELO ELIPSÓIDICO.

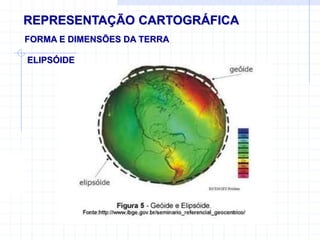

ELIPSÓIDE

DATUM VERTICAL E HORIZONTAL
DATUM HORIZONTAL:
É UM SISTEMA DE REFERÊNCIA PADRÃO ADOTADO POR UM PAÍS, UMA
REGIÃO OU POR TODO O PLANETA AO QUAL DEVEM SER REFERENCIADAS
AS POSIÇÕES GEOGRÁFICAS(LATITUDE E LONGITUDE).
É UM PONTO DE AMARRAÇÃO – REFERÊNCIA
EXISTEM VÁRIOS DATUNS HORIZONTAIS
Elipsóide de referência adotado
Ponto de coordenadas geodésicas
(lat, long) origem
Linha de azimute origem

DATUM HORIZONTAL
É ESCOLHIDO A PARTIR DA MÁXIMA COINCIDÊNCIA ENTRE A SUPERFÍCIE
GEÓIDE E ELIPSÓIDE.

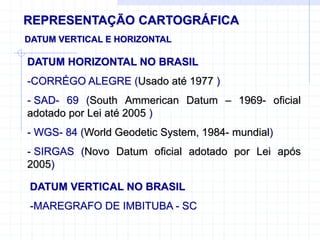

DATUM HORIZONTAL NO BRASIL
-CORRÉGO ALEGRE (Usado até 1977 )
- SAD- 69 (South Ammerican Datum – 1969- oficial
adotado por Lei até 2005 )
- WGS- 84 (World Geodetic System, 1984- mundial)
- SIRGAS (Novo Datum oficial adotado por Lei após
2005)
DATUM VERTICAL NO BRASIL
-MAREGRAFO DE IMBITUBA - SC

CLASSIFICAÇÃO DOS MAPAS
- MAPA: documento relacionado com escala pequena, representação
plana, área delimitada por acidentes naturais e divisões político
administrativa, destinação a fins temáticos, culturais ou ilustrativos.

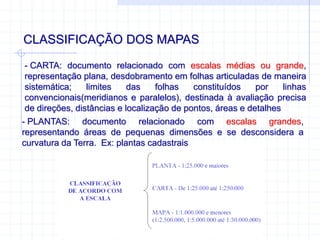

CLASSIFICAÇÃO DOS MAPAS
- CARTA: documento relacionado com escalas médias ou grande,
representação plana, desdobramento em folhas articuladas de maneira
sistemática; limites das folhas constituídos por linhas
convencionais(meridianos e paralelos), destinada à avaliação precisa
de direções, distâncias e localização de pontos, áreas e detalhes
- PLANTAS: documento relacionado com escalas grandes,
representando áreas de pequenas dimensões e se desconsidera a
curvatura da Terra. Ex: plantas cadastrais

CLASSIFICAÇÃO DOS MAPAS - OBJETIVO
- GERAL: uma mapa geral é aquele que atende a uma gama imensa e
indeterminada de usuários. Ex: mapas do IBGE na escala 1:5.000.000,
que apresenta todos os estados, países vizinhos, informações físicas e
culturais.
- TEMÁTICOS: são mapas, cartas ou plantas em qualquer escala,
destinadas a um tema específico, necessária a pesquisa sócio
econômica, de recursos naturais e estudos ambientais, exprime
conhecimentos particulares para uso geral.
- ESPECIAL: são mapas, cartas ou plantas para grandes grupos de
usuários muito distinto entre si, e cada um deles, concebido para
atender determinada faixa técnica ou científica. Exs: cartas náuticas,
aeronáuticas, para fins militares, meteorológicas, etc.

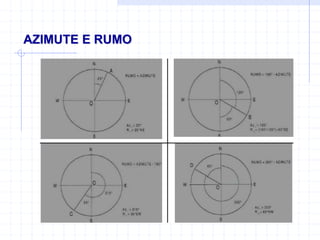

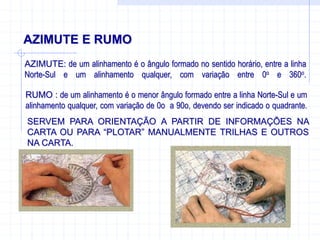

AZIMUTE E RUMO
AZIMUTE: de um alinhamento é o ângulo formado no sentido horário, entre a linha
Norte-Sul e um alinhamento qualquer, com variação entre 0o e 360o.
RUMO : de um alinhamento é o menor ângulo formado entre a linha Norte-Sul e um
alinhamento qualquer, com variação de 0o a 90o, devendo ser indicado o quadrante.
SERVEM PARA ORIENTAÇÃO A PARTIR DE INFORMAÇÕES NA
CARTA OU PARA “PLOTAR” MANUALMENTE TRILHAS E OUTROS
NA CARTA.

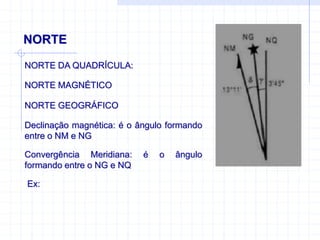

NORTE
NORTE DA QUADRÍCULA:
NORTE MAGNÉTICO
NORTE GEOGRÁFICO
Declinação magnética: é o ângulo formando
entre o NM e NG
Convergência Meridiana: é o ângulo
formando entre o NG e NQ
Ex:

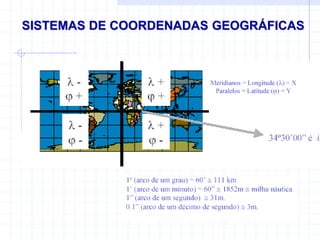

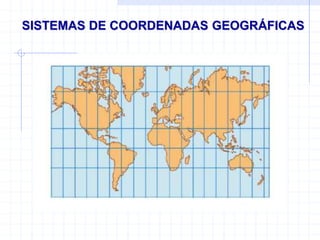

SISTEMAS DE COORDENADAS GEOGRÁFICAS

- LATITUDE: é a distância angular entre o plano do Equador e o ponto
da Terra(até o paralelo que o corta), unido perpendicularmente ao
centro do planeta e representado.
- LONGITUDE: é o ângulo formado entre o ponto considerado(
meridiano que o corta) e o meridiano zero.

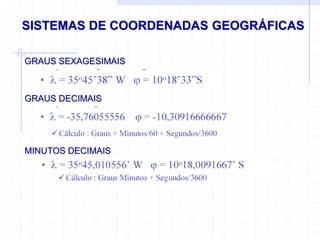

GRAUS SEXAGESIMAIS
GRAUS DECIMAIS
MINUTOS DECIMAIS

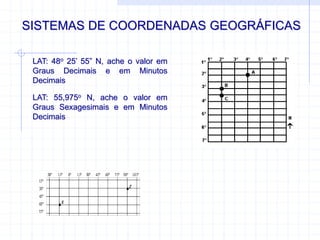

LAT: 48o 25’ 55” N, ache o valor em
Graus Decimais e em Minutos
Decimais
LAT: 55,975o N, ache o valor em
Graus Sexagesimais e em Minutos
Decimais

EXERCÍCIOS SOBRE ESCALA
1- Entre as escalas seguintes, qual pode ser considerada “maior”? E
menor? Explique.
1: 1.000 1: 3.000.000 1:1
2- Desenhe as escalas gráficas das seguintes escalas numéricas:
1: 1.000 e 1: 300
3- Tendo as seguintes escalas gráficas, calcule as escalas numéricas.

3- Num país, o mapa em escala 1: 250.000 apresenta a distância de 25 cm
entre as duas principais cidades. A distância entre elas, no terreno é:
a) 10 km;
b) 625 km;
c) 100 km;
d) 62,5 km;
e) 6.250 km.
4- Imagine a seguinte situação: Você está no início de uma avenida e deseja ir
até o “shopping center” que se situa no final dessa avenida. De posse da
planta da cidade, você quer saber exatamente quantos metros terá de andar
até chegar ao “shopping center”, sabendo que a planta da cidade está
representada na escala 1:5000 e que a distância do ponto que você está até o
“shopping center” representado mede 40 cm.
Assim, você terá de andar
a) 20 metros.
b) 200 metros.
c) 2000 metros.
d) 40 metros.

5- Calcule a escala (numérica, gráfica ) de um determinado mapa, no qual dois
pontos, que estão afastados por 1.200 quilômetros no terreno, estejam
separados por 50 milímetros.
6- "Em um mapa geográfico de escala não referida, a menor distância entre
duas cidades é representada por 0,5 decímetro. Sabendo-se que a distância
real entre ambas é de 500 km, em linha reta, determine a escala em que o
mapa foi desenhado".

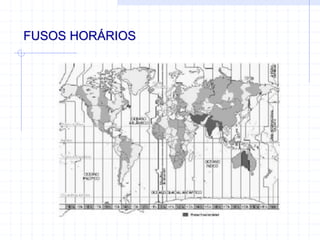

7- Sabendo que o ponto "A", localizado a 90º de longitude oriental são 19:15
horas, pergunta-se que horas teremos no ponto "B", que dista 135º leste de
longitude do ponto "C", que por sua vez está a dois fusos horários adiantados
em relação ao ponto "D", que se localiza a 135º de longitude a oeste do ponto
"A".
a) 7h 15min.
b) 9h 15min.
c) 23h 15min.
d) 10h 15min.
e) 21h 15min.

8- Em relação ao Meridiano de Greenwich, Moscou está a dois fusos horários
leste, enquanto que o Rio de Janeiro está a três fusos horários oeste.
Sabendo-se que em Moscou são 14:00 horas, no Rio de Janeiro são:
a) 12:00 horas;
b) b) 19:00 horas;
c) c) 09:00 horas;
d) d) 13:00 horas;
e) e) 15:00 horas.
9- Considerando uma região da superfície da Terra que se queira mapear e
que possua muitos acidentes de 10 m de extensão, qual será a menor escala
que se deve adotar para que esses acidentes tenham representação?
10- Para um geógrafo foi solicitado um mapeamento de uma trilha ecológica
em linha reta de 11 km, que será construída em um parque. Todo o projeto de
mapeamento foi impresso em folhas de tamanho A4 (210 x 297 mm). Dentre
as escalas abaixo, qual foi utilizada para que toda a trilha fosse representada
na folha?
a) 1 : 1,1 b) 1 : 22 c) 1 : 1.100 d) 1 : 20.000 e) 1 : 40.000

cartografia-conceitos-basicos-prof.mauricio.ppt

Mais conteúdo relacionado

Semelhante a cartografia-conceitos-basicos-prof.mauricio.ppt

Mais de leiapcsj

Último

cartografia-conceitos-basicos-prof.mauricio.ppt
