Exercícios escala cbasica
1. UNIVERSIDADE FEDERAL FLUMINENSE (UFF)
POLO CAMPOS DOS GOYTACAZES (PUCG)
INSTITUTO DE CIÊNCIAS DA SOCIEDADE E DESENVOLVIMENTO REGIONAL (ESR)
DEPARTAMENTO DE GEOGRAFIA DE CAMPOS (GRC)
GRC00018 - CARTOGRAFIA BÁSICA
Lista de exercícios (Escala)
1. Os mapas possuem propriedades e características que auxiliam o usuário a
decidir quais produtos melhor se adequam às suas necessidades. Uma dessas
propriedades é a escala. Matematicamente, qual a definição de escala? (0,5)
2. Diferencie escala cartográfica, escala geográfica e escala operacional. (0,5)
3. Em uma carta topográfica na escala 1/50 000, foi medida uma distância de 20
centímetros Essa medida corresponde a que valor de distância no terreno? (0,5)
4. Um professor de Geografia solicitou aos alunos que representassem, por meio de
cartogramas, os resultados de um estudo sobre o bairro onde a escola está
localizada. Foram colocadas à disposição dos alunos duas bases cartográficas
com as seguintes escalas: cartograma 1 - escala de 1:25.000; cartograma 2 -
escala de 1:500.000. Considerando que devem ser representados, no mapa, ruas,
avenidas e outros componentes do bairro, quais dos cartogramas os alunos
devem utilizar? Por quê? (0,5)
5. Para utilizar uma carta geográfica é necessário conhecer as coordenadas de
localização, a linguagem gráfica e a escala que foi usada. A respeito de mapas e
cartas geográficas, assinale a opção CORRETA. (0,6)
A. Para facilitar a compreensão, a escala gráfica mostra, em uma linha graduada,
o valor real do centímetro no mapa.
B. Mapas ou cartas geográficas de países, continentes, ou mesmo do mundo,
exigem o emprego de escalas de 1:10.000.000, ou maiores.
C. Os mapas de pequena escala mostram detalhes, se aproximam mais da
realidade, ou seja, a realidade não foi muito reduzida.

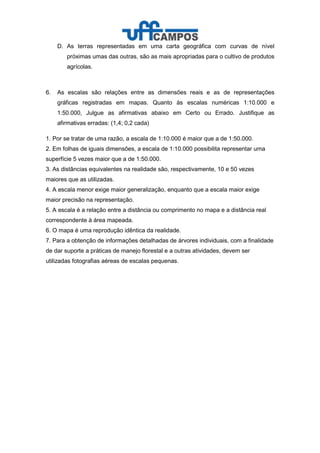

2. D. As terras representadas em uma carta geográfica com curvas de nível
próximas umas das outras, são as mais apropriadas para o cultivo de produtos
agrícolas.
6. As escalas são relações entre as dimensões reais e as de representações
gráficas registradas em mapas. Quanto às escalas numéricas 1:10.000 e
1:50.000, Julgue as afirmativas abaixo em Certo ou Errado. Justifique as
afirmativas erradas: (1,4; 0,2 cada)
1. Por se tratar de uma razão, a escala de 1:10.000 é maior que a de 1:50.000.
2. Em folhas de iguais dimensões, a escala de 1:10.000 possibilita representar uma
superfície 5 vezes maior que a de 1:50.000.
3. As distâncias equivalentes na realidade são, respectivamente, 10 e 50 vezes
maiores que as utilizadas.
4. A escala menor exige maior generalização, enquanto que a escala maior exige
maior precisão na representação.
5. A escala é a relação entre a distância ou comprimento no mapa e a distância real
correspondente à área mapeada.
6. O mapa é uma reprodução idêntica da realidade.
7. Para a obtenção de informações detalhadas de árvores individuais, com a finalidade
de dar suporte a práticas de manejo florestal e a outras atividades, devem ser
utilizadas fotografias aéreas de escalas pequenas.
3. 7. (UFPR 2015) - Para ir a um determinado local, um motorista consultou o aparelho
de GPS (Sistema de Posicionamento Global), o qual indicou o caminho
representado na figura a seguir. (0,5)
Sabendo que o maior segmento a ser percorrido no trajeto sugerido pelo GPS
corresponde à distância de 345m, qual a distância total a ser percorrida e qual a
escala utilizada no mapeamento?
8. FUVEST-1995 No mapa a seguir a distância, em linha reta, entre as cidades de
Araçatuba e Campinas é de 1,5cm. Calcule a distância real entre as duas cidades.
4. 9. FUVEST-1996 (0,5)
10. Num mapa do Rio Grande do Sul cuja escala é 1:750.000, a distância entre duas
cidades é de 5 cm. Qual é a distância real entre as duas cidades? (0,5)
11. Considerando que a distância entre dois pontos em um mapa de escala 1:500.000
é de 16,5cm, qual a distância real entre eles? (0,5)
12. Em um mapa, as feições passíveis de representação gráfica, considerando-se o
erro cartográfico tolerável, apresentam uma dimensão mínima. Em um mapa na
escala 1:100.000, qual será essa dimensão mínima, em metros? (0,5)
13. Em cartografia, são comuns processos de redução e de ampliação de escalas. Ao
ampliarmos 20 vezes a escala 1:1.000.000, qual será a nova escala? (0,5)
14. Uma carta topográfica do IBGE em formato digital foi ampliada ao ser impressa.
Sua escala original era 1:50.000. A distância entre duas cidades nessa escala é
de 12 cm, mas, na carta impressa, a distância passou a ser de 25 cm. Qual é a
escala numérica da carta após a impressão? (0,5)
5. 15. Pretende-se realizar um mapeamento temático digital de uma área com precisão
gráfica de 0,2 mm, cujo detalhamento distinguirá feições com mais de 2 m de
extensão. Nesse caso, qual a escala cartográfica que deverá ser utilizada? (0,5)
16. Um determinado ponto plotado em uma carta na escala 1:50.000 está a uma
distância de 900 m da coordenada 476.000mE e a 550 m da coordenada
6.682.000mN. Os valores dessas distâncias correspondem, respectivamente, à
que medidas no mapa? (0,5)
17. FIOCRUZ-2010 (0,5)
18. FIOCRUZ-2010 (0,5)
