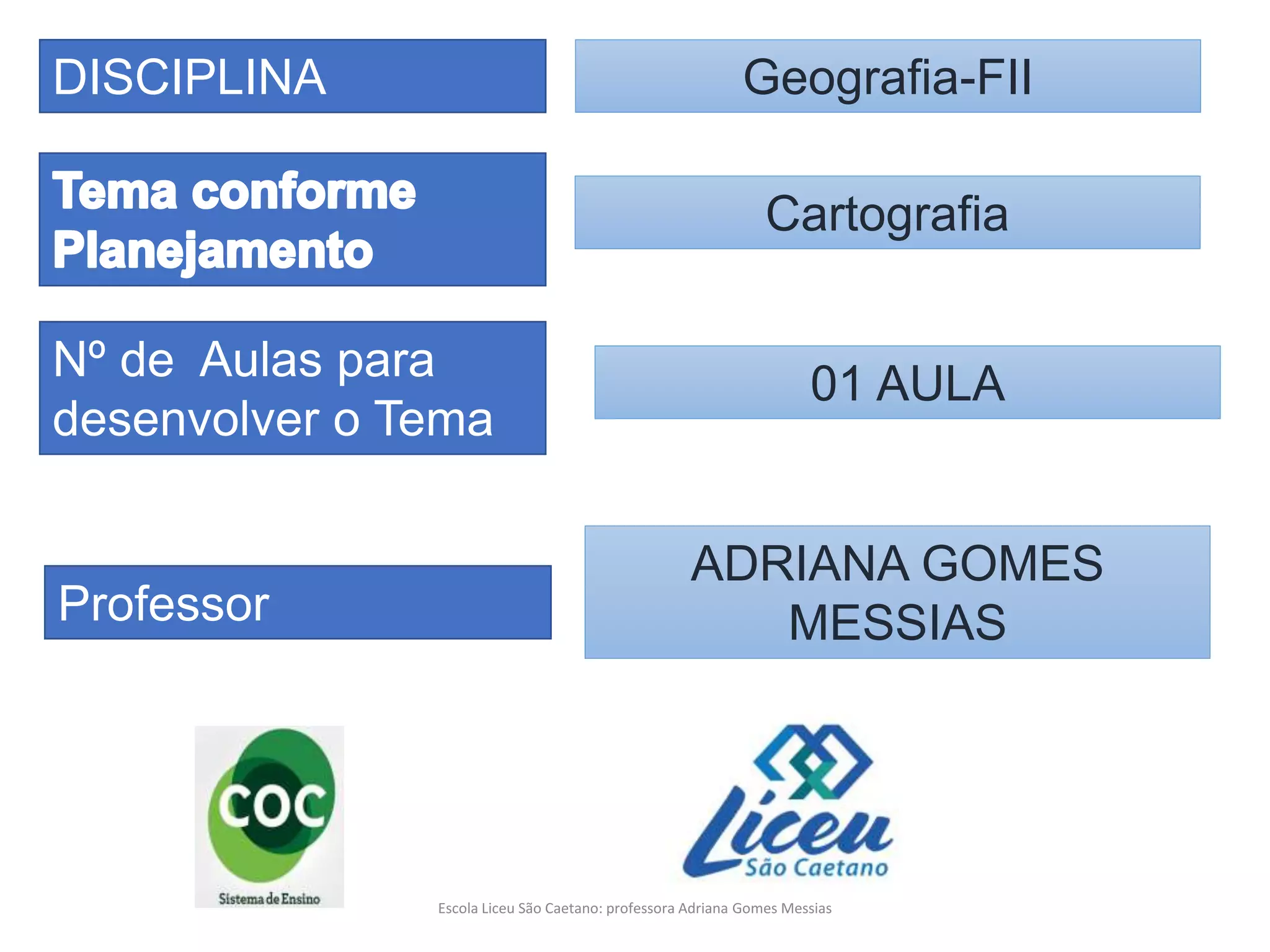

1. DISCIPLINA
Professor
Nº de Aulas para
desenvolver o Tema
Geografia-FII
ADRIANA GOMES
MESSIAS
Cartografia
01 AULA
Escola Liceu São Caetano: professora Adriana Gomes Messias

2. Cartografia
• Cartografia é a ciência que
representa graficamente
uma área geográfica ou
uma superfície plana.
• Cartografia é uma palavra
registrada pela primeira
vez em 1839 numa
correspondência,
indicando a ideia de um
traçado de mapas e cartas.
• No Brasil, a cartografia
teve seu maior
desenvolvimento a partir
da Segunda Grande Guerra
Mundial, em razão de
interesses militares.
• o mapa não é uma cópia
fiel da superfície terrestre. Escola Liceu São Caetano: professora Adriana Gomes Messias

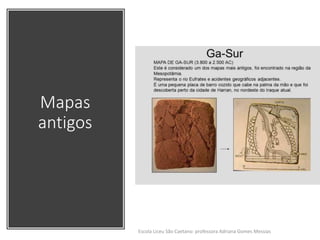

3. Mapas
antigos
Escola Liceu São Caetano: professora Adriana Gomes Messias

4. • O mapa T e O representa apenas a
metade da Terra esférica, na Idade média
• A T é o Mediterrâneo , o Nilo , eo Don
(anteriormente chamado de Tanais )
dividindo os três continentes , Ásia ,
Europa e África , e O é o cerco oceano .
Mapa da América do Sul elaborado em 1546, por
Pierre Descelliers. Apresenta cenas da vida indígena.
Este mapa mostra a influência da cartografia
portuguesa, ainda que pertença à escola francesa.

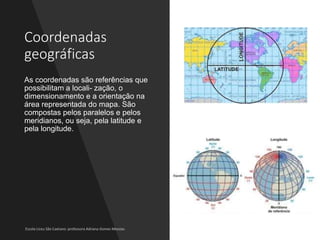

5. Coordenadas
geográficas
As coordenadas são referências que
possibilitam a locali- zação, o
dimensionamento e a orientação na
área representada do mapa. São
compostas pelos paralelos e pelos
meridianos, ou seja, pela latitude e
pela longitude.

11. Projeções
cartográficas
A figura geométrica que representa o
globo terrestre é a geoide, forma muito
complexa para a representação em
um plano; por essa razão, os
cartógrafos fazem suas projeções,
utilizando uma figura elipsoide de
revolução.

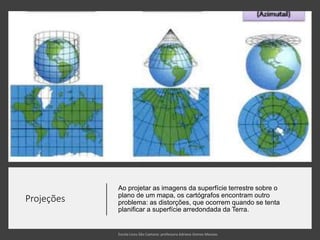

12. Projeções
Ao projetar as imagens da superfície terrestre sobre o
plano de um mapa, os cartógrafos encontram outro
problema: as distorções, que ocorrem quando se tenta
planificar a superfície arredondada da Terra.

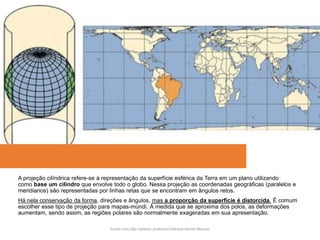

13. A projeção cilíndrica refere-se à representação da superfície esférica da Terra em um plano utilizando
como base um cilindro que envolve todo o globo. Nessa projeção as coordenadas geográficas (paralelos e
meridianos) são representadas por linhas retas que se encontram em ângulos retos.
Há nela conservação da forma, direções e ângulos, mas a proporção da superfície é distorcida. É comum
escolher esse tipo de projeção para mapas-múndi. À medida que se aproxima dos polos, as deformações
aumentam, sendo assim, as regiões polares são normalmente exageradas em sua apresentação.
Escola Liceu São Caetano: professora Adriana Gomes Messias

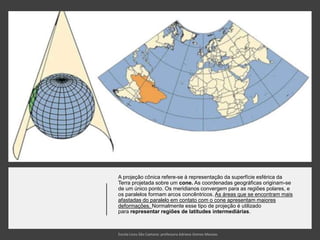

14. A projeção cônica refere-se à representação da superfície esférica da
Terra projetada sobre um cone. As coordenadas geográficas originam-se
de um único ponto. Os meridianos convergem para as regiões polares, e
os paralelos formam arcos concêntricos. As áreas que se encontram mais
afastadas do paralelo em contato com o cone apresentam maiores
deformações. Normalmente esse tipo de projeção é utilizado
para representar regiões de latitudes intermediárias.

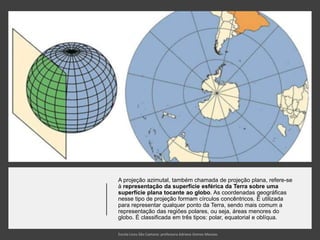

15. A projeção azimutal, também chamada de projeção plana, refere-se
à representação da superfície esférica da Terra sobre uma
superfície plana tocante ao globo. As coordenadas geográficas
nesse tipo de projeção formam círculos concêntricos. É utilizada
para representar qualquer ponto da Terra, sendo mais comum a
representação das regiões polares, ou seja, áreas menores do
globo. É classificada em três tipos: polar, equatorial e oblíqua.

16. Projeção de
Mercator
• Elaborada em 1569 pelo
cartógrafo Gerhard Mercator, é do
tipo cilíndrica e uma das mais
conhecidas no mundo todo. As
coordenadas geográficas são
traçadas em linhas retas que se
cruzam formando ângulos retos.
• Nesse tipo de projeção, há
conservação dos ângulos e
deformação das áreas. As regiões
nas altas latitudes apresentam-se
de forma exagerada.
Escola Liceu São Caetano: professora Adriana
Gomes Messias
A projeção de Mercator possui uma
visão eurocêntrica de mundo.

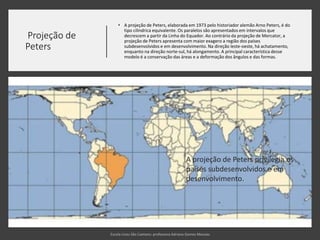

17. Projeção de
Peters
• A projeção de Peters, elaborada em 1973 pelo historiador alemão Arno Peters, é do
tipo cilíndrica equivalente. Os paralelos são apresentados em intervalos que
decrescem a partir da Linha do Equador. Ao contrário da projeção de Mercator, a
projeção de Peters apresenta com maior exagero a região dos países
subdesenvolvidos e em desenvolvimento. Na direção leste-oeste, há achatamento,
enquanto na direção norte-sul, há alongamento. A principal característica desse
modelo é a conservação das áreas e a deformação dos ângulos e das formas.
A projeção de Peters privilegia os
países subdesenvolvidos e em
desenvolvimento.

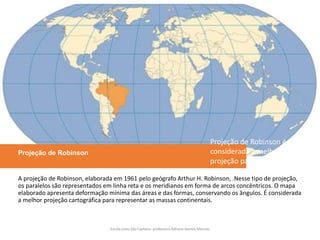

18. Projeção de Robinson
A projeção de Robinson, elaborada em 1961 pelo geógrafo Arthur H. Robinson, .Nesse tipo de projeção,
os paralelos são representados em linha reta e os meridianos em forma de arcos concêntricos. O mapa
elaborado apresenta deformação mínima das áreas e das formas, conservando os ângulos. É considerada
a melhor projeção cartográfica para representar as massas continentais.
Escola Liceu São Caetano: professora Adriana Gomes Messias
Projeção de Robinson é
considerada a melhor
projeção para representar
os continentes.

19. A ONU faz referência a uma projeção
cartográfica em seu logotipo. Qual?

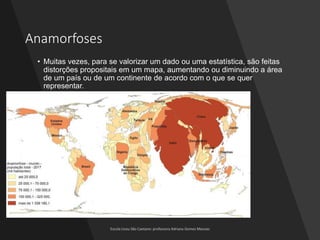

20. Anamorfoses
• Muitas vezes, para se valorizar um dado ou uma estatística, são feitas
distorções propositais em um mapa, aumentando ou diminuindo a área
de um país ou de um continente de acordo com o que se quer
representar.

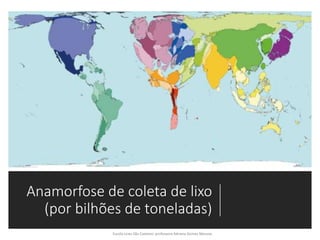

21. Anamorfose de coleta de lixo
(por bilhões de toneladas)

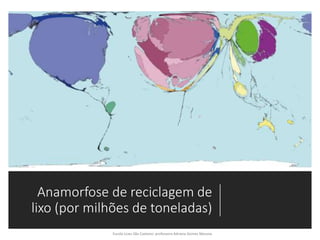

22. Anamorfose de reciclagem de
lixo (por milhões de toneladas)

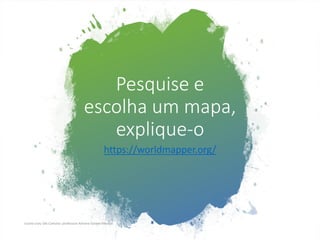

23. Pesquise e
escolha um mapa,
explique-o
https://worldmapper.org/
Escola Liceu São Caetano: professora Adriana Gomes Messias
