1. SERVIÇO NACIONAL DE APRENDIZAGEM
INDUSTRIAL
Faculdade de Tecnologia SENAI Gaspar Ricardo Júnior
CFP 4.02 - SOROCABA - SP
Pós Graduação
Otimização e Gerenciamento da Manufatura
Fundição: Um estudo sobre uma empresa de fundição de peças de
reposição para equipamentos de mineração.
Franklin Arisson
Mateus Marinho

2. 2

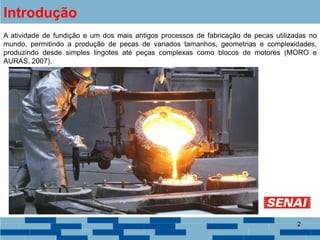

Introdução
A atividade de fundição e um dos mais antigos processos de fabricação de pecas utilizadas no
mundo, permitindo a produção de pecas de variados tamanhos, geometrias e complexidades,
produzindo desde simples lingotes até peças complexas como blocos de motores (MORO e
AURAS, 2007).

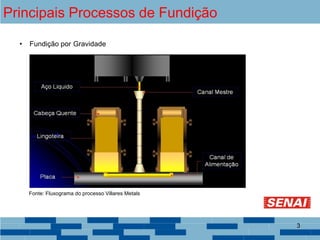

3. Principais Processos de Fundição
• Fundição por Gravidade
Fonte: Fluxograma do processo Villares Metals
3

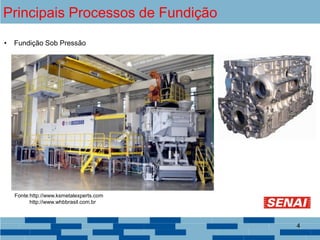

4. Principais Processos de Fundição
• Fundição Sob Pressão
Fonte:http://www.ksmetalexperts.com
http://www.whbbrasil.com.br
4

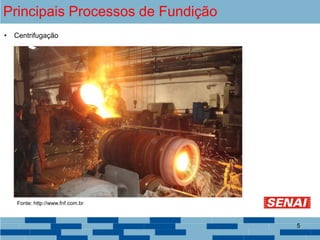

5. Principais Processos de Fundição
• Centrifugação
Fonte: http://www.fnf.com.br
5

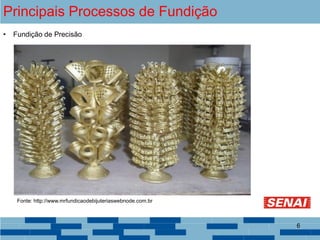

6. Principais Processos de Fundição
• Fundição de Precisão
Fonte: http://www.mrfundicaodebijuteriaswebnode.com.br
6

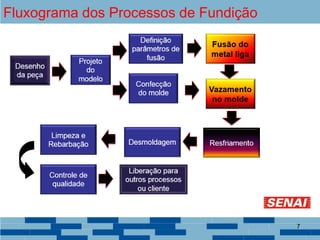

7. Fluxograma dos Processos de Fundição
7

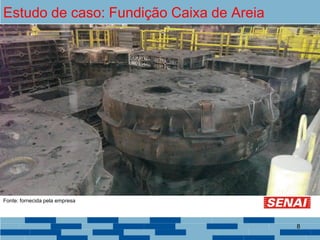

8. Estudo de caso: Fundição Caixa de Areia
Fonte: fornecida pela empresa
8

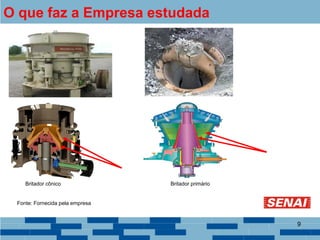

9. O que faz a Empresa estudada
9
Fonte: Fornecida pela empresa
Britador primárioBritador cônico

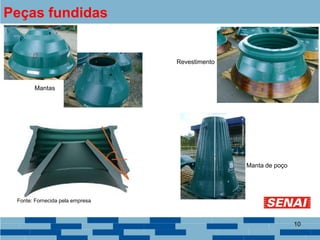

10. Peças fundidas
10
Fonte: Fornecida pela empresa
Mantas
Revestimento
Manta de poço

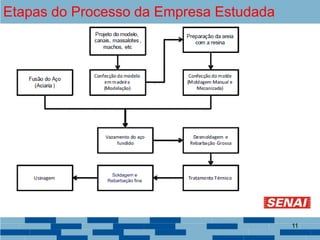

11. Etapas do Processo da Empresa Estudada
Soldagem e
Rebarbação fina
11

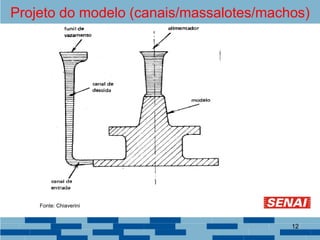

12. Projeto do modelo (canais/massalotes/machos)
Fonte: Chiaverini
12

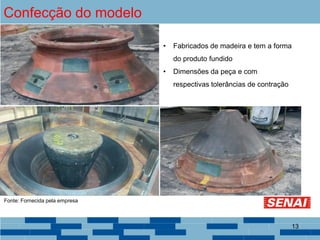

13. Confecção do modelo
• Fabricados de madeira e tem a forma
do produto fundido
• Dimensões da peça e com
respectivas tolerâncias de contração
Fonte: Fornecida pela empresa
13

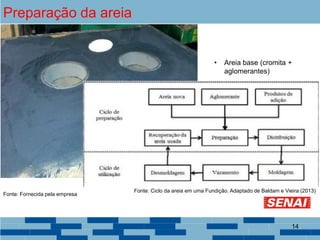

14. Preparação da areia
Fonte: Fornecida pela empresa
• Areia base (cromita +
aglomerantes)
14
Fonte: Ciclo da areia em uma Fundição. Adaptado de Baldam e Vieira (2013)

15. Confecção do Molde
Fonte: Fornecida pela empresa
• Princípio da Gravidade
• Molde possui vãos que serão
preenchidos pelo metal líquido
• Molde bipartido/tripartido
15

16. Aciaria (fusão do aço)
Vazamento do aço
Sucata e ferro liga Cesto Forno elétrico líquido na panela
Fonte: Forno elétrico Villares Metals
16

17. 17

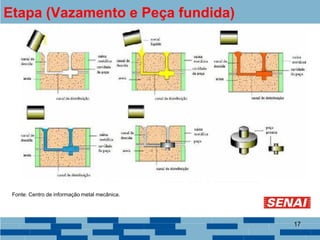

Etapa (Vazamento e Peça fundida)
Fonte: Centro de informação metal mecânica.

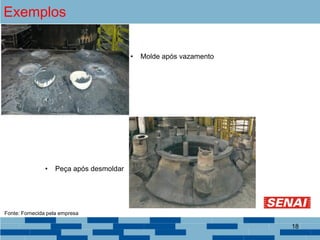

18. Exemplos
• Molde após vazamento
• Peça após desmoldar
Fonte: Fornecida pela empresa
18

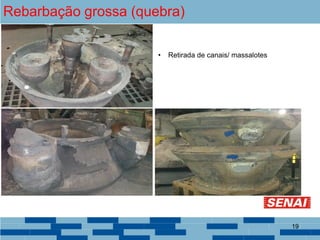

19. Rebarbação grossa (quebra)
• Retirada de canais/ massalotes
19

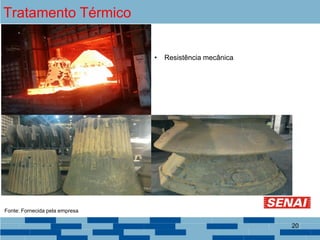

20. Tratamento Térmico
• Resistência mecânica
Fonte: Fornecida pela empresa
20

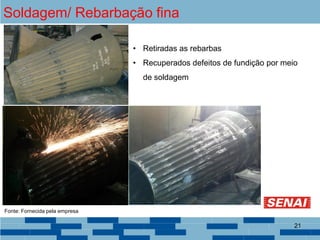

21. Soldagem/ Rebarbação fina
• Retiradas as rebarbas
• Recuperados defeitos de fundição por meio
de soldagem
Fonte: Fornecida pela empresa
21

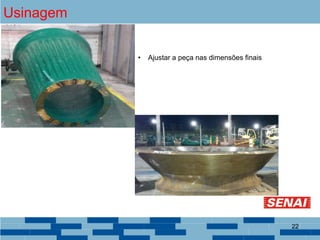

22. Usinagem
• Ajustar a peça nas dimensões finais
22

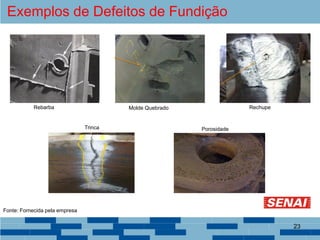

23. Exemplos de Defeitos de Fundição
Rebarba Molde Quebrado Rechupe
Trinca Porosidade
Fonte: Fornecida pela empresa
23

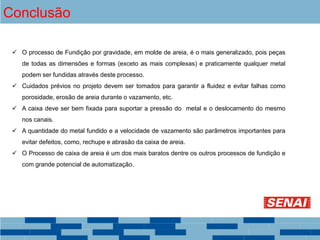

24. Conclusão
 O processo de Fundição por gravidade, em molde de areia, é o mais generalizado, pois peças
de todas as dimensões e formas (exceto as mais complexas) e praticamente qualquer metal
podem ser fundidas através deste processo.
 Cuidados prévios no projeto devem ser tomados para garantir a fluidez e evitar falhas como
porosidade, erosão de areia durante o vazamento, etc.
 A caixa deve ser bem fixada para suportar a pressão do metal e o deslocamento do mesmo
nos canais.
 A quantidade do metal fundido e a velocidade de vazamento são parâmetros importantes para
evitar defeitos, como, rechupe e abrasão da caixa de areia.
 O Processo de caixa de areia é um dos mais baratos dentre os outros processos de fundição e
com grande potencial de automatização.

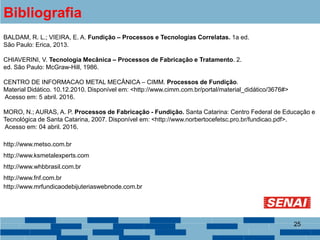

25. Bibliografia
25
BALDAM, R. L.; VIEIRA, E. A. Fundição – Processos e Tecnologias Correlatas. 1a ed.
São Paulo: Erica, 2013.
CHIAVERINI, V. Tecnologia Mecânica – Processos de Fabricação e Tratamento. 2.
ed. São Paulo: McGraw-Hill, 1986.
CENTRO DE INFORMACAO METAL MECÂNICA – CIMM. Processos de Fundição.
Material Didático. 10.12.2010. Disponível em: <http://www.cimm.com.br/portal/material_didático/3676#>
Acesso em: 5 abril. 2016.
MORO, N.; AURAS, A. P. Processos de Fabricação - Fundição. Santa Catarina: Centro Federal de Educação e
Tecnológica de Santa Catarina, 2007. Disponível em: <http://www.norbertocefetsc.pro.br/fundicao.pdf>.
Acesso em: 04 abril. 2016.
