Um capacitor é constituído por duas placas condutoras separadas por um isolante. Armazena cargas elétricas opostas em cada placa, com carga total zero. A capacitância mede a quantidade de carga armazenada por unidade de tensão e é medida em Farads. Capacitores podem ser associados em série ou paralelo, e a capacitância total depende da configuração.

1. CAPACITORES Carlos E. Davy 3°A

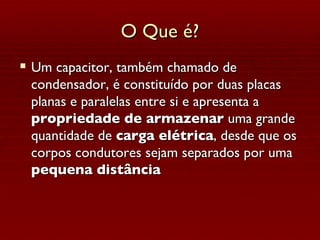

2. O Que é? Um capacitor, também chamado de condensador, é constituído por duas placas planas e paralelas entre si e apresenta a propriedade de armazenar uma grande quantidade de carga elétrica , desde que os corpos condutores sejam separados por uma pequena distância

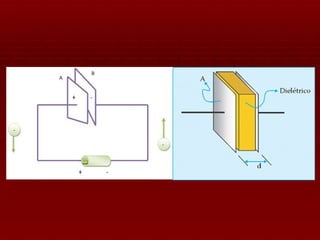

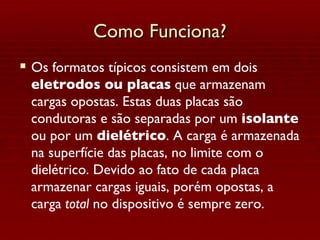

4. Como Funciona? Os formatos típicos consistem em dois eletrodos ou placas que armazenam cargas opostas. Estas duas placas são condutoras e são separadas por um isolante ou por um dielétrico . A carga é armazenada na superfície das placas, no limite com o dielétrico. Devido ao fato de cada placa armazenar cargas iguais, porém opostas, a carga total no dispositivo é sempre zero.

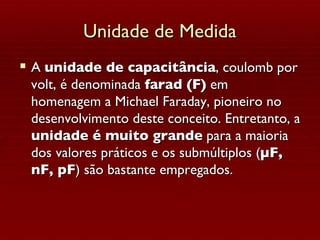

6. Unidade de Medida A unidade de capacitância , coulomb por volt, é denominada farad (F) em homenagem a Michael Faraday, pioneiro no desenvolvimento deste conceito. Entretanto, a unidade é muito grande para a maioria dos valores práticos e os submúltiplos ( µF, nF, pF ) são bastante empregados.

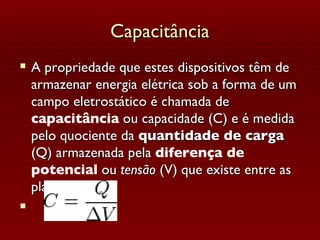

7. Capacitância A propriedade que estes dispositivos têm de armazenar energia elétrica sob a forma de um campo eletrostático é chamada de capacitância ou capacidade (C) e é medida pelo quociente da quantidade de carga (Q) armazenada pela diferença de potencial ou tensão (V) que existe entre as placas:

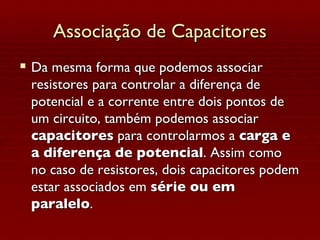

10. Associação de Capacitores Da mesma forma que podemos associar resistores para controlar a diferença de potencial e a corrente entre dois pontos de um circuito, também podemos associar capacitores para controlarmos a carga e a diferença de potencial . Assim como no caso de resistores, dois capacitores podem estar associados em série ou em paralelo .

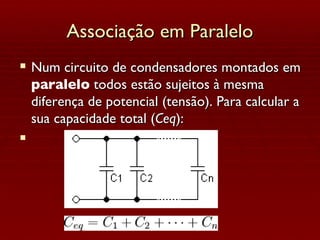

11. Associação em Paralelo Num circuito de condensadores montados em paralelo todos estão sujeitos à mesma diferença de potencial (tensão). Para calcular a sua capacidade total ( Ceq ):

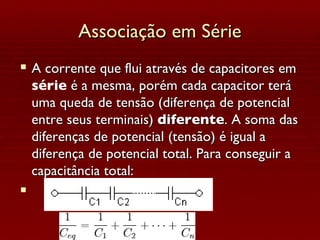

12. Associação em Série A corrente que flui através de capacitores em série é a mesma, porém cada capacitor terá uma queda de tensão (diferença de potencial entre seus terminais) diferente . A soma das diferenças de potencial (tensão) é igual a diferença de potencial total. Para conseguir a capacitância total:

13. Associação Mista Na associação mista de capacitores, tem-se capacitores associados em série e em paralelo. Nesse caso, o capacitor equivalente deve ser obtido, resolvendo-se o circuito em partes, conforme a sua configuração. Por isso, calcule, antes associação de capacitores em série para após efetuar o cálculo dos capacitores em paralelo.

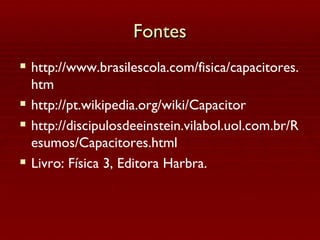

14. Fontes http://www.brasilescola.com/fisica/capacitores.htm http://pt.wikipedia.org/wiki/Capacitor http://discipulosdeeinstein.vilabol.uol.com.br/Resumos/Capacitores.html Livro: Física 3, Editora Harbra.
