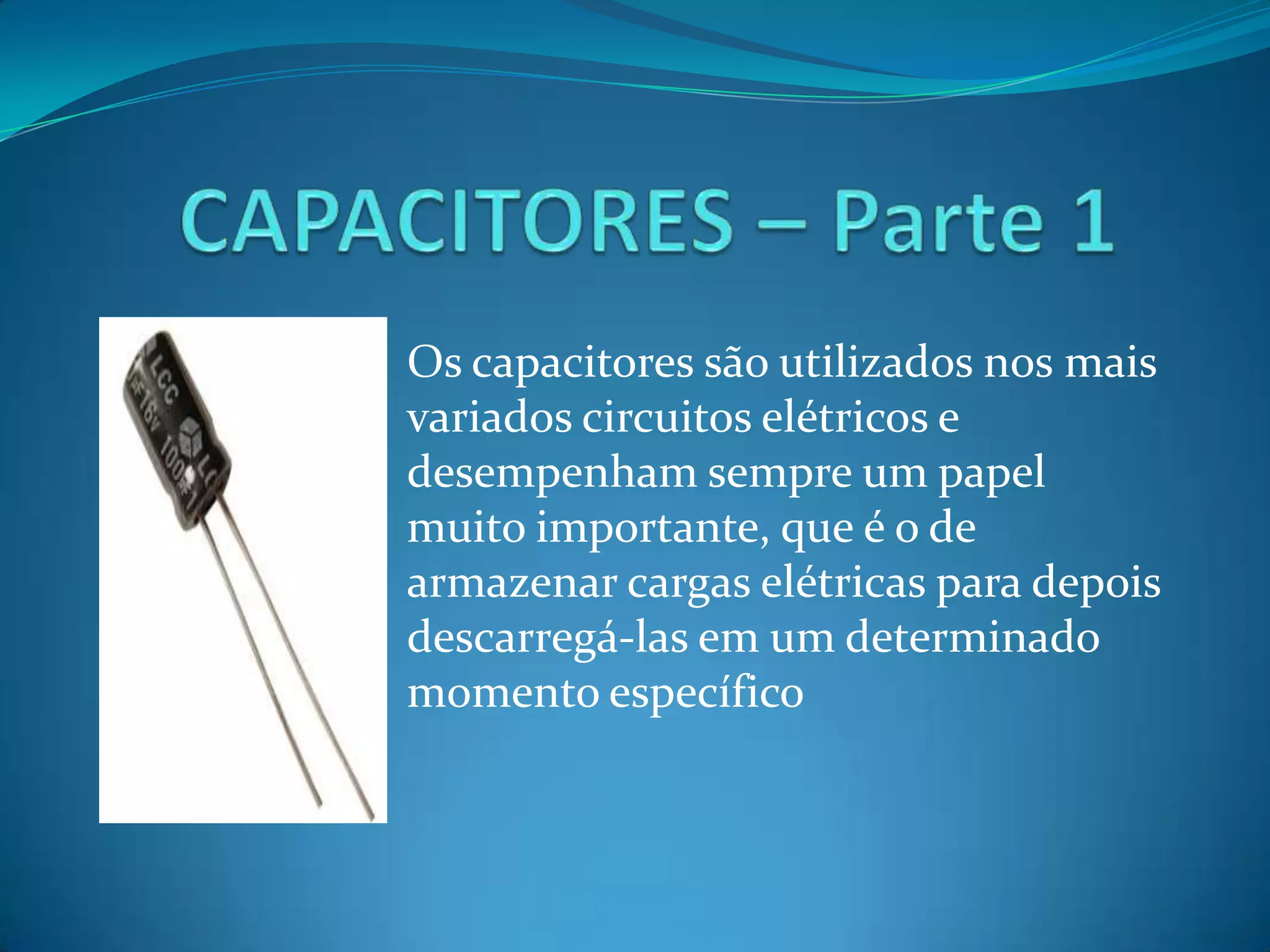

1. CAPACITORES – Parte 1 Os capacitores são utilizados nos mais variados circuitos elétricos e desempenham sempre um papel muito importante, que é o de armazenar cargas elétricas para depois descarregá-las em um determinado momento específico

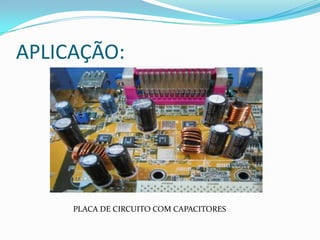

2. APLICAÇÃO: PLACA DE CIRCUITO COM CAPACITORES

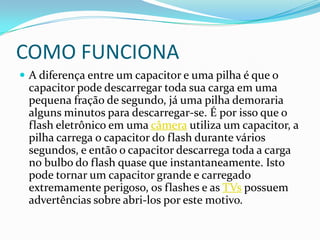

3. COMO FUNCIONA A diferença entre um capacitor e uma pilha é que o capacitor pode descarregar toda sua carga em uma pequena fração de segundo, já uma pilha demoraria alguns minutos para descarregar-se. É por isso que o flash eletrônico em uma câmera utiliza um capacitor, a pilha carrega o capacitor do flash durante vários segundos, e então o capacitor descarrega toda a carga no bulbo do flash quase que instantaneamente. Isto pode tornar um capacitor grande e carregado extremamente perigoso, os flashes e as TVs possuem advertências sobre abri-los por este motivo.

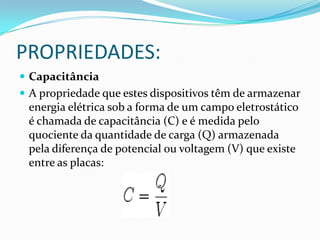

4. PROPRIEDADES: Capacitância A propriedade que estes dispositivos têm de armazenar energia elétrica sob a forma de um campo eletrostático é chamada de capacitância (C) e é medida pelo quociente da quantidade de carga (Q) armazenada pela diferença de potencial ou voltagem (V) que existe entre as placas:

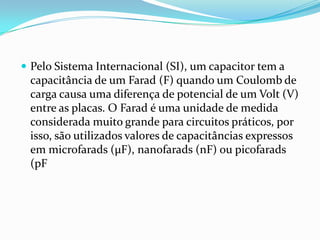

5. Pelo Sistema Internacional (SI), um capacitor tem a capacitância de um Farad (F) quando um Coulomb de carga causa uma diferença de potencial de um Volt (V) entre as placas. O Farad é uma unidade de medida considerada muito grande para circuitos práticos, por isso, são utilizados valores de capacitâncias expressos em microfarads (µF), nanofarads (nF) ou picofarads (pF

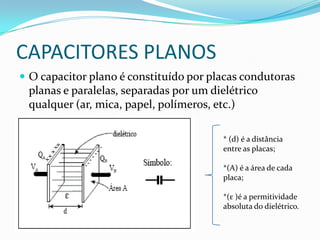

6. CAPACITORES PLANOS O capacitor plano é constituído por placas condutoras planas e paralelas, separadas por um dielétrico qualquer (ar, mica, papel, polímeros, etc.) * (d) é a distância entre as placas; *(A) é a área de cada placa; *(ε )é a permitividade absoluta do dielétrico.

7. Como já vimos anteriormente, o capacitor plano é considerado um dispositivo que é composto por duas placas planas e metálicas, que ficam em paralelo, onde entre elas existe um isolante, denominado dielétrico. O isolante pode ser de papel, cortiça, isopor, vácuo ou ar. Constante de permitividade elétrica do vácuo
