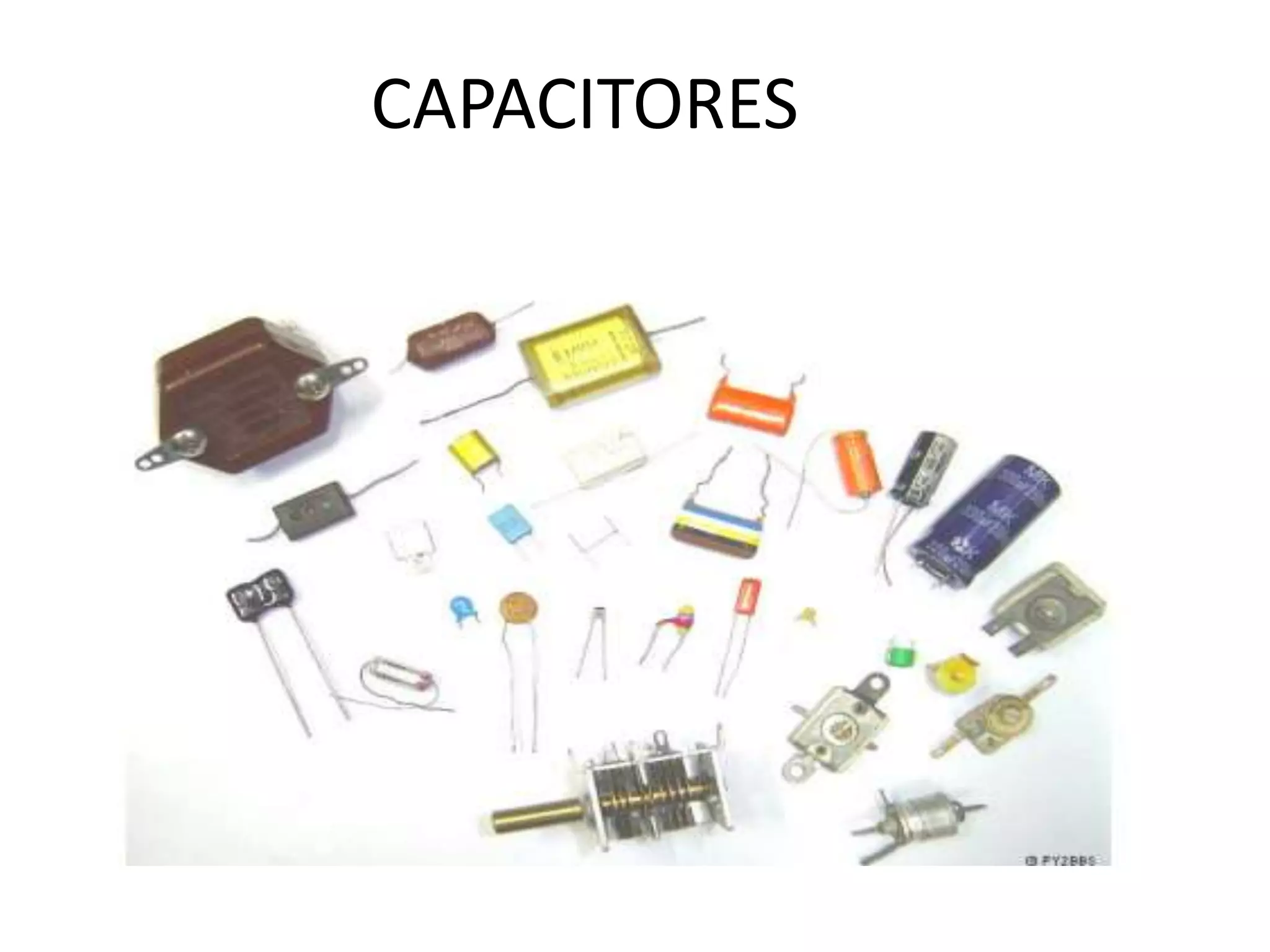

1. CAPACITORES

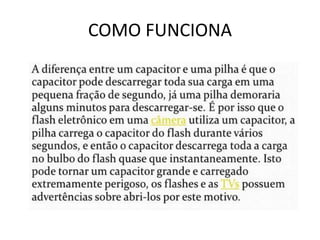

2. COMO FUNCIONA

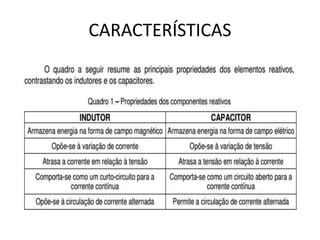

3. CARACTERÍSTICAS

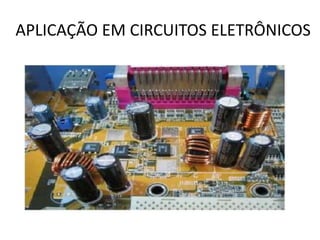

4. APLICAÇÃO EM CIRCUITOS ELETRÔNICOS

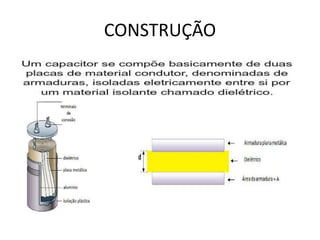

5. CONSTRUÇÃO

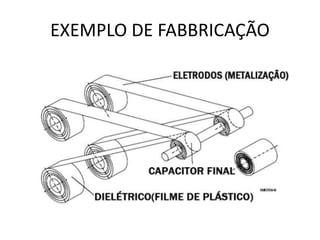

6. EXEMPLO DE FABBRICAÇÃO

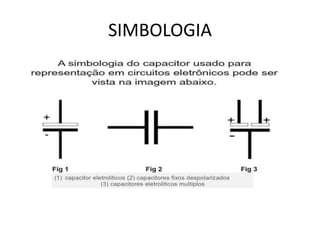

7. SIMBOLOGIA

8. CÓDIGO DE CORES

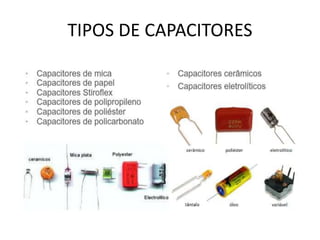

9. TIPOS DE CAPACITORES

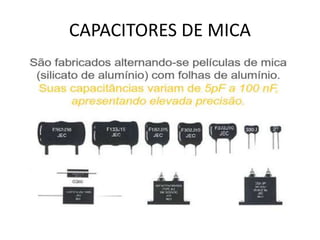

10. CAPACITORES DE MICA

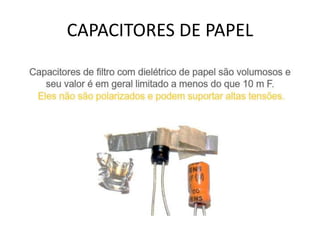

11. CAPACITORES DE PAPEL

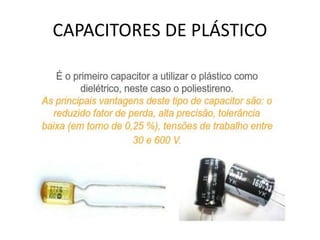

12. CAPACITORES DE PLÁSTICO

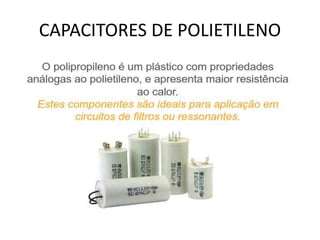

13. CAPACITORES DE POLIETILENO

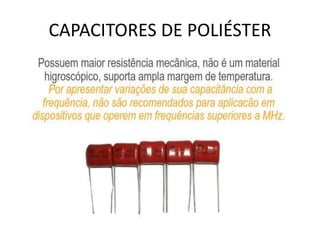

14. CAPACITORES DE POLIÉSTER

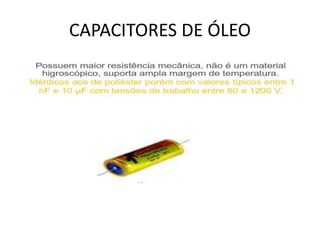

15. CAPACITORES DE ÓLEO

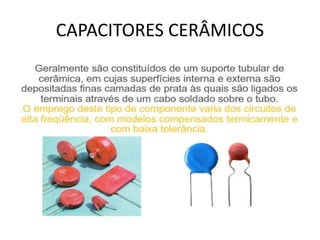

16. CAPACITORES CERÂMICOS

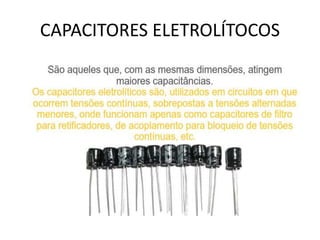

17. CAPACITORES ELETROLÍTOCOS

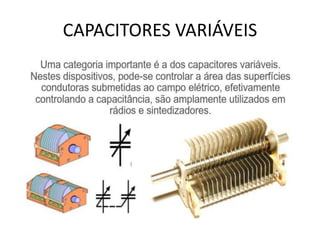

18. CAPACITORES VARIÁVEIS

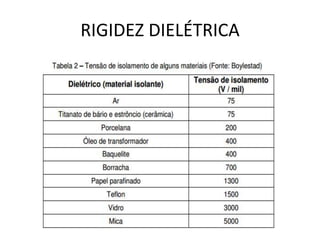

19. RIGIDEZ DIELÉTRICA

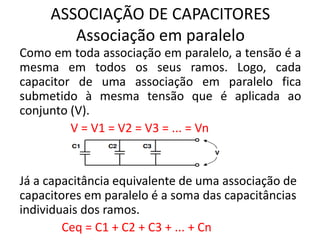

20. ASSOCIAÇÃO DE CAPACITORES
Associação em paralelo
Como em toda associação em paralelo, a tensão é a
mesma em todos os seus ramos. Logo, cada
capacitor de uma associação em paralelo fica
submetido à mesma tensão que é aplicada ao
conjunto (V).
V = V1 = V2 = V3 = ... = Vn
Já a capacitância equivalente de uma associação de
capacitores em paralelo é a soma das capacitâncias
individuais dos ramos.
Ceq = C1 + C2 + C3 + ... + Cn

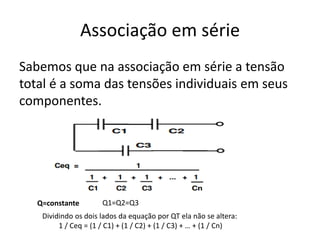

21. Associação em série
Sabemos que na associação em série a tensão
total é a soma das tensões individuais em seus
componentes.
Dividindo os dois lados da equação por QT ela não se altera:
1 / Ceq = (1 / C1) + (1 / C2) + (1 / C3) + … + (1 / Cn)
Q=constante Q1=Q2=Q3

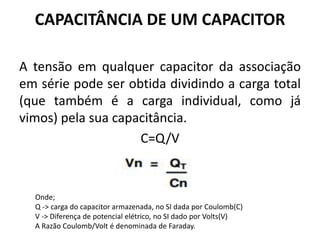

22. CAPACITÂNCIA DE UM CAPACITOR
A tensão em qualquer capacitor da associação
em série pode ser obtida dividindo a carga total
(que também é a carga individual, como já
vimos) pela sua capacitância.
C=Q/V
Onde;
Q -> carga do capacitor armazenada, no SI dada por Coulomb(C)
V -> Diferença de potencial elétrico, no SI dado por Volts(V)
A Razão Coulomb/Volt é denominada de Faraday.

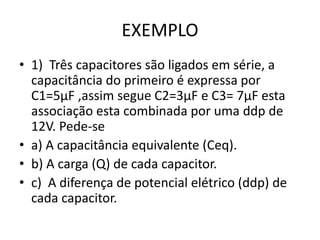

23. EXEMPLO
• 1) Três capacitores são ligados em série, a
capacitância do primeiro é expressa por
C1=5µF ,assim segue C2=3µF e C3= 7µF esta
associação esta combinada por uma ddp de
12V. Pede-se
• a) A capacitância equivalente (Ceq).
• b) A carga (Q) de cada capacitor.
• c) A diferença de potencial elétrico (ddp) de
cada capacitor.

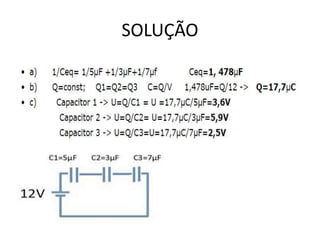

24. SOLUÇÃO

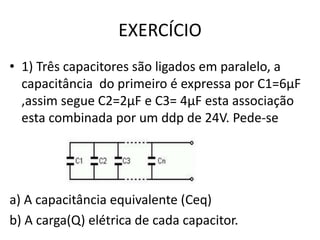

25. EXERCÍCIO
• 1) Três capacitores são ligados em paralelo, a
capacitância do primeiro é expressa por C1=6µF
,assim segue C2=2µF e C3= 4µF esta associação
esta combinada por um ddp de 24V. Pede-se
a) A capacitância equivalente (Ceq)
b) A carga(Q) elétrica de cada capacitor.

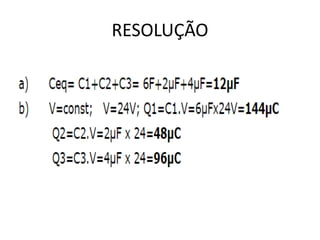

26. RESOLUÇÃO

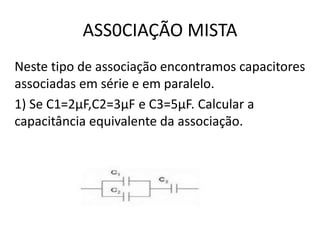

27. ASS0CIAÇÃO MISTA
Neste tipo de associação encontramos capacitores
associadas em série e em paralelo.
1) Se C1=2µF,C2=3µF e C3=5µF. Calcular a
capacitância equivalente da associação.

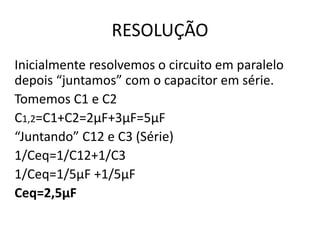

28. RESOLUÇÃO
Inicialmente resolvemos o circuito em paralelo
depois “juntamos” com o capacitor em série.
Tomemos C1 e C2
C1,2=C1+C2=2µF+3µF=5µF
“Juntando” C12 e C3 (Série)
1/Ceq=1/C12+1/C3
1/Ceq=1/5µF +1/5µF
Ceq=2,5µF

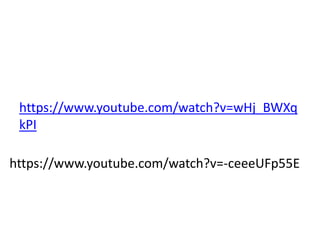

29. https://www.youtube.com/watch?v=wHj_BWXq
kPI
https://www.youtube.com/watch?v=-ceeeUFp55E
