1. A.C. -Arquitetura de Computadores
Módulo 4- Instalação e Configuração de Redes Locais
Ficha de Trabalho 4
Sumário:
Ferramentas e acessórios de rede
Vídeo 1: Cravar fichas RJ45
http://www.youtube.com/watch?v=iuCrqhytHco
Vídeo 2: Montar tomada de rede RJ 45
http://www.youtube.com/watch?v=qADvndAA9eA&feature=related
Grupo I
1. Depois de visualizar o vídeo 1 e com a ajuda do manual (pág. 221 e 222), descreve os
passos necessários para cravar uma ficha RJ 45 para um cabo direto.
R:
1º Cortar ou descarnar aproximadamente 1,5 cm da bainha exterior do cabo sem
cortar o revestimento dos cabos internos.
2º Depois de remover a bainha exterior, desentrançar e ordenar os condutores
internos do cabo de acordo com a seguinte ordem de cores:
Branco/Laranja
Laranja
Branco/verde
Azul
Branco/Azul
Verde
Branco/Castanho
Castanho

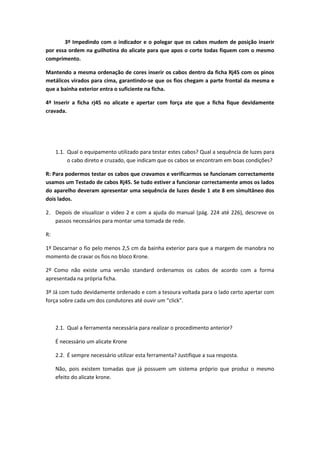

2. 3º Impedindo com o indicador e o polegar que os cabos mudem de posição inserir
por essa ordem na guilhotina do alicate para que apos o corte todas fiquem com o mesmo
comprimento.
Mantendo a mesma ordenação de cores inserir os cabos dentro da ficha Rj45 com os pinos
metálicos virados para cima, garantindo-se que os fios chegam a parte frontal da mesma e
que a bainha exterior entra o suficiente na ficha.
4º Inserir a ficha rj45 no alicate e apertar com força ate que a ficha fique devidamente
cravada.
1.1. Qual o equipamento utilizado para testar estes cabos? Qual a sequência de luzes para
o cabo direto e cruzado, que indicam que os cabos se encontram em boas condições?
R: Para podermos testar os cabos que cravamos e verificarmos se funcionam correctamente
usamos um Testado de cabos Rj45. Se tudo estiver a funcionar correctamente amos os lados
do aparelho deveram apresentar uma sequência de luzes desde 1 ate 8 em simultâneo dos
dois lados.
2. Depois de visualizar o vídeo 2 e com a ajuda do manual (pág. 224 até 226), descreve os
passos necessários para montar uma tomada de rede.
R:
1º Descarnar o fio pelo menos 2,5 cm da bainha exterior para que a margem de manobra no
momento de cravar os fios no bloco Krone.
2º Como não existe uma versão standard ordenamos os cabos de acordo com a forma
apresentada na própria ficha.
3º Já com tudo devidamente ordenado e com a tesoura voltada para o lado certo apertar com
força sobre cada um dos condutores até ouvir um “click”.
2.1. Qual a ferramenta necessária para realizar o procedimento anterior?
É necessário um alicate Krone
2.2. É sempre necessário utilizar esta ferramenta? Justifique a sua resposta.
Não, pois existem tomadas que já possuem um sistema próprio que produz o mesmo
efeito do alicate krone.

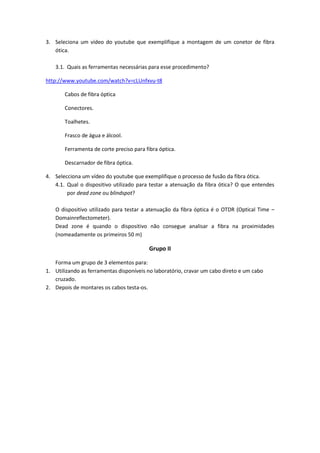

3. 3. Seleciona um vídeo do youtube que exemplifique a montagem de um conetor de fibra
ótica.
3.1. Quais as ferramentas necessárias para esse procedimento?
http://www.youtube.com/watch?v=cLUnfxvu-t8
Cabos de fibra óptica
Conectores.
Toalhetes.
Frasco de água e álcool.
Ferramenta de corte preciso para fibra óptica.
Descarnador de fibra óptica.
4. Selecciona um vídeo do youtube que exemplifique o processo de fusão da fibra ótica.
4.1. Qual o dispositivo utilizado para testar a atenuação da fibra ótica? O que entendes
por dead zone ou blindspot?
O dispositivo utilizado para testar a atenuação da fibra óptica é o OTDR (Optical Time –
Domainreflectometer).
Dead zone é quando o dispositivo não consegue analisar a fibra na proximidades
(nomeadamente os primeiros 50 m)
Grupo II
Forma um grupo de 3 elementos para:
1. Utilizando as ferramentas disponíveis no laboratório, cravar um cabo direto e um cabo
cruzado.
2. Depois de montares os cabos testa-os.
