O documento descreve os principais componentes de hardware de um computador, incluindo a unidade central de processamento, memória principal e secundária, placas-mãe e periféricos de entrada e saída. A CPU é responsável pelo processamento de dados enquanto a memória armazena instruções e resultados. Informações são representadas digitalmente em bits e bytes e armazenadas em dispositivos como discos rígidos.

1. Memória Auxiliar

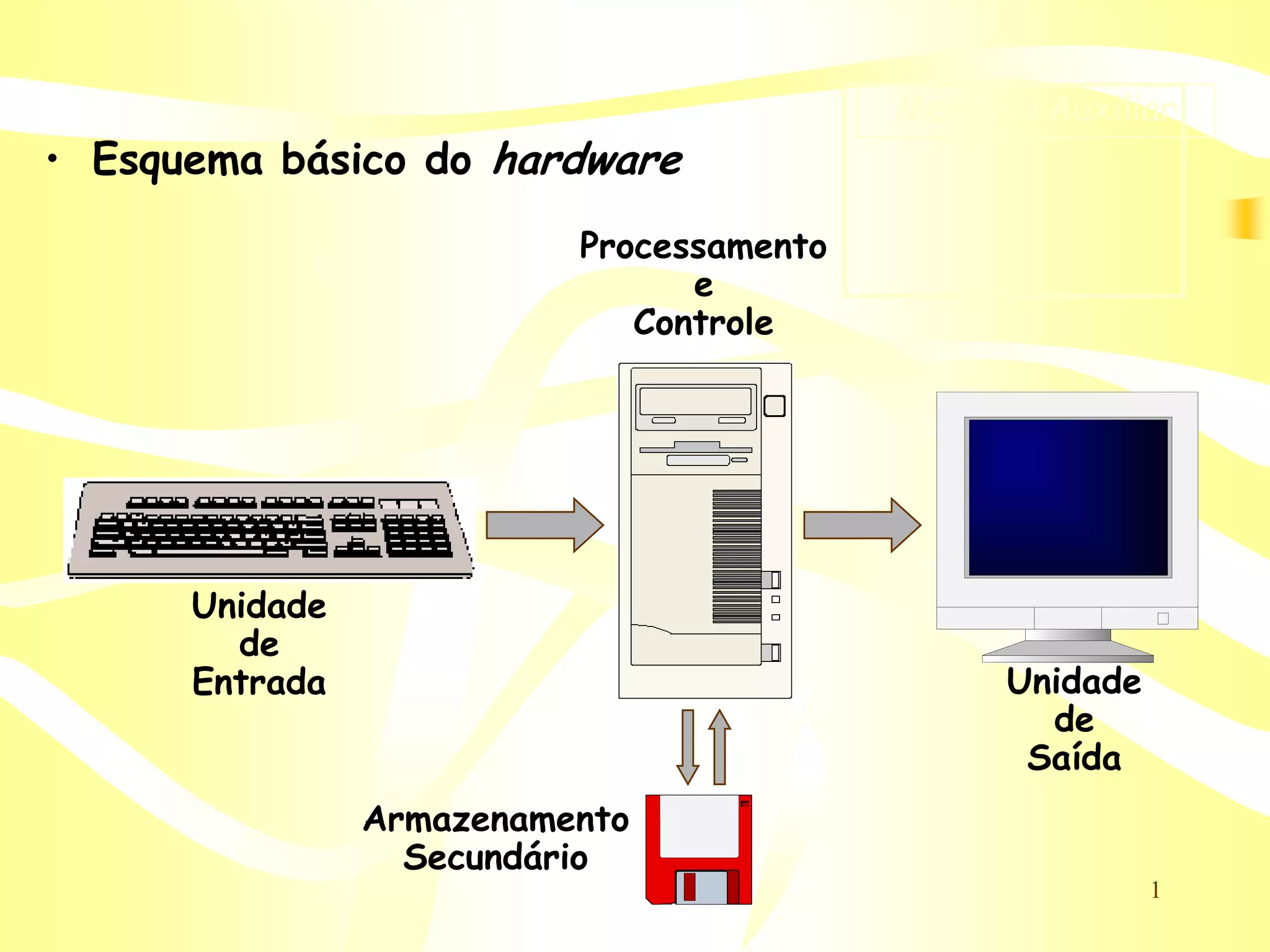

• Esquema básico do hardware
Processamento
e
Controle
Unidade
de
Entrada Unidade
de
Saída
Armazenamento
Secundário
1

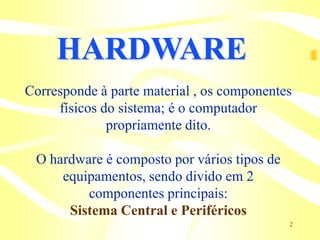

2. HARDWARE
Corresponde à parte material , os componentes
físicos do sistema; é o computador
propriamente dito.
O hardware é composto por vários tipos de
equipamentos, sendo divido em 2
componentes principais:
Sistema Central e Periféricos
2

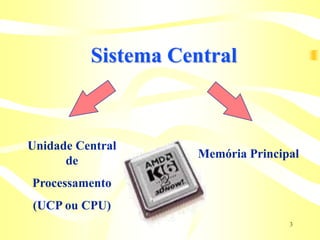

3. Sistema Central
Unidade Central
Memória Principal
de
Processamento
(UCP ou CPU)
3

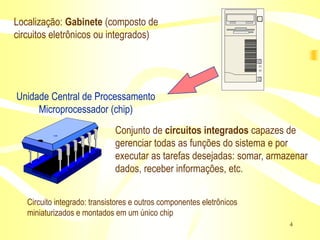

4. Localização: Gabinete (composto de
circuitos eletrônicos ou integrados)
Unidade Central de Processamento
Microprocessador (chip)
Conjunto de circuitos integrados capazes de
gerenciar todas as funções do sistema e por
executar as tarefas desejadas: somar, armazenar
dados, receber informações, etc.
Circuito integrado: transistores e outros componentes eletrônicos
miniaturizados e montados em um único chip
4

5. Sistema Central
Unidade Central de
Processamento
(CPU)
Microprocessador gerenciamento de todas as funções
do sistema, incluindo operações
aritméticas e lógicas, entradas e
saídas, controle do fluxo do
milhões de instruções
processamento.
por segundo
Responsável por fazer o processamento dos dados, ou
seja, transformar dados de entrada em dados de saída. 5

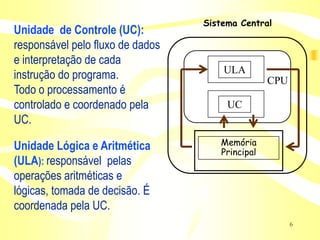

6. Sistema Central
Unidade de Controle (UC):
responsável pelo fluxo de dados
e interpretação de cada
ULA
instrução do programa. CPU
Todo o processamento é
controlado e coordenado pela UC
UC.
Unidade Lógica e Aritmética Memória
Principal
(ULA): responsável pelas
operações aritméticas e
lógicas, tomada de decisão. É
coordenada pela UC.
6

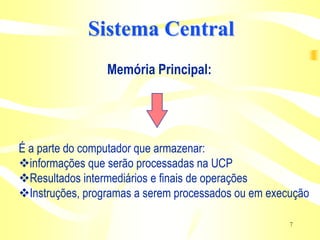

7. Sistema Central
Memória Principal:
É a parte do computador que armazenar:
informações que serão processadas na UCP
Resultados intermediários e finais de operações
Instruções, programas a serem processados ou em execução
7

8. Memória Principal
Memória Principal rápida, limitada,
ou central temporária e volátil
RAM (Random Access Memory)
•É conhecida como a área de trabalho do usuário
•necessita de energia elétrica para manter as informações
•Guarda temporiamente os programas que estamos utilizando
ROM (Read Only Memory) (Memória somente de leitura)
* conteúdo gravado pelo fabricante
•só pode ser lida pela CPU
•Não precisa de energia eletrica para manter seu conteúdo.
8

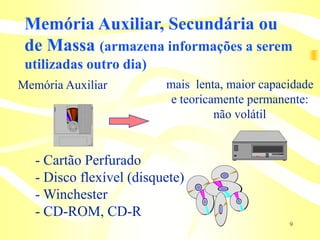

9. Memória Auxiliar, Secundária ou
de Massa (armazena informações a serem
utilizadas outro dia)
Memória Auxiliar mais lenta, maior capacidade
e teoricamente permanente:
não volátil
- Cartão Perfurado
- Disco flexível (disquete)
- Winchester
- CD-ROM, CD-R
9

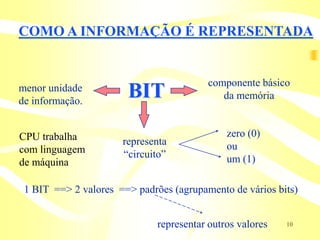

10. COMO A INFORMAÇÃO É REPRESENTADA
componente básico
menor unidade
de informação.
BIT da memória
CPU trabalha zero (0)
representa ou
com linguagem “circuito”
de máquina um (1)
1 BIT ==> 2 valores ==> padrões (agrupamento de vários bits)
representar outros valores 10

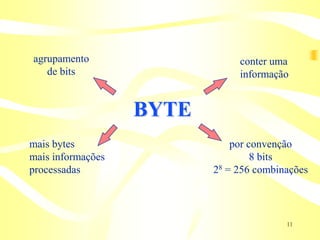

11. agrupamento conter uma
de bits informação
BYTE
mais bytes por convenção
mais informações 8 bits
processadas 28 = 256 combinações
11

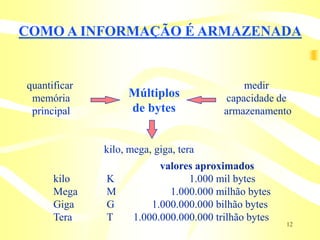

12. COMO A INFORMAÇÃO É ARMAZENADA
quantificar medir
memória Múltiplos capacidade de
principal de bytes armazenamento
kilo, mega, giga, tera
valores aproximados
kilo K 1.000 mil bytes
Mega M 1.000.000 milhão bytes
Giga G 1.000.000.000 bilhão bytes
Tera T 1.000.000.000.000 trilhão bytes
12

13. Periféricos
Unidades de Entrada Unidades de Saída
responsáveis pela comunicação
entre as pessoas e a máquina.
13

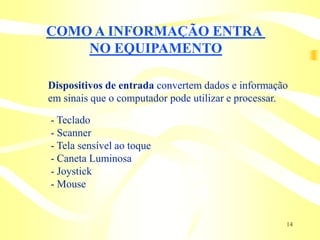

14. COMO A INFORMAÇÃO ENTRA
NO EQUIPAMENTO
Dispositivos de entrada convertem dados e informação
em sinais que o computador pode utilizar e processar.
- Teclado
- Scanner
- Tela sensível ao toque
- Caneta Luminosa
- Joystick
- Mouse
14

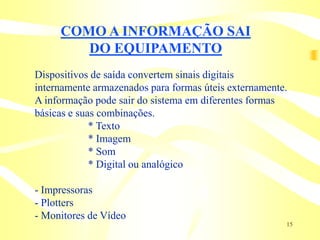

15. COMO A INFORMAÇÃO SAI
DO EQUIPAMENTO
Dispositivos de saída convertem sinais digitais
internamente armazenados para formas úteis externamente.
A informação pode sair do sistema em diferentes formas
básicas e suas combinações.
* Texto
* Imagem
* Som
* Digital ou analógico
- Impressoras
- Plotters
- Monitores de Vídeo
15

16. Placa mãe
• Responsáveis por interligar todos os
componentes do PC de maneira eficiente e
confiável,
• placas de fibra de vidro com várias camadas e
milhares de vias elétricas que interligam um
punhado de chips e uma centena de
componentes discretos espalhados por toda a
sua superfície
16
