ESTRUTURA E
FUNCIONAMENTO DE UM
COMPUTADOR
1

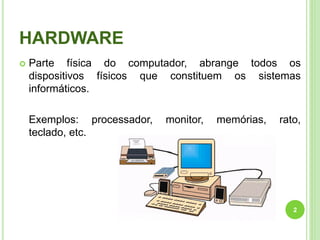

HARDWARE
 Parte física do computador, abrange todos os
dispositivos físicos que constituem os sistemas
informáticos.
Exemplos: processador, monitor, memórias, rato,
teclado, etc.
2
3
Hardware
Esquema de Von Neumann

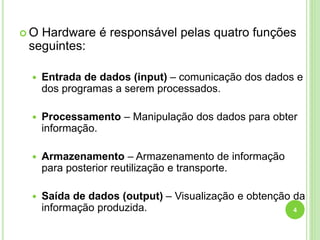

 O Hardware é responsável pelas quatro funções
seguintes:
 Entrada de dados (input) – comunicação dos dados e
dos programas a serem processados.
 Processamento – Manipulação dos dados para obter
informação.
 Armazenamento – Armazenamento de informação
para posterior reutilização e transporte.
 Saída de dados (output) – Visualização e obtenção da
informação produzida. 4

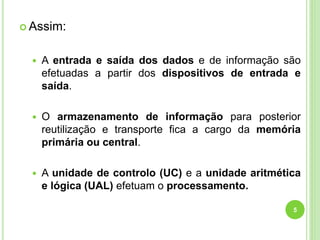

 Assim:
 A entrada e saída dos dados e de informação são
efetuadas a partir dos dispositivos de entrada e
saída.
 O armazenamento de informação para posterior
reutilização e transporte fica a cargo da memória
primária ou central.
 A unidade de controlo (UC) e a unidade aritmética
e lógica (UAL) efetuam o processamento.
5

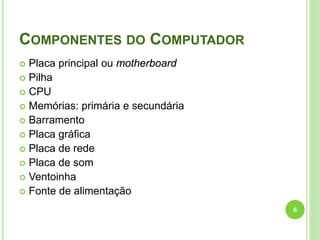

COMPONENTES DO COMPUTADOR
 Placa principal ou motherboard
 Pilha
 CPU
 Memórias: primária e secundária
 Barramento
 Placa gráfica
 Placa de rede
 Placa de som
 Ventoinha
 Fonte de alimentação
6

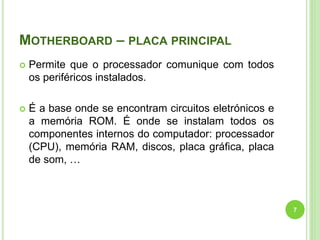

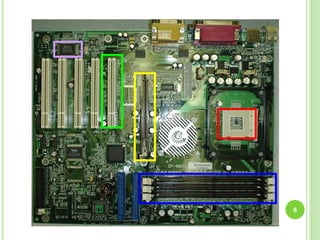

MOTHERBOARD – PLACA PRINCIPAL
 Permite que o processador comunique com todos
os periféricos instalados.
 É a base onde se encontram circuitos eletrónicos e
a memória ROM. É onde se instalam todos os
componentes internos do computador: processador
(CPU), memória RAM, discos, placa gráfica, placa
de som, …
7
8
PILHA
 É utilizada como fonte de energia auxiliar,
permitindo manter o funcionamento do relógio
interno.
9

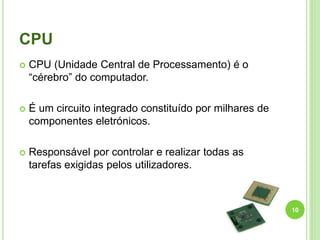

CPU
 CPU (Unidade Central de Processamento) é o
“cérebro” do computador.
 É um circuito integrado constituído por milhares de
componentes eletrónicos.
 Responsável por controlar e realizar todas as
tarefas exigidas pelos utilizadores.
10

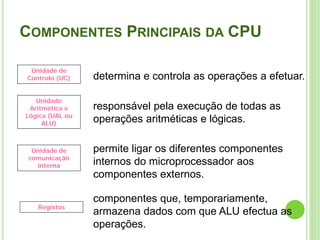

COMPONENTES PRINCIPAIS DA CPU
11
Unidade de
Controlo (UC)
Registos
Unidade
Aritmética e
Lógica (UAL ou
ALU)
Unidade de
comunicação
interna
determina e controla as operações a efetuar.
responsável pela execução de todas as
operações aritméticas e lógicas.
componentes que, temporariamente,
armazena dados com que ALU efectua as
operações.
permite ligar os diferentes componentes
internos do microprocessador aos
componentes externos.
COMO CIRCULAM OS DADOS NO
PROCESSADOR ?
Para que todos estes componentes funcionem
adequadamente, é necessário que comuniquem entre si,
permitindo a circulação dos dados a processar.
Assim existe um sistema de comunicação interno,
designado por barramento ou bus.
12

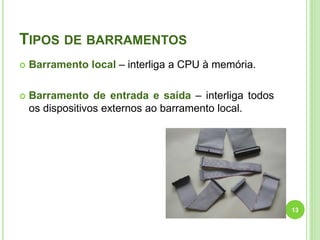

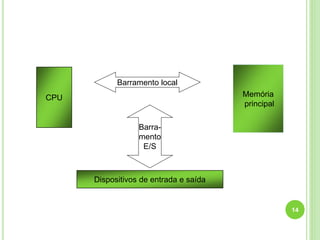

TIPOS DE BARRAMENTOS
 Barramento local – interliga a CPU à memória.
 Barramento de entrada e saída – interliga todos
os dispositivos externos ao barramento local.
13
14
CPU
Dispositivos de entrada e saída
Memória
principal
Barramento local
Barra-
mento
E/S
MEMÓRIAS
 As memórias são “armazéns de informação”. Como
componentes físicos devem ter a capacidade de
RECEBER, CONSERVAR E RESTITUIR
informação, para que os componentes operativos
da CPU a possam tratar e utilizar quando
necessário.
15

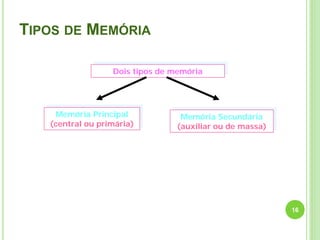

TIPOS DE MEMÓRIA
16
Memória Principal
(central ou primária)
Dois tipos de memória
Memória Secundária
(auxiliar ou de massa)

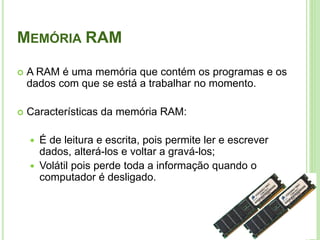

MEMÓRIA RAM
 A RAM é uma memória que contém os programas e os
dados com que se está a trabalhar no momento.
 Características da memória RAM:
 É de leitura e escrita, pois permite ler e escrever
dados, alterá-los e voltar a gravá-los;
 Volátil pois perde toda a informação quando o
computador é desligado.
17

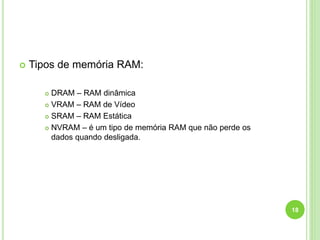

 Tipos de memória RAM:
 DRAM – RAM dinâmica
 VRAM – RAM de Vídeo
 SRAM – RAM Estática
 NVRAM – é um tipo de memória RAM que não perde os
dados quando desligada.
18

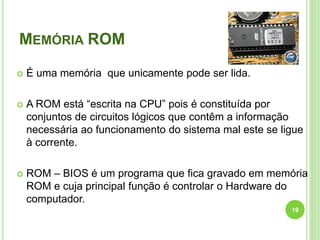

MEMÓRIA ROM
 É uma memória que unicamente pode ser lida.
 A ROM está “escrita na CPU” pois é constituída por
conjuntos de circuitos lógicos que contêm a informação
necessária ao funcionamento do sistema mal este se ligue
à corrente.
 ROM – BIOS é um programa que fica gravado em memória
ROM e cuja principal função é controlar o Hardware do
computador.
19

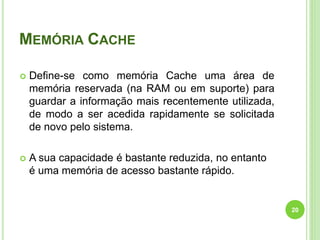

MEMÓRIA CACHE
 Define-se como memória Cache uma área de
memória reservada (na RAM ou em suporte) para
guardar a informação mais recentemente utilizada,
de modo a ser acedida rapidamente se solicitada
de novo pelo sistema.
 A sua capacidade é bastante reduzida, no entanto
é uma memória de acesso bastante rápido.
20

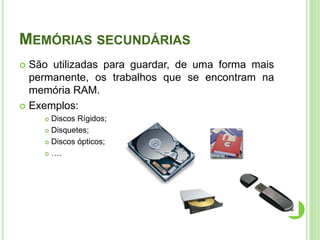

MEMÓRIAS SECUNDÁRIAS
 São utilizadas para guardar, de uma forma mais
permanente, os trabalhos que se encontram na
memória RAM.
 Exemplos:
 Discos Rígidos;
 Disquetes;
 Discos ópticos;
 ….
21
DISCO RÍGIDO
 São os dispositivos mais utilizados para a leitura e
escrita de informação. Devido à sua estrutura rígida
e fixa, permitem ler e armazenar mais informação a
velocidades mais elevadas do que qualquer outro
dispositivo de armazenamento.
http://www.youtube.com/watch?v=IJKXi8f1Dao&feature=related
22
23

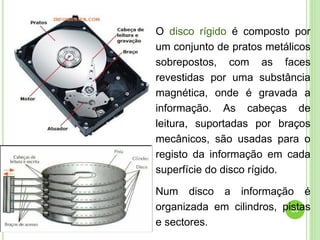

O disco rígido é composto por
um conjunto de pratos metálicos
sobrepostos, com as faces
revestidas por uma substância
magnética, onde é gravada a
informação. As cabeças de
leitura, suportadas por braços
mecânicos, são usadas para o
registo da informação em cada
superfície do disco rígido.
Num disco a informação é
organizada em cilindros, pistas
e sectores.

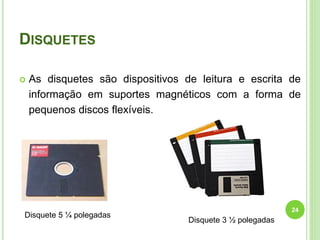

DISQUETES
 As disquetes são dispositivos de leitura e escrita de
informação em suportes magnéticos com a forma de
pequenos discos flexíveis.
24
Disquete 5 ¼ polegadas
Disquete 3 ½ polegadas

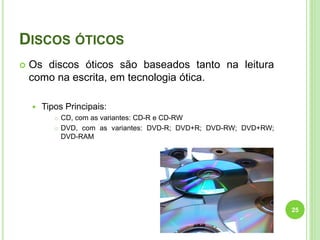

DISCOS ÓTICOS
 Os discos óticos são baseados tanto na leitura
como na escrita, em tecnologia ótica.
 Tipos Principais:
 CD, com as variantes: CD-R e CD-RW
 DVD, com as variantes: DVD-R; DVD+R; DVD-RW; DVD+RW;
DVD-RAM
25

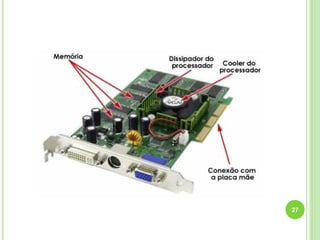

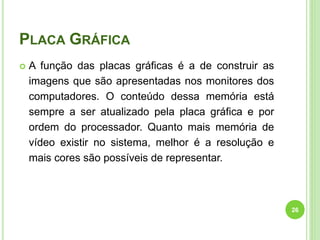

PLACA GRÁFICA
 A função das placas gráficas é a de construir as
imagens que são apresentadas nos monitores dos
computadores. O conteúdo dessa memória está
sempre a ser atualizado pela placa gráfica e por
ordem do processador. Quanto mais memória de
vídeo existir no sistema, melhor é a resolução e
mais cores são possíveis de representar.
26
27

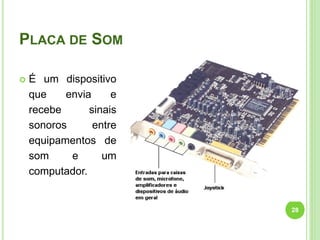

PLACA DE SOM
 É um dispositivo
que envia e
recebe sinais
sonoros entre
equipamentos de
som e um
computador.
28

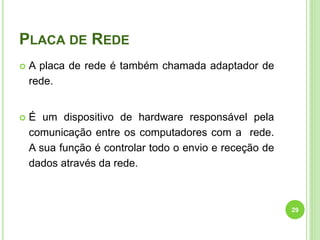

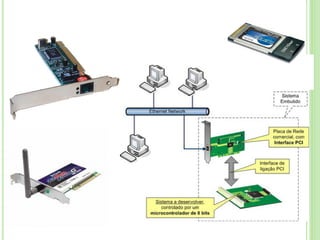

PLACA DE REDE
 A placa de rede é também chamada adaptador de
rede.
 É um dispositivo de hardware responsável pela
comunicação entre os computadores com a rede.
A sua função é controlar todo o envio e receção de
dados através da rede.
29
30

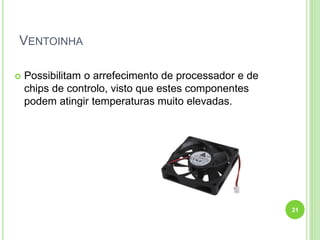

VENTOINHA
 Possibilitam o arrefecimento de processador e de
chips de controlo, visto que estes componentes
podem atingir temperaturas muito elevadas.
31

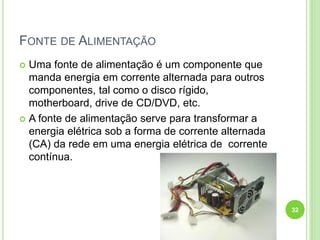

FONTE DE ALIMENTAÇÃO
 Uma fonte de alimentação é um componente que
manda energia em corrente alternada para outros
componentes, tal como o disco rígido,
motherboard, drive de CD/DVD, etc.
 A fonte de alimentação serve para transformar a
energia elétrica sob a forma de corrente alternada
(CA) da rede em uma energia elétrica de corrente
contínua.
32

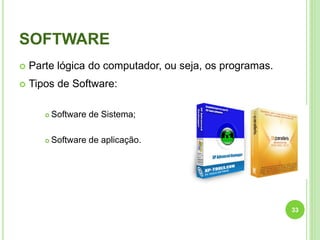

SOFTWARE
 Parte lógica do computador, ou seja, os programas.
 Tipos de Software:
 Software de Sistema;
 Software de aplicação.
