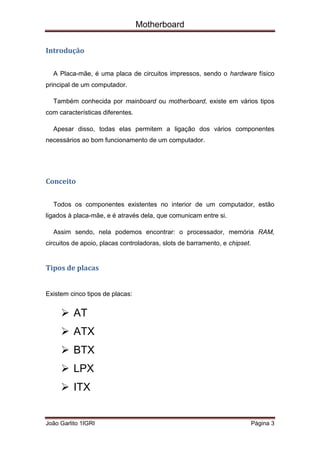

\h \z \u Introdução PAGEREF _Toc279942462 \h 3<br />Conceito PAGEREF _Toc279942463 \h 3<br />Tipos de placas PAGEREF _Toc279942464 \h 3<br />Características técnicas das diferentes placas PAGEREF _Toc279942465 \h 4<br />AT PAGEREF _Toc279942466 \h 4<br />ATX PAGEREF _Toc279942467 \h 5<br />BTX PAGEREF _Toc279942469 \h 6<br />LPX PAGEREF _Toc279942470 \h 8<br />ITX PAGEREF _Toc279942471 \h 9<br />Arquitectura de uma placa-mãe típica. PAGEREF _Toc279942472 \h 10<br />Componentes PAGEREF _Toc279942473 \h 11<br />BIOS PAGEREF _Toc279942474 \h 11<br />Bateria PAGEREF _Toc279942475 \h 11<br />Chipset PAGEREF _Toc279942476 \h 12<br />Conclusão PAGEREF _Toc279942477 \h 13<br />Bibliografia de texto PAGEREF _Toc279942478 \h 14<br />Bibliografia de imagem PAGEREF _Toc279942479 \h 15<br />Introdução<br />A Placa-mãe, é uma placa de circuitos impressos, sendo o hardware físico principal de um computador.<br />Também conhecida por mainboard ou motherboard, existe em vários tipos com características diferentes.<br />Apesar disso, todas elas permitem a ligação dos vários componentes necessários ao bom funcionamento de um computador.<br />Conceito<br />Todos os componentes existentes no interior de um computador, estão ligados à placa-mãe, e é através dela, que comunicam entre si.<br />Assim sendo, nela podemos encontrar: o processador, memória RAM, circuitos de apoio, placas controladoras, slots de barramento, e chipset.<br />Tipos de placas<br />Existem cinco tipos de placas:<br /> AT<br /> ATX<br /> BTX<br /> LPX<br /> ITX<br />Características técnicas das diferentes placas<br />AT<br />AT é a abreviação de Advanced Technology. É um tipo de placa-mãe já muito antiga, usada até 1996. Um dos factores que fizeram com que este padrão de placa deixasse de ter uso, foi o espaço interno dos computadores ser reduzido e, com a instalação dos vários cabos, dificultavam a circulação de ar o que originava em alguns casos, danos permanentes à máquina devido ao sobreaquecimento.<br /> Outro factor, é a ligação da fonte de alimentação que é ligada à placa-mãe, ser composta por dois plugs ou ligações, semelhantes, que devem ser encaixados lado a lado, sendo que os fios de cor preta de cada um devem ficar localizados no meio. Se estes encaixes estiverem invertidos e a fonte de alimentação seja ligada, a placa-mãe queimará de imediato.<br />Nas placas AT, é necessário desligar o computador através do sistema operacional, e esperar o aviso de que o computador já pode ser desligado. Depois disso, o equipamento poderá então ser desligado. Isso deve-se a uma limitação das fontes AT, que não foram projectadas para fazer uso do recurso de desligamento automático como nos computadores actuais. Os modelos AT são encontrados com diversos slots. São eles: ISA, EISA, e VESA, nos primeiros modelos, e ISA e PCI nos mais novos AT. <br />http://img2.mlstatic.com/jm/img?s=MLB&f=51037423_76.jpg&v=O<br />ATX<br />A placa ATX (Advanced Technology Extended). É um modelo avançado das placas AT.<br /> Um dos principais desenvolvedores do ATX foi a Intel.<br />As placas ATX foram criadas para solucionar os problemas do padrão AT, apresentando uma série de melhorias.<br />As suas características principais são:<br />- Maior espaço interno, proporcionando assim uma melhor ventilação.<br /> <br />- Ligações de teclado e mouse no formato mini-DIN PS/2, directamente na placa-mãe, sem a necessidade de cabos.<br /> <br />- Melhor posicionamento do processador, evitando que o mesmo impeça a instalação de placas de expansão por falta de espaço.<br />Os novos modelos ATX, que são usados até hoje, corrigiram vários problemas das placas AT. <br />Nos dias actuais, este formato ainda é o mais usado nos computadores pessoais vendidos no mercado, mesmo com o lançamento do padrão BTX pela Intel em 2003, que é considerado por muitos o seu sucessor.<br />Algumas mudanças nas placas AT e ATX:<br />- O processador foi descolado, assim fica para longe dos slots de expansão, aumentando o espaço para inserção de periféricos para computador.<br />- Acréscimo aos reguladores de tensão de 12 volts nas placas ATX, isso deve-se ao aumento do poder de processamento dos computadores actuais.<br />- Ligações seriais e paralelas fixadas na placa-mãe e localizadas na rectaguarda do computador, reduzindo a quantia de cabos.<br />- Maior ventilação entre os componentes.<br />-Melhor controle de energia.<br /> HYPERLINK \"

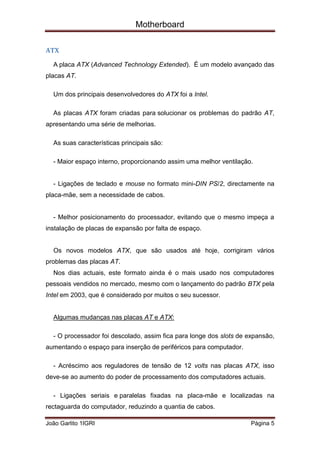

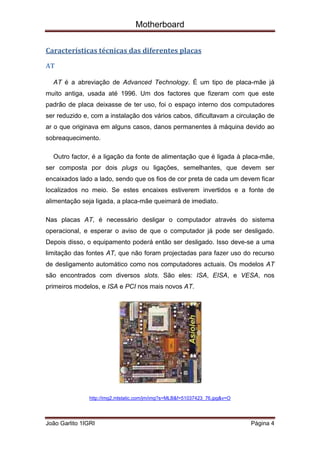

http://t2.gstatic.com/images?q=tb\"

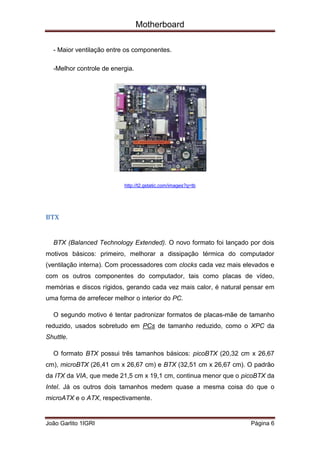

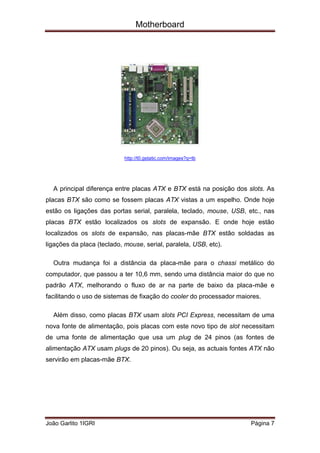

http://t2.gstatic.com/images?q=tb<br /> <br />BTX<br />BTX (Balanced Technology Extended). O novo formato foi lançado por dois motivos básicos: primeiro, melhorar a dissipação térmica do computador (ventilação interna). Com processadores com clocks cada vez mais elevados e com os outros componentes do computador, tais como placas de vídeo, memórias e discos rígidos, gerando cada vez mais calor, é natural pensar em uma forma de arrefecer melhor o interior do PC.<br /> O segundo motivo é tentar padronizar formatos de placas-mãe de tamanho reduzido, usados sobretudo em PCs de tamanho reduzido, como o XPC da Shuttle.<br />O formato BTX possui três tamanhos básicos: picoBTX (20,32 cm x 26,67 cm), microBTX (26,41 cm x 26,67 cm) e BTX (32,51 cm x 26,67 cm). O padrão da ITX da VIA, que mede 21,5 cm x 19,1 cm, continua menor que o picoBTX da Intel. Já os outros dois tamanhos medem quase a mesma coisa do que o microATX e o ATX, respectivamente.<br />http://t0.gstatic.com/images?q=tb<br />A principal diferença entre placas ATX e BTX está na posição dos slots. As placas BTX são como se fossem placas ATX vistas a um espelho. Onde hoje estão os ligações das portas serial, paralela, teclado, mouse, USB, etc., nas placas BTX estão localizados os slots de expansão. E onde hoje estão localizados os slots de expansão, nas placas-mãe BTX estão soldadas as ligações da placa (teclado, mouse, serial, paralela, USB, etc). <br />Outra mudança foi a distância da placa-mãe para o chassi metálico do computador, que passou a ter 10,6 mm, sendo uma distância maior do que no padrão ATX, melhorando o fluxo de ar na parte de baixo da placa-mãe e facilitando o uso de sistemas de fixação do cooler do processador maiores.<br />Além disso, como placas BTX usam slots PCI Express, necessitam de uma nova fonte de alimentação, pois placas com este novo tipo de slot necessitam de uma fonte de alimentação que usa um plug de 24 pinos (as fontes de alimentação ATX usam plugs de 20 pinos). Ou seja, as actuais fontes ATX não servirão em placas-mãe BTX.<br />LPX<br />Formato de placas, usadas por alguns PCs \"
de marca\"

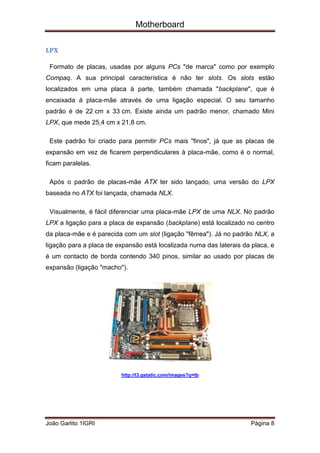

como por exemplo Compaq. A sua principal característica é não ter slots. Os slots estão localizados em uma placa à parte, também chamada \"
backplane\"
, que é encaixada à placa-mãe através de uma ligação especial. O seu tamanho padrão é de 22 cm x 33 cm. Existe ainda um padrão menor, chamado Mini LPX, que mede 25,4 cm x 21,8 cm.<br />Este padrão foi criado para permitir PCs mais \"
finos\"
, já que as placas de expansão em vez de ficarem perpendiculares à placa-mãe, como é o normal, ficam paralelas.<br />Após o padrão de placas-mãe ATX ter sido lançado, uma versão do LPX baseada no ATX foi lançada, chamada NLX.<br />Visualmente, é fácil diferenciar uma placa-mãe LPX de uma NLX. No padrão LPX a ligação para a placa de expansão (backplane) está localizado no centro da placa-mãe e é parecida com um slot (ligação \"
fêmea\"
). Já no padrão NLX, a ligação para a placa de expansão está localizada numa das laterais da placa, e é um contacto de borda contendo 340 pinos, similar ao usado por placas de expansão (ligação \"
macho\"

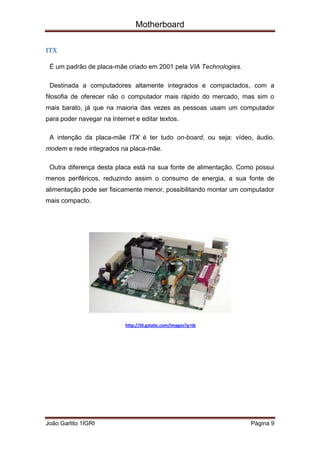

).<br />http://t3.gstatic.com/images?q=tb<br />ITX<br />É um padrão de placa-mãe criado em 2001 pela VIA Technologies.<br />Destinada a computadores altamente integrados e compactados, com a filosofia de oferecer não o computador mais rápido do mercado, mas sim o mais barato, já que na maioria das vezes as pessoas usam um computador para poder navegar na Internet e editar textos.<br />A intenção da placa-mãe ITX é ter tudo on-board, ou seja: vídeo, áudio, modem e rede integrados na placa-mãe.<br />Outra diferença desta placa está na sua fonte de alimentação. Como possui menos periféricos, reduzindo assim o consumo de energia, a sua fonte de alimentação pode ser fisicamente menor, possibilitando montar um computador mais compacto.<br /> http://t0.gstatic.com/images?q=tb<br />Arquitectura de uma placa-mãe típica.<br />http://www.lsi.usp.br/~ramc/dspti_arquivos/Placa%20mae.pdf<br />Componentes<br />BIOS<br />http://www.lsi.usp.br/~ramc/dspti_arquivos/Placa%20mae.pdf<br />BIOS (Basic Input Output System) é um tipo de chip (Flash-ROM) que contém um pequeno software, responsável por controlar o uso dos dispositivos e mantém informações de data e hora.<br /> A BIOS trabalha junto com o POST, um software que testa os componentes do computador, em busca de eventuais erros.<br />Podemos alterar as configurações de hardware através do Setup, uma interface também presente na Flash-ROM.<br />Bateria<br />http://www.lsi.usp.br/~ramc/dspti_arquivos/Placa%20mae.pdf<br />A bateria interna (bateria de lítio) CR2032 tem a função de manter as informações da Flash-ROM armazenadas, enquanto o computador está desligado (somente em placas-mãe antigas. Nas actuais, sua principal função é manter o relógio interno funcionando).<br />Chipset<br />Southbridge da placa-mãe ASUS P4P800-E<br />http://www.lsi.usp.br/~ramc/dspti_arquivos/Placa%20mae.pdf<br /> <br />Northbridge da placa-mãe ASUS P4P800-E<br />http://www.lsi.usp.br/~ramc/dspti_arquivos/Placa%20mae.pdf<br /> <br />Chipset é um chip (ou conjunto de chips) responsável pelo controle de diversos dispositivos de entrada (input) e saída (output), como o barramento, o acesso à memória, o acesso ao HD, periféricos on-board e off-board, comunicação do processador com a memória RAM e entre outros componentes da placa-mãe.<br />Geralmente, é dividido em southbridge (ponte sul) e northbridge (ponte norte).<br />• O northbridge faz a comunicação do processador com as memórias, através do FSB (Front side bus), e com os barramentos de alta velocidade AGP e PCI Express. Como faz o trabalho mais pesado, geralmente requer um dissipador de calor devido ao seu aquecimento elevado.<br />• O southbridge geralmente é responsável pelo controle de dispositivos de entrada ou saída (I/O) como as interfaces IDE que ligam os HDs, os drives de CD-ROM, drives de DVD-ROM ao processador. Controlam também as interfaces Serial ATA. Geralmente cuidam também do controle de dispositivos on-board como o som.<br />Conclusão<br />A placa-mãe pode variar conforme o modelo e fabricante. No entanto, todas elas permitem a ligação a si dos vários componentes necessários ao bom desempenho de um computador.<br />Em todas elas, o processador deverá ser compatível com o tipo de placa a usar, bem como todos os restantes componentes.<br />Básicamente, a placa-mãe pouco ou nada evoluiu. Após o aparecimento do modelo ATX para substituir o anterior, ainda hoje está em uso este tipo de placa.<br />Bibliografia de texto<br />Introdução<br />Trofia.com<br />http://www.trofia.com/informatica/placa-mae-definicao<br />Conceito<br />Sensagent<br />http://dicionario.sensagent.com/placa+mae/pt-pt/<br />Tipos de Placas<br />Trofia.com<br />http://www.trofia.com/informatica/placa-mae-definicao<br />Características Técnicas: AT<br />TechClub <br />http://www.techclube.com.br/blog/?p=555<br />Características Técnicas: ATX<br />TechClub <br />http://www.techclube.com.br/blog/?p=583<br />Características Técnicas: BTX<br />Club do Hardware<br /> (http://www.clubedohardware.com.br/artigos/526<br />Características Técnicas: LPX<br />Wikipédia <br />http://pt.wikipedia.org/wiki/Motherboard#Tipos_de_placas-m.C3.A3e<br />Características Técnicas: ITX<br />Wikipédia<br />http://pt.wikipedia.org/wiki/Motherboard#Tipos_de_placas-m.C3.A<br />Bibliografia de imagem<br />Motherboard (capa e contracapa)<br />http://upload.wikimedia.org/wikipedia/co<br />Placa AT<br />http://img2.mlstatic.com/jm/img?s=MLB&f=51037423_76.jpg&v=O<br />Placa ATX<br />http://t2.gstatic.com/images?q=tb<br />Placa BTX<br />http://t0.gstatic.com/images?q=tb<br />Placa LPX<br />http://t3.gstatic.com/images?q=tb<br />Placa ITX<br />http://t0.gstatic.com/images?q=tb<br />Arquitectura de Placa<br />http://www.lsi.usp.br/~ramc/dspti_arquivos/Placa%20mae.pdf<br />BIOS<br />http://www.lsi.usp.br/~ramc/dspti_arquivos/Placa%20mae.pdf<br />Bateria<br />http://www.lsi.usp.br/~ramc/dspti_arquivos/Placa%20mae.pdf<br />Chipset<br />http://www.lsi.usp.br/~ramc/dspti_arquivos/Placa%20mae.pdf<br />
