Grupo:
Breno Ventorim Comarella
Felipe Cometti de Souza
Gabriel Bravim Furlan
Henrique Coelho Borges Lobo
João Ricardo Denicolo Braga
Lucas Magnago Pereira

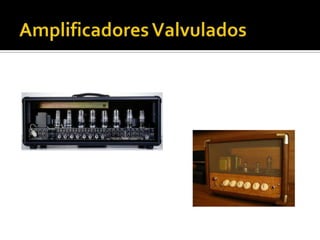

Valvulados, Transistorizados e Operacionais
Amplificador de
                   Potencia
Pré Amplificador

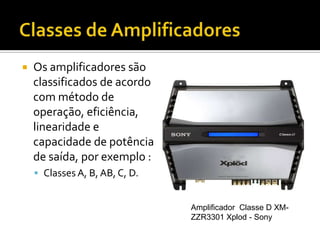

   Os amplificadores são
    classificados de acordo
    com método de
    operação, eficiência,
    linearidade e
    capacidade de potência
    de saída, por exemplo :
     Classes A, B, AB, C, D.


                                Amplificador Classe D XM-
                                ZZR3301 Xplod - Sony
Pré-amplificador e Amplificador de Potência

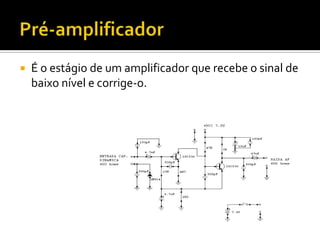

   É o estágio de um amplificador que recebe o sinal de
    baixo nível e corrige-o.
   É o estágio de um amplificador que eleva o sinal
    fornecido pelo pré-amplificador a um nível de
    tensão ou correte e impedância adequados para o
    seu funcionamento.

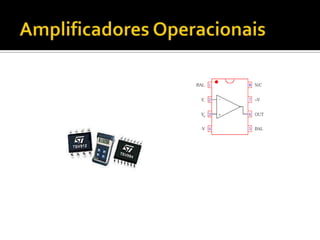

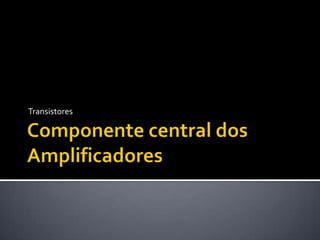

Transistores

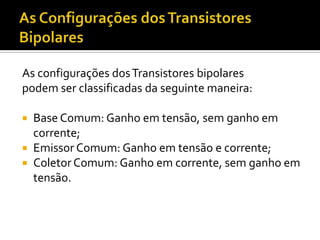

As configurações dos Transistores bipolares
podem ser classificadas da seguinte maneira:

 Base Comum: Ganho em tensão, sem ganho em
  corrente;
 Emissor Comum: Ganho em tensão e corrente;
 Coletor Comum: Ganho em corrente, sem ganho em
  tensão.

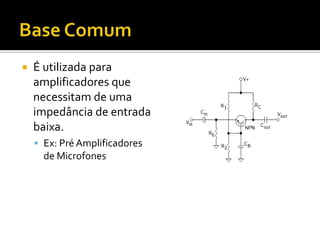

   É utilizada para
    amplificadores que
    necessitam de uma
    impedância de entrada
    baixa.
     Ex: Pré Amplificadores
      de Microfones

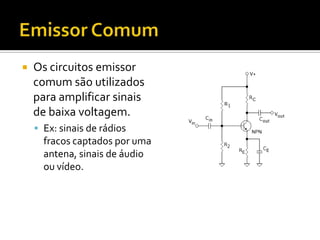

   Os circuitos emissor
    comum são utilizados
    para amplificar sinais
    de baixa voltagem.
     Ex: sinais de rádios
      fracos captados por uma
      antena, sinais de áudio
      ou vídeo.

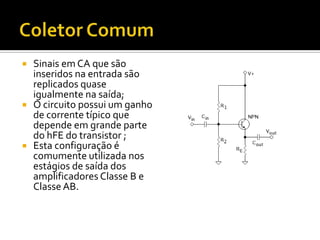

   Sinais em CA que são
    inseridos na entrada são
    replicados quase
    igualmente na saída;
   O circuito possui um ganho
    de corrente típico que
    depende em grande parte
    do hFE do transistor ;
   Esta configuração é
    comumente utilizada nos
    estágios de saída dos
    amplificadores Classe B e
    Classe AB.

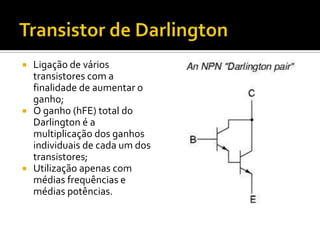

   Ligação de vários
    transistores com a
    finalidade de aumentar o
    ganho;
   O ganho (hFE) total do
    Darlington é a
    multiplicação dos ganhos
    individuais de cada um dos
    transistores;
   Utilização apenas com
    médias frequências e
    médias potências.

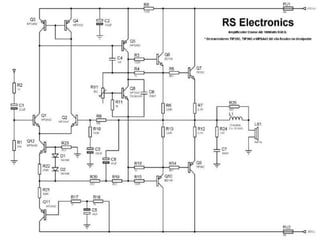

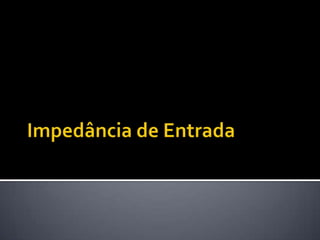

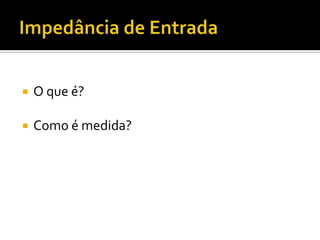

   O que é?

   Como é medida?

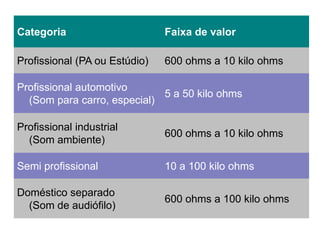

Categoria                      Faixa de valor

Profissional (PA ou Estúdio)   600 ohms a 10 kilo ohms

Profissional automotivo
                             5 a 50 kilo ohms
  (Som para carro, especial)

Profissional industrial
                               600 ohms a 10 kilo ohms
  (Som ambiente)

Semi profissional              10 a 100 kilo ohms

Doméstico separado
                               600 ohms a 100 kilo ohms
  (Som de audiófilo)

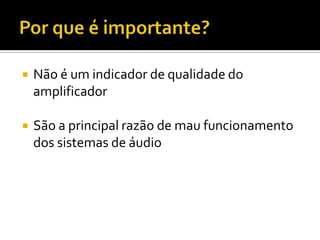

   Não é um indicador de qualidade do
    amplificador

   São a principal razão de mau funcionamento
    dos sistemas de áudio

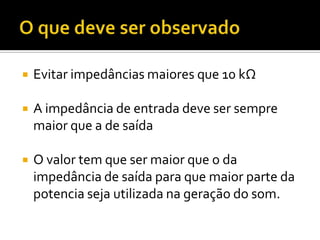

   Evitar impedâncias maiores que 10 kΩ

   A impedância de entrada deve ser sempre
    maior que a de saída

   O valor tem que ser maior que o da
    impedância de saída para que maior parte da
    potencia seja utilizada na geração do som.

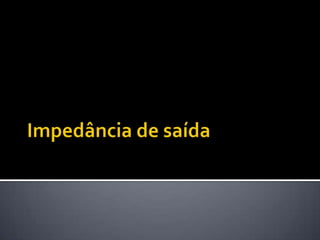

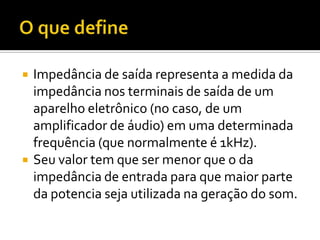

   Impedância de saída representa a medida da
    impedância nos terminais de saída de um
    aparelho eletrônico (no caso, de um
    amplificador de áudio) em uma determinada
    frequência (que normalmente é 1kHz).
   Seu valor tem que ser menor que o da
    impedância de entrada para que maior parte
    da potencia seja utilizada na geração do som.

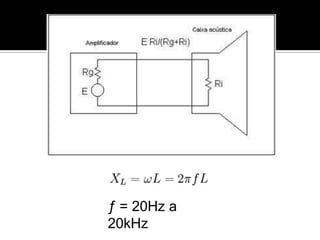

ƒ = 20Hz a
20kHz

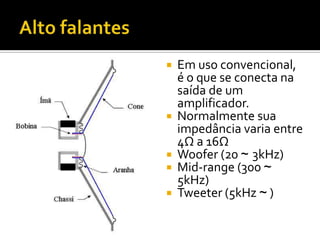

   Em uso convencional,
    é o que se conecta na
    saída de um
    amplificador.
   Normalmente sua
    impedância varia entre
    4Ω a 16Ω
   Woofer (20 ~ 3kHz)
   Mid-range (300 ~
    5kHz)
   Tweeter (5kHz ~ )

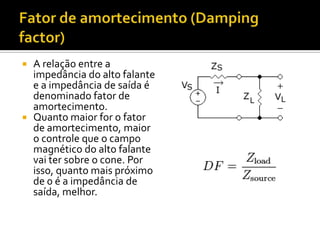

 A relação entre a
  impedância do alto falante
  e a impedância de saída é
  denominado fator de
  amortecimento.
 Quanto maior for o fator
  de amortecimento, maior
  o controle que o campo
  magnético do alto falante
  vai ter sobre o cone. Por
  isso, quanto mais próximo
  de 0 é a impedância de
  saída, melhor.

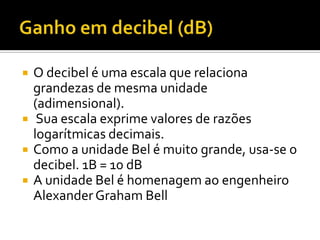

   O decibel é uma escala que relaciona
    grandezas de mesma unidade
    (adimensional).
    Sua escala exprime valores de razões
    logarítmicas decimais.
   Como a unidade Bel é muito grande, usa-se o
    decibel. 1B = 10 dB
   A unidade Bel é homenagem ao engenheiro
    Alexander Graham Bell

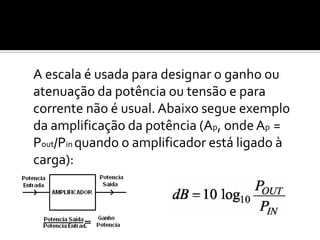

A escala é usada para designar o ganho ou
atenuação da potência ou tensão e para
corrente não é usual. Abaixo segue exemplo
da amplificação da potência (Ap, onde Ap =
Pout/Pin quando o amplificador está ligado à
carga):

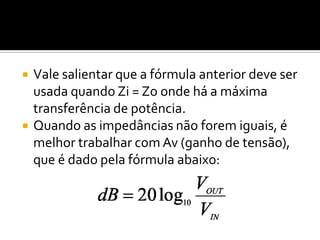

   Vale salientar que a fórmula anterior deve ser
    usada quando Zi = Zo onde há a máxima
    transferência de potência.
   Quando as impedâncias não forem iguais, é
    melhor trabalhar com Av (ganho de tensão),
    que é dado pela fórmula abaixo:

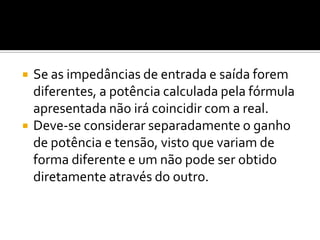

   Se as impedâncias de entrada e saída forem
    diferentes, a potência calculada pela fórmula
    apresentada não irá coincidir com a real.
   Deve-se considerar separadamente o ganho
    de potência e tensão, visto que variam de
    forma diferente e um não pode ser obtido
    diretamente através do outro.

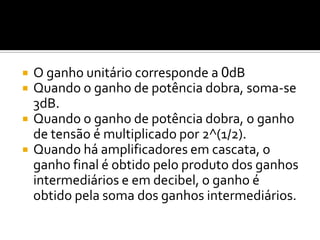

   O ganho unitário corresponde a 0dB
   Quando o ganho de potência dobra, soma-se
    3dB.
   Quando o ganho de potência dobra, o ganho
    de tensão é multiplicado por 2^(1/2).
   Quando há amplificadores em cascata, o
    ganho final é obtido pelo produto dos ganhos
    intermediários e em decibel, o ganho é
    obtido pela soma dos ganhos intermediários.

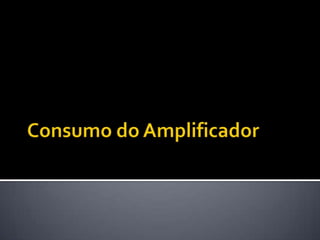

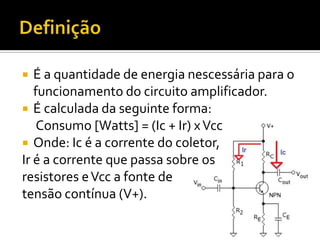

  É a quantidade de energia nescessária para o
   funcionamento do circuito amplificador.
 É calculada da seguinte forma:
    Consumo [Watts] = (Ic + Ir) x Vcc
 Onde: Ic é a corrente do coletor,
Ir é a corrente que passa sobre os
resistores e Vcc a fonte de
tensão contínua (V+).

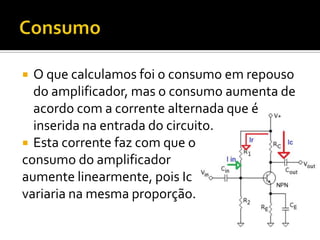

 O que calculamos foi o consumo em repouso
  do amplificador, mas o consumo aumenta de
  acordo com a corrente alternada que é
  inserida na entrada do circuito.
 Esta corrente faz com que o
consumo do amplificador
aumente linearmente, pois Ic
variaria na mesma proporção.

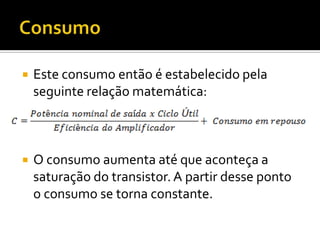

   Este consumo então é estabelecido pela
    seguinte relação matemática:

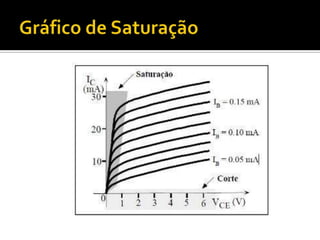

   O consumo aumenta até que aconteça a
    saturação do transistor. A partir desse ponto
    o consumo se torna constante.

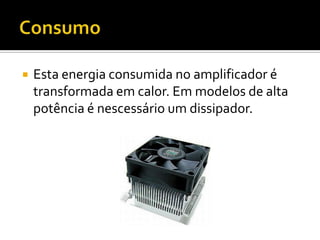

   Esta energia consumida no amplificador é
    transformada em calor. Em modelos de alta
    potência é nescessário um dissipador.

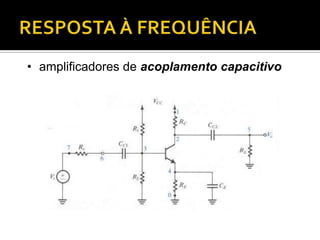

• amplificadores de acoplamento capacitivo

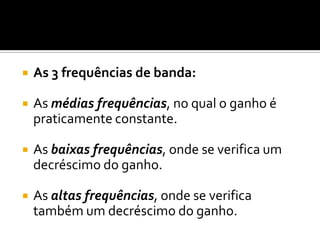

   As 3 frequências de banda:

   As médias frequências, no qual o ganho é
    praticamente constante.

   As baixas frequências, onde se verifica um
    decréscimo do ganho.

   As altas frequências, onde se verifica
    também um decréscimo do ganho.

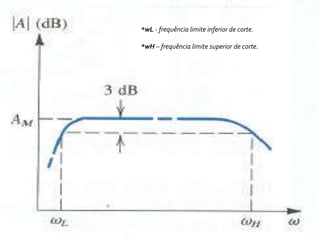

*wL - frequência limite inferior de corte.

*wH – frequência limite superior de corte.

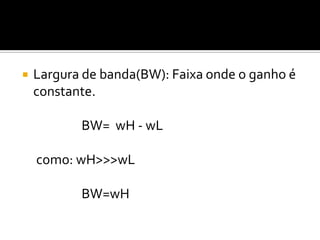

   Largura de banda(BW): Faixa onde o ganho é
    constante.

           BW= wH - wL

    como: wH>>>wL

           BW=wH

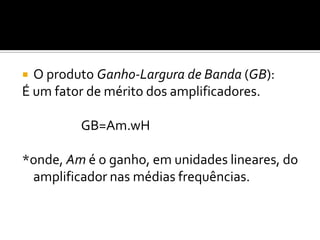

 O produto Ganho-Largura de Banda (GB):
É um fator de mérito dos amplificadores.

         GB=Am.wH

*onde, Am é o ganho, em unidades lineares, do
 amplificador nas médias frequências.
Caractersticas dos amplificadores
Caractersticas dos amplificadores

Caractersticas dos amplificadores
