Eletrônica II
Amplificadores de Potência
Notas de Aula
José Maria P. de Menezes Jr.

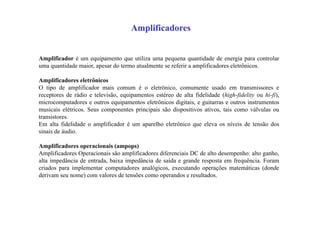

Amplificadores
Amplificador é um equipamento que utiliza uma pequena quantidade de energia para controlar
uma quantidade maior, apesar do termo atualmente se referir a amplificadores eletrônicos.
Amplificadores eletrônicos
O tipo de amplificador mais comum é o eletrônico, comumente usado em transmissores e
receptores de rádio e televisão, equipamentos estéreo de alta fidelidade (high-fidelity ou hi-fi),
microcomputadores e outros equipamentos eletrônicos digitais, e guitarras e outros instrumentos
musicais elétricos. Seus componentes principais são dispositivos ativos, tais como válvulas ou
transistores.
Em alta fidelidade o amplificador é um aparelho eletrônico que eleva os níveis de tensão dos
sinais de áudio.
Amplificadores operacionais (ampops)
Amplificadores Operacionais são amplificadores diferenciais DC de alto desempenho: alto ganho,
alta impedância de entrada, baixa impedância de saída e grande resposta em frequência. Foram
criados para implementar computadores analógicos, executando operações matemáticas (donde
derivam seu nome) com valores de tensões como operandos e resultados.

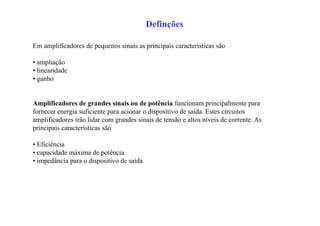

Definções
Em amplificadores de pequenos sinais as principais caracteristicas são
• ampliação
• linearidade
• ganho
Amplificadores de grandes sinais ou de potência funcionam principalmente para
fornecer energia suficiente para acionar o dispositivo de saída. Estes circuitos
amplificadores irão lidar com grandes sinais de tensão e altos níveis de corrente. As
principais caracteristicas são
• Eficiência
• capacidade máxima de potência
• impedância para o dispositivo de saída

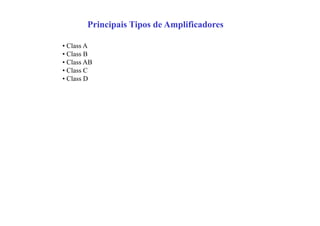

Principais Tipos de Amplificadores
• Class A
• Class B
• Class AB
• Class C
• Class D

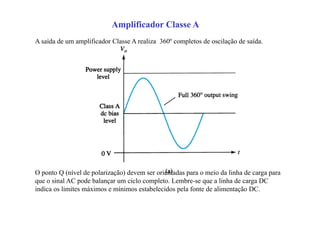

Amplificador Classe A
A saída de um amplificador Classe A realiza 360º completos de oscilação de saída.
O ponto Q (nível de polarização) devem ser orientadas para o meio da linha de carga para
que o sinal AC pode balançar um ciclo completo. Lembre-se que a linha de carga DC
indica os limites máximos e mínimos estabelecidos pela fonte de alimentação DC.

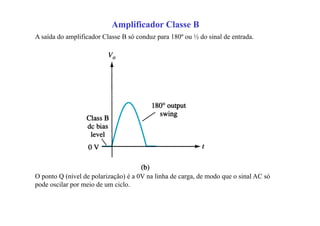

Amplificador Classe B
A saída do amplificador Classe B só conduz para 180º ou ½ do sinal de entrada.
O ponto Q (nível de polarização) é a 0V na linha de carga, de modo que o sinal AC só
pode oscilar por meio de um ciclo.

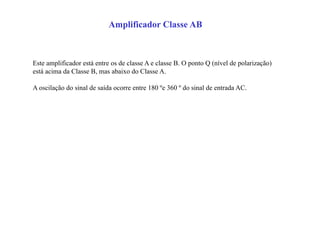

Amplificador Classe AB
Este amplificador está entre os de classe A e classe B. O ponto Q (nível de polarização)
está acima da Classe B, mas abaixo do Classe A.
A oscilação do sinal de saída ocorre entre 180 ºe 360 º do sinal de entrada AC.

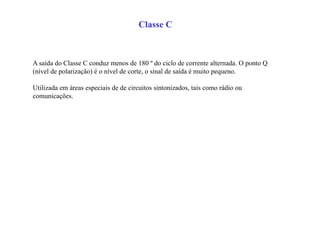

Classe C
A saída do Classe C conduz menos de 180 º do ciclo de corrente alternada. O ponto Q
(nível de polarização) é o nível de corte, o sinal de saída é muito pequeno.
Utilizada em áreas especiais de de circuitos sintonizados, tais como rádio ou
comunicações.

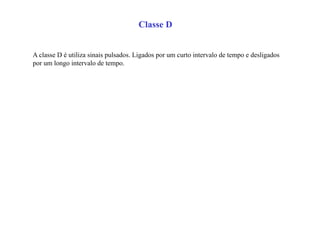

Classe D
A classe D é utiliza sinais pulsados. Ligados por um curto intervalo de tempo e desligados
por um longo intervalo de tempo.

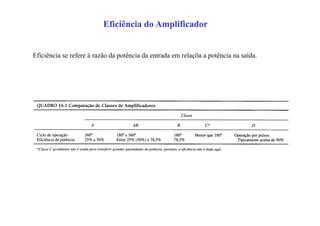

Eficiência do Amplificador
Eficiência se refere à razão da potência da entrada em relaçõa a potência na saída.

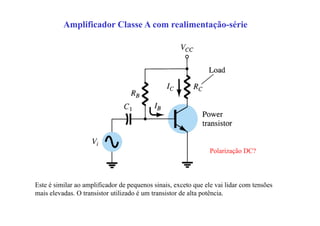

Amplificador Classe A com realimentação-série
Este é similar ao amplificador de pequenos sinais, exceto que ele vai lidar com tensões
mais elevadas. O transistor utilizado é um transistor de alta potência.
Polarização DC?

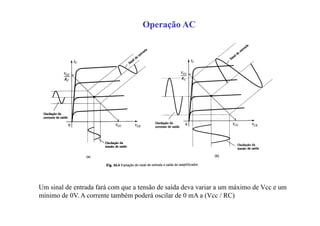

Operação AC
Um sinal de entrada fará com que a tensão de saída deva variar a um máximo de Vcc e um
mínimo de 0V. A corrente também poderá oscilar de 0 mA a (Vcc / RC)

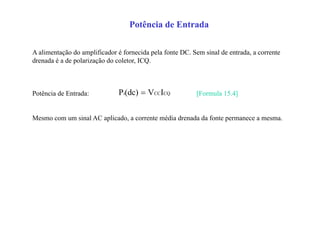

Potência de Entrada
A alimentação do amplificador é fornecida pela fonte DC. Sem sinal de entrada, a corrente
drenada é a de polarização do coletor, ICQ.
Potência de Entrada: [Formula 15.4]
Mesmo com um sinal AC aplicado, a corrente média drenada da fonte permanece a mesma.
CQCCi IV(dc)P 

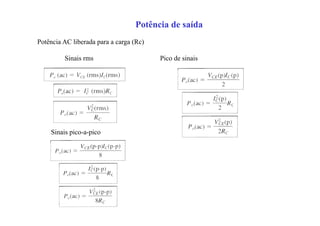

Potência de saída
Potência AC liberada para a carga (Rc)
Sinais rms Pico de sinais
Sinais pico-a-pico
Eficiência
[Formula 15.8]
A eficiência máxima é a saída máxima e oscilações de corrente.
Que é de 25% para um Amplificador classe A.
Eficiência Máxima?
Com Vce(p-p) = Vcc
Como se chega a 25%?
Exemplo 16.1
100
Pi(ac)
Po(ac)
%η 

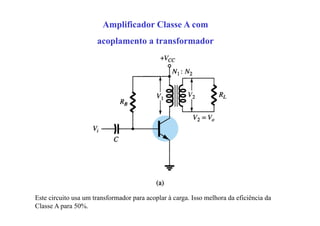

Amplificador Classe A com
acoplamento a transformador
Este circuito usa um transformador para acoplar à carga. Isso melhora da eficiência da
Classe A para 50%.

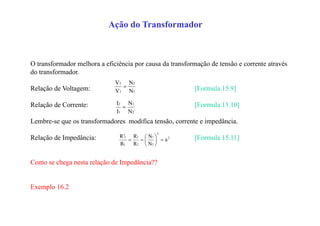

Ação do Transformador
O transformador melhora a eficiência por causa da transformação de tensão e corrente através
do transformador.
Relação de Voltagem: [Formula 15.9]
Relação de Corrente: [Formula 15.10]
Lembre-se que os transformadores modifica tensão, corrente e impedância.
Relação de Impedância: [Formula 15.11]
Como se chega nesta relação de Impedância??
Exemplo 16.2
1
2
1
2
N
N
V
V

2
1
1
2
N
N
I
I

2
2
2
1
2
1
L
L
a
N
N
R
R
R
R









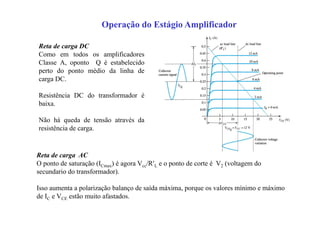

Operação do Estágio Amplificador
Reta de carga AC
O ponto de saturação (ICmax) é agora Vcc/RL e o ponto de corte é V2 (voltagem do
secundario do transformador).
Isso aumenta a polarização balanço de saída máxima, porque os valores mínimo e máximo
de IC e VCE estão muito afastados.
Reta de carga DC
Como em todos os amplificadores
Classe A, oponto Q é estabelecido
perto do ponto médio da linha de
carga DC.
Resistência DC do transformador é
baixa.
Não há queda de tensão através da
resistência de carga.

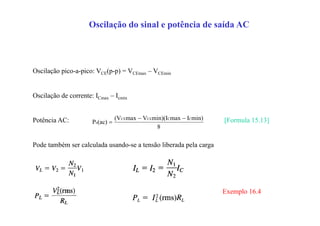

Oscilação do sinal e potência de saída AC
Oscilação pico-a-pico: VCE(p-p) = VCEmax – VCEmin
Oscilação de corrente: ICmax – Icmin
Potência AC: [Formula 15.13]
Pode também ser calculada usando-se a tensão liberada pela carga
8
min)Imaxmin)(IVmax(V
(ac)P
CCCECE
o



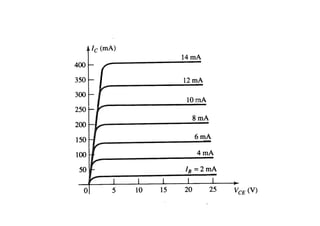

Exemplo 16.4

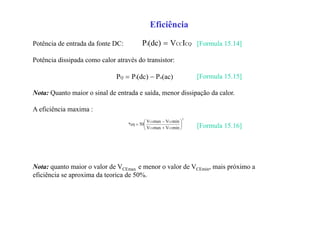

Eficiência
Potência de entrada da fonte DC: [Formula 15.14]
Potência dissipada como calor através do transistor:
[Formula 15.15]
Nota: Quanto maior o sinal de entrada e saída, menor dissipação da calor.
A eficiência maxima :
[Formula 15.16]
Nota: quanto maior o valor de VCEmax e menor o valor de VCEmin, mais próximo a
eficiência se aproxima da teorica de 50%.
CQCCi IV(dc)P 
(ac)P(dc)PP oiQ 
2
CECE
CECE
minVmaxV
minVmaxV
50%η 









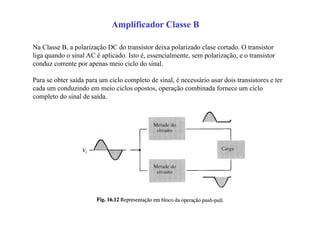

Amplificador Classe B
Na Classe B, a polarização DC do transistor deixa polarizado clase cortado. O transistor
liga quando o sinal AC é aplicado. Isto é, essencialmente, sem polarização, e o transistor
conduz corrente por apenas meio ciclo do sinal.
Para se obter saída para um ciclo completo de sinal, é necessário usar dois transistores e ter
cada um conduzindo em meio ciclos opostos, operação combinada fornece um ciclo
completo do sinal de saída.
Amplificador Classe B: Eficiência
A maxima eficiência do classe B é 78.5%.
% = Po(AC)/Pi(DC) *100
Potência de Entrada
[Formula 15.19]
Potência de Saída
Para maxima potência VL = Vcc e Ip=VL / Rl
Eficiência?
L
CC
2
o
2R
V
(ac)Pmaximum 
L
CC
2
L
CC
CCdcCCi
R
2V
R
2V
V)(maximumIV(dc)maximumP
ππ








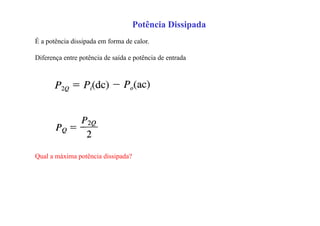

Potência Dissipada
É a potência dissipada em forma de calor.
Diferença entre potência de saída e potência de entrada
Qual a máxima potência dissipada?

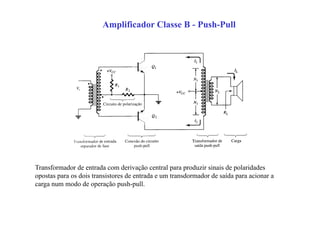

Amplificador Classe B - Push-Pull
Transformador de entrada com derivação central para produzir sinais de polaridades
opostas para os dois transistores de entrada e um transdormador de saída para acionar a
carga num modo de operação push-pull.

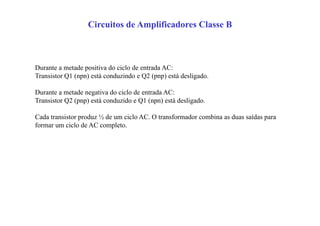

Circuitos de Amplificadores Classe B
Durante a metade positiva do ciclo de entrada AC:
Transistor Q1 (npn) está conduzindo e Q2 (pnp) está desligado.
Durante a metade negativa do ciclo de entrada AC:
Transistor Q2 (pnp) está conduzido e Q1 (npn) está desligado.
Cada transistor produz ½ de um ciclo AC. O transformador combina as duas saídas para
formar um ciclo de AC completo.

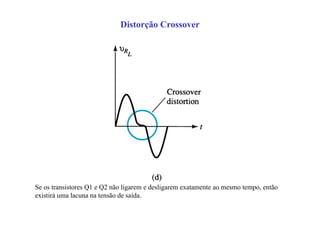

Distorção Crossover
Se os transistores Q1 e Q2 não ligarem e desligarem exatamente ao mesmo tempo, então
existirá uma lacuna na tensão de saída.

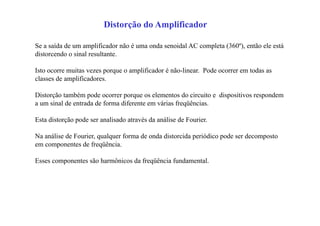

Distorção do Amplificador
Se a saída de um amplificador não é uma onda senoidal AC completa (360º), então ele está
distorcendo o sinal resultante.
Isto ocorre muitas vezes porque o amplificador é não-linear. Pode ocorrer em todas as
classes de amplificadores.
Distorção também pode ocorrer porque os elementos do circuito e dispositivos respondem
a um sinal de entrada de forma diferente em várias freqüências.
Esta distorção pode ser analisado através da análise de Fourier.
Na análise de Fourier, qualquer forma de onda distorcida periódico pode ser decomposto
em componentes de freqüência.
Esses componentes são harmônicos da freqüência fundamental.

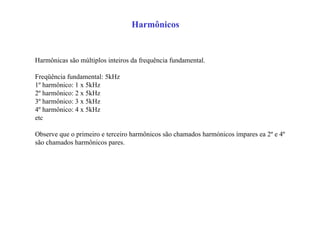

Harmônicos
Harmônicas são múltiplos inteiros da frequência fundamental.
Freqüência fundamental: 5kHz
1º harmônico: 1 x 5kHz
2º harmônico: 2 x 5kHz
3º harmônico: 3 x 5kHz
4º harmônico: 4 x 5kHz
etc
Observe que o primeiro e terceiro harmônicos são chamados harmónicos ímpares ea 2º e 4º
são chamados harmônicos pares.

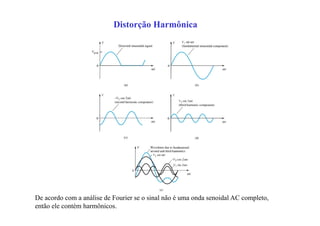

Distorção Harmônica
De acordo com a análise de Fourier se o sinal não é uma onda senoidal AC completo,
então ele contém harmônicos.

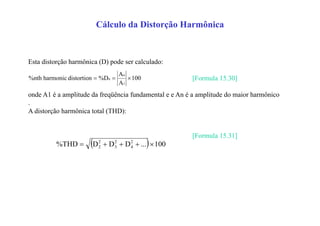

Cálculo da Distorção Harmônica
Esta distorção harmônica (D) pode ser calculado:
[Formula 15.30]
onde A1 é a amplitude da freqüência fundamental e e An é a amplitude do maior harmônico
.
A distorção harmônica total (THD):
[Formula 15.31]
100
A
A
%Ddistortionharmonic%nth
1
n
n 
  100...DDD%THD 2
4
2
3
2
2 
Distorção do Segundo Harmônico
Forma de onda aproximada de um sinal distorcido:
No ponto 1 (wt = 0)
No ponto 2 (wt = ¶/2)
No ponto 3 (wt = ¶)
tItIIII CQC  2coscos 210 

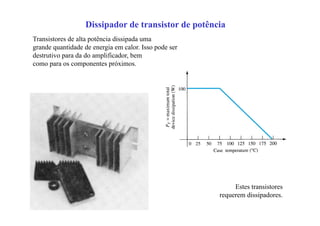

Dissipador de transistor de potência
Transistores de alta potência dissipada uma
grande quantidade de energia em calor. Isso pode ser
destrutivo para da do amplificador, bem
como para os componentes próximos.
Estes transistores
requerem dissipadores.

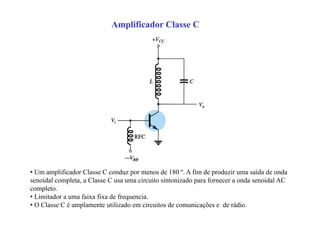

Amplificador Classe C
• Um amplificador Classe C conduz por menos de 180 º. A fim de produzir uma saída de onda
senoidal completa, a Classe C usa uma circuito sintonizado para fornecer a onda senoidal AC
completo.
• Limitador a uma faixa fixa de frequencia.
• O Classe C é amplamente utilizado em circuitos de comunicações e de rádio.

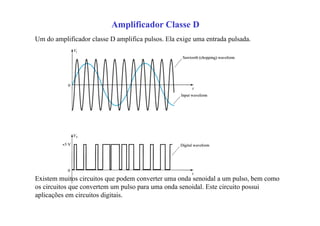

Um do amplificador classe D amplifica pulsos. Ela exige uma entrada pulsada.
Existem muitos circuitos que podem converter uma onda senoidal a um pulso, bem como
os circuitos que convertem um pulso para uma onda senoidal. Este circuito possui
aplicações em circuitos digitais.
Amplificador Classe D

Mais conteúdo relacionado

Mais procurados

Corrente alternada circuitos
Corrente alternada circuitosCorrente alternada circuitos
Corrente alternada circuitosOi S.A

Eletrônica de Potência 2020 - Cefet-MG
Eletrônica de Potência 2020 - Cefet-MGEletrônica de Potência 2020 - Cefet-MG
Eletrônica de Potência 2020 - Cefet-MGRubens Santos

APOSTILA DE TRANSISTOR, POLARIZAÇÃO
APOSTILA DE  TRANSISTOR, POLARIZAÇÃOAPOSTILA DE  TRANSISTOR, POLARIZAÇÃO
APOSTILA DE TRANSISTOR, POLARIZAÇÃOIsvaldo Souza

Modulacao PCMTrabalho de multimidia
Modulacao PCMTrabalho de multimidiaModulacao PCMTrabalho de multimidia
Modulacao PCMTrabalho de multimidiaEugeniobalane6

Relatório ensaios em transformadores
Relatório ensaios em transformadoresRelatório ensaios em transformadores
Relatório ensaios em transformadoresVictor Said

Amplificador Classe AB - Teoria
Amplificador Classe AB - TeoriaAmplificador Classe AB - Teoria
Amplificador Classe AB - TeoriaAndré Paiva

Ponte de Wheatstone em desequilíbrio parte 1
Ponte de Wheatstone em desequilíbrio parte 1Ponte de Wheatstone em desequilíbrio parte 1
Ponte de Wheatstone em desequilíbrio parte 1Adilson Nakamura

Elementos de subestação
Elementos de subestaçãoElementos de subestação
Elementos de subestaçãoRafael Silveira

Exercicios diodo-e-retificadores-v (1)
Exercicios diodo-e-retificadores-v (1)Exercicios diodo-e-retificadores-v (1)
Exercicios diodo-e-retificadores-v (1)Ivanir Silva

Amplificador de potencia
Amplificador de potenciaAmplificador de potencia
Amplificador de potenciaLuis Carlos

OSCILADORES-SENOIDALES
OSCILADORES-SENOIDALESOSCILADORES-SENOIDALES
OSCILADORES-SENOIDALESMartnJosa1


Mais procurados (20)

Corrente alternada circuitos
Corrente alternada circuitosCorrente alternada circuitos
Corrente alternada circuitos

Eletrônica de Potência 2020 - Cefet-MG
Eletrônica de Potência 2020 - Cefet-MGEletrônica de Potência 2020 - Cefet-MG
Eletrônica de Potência 2020 - Cefet-MG

3 --retificadores
3 --retificadores3 --retificadores
3 --retificadores

APOSTILA DE TRANSISTOR, POLARIZAÇÃO
APOSTILA DE  TRANSISTOR, POLARIZAÇÃOAPOSTILA DE  TRANSISTOR, POLARIZAÇÃO
APOSTILA DE TRANSISTOR, POLARIZAÇÃO

Modulacao PCMTrabalho de multimidia
Modulacao PCMTrabalho de multimidiaModulacao PCMTrabalho de multimidia
Modulacao PCMTrabalho de multimidia

Relatório ensaios em transformadores
Relatório ensaios em transformadoresRelatório ensaios em transformadores
Relatório ensaios em transformadores

Transistor bipolar de juncao (tbj) 2
Transistor bipolar de juncao (tbj)   2Transistor bipolar de juncao (tbj)   2
Transistor bipolar de juncao (tbj) 2

Aula 1(1)
Aula 1(1)Aula 1(1)
Aula 1(1)

Códigos BCD, Gray e ASCII
Códigos  BCD, Gray e ASCIICódigos  BCD, Gray e ASCII
Códigos BCD, Gray e ASCII

Amplificadores de potencia
Amplificadores de potenciaAmplificadores de potencia
Amplificadores de potencia

10 elementos finais de controle
10   elementos finais de controle10   elementos finais de controle
10 elementos finais de controle

Amplificador Classe AB - Teoria
Amplificador Classe AB - TeoriaAmplificador Classe AB - Teoria
Amplificador Classe AB - Teoria

Ponte de Wheatstone em desequilíbrio parte 1
Ponte de Wheatstone em desequilíbrio parte 1Ponte de Wheatstone em desequilíbrio parte 1
Ponte de Wheatstone em desequilíbrio parte 1

Elementos de subestação
Elementos de subestaçãoElementos de subestação
Elementos de subestação

Exercicios diodo-e-retificadores-v (1)
Exercicios diodo-e-retificadores-v (1)Exercicios diodo-e-retificadores-v (1)
Exercicios diodo-e-retificadores-v (1)

Transformadores
TransformadoresTransformadores
Transformadores

Amplificador de potencia
Amplificador de potenciaAmplificador de potencia
Amplificador de potencia

Eletrônica Básica
Eletrônica BásicaEletrônica Básica
Eletrônica Básica

Corrente alternada
Corrente alternadaCorrente alternada
Corrente alternada

OSCILADORES-SENOIDALES
OSCILADORES-SENOIDALESOSCILADORES-SENOIDALES
OSCILADORES-SENOIDALES


Destaque (14)

Amplificador classe AB
Amplificador classe ABAmplificador classe AB
Amplificador classe AB

Tipos de amplificadores
Tipos de amplificadoresTipos de amplificadores
Tipos de amplificadores

Amplificador clase e
Amplificador clase eAmplificador clase e
Amplificador clase e

Transistor
TransistorTransistor
Transistor

Transistores
TransistoresTransistores
Transistores

Transistor em AC
Transistor em ACTransistor em AC
Transistor em AC

Amplificadores Operacionais - Comparadores de Tensão de 1 e 2 Níveis
Amplificadores Operacionais - Comparadores de Tensão de 1 e 2 NíveisAmplificadores Operacionais - Comparadores de Tensão de 1 e 2 Níveis
Amplificadores Operacionais - Comparadores de Tensão de 1 e 2 Níveis

Potencia e energia eletrica
Potencia  e   energia eletricaPotencia  e   energia eletrica
Potencia e energia eletrica

Transístores
TransístoresTransístores
Transístores

Transistor fet
Transistor fetTransistor fet
Transistor fet

Clases de polarizaciones de los amplificadores
Clases de polarizaciones de los   amplificadoresClases de polarizaciones de los   amplificadores
Clases de polarizaciones de los amplificadores

Transístor bipolar polarização
Transístor bipolar polarizaçãoTransístor bipolar polarização
Transístor bipolar polarização

Transistors
TransistorsTransistors
Transistors

Como redigir a introdução e a conclusão de um trabalho escrito
Como redigir a introdução e a conclusão de um trabalho escritoComo redigir a introdução e a conclusão de um trabalho escrito
Como redigir a introdução e a conclusão de um trabalho escrito


Semelhante a Amplificadores de potência

Aula_03_circuitos_diodo.ppt
Aula_03_circuitos_diodo.pptAula_03_circuitos_diodo.ppt
Aula_03_circuitos_diodo.pptLaraSilva622440

Projetos de fonte de alimentação
Projetos de fonte de alimentaçãoProjetos de fonte de alimentação
Projetos de fonte de alimentaçãoAlexandre Mazzei

Aplificadores operacionais
Aplificadores operacionaisAplificadores operacionais
Aplificadores operacionaisFrancisco Costa

Amplificador de audio_10_w_8ohms
Amplificador de audio_10_w_8ohmsAmplificador de audio_10_w_8ohms
Amplificador de audio_10_w_8ohmsRui Raposo

Caractersticas dos amplificadores
Caractersticas dos amplificadoresCaractersticas dos amplificadores
Caractersticas dos amplificadoresJoao Pedro Turibio

aula10-amplificadorores_pot.pdf
aula10-amplificadorores_pot.pdfaula10-amplificadorores_pot.pdf
aula10-amplificadorores_pot.pdfFranceMatine

5 --fundamentos-de-amplificadores
5 --fundamentos-de-amplificadores5 --fundamentos-de-amplificadores
5 --fundamentos-de-amplificadoresAdir Figueiredo

Eletrônica Analógica -- Aula 004 -- Diodos 1.ppt
Eletrônica Analógica -- Aula 004 -- Diodos 1.pptEletrônica Analógica -- Aula 004 -- Diodos 1.ppt
Eletrônica Analógica -- Aula 004 -- Diodos 1.pptLuVita4

06 elet pot-convac-dc-trifasicos-contr
06 elet pot-convac-dc-trifasicos-contr06 elet pot-convac-dc-trifasicos-contr
06 elet pot-convac-dc-trifasicos-contrRicardo Godoy


Semelhante a Amplificadores de potência (20)

Elétrica amplificador operacional - amp-op
Elétrica   amplificador operacional - amp-opElétrica   amplificador operacional - amp-op
Elétrica amplificador operacional - amp-op

Amp operacionais PPT
Amp operacionais PPTAmp operacionais PPT
Amp operacionais PPT

Amplificador sinais
Amplificador sinaisAmplificador sinais
Amplificador sinais

Amplificadores janese
Amplificadores janeseAmplificadores janese
Amplificadores janese

Amplificadores janese
Amplificadores janeseAmplificadores janese
Amplificadores janese

Aula_03_circuitos_diodo.ppt
Aula_03_circuitos_diodo.pptAula_03_circuitos_diodo.ppt
Aula_03_circuitos_diodo.ppt

Projetos de fonte de alimentação
Projetos de fonte de alimentaçãoProjetos de fonte de alimentação
Projetos de fonte de alimentação

Aplificadores operacionais
Aplificadores operacionaisAplificadores operacionais
Aplificadores operacionais

Aula_03_circuitos_diodo.pdf
Aula_03_circuitos_diodo.pdfAula_03_circuitos_diodo.pdf
Aula_03_circuitos_diodo.pdf

Paper_AudioAmp
Paper_AudioAmpPaper_AudioAmp
Paper_AudioAmp

Amplificador de audio_10_w_8ohms
Amplificador de audio_10_w_8ohmsAmplificador de audio_10_w_8ohms
Amplificador de audio_10_w_8ohms

Filtros passivos
Filtros passivosFiltros passivos
Filtros passivos

Díodos
DíodosDíodos
Díodos

Caractersticas dos amplificadores
Caractersticas dos amplificadoresCaractersticas dos amplificadores
Caractersticas dos amplificadores

aula10-amplificadorores_pot.pdf
aula10-amplificadorores_pot.pdfaula10-amplificadorores_pot.pdf
aula10-amplificadorores_pot.pdf

5 --fundamentos-de-amplificadores
5 --fundamentos-de-amplificadores5 --fundamentos-de-amplificadores
5 --fundamentos-de-amplificadores

5 --fundamentos-de-amplificadores
5 --fundamentos-de-amplificadores5 --fundamentos-de-amplificadores
5 --fundamentos-de-amplificadores

Emissor comum (polarizacao)
Emissor comum (polarizacao)Emissor comum (polarizacao)
Emissor comum (polarizacao)

Eletrônica Analógica -- Aula 004 -- Diodos 1.ppt
Eletrônica Analógica -- Aula 004 -- Diodos 1.pptEletrônica Analógica -- Aula 004 -- Diodos 1.ppt
Eletrônica Analógica -- Aula 004 -- Diodos 1.ppt

06 elet pot-convac-dc-trifasicos-contr
06 elet pot-convac-dc-trifasicos-contr06 elet pot-convac-dc-trifasicos-contr
06 elet pot-convac-dc-trifasicos-contr


Último

NR10 - Treinamento LOTO - 2023.pp tx
NR10 - Treinamento LOTO - 2023.pp     txNR10 - Treinamento LOTO - 2023.pp     tx
NR10 - Treinamento LOTO - 2023.pp txrafaelacushman21

Lista de presença treinamento de EPI NR-06
Lista de presença treinamento de EPI NR-06Lista de presença treinamento de EPI NR-06
Lista de presença treinamento de EPI NR-06AndressaTenreiro

Apresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPMApresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPMdiminutcasamentos

apresentação de Bancos de Capacitores aula
apresentação de Bancos de Capacitores aulaapresentação de Bancos de Capacitores aula
apresentação de Bancos de Capacitores aulaWilliamCruz402522

07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptxVagner Soares da Costa

TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docxTRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docxFlvioDadinhoNNhamizi

10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptxVagner Soares da Costa


Último (7)

NR10 - Treinamento LOTO - 2023.pp tx
NR10 - Treinamento LOTO - 2023.pp     txNR10 - Treinamento LOTO - 2023.pp     tx
NR10 - Treinamento LOTO - 2023.pp tx

Lista de presença treinamento de EPI NR-06
Lista de presença treinamento de EPI NR-06Lista de presença treinamento de EPI NR-06
Lista de presença treinamento de EPI NR-06

Apresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPMApresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPM

apresentação de Bancos de Capacitores aula
apresentação de Bancos de Capacitores aulaapresentação de Bancos de Capacitores aula
apresentação de Bancos de Capacitores aula

07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx

TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docxTRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx

10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx


Amplificadores de potência

  • 1. Eletrônica II Amplificadores de Potência Notas de Aula José Maria P. de Menezes Jr.
  • 2. Amplificadores Amplificador é um equipamento que utiliza uma pequena quantidade de energia para controlar uma quantidade maior, apesar do termo atualmente se referir a amplificadores eletrônicos. Amplificadores eletrônicos O tipo de amplificador mais comum é o eletrônico, comumente usado em transmissores e receptores de rádio e televisão, equipamentos estéreo de alta fidelidade (high-fidelity ou hi-fi), microcomputadores e outros equipamentos eletrônicos digitais, e guitarras e outros instrumentos musicais elétricos. Seus componentes principais são dispositivos ativos, tais como válvulas ou transistores. Em alta fidelidade o amplificador é um aparelho eletrônico que eleva os níveis de tensão dos sinais de áudio. Amplificadores operacionais (ampops) Amplificadores Operacionais são amplificadores diferenciais DC de alto desempenho: alto ganho, alta impedância de entrada, baixa impedância de saída e grande resposta em frequência. Foram criados para implementar computadores analógicos, executando operações matemáticas (donde derivam seu nome) com valores de tensões como operandos e resultados.
  • 3. Definções Em amplificadores de pequenos sinais as principais caracteristicas são • ampliação • linearidade • ganho Amplificadores de grandes sinais ou de potência funcionam principalmente para fornecer energia suficiente para acionar o dispositivo de saída. Estes circuitos amplificadores irão lidar com grandes sinais de tensão e altos níveis de corrente. As principais caracteristicas são • Eficiência • capacidade máxima de potência • impedância para o dispositivo de saída
  • 4. Principais Tipos de Amplificadores • Class A • Class B • Class AB • Class C • Class D
  • 5. Amplificador Classe A A saída de um amplificador Classe A realiza 360º completos de oscilação de saída. O ponto Q (nível de polarização) devem ser orientadas para o meio da linha de carga para que o sinal AC pode balançar um ciclo completo. Lembre-se que a linha de carga DC indica os limites máximos e mínimos estabelecidos pela fonte de alimentação DC.
  • 6. Amplificador Classe B A saída do amplificador Classe B só conduz para 180º ou ½ do sinal de entrada. O ponto Q (nível de polarização) é a 0V na linha de carga, de modo que o sinal AC só pode oscilar por meio de um ciclo.
  • 7. Amplificador Classe AB Este amplificador está entre os de classe A e classe B. O ponto Q (nível de polarização) está acima da Classe B, mas abaixo do Classe A. A oscilação do sinal de saída ocorre entre 180 ºe 360 º do sinal de entrada AC.
  • 8. Classe C A saída do Classe C conduz menos de 180 º do ciclo de corrente alternada. O ponto Q (nível de polarização) é o nível de corte, o sinal de saída é muito pequeno. Utilizada em áreas especiais de de circuitos sintonizados, tais como rádio ou comunicações.
  • 9. Classe D A classe D é utiliza sinais pulsados. Ligados por um curto intervalo de tempo e desligados por um longo intervalo de tempo.
  • 10. Eficiência do Amplificador Eficiência se refere à razão da potência da entrada em relaçõa a potência na saída.
  • 11. Amplificador Classe A com realimentação-série Este é similar ao amplificador de pequenos sinais, exceto que ele vai lidar com tensões mais elevadas. O transistor utilizado é um transistor de alta potência. Polarização DC?
  • 12. Operação AC Um sinal de entrada fará com que a tensão de saída deva variar a um máximo de Vcc e um mínimo de 0V. A corrente também poderá oscilar de 0 mA a (Vcc / RC)
  • 13. Potência de Entrada A alimentação do amplificador é fornecida pela fonte DC. Sem sinal de entrada, a corrente drenada é a de polarização do coletor, ICQ. Potência de Entrada: [Formula 15.4] Mesmo com um sinal AC aplicado, a corrente média drenada da fonte permanece a mesma. CQCCi IV(dc)P 
  • 14. Potência de saída Potência AC liberada para a carga (Rc) Sinais rms Pico de sinais Sinais pico-a-pico
  • 15. Eficiência [Formula 15.8] A eficiência máxima é a saída máxima e oscilações de corrente. Que é de 25% para um Amplificador classe A. Eficiência Máxima? Com Vce(p-p) = Vcc Como se chega a 25%? Exemplo 16.1 100 Pi(ac) Po(ac) %η 
  • 16. Amplificador Classe A com acoplamento a transformador Este circuito usa um transformador para acoplar à carga. Isso melhora da eficiência da Classe A para 50%.
  • 17. Ação do Transformador O transformador melhora a eficiência por causa da transformação de tensão e corrente através do transformador. Relação de Voltagem: [Formula 15.9] Relação de Corrente: [Formula 15.10] Lembre-se que os transformadores modifica tensão, corrente e impedância. Relação de Impedância: [Formula 15.11] Como se chega nesta relação de Impedância?? Exemplo 16.2 1 2 1 2 N N V V  2 1 1 2 N N I I  2 2 2 1 2 1 L L a N N R R R R        
  • 18. Operação do Estágio Amplificador Reta de carga AC O ponto de saturação (ICmax) é agora Vcc/RL e o ponto de corte é V2 (voltagem do secundario do transformador). Isso aumenta a polarização balanço de saída máxima, porque os valores mínimo e máximo de IC e VCE estão muito afastados. Reta de carga DC Como em todos os amplificadores Classe A, oponto Q é estabelecido perto do ponto médio da linha de carga DC. Resistência DC do transformador é baixa. Não há queda de tensão através da resistência de carga.
  • 19.
  • 20. Oscilação do sinal e potência de saída AC Oscilação pico-a-pico: VCE(p-p) = VCEmax – VCEmin Oscilação de corrente: ICmax – Icmin Potência AC: [Formula 15.13] Pode também ser calculada usando-se a tensão liberada pela carga 8 min)Imaxmin)(IVmax(V (ac)P CCCECE o   Exemplo 16.4
  • 21. Eficiência Potência de entrada da fonte DC: [Formula 15.14] Potência dissipada como calor através do transistor: [Formula 15.15] Nota: Quanto maior o sinal de entrada e saída, menor dissipação da calor. A eficiência maxima : [Formula 15.16] Nota: quanto maior o valor de VCEmax e menor o valor de VCEmin, mais próximo a eficiência se aproxima da teorica de 50%. CQCCi IV(dc)P  (ac)P(dc)PP oiQ  2 CECE CECE minVmaxV minVmaxV 50%η         
  • 22. Amplificador Classe B Na Classe B, a polarização DC do transistor deixa polarizado clase cortado. O transistor liga quando o sinal AC é aplicado. Isto é, essencialmente, sem polarização, e o transistor conduz corrente por apenas meio ciclo do sinal. Para se obter saída para um ciclo completo de sinal, é necessário usar dois transistores e ter cada um conduzindo em meio ciclos opostos, operação combinada fornece um ciclo completo do sinal de saída.
  • 23. Amplificador Classe B: Eficiência A maxima eficiência do classe B é 78.5%. % = Po(AC)/Pi(DC) *100 Potência de Entrada [Formula 15.19] Potência de Saída Para maxima potência VL = Vcc e Ip=VL / Rl Eficiência? L CC 2 o 2R V (ac)Pmaximum  L CC 2 L CC CCdcCCi R 2V R 2V V)(maximumIV(dc)maximumP ππ       
  • 24. Potência Dissipada É a potência dissipada em forma de calor. Diferença entre potência de saída e potência de entrada Qual a máxima potência dissipada?
  • 25. Amplificador Classe B - Push-Pull Transformador de entrada com derivação central para produzir sinais de polaridades opostas para os dois transistores de entrada e um transdormador de saída para acionar a carga num modo de operação push-pull.
  • 26. Circuitos de Amplificadores Classe B Durante a metade positiva do ciclo de entrada AC: Transistor Q1 (npn) está conduzindo e Q2 (pnp) está desligado. Durante a metade negativa do ciclo de entrada AC: Transistor Q2 (pnp) está conduzido e Q1 (npn) está desligado. Cada transistor produz ½ de um ciclo AC. O transformador combina as duas saídas para formar um ciclo de AC completo.
  • 27. Distorção Crossover Se os transistores Q1 e Q2 não ligarem e desligarem exatamente ao mesmo tempo, então existirá uma lacuna na tensão de saída.
  • 28. Distorção do Amplificador Se a saída de um amplificador não é uma onda senoidal AC completa (360º), então ele está distorcendo o sinal resultante. Isto ocorre muitas vezes porque o amplificador é não-linear. Pode ocorrer em todas as classes de amplificadores. Distorção também pode ocorrer porque os elementos do circuito e dispositivos respondem a um sinal de entrada de forma diferente em várias freqüências. Esta distorção pode ser analisado através da análise de Fourier. Na análise de Fourier, qualquer forma de onda distorcida periódico pode ser decomposto em componentes de freqüência. Esses componentes são harmônicos da freqüência fundamental.
  • 29. Harmônicos Harmônicas são múltiplos inteiros da frequência fundamental. Freqüência fundamental: 5kHz 1º harmônico: 1 x 5kHz 2º harmônico: 2 x 5kHz 3º harmônico: 3 x 5kHz 4º harmônico: 4 x 5kHz etc Observe que o primeiro e terceiro harmônicos são chamados harmónicos ímpares ea 2º e 4º são chamados harmônicos pares.
  • 30. Distorção Harmônica De acordo com a análise de Fourier se o sinal não é uma onda senoidal AC completo, então ele contém harmônicos.
  • 31. Cálculo da Distorção Harmônica Esta distorção harmônica (D) pode ser calculado: [Formula 15.30] onde A1 é a amplitude da freqüência fundamental e e An é a amplitude do maior harmônico . A distorção harmônica total (THD): [Formula 15.31] 100 A A %Ddistortionharmonic%nth 1 n n    100...DDD%THD 2 4 2 3 2 2 
  • 32. Distorção do Segundo Harmônico Forma de onda aproximada de um sinal distorcido: No ponto 1 (wt = 0) No ponto 2 (wt = ¶/2) No ponto 3 (wt = ¶) tItIIII CQC  2coscos 210 
  • 33. Dissipador de transistor de potência Transistores de alta potência dissipada uma grande quantidade de energia em calor. Isso pode ser destrutivo para da do amplificador, bem como para os componentes próximos. Estes transistores requerem dissipadores.
  • 34. Amplificador Classe C • Um amplificador Classe C conduz por menos de 180 º. A fim de produzir uma saída de onda senoidal completa, a Classe C usa uma circuito sintonizado para fornecer a onda senoidal AC completo. • Limitador a uma faixa fixa de frequencia. • O Classe C é amplamente utilizado em circuitos de comunicações e de rádio.
  • 35. Um do amplificador classe D amplifica pulsos. Ela exige uma entrada pulsada. Existem muitos circuitos que podem converter uma onda senoidal a um pulso, bem como os circuitos que convertem um pulso para uma onda senoidal. Este circuito possui aplicações em circuitos digitais. Amplificador Classe D
