Dosagem concreto método ABCP

1. TECNOLOGIA DA CONSTRUÇÃO CIVIL
01 DOSAGEM DE CONCRETO – MÉTODO ABCP
MATERIAIS DE CONSTRUÇÃO

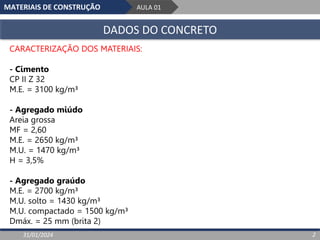

2. MATERIAIS DE CONSTRUÇÃO AULA 01
DADOS DO CONCRETO
31/01/2024 2
CARACTERIZAÇÃO DOS MATERIAIS:
- Cimento
CP II Z 32
M.E. = 3100 kg/m³
- Agregado miúdo
Areia grossa
MF = 2,60
M.E. = 2650 kg/m³
M.U. = 1470 kg/m³
H = 3,5%
- Agregado graúdo
M.E. = 2700 kg/m³
M.U. solto = 1430 kg/m³
M.U. compactado = 1500 kg/m³
Dmáx. = 25 mm (brita 2)

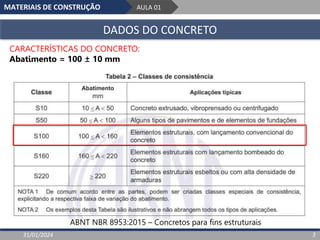

3. MATERIAIS DE CONSTRUÇÃO AULA 01
DADOS DO CONCRETO
31/01/2024 3
CARACTERÍSTICAS DO CONCRETO:
Abatimento = 100 ± 10 mm
ABNT NBR 8953:2015 – Concretos para fins estruturais

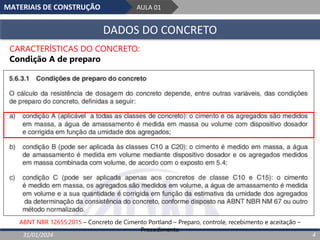

4. MATERIAIS DE CONSTRUÇÃO AULA 01
DADOS DO CONCRETO
31/01/2024 4
CARACTERÍSTICAS DO CONCRETO:
Condição A de preparo
ABNT NBR 12655:2015 – Concreto de Cimento Portland – Preparo, controle, recebimento e aceitação –
Procedimento

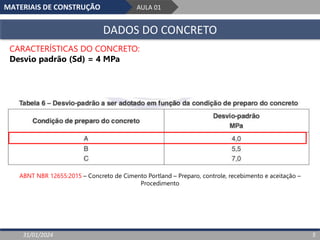

5. MATERIAIS DE CONSTRUÇÃO AULA 01
DADOS DO CONCRETO
31/01/2024 5
CARACTERÍSTICAS DO CONCRETO:
Desvio padrão (Sd) = 4 MPa
ABNT NBR 12655:2015 – Concreto de Cimento Portland – Preparo, controle, recebimento e aceitação –
Procedimento

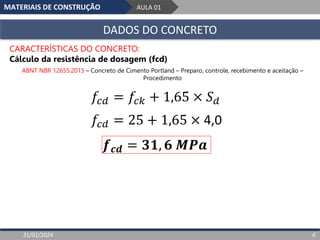

6. MATERIAIS DE CONSTRUÇÃO AULA 01
DADOS DO CONCRETO
31/01/2024 6
CARACTERÍSTICAS DO CONCRETO:
Cálculo da resistência de dosagem (fcd)
ABNT NBR 12655:2015 – Concreto de Cimento Portland – Preparo, controle, recebimento e aceitação –
Procedimento
𝑓𝑐𝑑 = 𝑓𝑐𝑘 + 1,65 × 𝑆𝑑
𝑓𝑐𝑑 = 25 + 1,65 × 4,0
𝒇𝒄𝒅 = 𝟑𝟏, 𝟔 𝑴𝑷𝒂

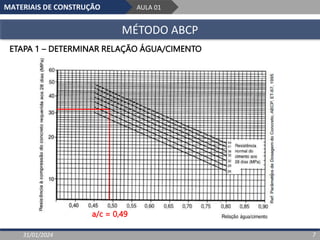

7. MATERIAIS DE CONSTRUÇÃO AULA 01
MÉTODO ABCP
31/01/2024 7
ETAPA 1 – DETERMINAR RELAÇÃO ÁGUA/CIMENTO
a/c = 0,49

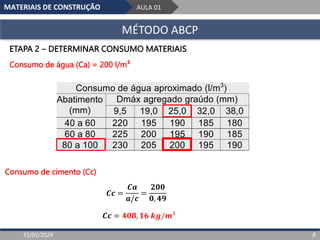

8. MATERIAIS DE CONSTRUÇÃO AULA 01
MÉTODO ABCP
31/01/2024 8
ETAPA 2 – DETERMINAR CONSUMO MATERIAIS
Consumo de água aproximado (l/m3
)
Abatimento
(mm)
Dmáx agregado graúdo (mm)
9,5 19,0 25,0 32,0 38,0
40 a 60 220 195 190 185 180
60 a 80 225 200 195 190 185
80 a 100 230 205 200 195 190
c
Consumo de cimento (Cc)
𝑪𝒄 =
𝑪𝒂
𝒂/𝒄
=
𝟐𝟎𝟎
𝟎, 𝟒𝟗
Consumo de água (Ca) = 200 l/m³
𝑪𝒄 = 𝟒𝟎𝟖, 𝟏𝟔 𝒌𝒈/𝒎³

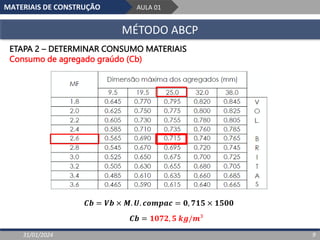

9. MATERIAIS DE CONSTRUÇÃO AULA 01
MÉTODO ABCP
31/01/2024 9
ETAPA 2 – DETERMINAR CONSUMO MATERIAIS
Consumo de agregado graúdo (Cb)
𝑪𝒃 = 𝑽𝒃 × 𝑴. 𝑼. 𝒄𝒐𝒎𝒑𝒂𝒄 = 𝟎, 𝟕𝟏𝟓 × 𝟏𝟓𝟎𝟎
𝑪𝒃 = 𝟏𝟎𝟕𝟐, 𝟓 𝒌𝒈/𝒎³

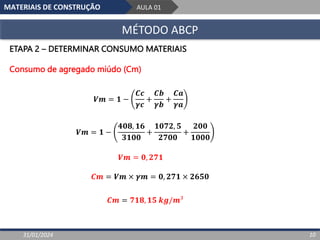

10. MATERIAIS DE CONSTRUÇÃO AULA 01
MÉTODO ABCP
31/01/2024 10
ETAPA 2 – DETERMINAR CONSUMO MATERIAIS
Consumo de agregado miúdo (Cm)
𝑽𝒎 = 𝟏 −
𝑪𝒄
𝜸𝒄
+
𝑪𝒃
𝜸𝒃
+
𝑪𝒂
𝜸𝒂
𝑽𝒎 = 𝟏 −
𝟒𝟎𝟖, 𝟏𝟔
𝟑𝟏𝟎𝟎
+
𝟏𝟎𝟕𝟐, 𝟓
𝟐𝟕𝟎𝟎
+
𝟐𝟎𝟎
𝟏𝟎𝟎𝟎
𝑽𝒎 = 𝟎, 𝟐𝟕𝟏
𝑪𝒎 = 𝑽𝒎 × 𝜸𝒎 = 𝟎, 𝟐𝟕𝟏 × 𝟐𝟔𝟓𝟎
𝑪𝒎 = 𝟕𝟏𝟖, 𝟏𝟓 𝒌𝒈/𝒎³

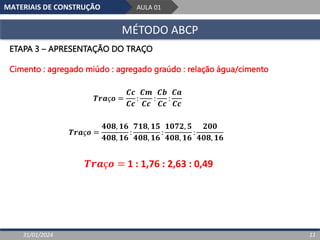

11. MATERIAIS DE CONSTRUÇÃO AULA 01
MÉTODO ABCP
31/01/2024 11
ETAPA 3 – APRESENTAÇÃO DO TRAÇO
Cimento : agregado miúdo : agregado graúdo : relação água/cimento
𝑻𝒓𝒂ç𝒐 =
𝑪𝒄
𝑪𝒄
:
𝑪𝒎
𝑪𝒄
:
𝑪𝒃
𝑪𝒄
:
𝑪𝒂
𝑪𝒄
𝑻𝒓𝒂ç𝒐 = 1 : 1,76 : 2,63 : 0,49
𝑻𝒓𝒂ç𝒐 =
𝟒𝟎𝟖, 𝟏𝟔
𝟒𝟎𝟖, 𝟏𝟔
:
𝟕𝟏𝟖, 𝟏𝟓
𝟒𝟎𝟖, 𝟏𝟔
:
𝟏𝟎𝟕𝟐, 𝟓
𝟒𝟎𝟖, 𝟏𝟔
:
𝟐𝟎𝟎
𝟒𝟎𝟖, 𝟏𝟔

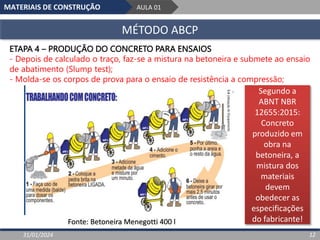

12. MATERIAIS DE CONSTRUÇÃO AULA 01
MÉTODO ABCP
31/01/2024 12
ETAPA 4 – PRODUÇÃO DO CONCRETO PARA ENSAIOS
- Depois de calculado o traço, faz-se a mistura na betoneira e submete ao ensaio
de abatimento (Slump test);
- Molda-se os corpos de prova para o ensaio de resistência a compressão;
Fonte: Betoneira Menegotti 400 l
Segundo a
ABNT NBR
12655:2015:
Concreto
produzido em
obra na
betoneira, a
mistura dos
materiais
devem
obedecer as
especificações
do fabricante!

13. MATERIAIS DE CONSTRUÇÃO AULA 01
ATIVIDADE (VALOR 0,5 PONTOS)
31/01/2024 13
Para praticar:
Realizar o mesmo procedimento usando a condição C de preparo – Sd =
7 MPa para determinação do traço.
