O documento discute imagens digitais, incluindo tipos de imagens digitais (raster e vetorial), definição e resolução de imagens raster, filtros e máscaras, e operações de manipulação e edição de imagens.

1. IMAGEM DIGITAL
Prof.: Marlon Vinicius da Silva
Disciplina: Hipermídia

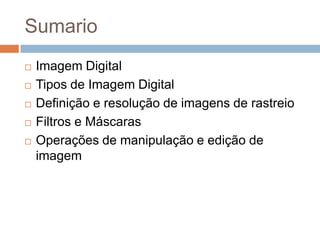

2. Sumario
 Imagem Digital
 Tipos de Imagem Digital
 Definição e resolução de imagens de rastreio
 Filtros e Máscaras
 Operações de manipulação e edição de
imagem

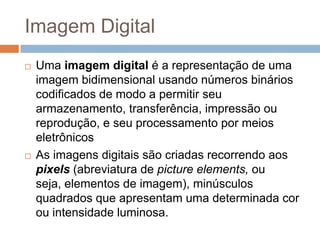

3. Imagem Digital
 Uma imagem digital é a representação de uma
imagem bidimensional usando números binários
codificados de modo a permitir seu
armazenamento, transferência, impressão ou
reprodução, e seu processamento por meios
eletrônicos
 As imagens digitais são criadas recorrendo aos
pixels (abreviatura de picture elements, ou
seja, elementos de imagem), minúsculos
quadrados que apresentam uma determinada cor
ou intensidade luminosa.

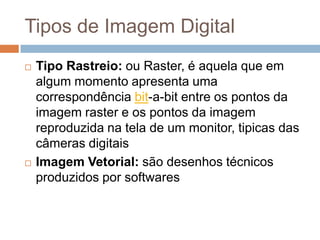

4. Tipos de Imagem Digital
 Tipo Rastreio: ou Raster, é aquela que em
algum momento apresenta uma
correspondência bit-a-bit entre os pontos da
imagem raster e os pontos da imagem
reproduzida na tela de um monitor, tipicas das
câmeras digitais
 Imagem Vetorial: são desenhos técnicos
produzidos por softwares

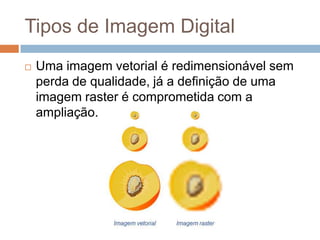

5. Tipos de Imagem Digital
 Uma imagem vetorial é redimensionável sem
perda de qualidade, já a definição de uma
imagem raster é comprometida com a
ampliação.

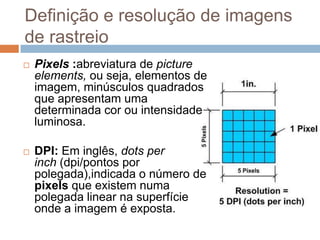

6. Definição e resolução de imagens
de rastreio
 Pixels :abreviatura de picture
elements, ou seja, elementos de
imagem, minúsculos quadrados
que apresentam uma
determinada cor ou intensidade
luminosa.
 DPI: Em inglês, dots per
inch (dpi/pontos por
polegada),indicada o número de
pixels que existem numa
polegada linear na superfície
onde a imagem é exposta.

7. Definição e resolução de imagens
de rastreio
 Resolução é uma medida de quantidade de
informação visual que a imagem contém por
unidade de comprimento;
 determina ainda a definição com que um
dispositivo aproxima a continuidade própria da
imagem através do uso dos pixels

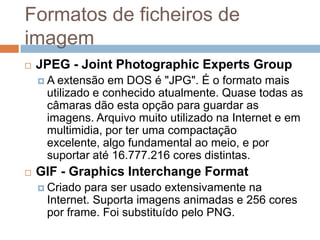

8. Formatos de ficheiros de
imagem
 JPEG - Joint Photographic Experts Group
 A extensão em DOS é "JPG". É o formato mais
utilizado e conhecido atualmente. Quase todas as
câmaras dão esta opção para guardar as
imagens. Arquivo muito utilizado na Internet e em
multimidia, por ter uma compactação
excelente, algo fundamental ao meio, e por
suportar até 16.777.216 cores distintas.
 GIF - Graphics Interchange Format
 Criado para ser usado extensivamente na
Internet. Suporta imagens animadas e 256 cores
por frame. Foi substituído pelo PNG.

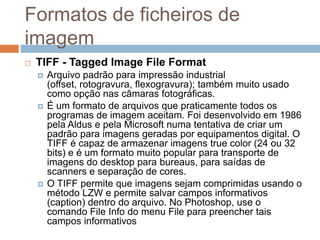

9. Formatos de ficheiros de
imagem
 TIFF - Tagged Image File Format
 Arquivo padrão para impressão industrial
(offset, rotogravura, flexogravura); também muito usado
como opção nas câmaras fotográficas.
 É um formato de arquivos que praticamente todos os
programas de imagem aceitam. Foi desenvolvido em 1986
pela Aldus e pela Microsoft numa tentativa de criar um
padrão para imagens geradas por equipamentos digital. O
TIFF é capaz de armazenar imagens true color (24 ou 32
bits) e é um formato muito popular para transporte de
imagens do desktop para bureaus, para saídas de
scanners e separação de cores.
 O TIFF permite que imagens sejam comprimidas usando o
método LZW e permite salvar campos informativos
(caption) dentro do arquivo. No Photoshop, use o
comando File Info do menu File para preencher tais
campos informativos

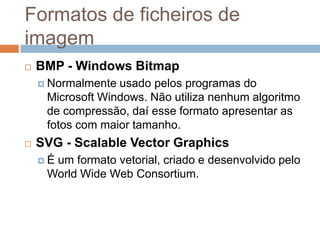

10. Formatos de ficheiros de
imagem
 BMP - Windows Bitmap
 Normalmente usado pelos programas do
Microsoft Windows. Não utiliza nenhum algoritmo
de compressão, daí esse formato apresentar as
fotos com maior tamanho.
 SVG - Scalable Vector Graphics
 É um formato vetorial, criado e desenvolvido pelo
World Wide Web Consortium.

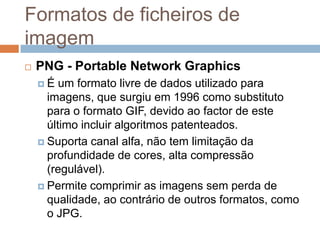

11. Formatos de ficheiros de
imagem
 PNG - Portable Network Graphics
 É um formato livre de dados utilizado para
imagens, que surgiu em 1996 como substituto
para o formato GIF, devido ao factor de este
último incluir algoritmos patenteados.
 Suporta canal alfa, não tem limitação da
profundidade de cores, alta compressão
(regulável).
 Permite comprimir as imagens sem perda de
qualidade, ao contrário de outros formatos, como
o JPG.

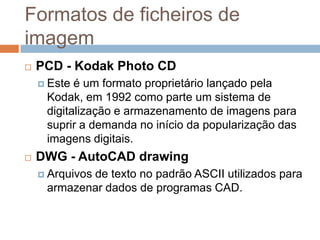

12. Formatos de ficheiros de
imagem
 PCD - Kodak Photo CD
 Este é um formato proprietário lançado pela
Kodak, em 1992 como parte um sistema de
digitalização e armazenamento de imagens para
suprir a demanda no início da popularização das
imagens digitais.
 DWG - AutoCAD drawing
 Arquivos de texto no padrão ASCII utilizados para
armazenar dados de programas CAD.

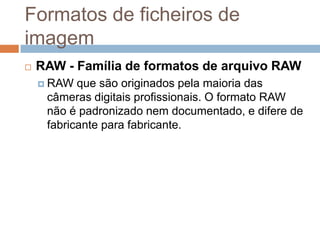

13. Formatos de ficheiros de
imagem
 RAW - Família de formatos de arquivo RAW
 RAW que são originados pela maioria das
câmeras digitais profissionais. O formato RAW
não é padronizado nem documentado, e difere de
fabricante para fabricante.

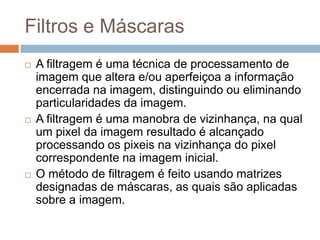

14. Filtros e Máscaras
 A filtragem é uma técnica de processamento de
imagem que altera e/ou aperfeiçoa a informação
encerrada na imagem, distinguindo ou eliminando
particularidades da imagem.
 A filtragem é uma manobra de vizinhança, na qual
um pixel da imagem resultado é alcançado
processando os pixeis na vizinhança do pixel
correspondente na imagem inicial.
 O método de filtragem é feito usando matrizes
designadas de máscaras, as quais são aplicadas
sobre a imagem.

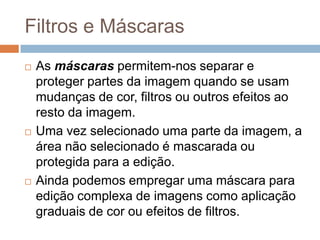

15. Filtros e Máscaras
 As máscaras permitem-nos separar e
proteger partes da imagem quando se usam
mudanças de cor, filtros ou outros efeitos ao
resto da imagem.
 Uma vez selecionado uma parte da imagem, a
área não selecionado é mascarada ou
protegida para a edição.
 Ainda podemos empregar uma máscara para
edição complexa de imagens como aplicação
graduais de cor ou efeitos de filtros.

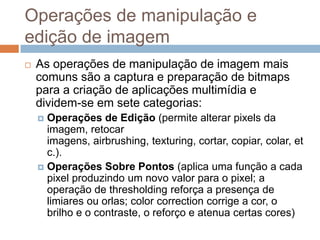

16. Operações de manipulação e
edição de imagem
 As operações de manipulação de imagem mais
comuns são a captura e preparação de bitmaps
para a criação de aplicações multimídia e
dividem-se em sete categorias:
 Operações de Edição (permite alterar pixels da
imagem, retocar
imagens, airbrushing, texturing, cortar, copiar, colar, et
c.).
 Operações Sobre Pontos (aplica uma função a cada
pixel produzindo um novo valor para o pixel; a
operação de thresholding reforça a presença de
limiares ou orlas; color correction corrige a cor, o
brilho e o contraste, o reforço e atenua certas cores)

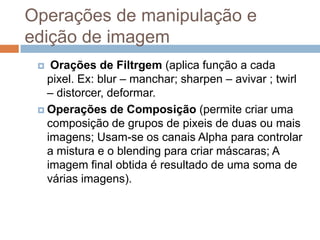

17. Operações de manipulação e
edição de imagem
 Orações de Filtrgem (aplica função a cada
pixel. Ex: blur – manchar; sharpen – avivar ; twirl
– distorcer, deformar.
 Operações de Composição (permite criar uma
composição de grupos de pixeis de duas ou mais
imagens; Usam-se os canais Alpha para controlar
a mistura e o blending para criar máscaras; A
imagem final obtida é resultado de uma soma de
várias imagens).

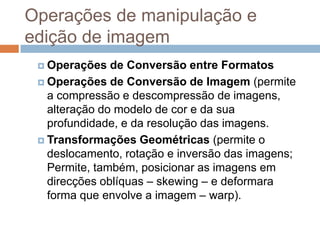

18. Operações de manipulação e
edição de imagem
 Operações de Conversão entre Formatos
 Operações de Conversão de Imagem (permite
a compressão e descompressão de imagens,
alteração do modelo de cor e da sua
profundidade, e da resolução das imagens.
 Transformações Geométricas (permite o
deslocamento, rotação e inversão das imagens;
Permite, também, posicionar as imagens em
direcções oblíquas – skewing – e deformara
forma que envolve a imagem – warp).
