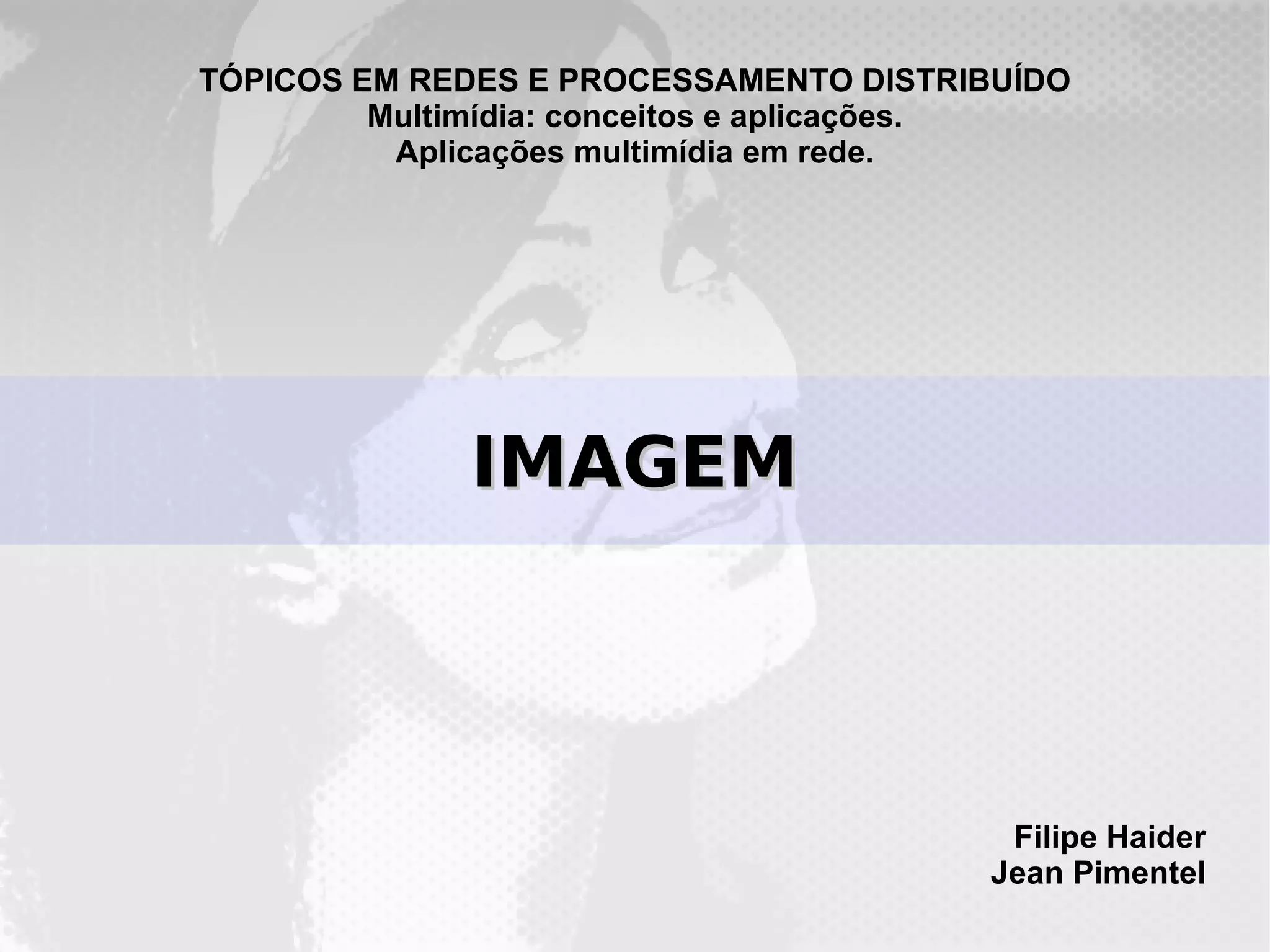

1. TÓPICOS EM REDES E PROCESSAMENTO DISTRIBUÍDO
Multimídia: conceitos e aplicações.
Aplicações multimídia em rede.
IMAGEM
Filipe Haider
Jean Pimentel

2. Tipos de Imagens
Pixelizada (Rasterizada, Bitmap)
Imagem tratada como uma matriz de bits, onde cada posição
da matriz contém a descrição de cada pixel. O tratamento desse
tipo é complexo, envolvendo cálculos de interpolação e álgebra
matricial.
Vetorial
Imagem gerada a partir de descrições geométricas de formas.
Normalmente é composta por curvas, elipses, polígonos, texto,
entre outros elementos, isto é, utilizam vetores matemáticos para
sua descrição.

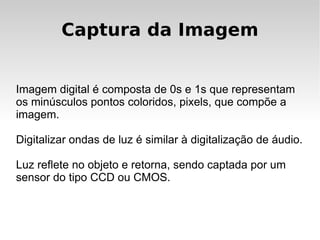

3. Captura da Imagem
Imagem digital é composta de 0s e 1s que representam
os minúsculos pontos coloridos, pixels, que compõe a
imagem.
Digitalizar ondas de luz é similar à digitalização de áudio.
Luz reflete no objeto e retorna, sendo captada por um
sensor do tipo CCD ou CMOS.

4. Captura da Imagem
Sensor CCD:
Converte a luz em eletróns e lê o valor de cada célula da
imagem. Esse valor é transmitido para a matriz no chip e um
conversor transforma essa informação em binário.
Alta qualidade e baixo nível de ruído.
Consome 100x mais energia que um sensor CMOS.
Sensor CMOS:
Utiliza vários transistores em cada célula, resultando em
dados binários que são armazenados diretamente.
Suscetível à ruídos por interferência eletromagnética.
Sensibilidade, custo e tamanho menores.

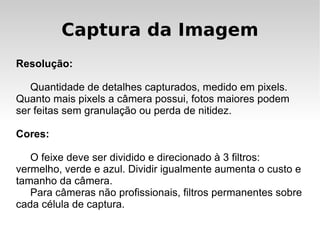

5. Captura da Imagem
Resolução:
Quantidade de detalhes capturados, medido em pixels.
Quanto mais pixels a câmera possui, fotos maiores podem
ser feitas sem granulação ou perda de nitidez.
Cores:
O feixe deve ser dividido e direcionado à 3 filtros:
vermelho, verde e azul. Dividir igualmente aumenta o custo e
tamanho da câmera.
Para câmeras não profissionais, filtros permanentes sobre
cada célula de captura.

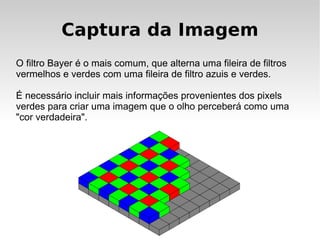

6. Captura da Imagem
O filtro Bayer é o mais comum, que alterna uma fileira de filtros
vermelhos e verdes com uma fileira de filtro azuis e verdes.
É necessário incluir mais informações provenientes dos pixels
verdes para criar uma imagem que o olho perceberá como uma
"cor verdadeira".

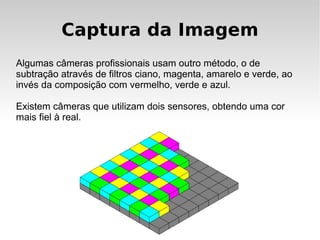

7. Captura da Imagem
Algumas câmeras profissionais usam outro método, o de
subtração através de filtros ciano, magenta, amarelo e verde, ao
invés da composição com vermelho, verde e azul.
Existem câmeras que utilizam dois sensores, obtendo uma cor
mais fiel à real.

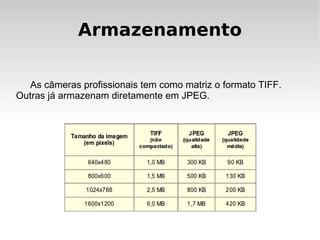

8. Armazenamento
As câmeras profissionais tem como matriz o formato TIFF.
Outras já armazenam diretamente em JPEG.

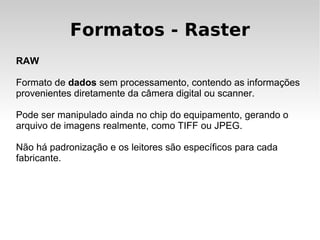

9. Formatos - Raster
RAW
Formato de dados sem processamento, contendo as informações
provenientes diretamente da câmera digital ou scanner.
Pode ser manipulado ainda no chip do equipamento, gerando o
arquivo de imagens realmente, como TIFF ou JPEG.
Não há padronização e os leitores são específicos para cada
fabricante.

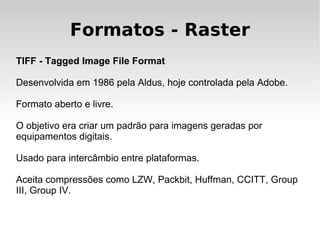

10. Formatos - Raster
TIFF - Tagged Image File Format
Desenvolvida em 1986 pela Aldus, hoje controlada pela Adobe.
Formato aberto e livre.
O objetivo era criar um padrão para imagens geradas por
equipamentos digitais.
Usado para intercâmbio entre plataformas.
Aceita compressões como LZW, Packbit, Huffman, CCITT, Group
III, Group IV.

11. Formatos - Raster
 Fotografia
 TIFF 32bits
 3,3 MB

12. Formatos - Raster
 Fotografia
 TIFF 24bits
 2,9 MB

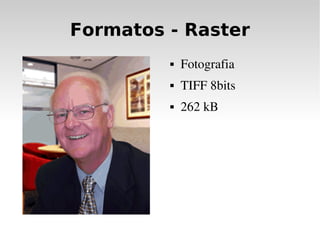

13. Formatos - Raster
 Fotografia
 TIFF 8bits
 262 kB

14. Formatos - Raster
 Gráfico
 TIFF 32bits
 710 kB

15. Formatos - Raster
 Gráfico
 TIFF 24bits
 630 kB

16. Formatos - Raster
 Gráfico
 TIFF 8bits
 400 kB

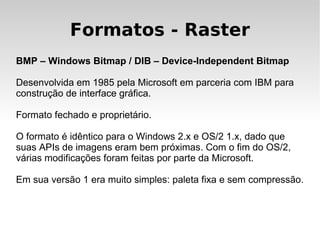

17. Formatos - Raster
BMP – Windows Bitmap / DIB – Device-Independent Bitmap
Desenvolvida em 1985 pela Microsoft em parceria com IBM para
construção de interface gráfica.
Formato fechado e proprietário.
O formato é idêntico para o Windows 2.x e OS/2 1.x, dado que
suas APIs de imagens eram bem próximas. Com o fim do OS/2,
várias modificações foram feitas por parte da Microsoft.
Em sua versão 1 era muito simples: paleta fixa e sem compressão.

18. Formatos - Raster
 Fotografia
 BMP 24bits
 3,6 MB

19. Formatos - Raster
 Fotografia
 BMP 8bits
 1,2 MB

20. Formatos - Raster
 Gráfico
 BMP 24bits
 1,4 MB

21. Formatos - Raster
 Gráfico
 BMP 8bits
 470 kB

22. Formatos - Raster
GIF - Graphics Interchange Format
Desenvolvida em 1987, pela CompuServe que necessitava de um
formato de imagem colorido que fosse leve para transmissão em
rede.
Interlacing:
Linhas da imagem fora de ordem, permitindo a pré-visualização
enquanto o arquivo está sendo transferido.
Alpha Channel:
Capacidade de fundo transparente. Muito utilizado na
construção de páginas web.
Paleta limitada a 256 cores, o que impede seu uso em fotografias,
mas é adequado para ícones e animações.

23. Formatos - Raster
 Fotografia
 GIF
 283 kB

24. Formatos - Raster
 Gráfico
 GIF
 316 kB

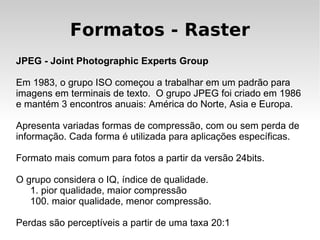

25. Formatos - Raster
JPEG - Joint Photographic Experts Group
Em 1983, o grupo ISO começou a trabalhar em um padrão para
imagens em terminais de texto. O grupo JPEG foi criado em 1986
e mantém 3 encontros anuais: América do Norte, Asia e Europa.
Apresenta variadas formas de compressão, com ou sem perda de
informação. Cada forma é utilizada para aplicações específicas.
Formato mais comum para fotos a partir da versão 24bits.
O grupo considera o IQ, índice de qualidade.
1. pior qualidade, maior compressão
100. maior qualidade, menor compressão.
Perdas são perceptíveis a partir de uma taxa 20:1

26. Formatos - Raster
 Fotografia
 JPEG 80%
 117 kB

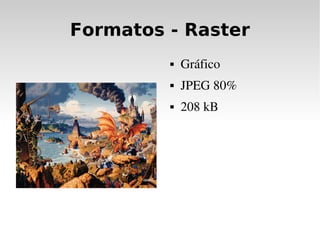

27. Formatos - Raster
 Gráfico
 JPEG 80%
 208 kB

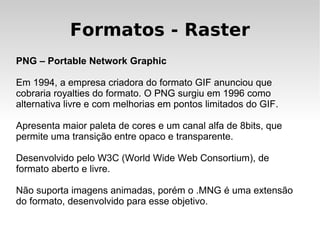

28. Formatos - Raster
PNG – Portable Network Graphic
Em 1994, a empresa criadora do formato GIF anunciou que
cobraria royalties do formato. O PNG surgiu em 1996 como
alternativa livre e com melhorias em pontos limitados do GIF.
Apresenta maior paleta de cores e um canal alfa de 8bits, que
permite uma transição entre opaco e transparente.
Desenvolvido pelo W3C (World Wide Web Consortium), de
formato aberto e livre.
Não suporta imagens animadas, porém o .MNG é uma extensão
do formato, desenvolvido para esse objetivo.

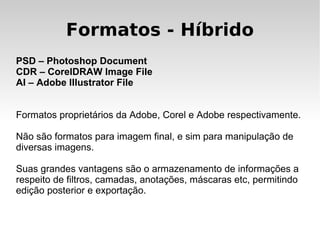

29. Formatos - Híbrido
PSD – Photoshop Document
CDR – CorelDRAW Image File
AI – Adobe Illustrator File
Formatos proprietários da Adobe, Corel e Adobe respectivamente.
Não são formatos para imagem final, e sim para manipulação de
diversas imagens.
Suas grandes vantagens são o armazenamento de informações a
respeito de filtros, camadas, anotações, máscaras etc, permitindo
edição posterior e exportação.

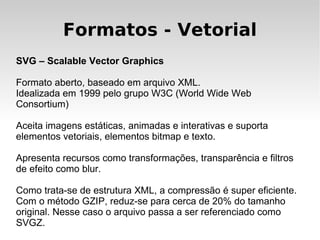

30. Formatos - Vetorial
SVG – Scalable Vector Graphics
Formato aberto, baseado em arquivo XML.
Idealizada em 1999 pelo grupo W3C (World Wide Web
Consortium)
Aceita imagens estáticas, animadas e interativas e suporta
elementos vetoriais, elementos bitmap e texto.
Apresenta recursos como transformações, transparência e filtros
de efeito como blur.
Como trata-se de estrutura XML, a compressão é super eficiente.
Com o método GZIP, reduz-se para cerca de 20% do tamanho
original. Nesse caso o arquivo passa a ser referenciado como
SVGZ.

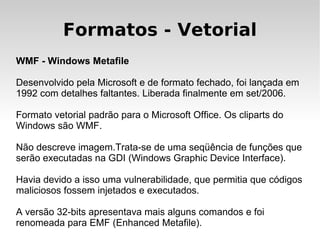

31. Formatos - Vetorial
WMF - Windows Metafile
Desenvolvido pela Microsoft e de formato fechado, foi lançada em
1992 com detalhes faltantes. Liberada finalmente em set/2006.
Formato vetorial padrão para o Microsoft Office. Os cliparts do
Windows são WMF.
Não descreve imagem.Trata-se de uma seqüência de funções que
serão executadas na GDI (Windows Graphic Device Interface).
Havia devido a isso uma vulnerabilidade, que permitia que códigos
maliciosos fossem injetados e executados.
A versão 32-bits apresentava mais alguns comandos e foi
renomeada para EMF (Enhanced Metafile).

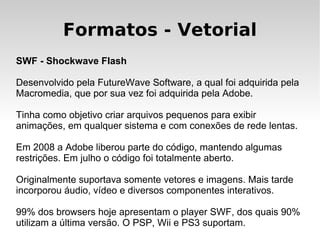

32. Formatos - Vetorial
SWF - Shockwave Flash
Desenvolvido pela FutureWave Software, a qual foi adquirida pela
Macromedia, que por sua vez foi adquirida pela Adobe.
Tinha como objetivo criar arquivos pequenos para exibir
animações, em qualquer sistema e com conexões de rede lentas.
Em 2008 a Adobe liberou parte do código, mantendo algumas
restrições. Em julho o código foi totalmente aberto.
Originalmente suportava somente vetores e imagens. Mais tarde
incorporou áudio, vídeo e diversos componentes interativos.
99% dos browsers hoje apresentam o player SWF, dos quais 90%
utilizam a última versão. O PSP, Wii e PS3 suportam.

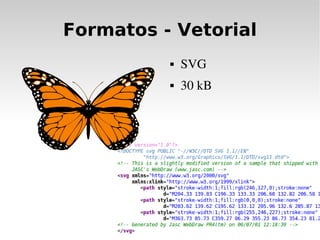

33. Formatos - Vetorial
 SVG
 30 kB

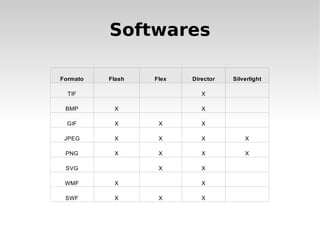

34. Softwares
Formato Flash Flex Director Silverlight
TIF X
BMP X X
GIF X X X
JPEG X X X X
PNG X X X X
SVG X X
WMF X X
SWF X X X

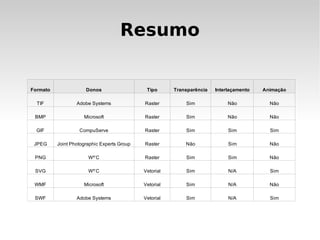

35. Resumo
Formato Donos Tipo Transparência Interlaçamento Animação
TIF Adobe Systems Raster Sim Não Não
BMP Microsoft Raster Sim Não Não
GIF CompuServe Raster Sim Sim Sim
JPEG Joint Photographic Experts Group Raster Não Sim Não
PNG W3C Raster Sim Sim Não
SVG W3C Vetorial Sim N/A Sim
WMF Microsoft Vetorial Sim N/A Não
SWF Adobe Systems Vetorial Sim N/A Sim

36. Conclusão
Propriedades Fotos Gráficos
Melhor Qualidade TIF ou PNG sem compressão TIF ou PNG sem compressão
Menor Tamanho JPEG GIF ou PNG
Compatibilidade TIF TIF
Pior Escolha GIF JPEG
