1. MURO ARRIMO DE CONCRETO
ALUNOS:
LEANDRO ALBERTO DE LIMA
GLAUBER
JOSE BRASILEIRO
ADENILSON M. DE FRANÇA
AMANDA BATISTA
LUCAS SILVA DOMINGUES
5120584
5014244
5116428
5109316
XXXXXX
5112436

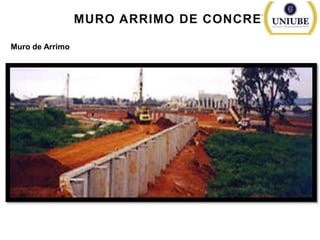

2. MURO ARRIMO DE CONCRETO
Muro de Arrimo

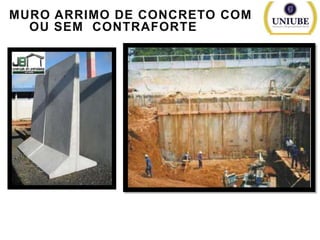

3. MURO ARRIMO DE CONCRETO COM
OU SEM CONTRAFORTE

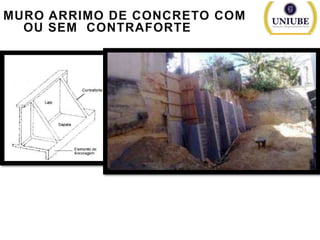

4. MURO ARRIMO DE CONCRETO COM
OU SEM CONTRAFORTE

5. MURO ARRIMO DE CONCRETO COM
OU SEM CONTRAFORTE

6. URO ARRIMO DE CONCRETO COM
CONTRAFORTE

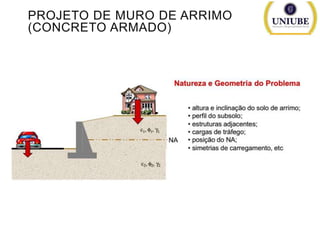

7. PROJETO DE MURO DE ARRIMO
(CONCRETO ARMADO)

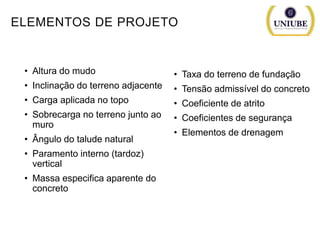

8. ELEMENTOS DE PROJETO
• Altura do mudo
• Taxa do terreno de fundação
• Inclinação do terreno adjacente
• Tensão admissível do concreto
• Carga aplicada no topo
• Coeficiente de atrito
• Sobrecarga no terreno junto ao
muro
• Coeficientes de segurança
• Ângulo do talude natural
• Paramento interno (tardoz)
vertical
• Massa especifica aparente do
concreto
• Elementos de drenagem

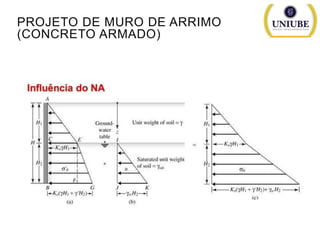

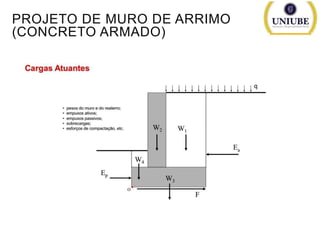

9. PROJETO DE MURO DE ARRIMO
(CONCRETO ARMADO)

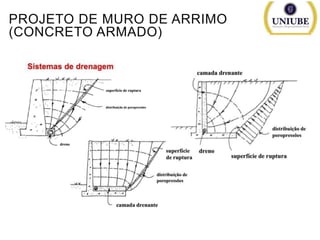

10. PROJETO DE MURO DE ARRIMO
(CONCRETO ARMADO)

11. PROJETO DE MURO DE ARRIMO
(CONCRETO ARMADO)

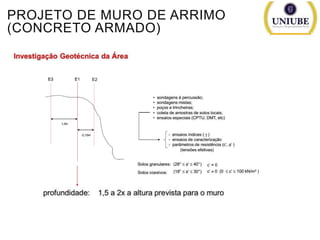

12. PROJETO DE MURO DE ARRIMO
(CONCRETO ARMADO)

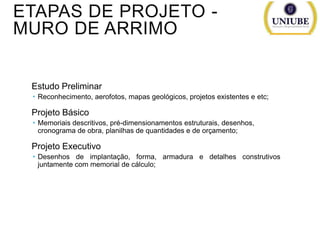

13. ETAPAS DE PROJETO MURO DE ARRIMO
Estudo Preliminar
 Reconhecimento, aerofotos, mapas geológicos, projetos existentes e etc;
Projeto Básico
 Memoriais descritivos, pré-dimensionamentos estruturais, desenhos,
cronograma de obra, planilhas de quantidades e de orçamento;
Projeto Executivo
 Desenhos de implantação, forma, armadura e detalhes construtivos
juntamente com memorial de cálculo;

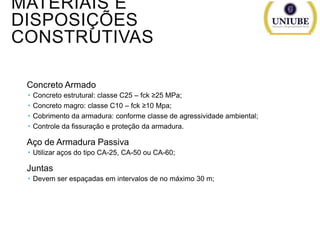

14. MATERIAIS E
DISPOSIÇÕES
CONSTRUTIVAS
Concreto Armado




Concreto estrutural: classe C25 – fck ≥25 MPa;
Concreto magro: classe C10 – fck ≥10 Mpa;
Cobrimento da armadura: conforme classe de agressividade ambiental;
Controle da fissuração e proteção da armadura.
Aço de Armadura Passiva
 Utilizar aços do tipo CA-25, CA-50 ou CA-60;
Juntas
 Devem ser espaçadas em intervalos de no máximo 30 m;

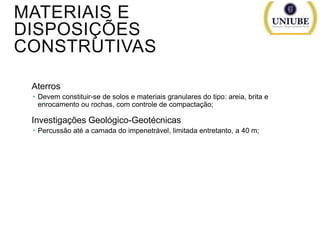

15. MATERIAIS E
DISPOSIÇÕES
CONSTRUTIVAS
Aterros
 Devem constituir-se de solos e materiais granulares do tipo: areia, brita e
enrocamento ou rochas, com controle de compactação;
Investigações Geológico-Geotécnicas
 Percussão até a camada do impenetrável, limitada entretanto, a 40 m;

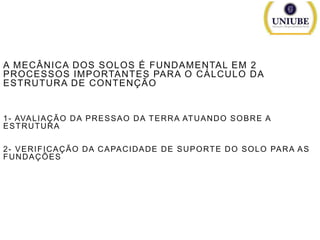

16. A MECÂNICA DOS SOLOS É FUNDAMENTAL EM 2
PROCESSOS IMPORTANTES PARA O CÁLCULO DA
ESTRUTURA DE CONTENÇÃO
1 - AVA L I A Ç Ã O D A P R E S S A O D A T E R R A AT U A N D O S O B R E A
ESTRUTURA
2 - V E R I F I C A Ç Ã O D A C A PA C I D A D E D E S U P O RT E D O S O L O PA R A A S
FUNDAÇÕES

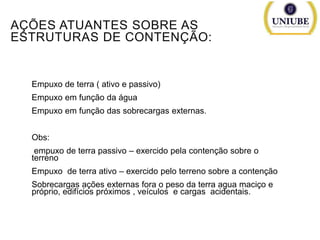

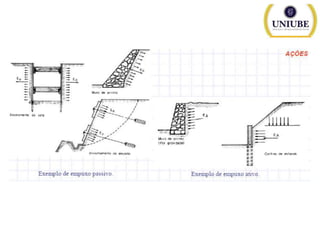

17. AÇÕES ATUANTES SOBRE AS
ESTRUTURAS DE CONTENÇÃO:
Empuxo de terra ( ativo e passivo)
Empuxo em função da água
Empuxo em função das sobrecargas externas.
Obs:
empuxo de terra passivo – exercido pela contenção sobre o
terreno
Empuxo de terra ativo – exercido pelo terreno sobre a contenção
Sobrecargas ações externas fora o peso da terra agua maciço e
próprio, edifícios próximos , veículos e cargas acidentais.

19. TEORIA DE COULOMB PARA EMPUXO

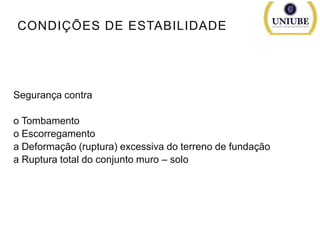

20. CONDIÇÕES DE ESTABILIDADE
Segurança contra
o Tombamento
o Escorregamento
a Deformação (ruptura) excessiva do terreno de fundação
a Ruptura total do conjunto muro – solo

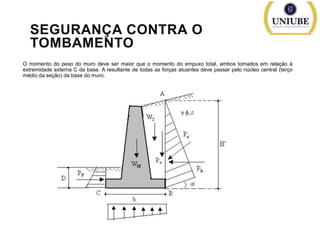

21. SEGURANÇA CONTRA O
TOMBAMENTO
O momento do peso do muro deve ser maior que o momento do empuxo total, ambos tomados em relação à
extremidade externa C da base. A resultante de todas as forças atuantes deve passar pelo núcleo central (terço
médio da seção) da base do muro.

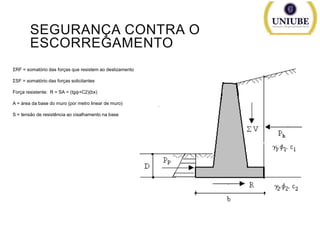

22. SEGURANÇA CONTRA O
ESCORREGAMENTO
ΣRF = somatório das forças que resistem ao deslizamento
ΣSF = somatório das forças solicitantes
Força resistente: R = SA = (tgϕ+C2)(bx)
A = área da base do muro (por metro linear de muro)
S = tensão de resistência ao cisalhamento na base

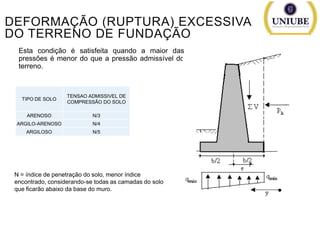

23. DEFORMAÇÃO (RUPTURA) EXCESSIVA
DO TERRENO DE FUNDAÇÃO
Esta condição é satisfeita quando a maior das
pressões é menor do que a pressão admissível do
terreno.
TIPO DE SOLO
TENSAO ADMISSIVEL DE
COMPRESSÃO DO SOLO
ARENOSO
N/3
ARGILO-ARENOSO
N/4
ARGILOSO
N/5
N = índice de penetração do solo, menor índice
encontrado, considerando-se todas as camadas do solo
que ficarão abaixo da base do muro.

24. RUPTURA TOTAL DO CONJUNTO
MURO – SOLO
Analisada a possibilidade de
ruptura total por cisalhamento
do terreno (camada mais
profunda do conjunto murosolo) segundo uma superfície
de escorregamento ABC.

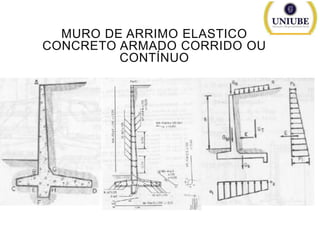

25. MURO DE ARRIMO ELASTICO
CONCRETO ARMADO CORRIDO OU
CONTÍNUO

26. MURO DE ARRIMO ELÁSTICO EM
CONCRETO ARMADO COM GIGANTES
OU CONTRAFORTES

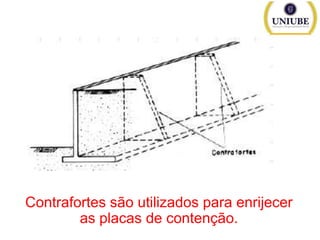

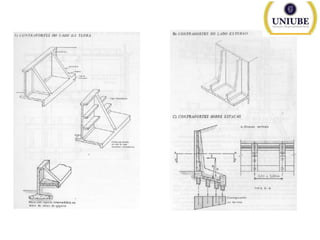

28. Contrafortes são utilizados para enrijecer
as placas de contenção.

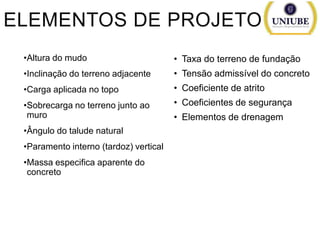

29. ELEMENTOS DE PROJETO
•Altura do mudo
• Taxa do terreno de fundação
•Inclinação do terreno adjacente
• Tensão admissível do concreto
•Carga aplicada no topo
• Coeficiente de atrito
•Sobrecarga no terreno junto ao
muro
• Coeficientes de segurança
•Ângulo do talude natural
•Paramento interno (tardoz) vertical
•Massa especifica aparente do
concreto
• Elementos de drenagem

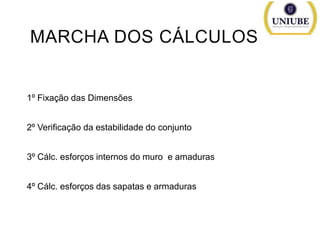

30. MARCHA DOS CÁLCULOS
1º Fixação das Dimensões
2º Verificação da estabilidade do conjunto
3º Cálc. esforços internos do muro e amaduras
4º Cálc. esforços das sapatas e armaduras

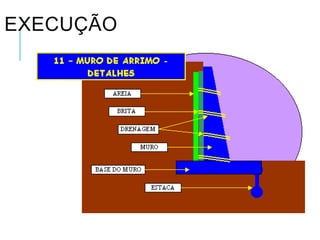

31. EXECUÇÃO

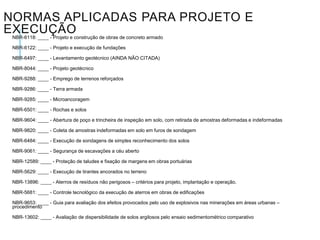

32. NORMAS APLICADAS PARA PROJETO E
EXECUÇÃO
NBR-6118: ____ - Projeto e construção de obras de concreto armado
NBR-6122: ____ - Projeto e execução de fundações
NBR-6497: ____ - Levantamento geotécnico (AINDA NÃO CITADA)
NBR-8044: ____ - Projeto geotécnico
NBR-9288: ____ - Emprego de terrenos reforçados
NBR-9286: ____ - Terra armada
NBR-9285: ____ - Microancoragem
NBR-6501: ____ - Rochas e solos
NBR-9604: ____ - Abertura de poço e trincheira de inspeção em solo, com retirada de amostras deformadas e indeformadas
NBR-9820: ____ - Coleta de amostras indeformadas em solo em furos de sondagem
NBR-6484: ____ - Execução de sondagens de simples reconhecimento dos solos
NBR-9061: ____ - Segurança de escavações a céu aberto
NBR-12589: ____ - Proteção de taludes e fixação de margens em obras portuárias
NBR-5629: ____ - Execução de tirantes ancorados no terreno
NBR-13896: ____ - Aterros de resíduos não perigosos – critérios para projeto, implantação e operação.
NBR-5681: ____ - Controle tecnológico da execução de aterros em obras de edificações
NBR-9653: ____ - Guia para avaliação dos efeitos provocados pelo uso de explosivos nas minerações em áreas urbanas –
procedimento
NBR-13602: ____ - Avaliação de dispersibilidade de solos argilosos pelo ensaio sedimentométrico comparativo

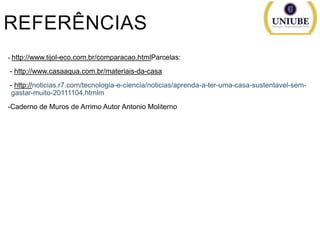

33. REFERÊNCIAS
- http://www.tijol-eco.com.br/comparacao.htmlParcelas:
- http://www.casaaqua.com.br/materiais-da-casa
- http://noticias.r7.com/tecnologia-e-ciencia/noticias/aprenda-a-ter-uma-casa-sustentavel-semgastar-muito-20111104.htmlm
-Caderno de Muros de Arrimo Autor Antonio Moliterno
