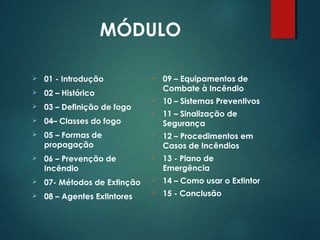

2. MÓDULO
01 - Introdução
02 – Histórico
03 – Definição de fogo
04– Classes do fogo
05 – Formas de
propagação
06 – Prevenção de
Incêndio

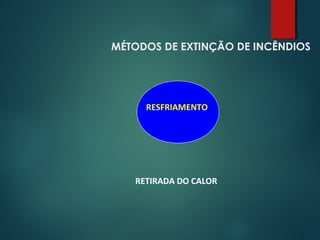

07- Métodos de Extinção
08 – Agentes Extintores
09 – Equipamentos de
Combate à Incêndio
10 – Sistemas Preventivos
11 – Sinalização de
Segurança
12 – Procedimentos em
Casos de Incêndios
13 - Plano de
Emergência
14 – Como usar o Extintor
15 - Conclusão

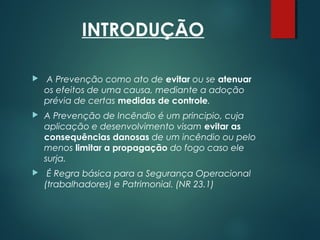

3. INTRODUÇÃO
A Prevenção como ato de evitar ou se atenuar
os efeitos de uma causa, mediante a adoção
prévia de certas medidas de controle.
A Prevenção de Incêndio é um principio, cuja
aplicação e desenvolvimento visam evitar as
consequências danosas de um incêndio ou pelo
menos limitar a propagação do fogo caso ele
surja.
É Regra básica para a Segurança Operacional
(trabalhadores) e Patrimonial. (NR 23.1)
4. INTRODUÇÃO
Muitas catástrofes com elevado número de vitimas
poderiam ter sido evitadas, se houvesse:
ORIENTAÇÃO SEGURA & OBEDIÊNCIA AS SINALIZAÇÕES

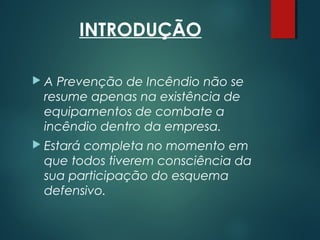

5. INTRODUÇÃO
A Prevenção de Incêndio não se
resume apenas na existência de
equipamentos de combate a
incêndio dentro da empresa.
Estará completa no momento em
que todos tiverem consciência da
sua participação do esquema
defensivo.

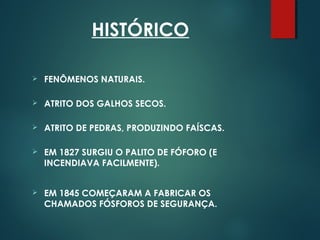

6. HISTÓRICO
FENÔMENOS NATURAIS.
ATRITO DOS GALHOS SECOS.
ATRITO DE PEDRAS, PRODUZINDO FAÍSCAS.
EM 1827 SURGIU O PALITO DE FÓFORO (E
INCENDIAVA FACILMENTE).
EM 1845 COMEÇARAM A FABRICAR OS
CHAMADOS FÓSFOROS DE SEGURANÇA.

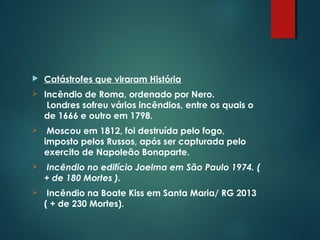

7. Catástrofes que viraram História
Incêndio de Roma, ordenado por Nero.
Londres sofreu vários incêndios, entre os quais o
de 1666 e outro em 1798.
Moscou em 1812, foi destruída pelo fogo,
imposto pelos Russos, após ser capturada pelo
exercito de Napoleão Bonaparte.
Incêndio no edifício Joelma em São Paulo 1974. (
+ de 180 Mortes ).
Incêndio na Boate Kiss em Santa Maria/ RG 2013
( + de 230 Mortes).
12. REAÇÃO EM CADEIA
COMBUSTÍVEL
CALOR
OXIGÊNIO
QUADRADO DO FOGO
SÃO REAÇÕES QUE SE PROCESSAM
DURANTE O FOGO PRODUZINDO SUA
PRÓPRIA ENERGIA DE ATIVAÇÃO (CALOR)
ENQUANTO HOUVER SUPRIMENTO DE
COMBUSTÍVEL(OXIGÊNIO) E MATERIAL
COMBUSTÍVEL PARA QUEIMAR.

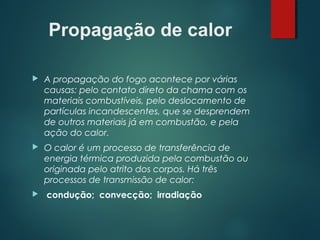

13. Propagação de calor
A propagação do fogo acontece por várias
causas: pelo contato direto da chama com os
materiais combustíveis, pelo deslocamento de
partículas incandescentes, que se desprendem
de outros materiais já em combustão, e pela
ação do calor.
O calor é um processo de transferência de
energia térmica produzida pela combustão ou
originada pelo atrito dos corpos. Há três
processos de transmissão de calor:
condução; convecção; irradiação

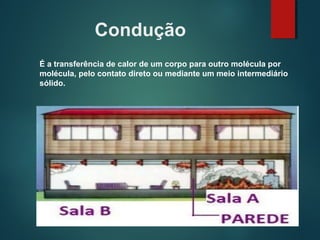

14. Condução
É a transferência de calor de um corpo para outro molécula por
molécula, pelo contato direto ou mediante um meio intermediário
sólido.

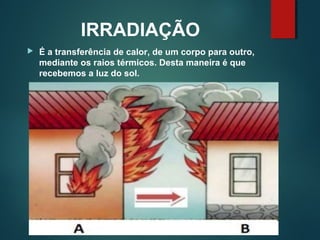

16. IRRADIAÇÃO
É a transferência de calor, de um corpo para outro,
mediante os raios térmicos. Desta maneira é que
recebemos a luz do sol.

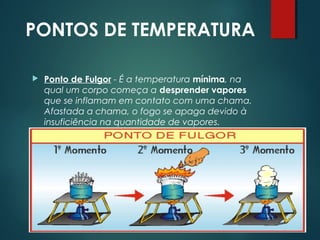

17. PONTOS DE TEMPERATURA
Ponto de Fulgor - É a temperatura mínima, na
qual um corpo começa a desprender vapores
que se inflamam em contato com uma chama.
Afastada a chama, o fogo se apaga devido à
insuficiência na quantidade de vapores.

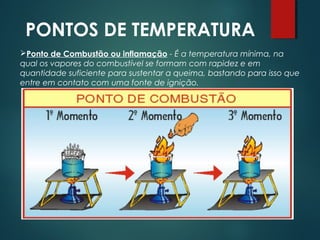

18. PONTOS DE TEMPERATURA
Ponto de Combustão ou inflamação - É a temperatura mínima, na
qual os vapores do combustível se formam com rapidez e em
quantidade suficiente para sustentar a queima, bastando para isso que
entre em contato com uma fonte de ignição.

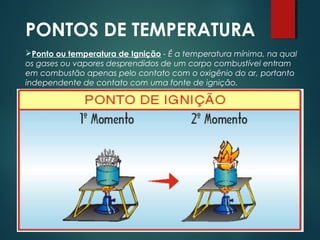

19. PONTOS DE TEMPERATURA
Ponto ou temperatura de Ignição - É a temperatura mínima, na qual
os gases ou vapores desprendidos de um corpo combustível entram
em combustão apenas pelo contato com o oxigênio do ar, portanto
independente de contato com uma fonte de ignição.

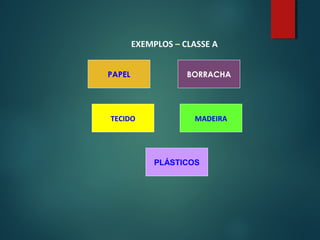

24. INCÊNDIO CLASSE A - CARACTERÍSTICAS:
1º QUEIMA NA SUPERFÍCIE E EM PROFUNDIDADE
2º QUEIMA E DEIXA RESÍDUO OU CINZA
Ex: PAPEL,TECIDO,MADEIRA PLÁSTICO,ETC

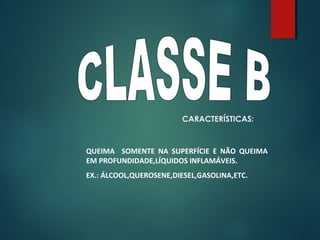

26. CARACTERÍSTICAS:
QUEIMA SOMENTE NA SUPERFÍCIE E NÃO QUEIMA
EM PROFUNDIDADE,LÍQUIDOS INFLAMÁVEIS.
EX.: ÁLCOOL,QUEROSENE,DIESEL,GASOLINA,ETC.

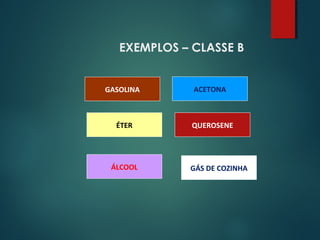

27. EXEMPLOS – CLASSE B
GASOLINA ACETONA
ÉTER QUEROSENE
ÁLCOOL GÁS DE COZINHA
28. INCÊNDIO CLASSE C - CARACTERÍSTICAS:
MATERIAIS ELÉTRICOS ENERGIZADOS

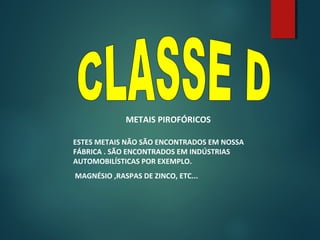

29. METAIS PIROFÓRICOS
ESTES METAIS NÃO SÃO ENCONTRADOS EM NOSSA
FÁBRICA . SÃO ENCONTRADOS EM INDÚSTRIAS
AUTOMOBILÍSTICAS POR EXEMPLO.
MAGNÉSIO ,RASPAS DE ZINCO, ETC...

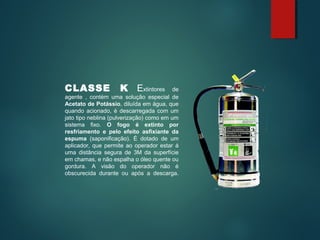

32. CLASSE K Extintores de
agente , contém uma solução especial de
Acetato de Potássio, diluída em água, que
quando acionado, é descarregada com um
jato tipo neblina (pulverização) como em um
sistema fixo. O fogo é extinto por
resfriamento e pelo efeito asfixiante da
espuma (saponificação). É dotado de um
aplicador, que permite ao operador estar á
uma distância segura de 3M da superfície
em chamas, e não espalha o óleo quente ou
gordura. A visão do operador não é
obscurecida durante ou após a descarga.

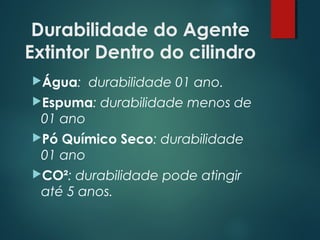

40. Durabilidade do Agente
Extintor Dentro do cilindro
Água: durabilidade 01 ano.
Espuma: durabilidade menos de
01 ano
Pó Químico Seco: durabilidade
01 ano
CO²: durabilidade pode atingir
até 5 anos.

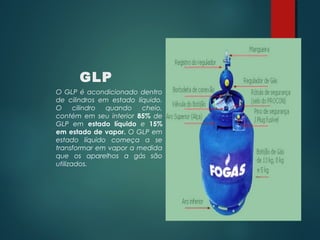

42. GLP
O GLP é acondicionado dentro
de cilindros em estado líquido.
O cilindro quando cheio,
contém em seu interior 85% de
GLP em estado líquido e 15%
em estado de vapor. O GLP em
estado líquido começa a se
transformar em vapor a medida
que os aparelhos a gás são
utilizados.

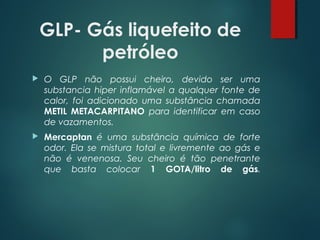

43. GLP- Gás liquefeito de
petróleo
O GLP não possui cheiro, devido ser uma
substancia hiper inflamável a qualquer fonte de
calor, foi adicionado uma substância chamada
METIL METACARPITANO para identificar em caso
de vazamentos.
Mercaptan é uma substância química de forte
odor. Ela se mistura total e livremente ao gás e
não é venenosa. Seu cheiro é tão penetrante
que basta colocar 1 GOTA/litro de gás.

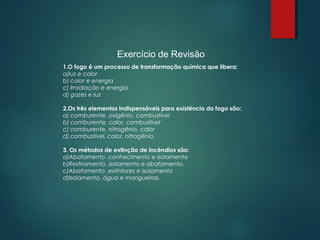

44. Exercício de Revisão
1.O fogo é um processo de transformação química que libera:
a)luz e calor
b) calor e energia
c) Irradiação e energia
d) gazes e luz
2.Os três elementos indispensáveis para existência do fogo são:
a) comburente, oxigênio, combustível
b) comburente, calor, combustível
c) comburente, nitrogênio, calor
d) combustível, calor, nitrogênio.
3. Os métodos de extinção de incêndios são:
a)Abafamento ,conhecimento e isolamento
b)Resfriamento, isolamento e abafamento.
c)Abafamento ,extintores e isolamento
d)Isolamento, água e mangueiras.
45. 4. Os extintores classificam-se quanto ao:
a) água,PQS,espuma e CO²
b) Tamanho e porte.
c) Tamanho e durabilidade
d) Durabilidade e Peso.

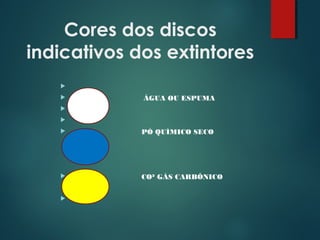

5. As cores dos discos indicativos dos extintores são:
a) Vermelho, azul, verde e/ou amarelo.
b) Amarelo, branco e azul.
c) Azul, verde, vermelho e/ou amarelo
d) Vermelho, verde, azul e/ou amarelo
6. A porcentagem de oxigênio no ar que respiramos é de:
a)1%
b)78%
c)21%
d)25%

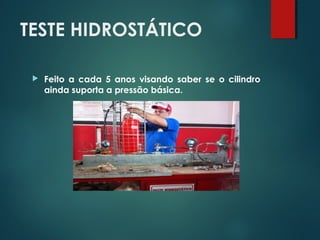

7. O teste hidrostático é feito a cada:
a)5 anos
b)10 anos
c)Anualmente
d)4 anos

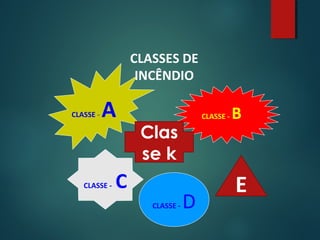

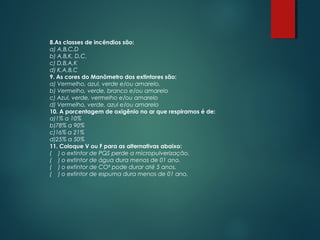

46. 8.As classes de incêndios são:
a) A,B,C,D
b) A,B,K, D,C.
c) D,B,A,K
d) K,A,B,C

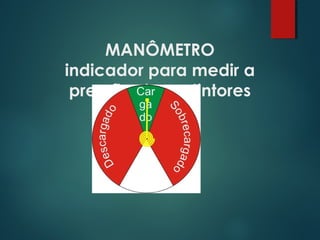

9. As cores do Manômetro dos extintores são:
a) Vermelho, azul, verde e/ou amarelo.
b) Vermelho, verde, branco e/ou amarelo
c) Azul, verde, vermelho e/ou amarelo
d) Vermelho, verde, azul e/ou amarelo
10. A porcentagem de oxigênio no ar que respiramos é de:
a)1% a 10%
b)78% a 90%
c)16% a 21%
d)25% a 50%
11. Coloque V ou F para as alternativas abaixo:
( ) o extintor de PQS perde a micropulverização.
( ) o extintor de água dura menos de 01 ano.
( ) o extintor de CO² pode durar até 5 anos.
( ) o extintor de espuma dura menos de 01 ano.
47. 12. Marque a alternativa FALSA
( ) SPRINKLES,SIRENES E ALARMES, são equipamentos contra incêndios.
( ) o extintor de ESPUMA dura menos de 01 ano devido ao extrato.
( ) o GLP possui cheiro.
( ) o extintor de CO² pode durar até 5 anos, mais se for acionado precisa ser recarregado
pois perde a pressão.
13. Qual cor no manômetro oferece perigo de explosão para o operador.
A) VERMELHO.
B) VERDE
C)BRANCO OU AMARELO
D) N.D.R
14. Enumere as colunas
Classe A ( ) óleos e gorduras em ambientes de cozinhas
Classe B ( ) equipamentos elétricos
Classe C ( ) metais de ligas leves
Classe D ( ) líquidos inflamáveis.
Classe k ( ) queima e deixa resíduo ou cinza
15-Indique os extintores para suas classes corretamente
Classe A ( ) efeito asfixiante da espuma (saponificação).
Classe B ( ) CO²
Classe C ( ) PQSE pó de grafite
Classe D ( ) ÁGUA
Classe k ( ) ESPUMA
