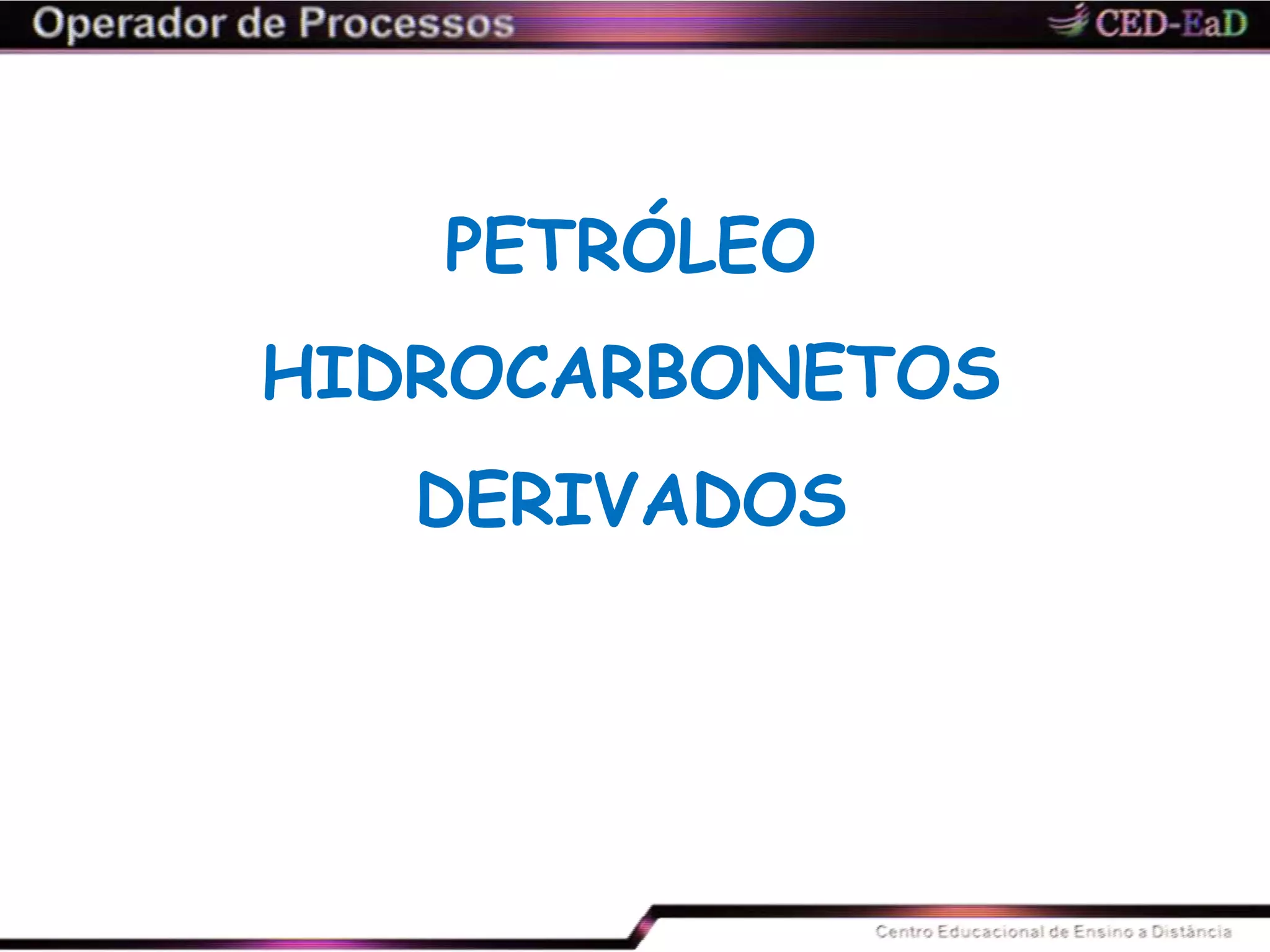

1. PETRÓLEO
HIDROCARBONETOS
DERIVADOS

2. PETRÓLEO

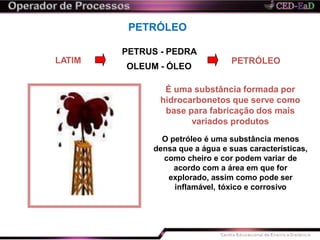

3. PETRÓLEO
LATIM
PETRUS - PEDRA
OLEUM - ÓLEO
PETRÓLEO
É uma substância formada por
hidrocarbonetos que serve como
base para fabricação dos mais
variados produtos
O petróleo é uma substância menos
densa que a água e suas características,
como cheiro e cor podem variar de
acordo com a área em que for
explorado, assim como pode ser
inflamável, tóxico e corrosivo

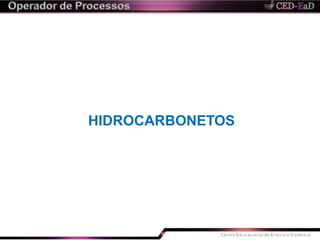

4. HIDROCARBONETOS

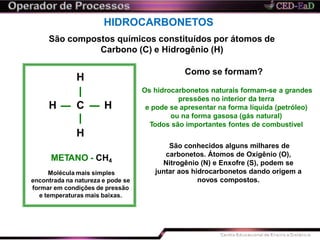

5. HIDROCARBONETOS
São compostos químicos constituídos por átomos de
Carbono (C) e Hidrogênio (H)
São conhecidos alguns milhares de
carbonetos. Átomos de Oxigênio (O),
Nitrogênio (N) e Enxofre (S), podem se
juntar aos hidrocarbonetos dando origem a
novos compostos.
H
H
C HH
METANO - CH4
Molécula mais simples
encontrada na natureza e pode se
formar em condições de pressão
e temperaturas mais baixas.
Os hidrocarbonetos naturais formam-se a grandes
pressões no interior da terra
e pode se apresentar na forma líquida (petróleo)
ou na forma gasosa (gás natural)
Todos são importantes fontes de combustível
Como se formam?

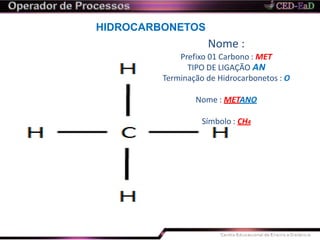

6. HIDROCARBONETOS
Nome :
Prefixo 01 Carbono : MET
TIPO DE LIGAÇÃO AN
Terminação de Hidrocarbonetos : O
Nome : METANO
Símbolo : CH4

7. HIDROCARBONETOS
Nome :
Prefixo 02 Carbonos : ET
TIPO DE LIGAÇÃO AN
Terminação de Hidrocarbonetos
: O
Nome : ETANO
Símbolo : C2H6

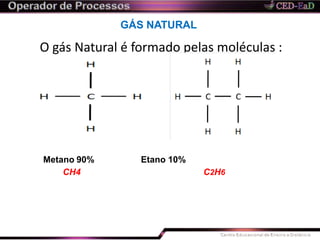

8. GÁS NATURAL
O gás Natural é formado pelas moléculas :
Etano 10%Metano 90%
CH4 C2H6

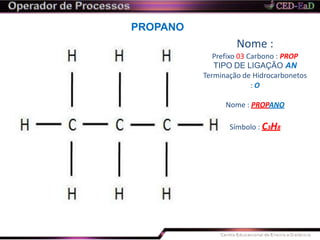

9. PROPANO
Nome :
Prefixo 03 Carbono : PROP
TIPO DE LIGAÇÃO AN
Terminação de Hidrocarbonetos
: O
Nome : PROPANO
Símbolo : C3H8

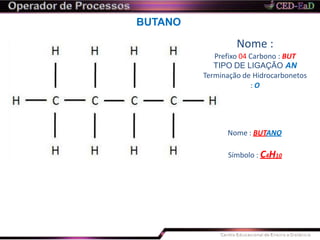

10. BUTANO
Nome :
Prefixo 04 Carbono : BUT
TIPO DE LIGAÇÃO AN
Terminação de Hidrocarbonetos
: O
Nome : BUTANO
Símbolo : C4H10

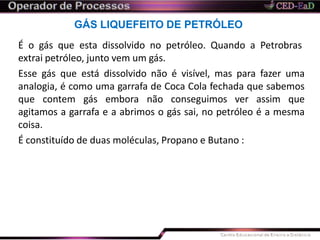

11. GÁS LIQUEFEITO DE PETRÓLEO
É o gás que esta dissolvido no petróleo. Quando a Petrobras
extrai petróleo, junto vem um gás.
Esse gás que está dissolvido não é visível, mas para fazer uma
analogia, é como uma garrafa de Coca Cola fechada que sabemos
que contem gás embora não conseguimos ver assim que
agitamos a garrafa e a abrimos o gás sai, no petróleo é a mesma
coisa.
É constituído de duas moléculas, Propano e Butano :

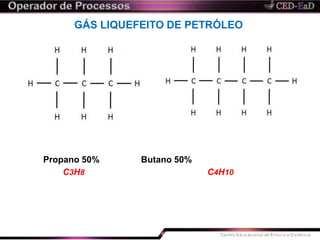

12. GÁS LIQUEFEITO DE PETRÓLEO
Butano 50%Propano 50%
C3H8 C4H10

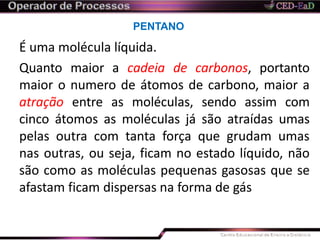

13. PENTANO
É uma molécula líquida.
Quanto maior a cadeia de carbonos, portanto
maior o numero de átomos de carbono, maior a
atração entre as moléculas, sendo assim com
cinco átomos as moléculas já são atraídas umas
pelas outra com tanta força que grudam umas
nas outras, ou seja, ficam no estado líquido, não
são como as moléculas pequenas gasosas que se
afastam ficam dispersas na forma de gás

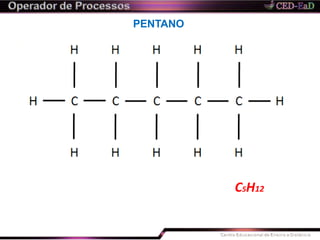

14. PENTANO
C5H12

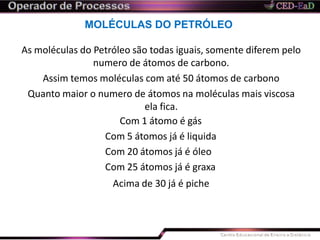

15. MOLÉCULAS DO PETRÓLEO
As moléculas do Petróleo são todas iguais, somente diferem pelo
numero de átomos de carbono.
Assim temos moléculas com até 50 átomos de carbono
Quanto maior o numero de átomos na moléculas mais viscosa
ela fica.
Com 1 átomo é gás
Com 5 átomos já é liquida
Com 20 átomos já é óleo
Com 25 átomos já é graxa
Acima de 30 já é piche

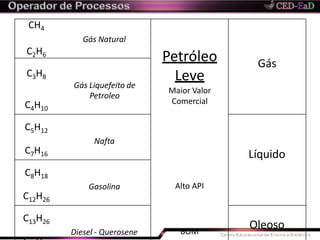

16. CH4
Gás
Gás Natural
C2H6
Petróleo
Leve
Maior Valor
Comercial
C3H8
Gás Liquefeito de
Petroleo
C4H10
Líquido
C5H12
Nafta
C7H16
C8H18
Gasolina Alto API
C12H26
Oleoso
C13H26
Diesel - Querosene BOM

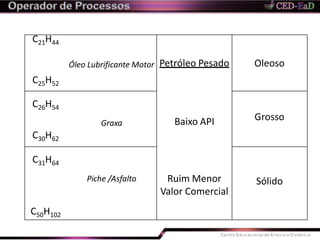

17. C21H44
OleosoÓleo Lubrificante Motor Petróleo Pesado
C25H52
Grosso
C26H54
Graxa Baixo API
C30H62
Sólido
C31H64
Piche /Asfalto Ruim Menor
Valor Comercial
C50H102

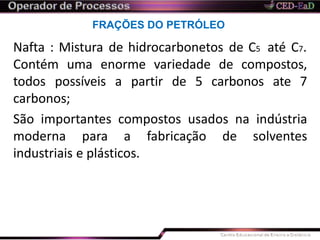

18. FRAÇÕES DO PETRÓLEO
Nafta : Mistura de hidrocarbonetos de C5 até C7.
Contém uma enorme variedade de compostos,
todos possíveis a partir de 5 carbonos ate 7
carbonos;
São importantes compostos usados na indústria
moderna para a fabricação de solventes
industriais e plásticos.

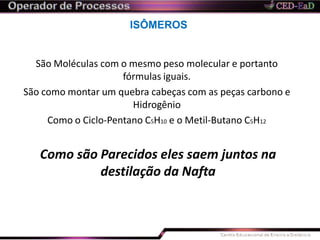

19. ISÔMEROS
São Moléculas com o mesmo peso molecular e portanto
fórmulas iguais.
São como montar um quebra cabeças com as peças carbono e
Hidrogênio
Como o Ciclo-Pentano C5H10 e o Metil-Butano C5H12
Como são Parecidos eles saem juntos na
destilação da Nafta

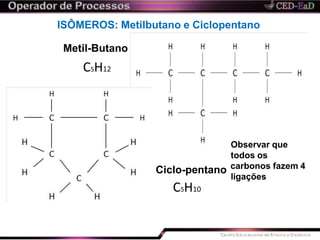

20. ISÔMEROS: Metilbutano e Ciclopentano
Metil-Butano
C5H12
C5H10
Observar que
todos os
Ciclo-pentano carbonos fazem 4
ligações

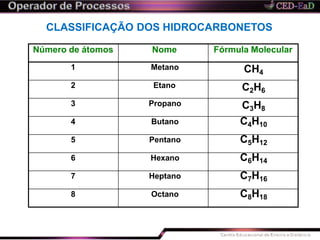

21. CLASSIFICAÇÃO DOS HIDROCARBONETOS
Número de átomos Nome Fórmula Molecular
1 Metano CH4
2 Etano C2H6
3 Propano C3H8
4 Butano C4H10
5 Pentano C5H12
6 Hexano C6H14
7 Heptano C7H16
8 Octano C8H18

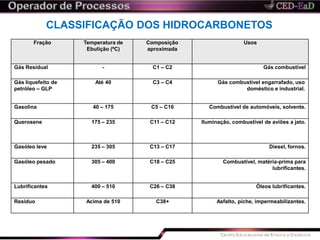

22. CLASSIFICAÇÃO DOS HIDROCARBONETOS
Fração Temperatura de
Ebulição (ºC)
Composição
aproximada
Usos
Gás Residual - C1 – C2 Gás combustível
Gás liquefeito de
petróleo – GLP
Até 40 C3 – C4 Gás combustível engarrafado, uso
doméstico e industrial.
Gasolina 40 – 175 C5 – C10 Combustível de automóveis, solvente.
Querosene 175 – 235 C11 – C12 Iluminação, combustível de aviões a jato.
Gasóleo leve 235 – 305 C13 – C17 Diesel, fornos.
Gasóleo pesado 305 – 400 C18 – C25 Combustível, matéria-prima para
lubrificantes.
Lubrificantes 400 – 510 C26 – C38 Óleos lubrificantes.
Residuo Acima de 510 C38+ Asfalto, piche, impermeabilizantes.

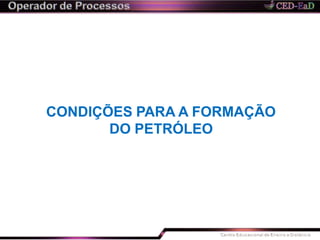

23. CONDIÇÕES PARA A FORMAÇÃO
DO PETRÓLEO

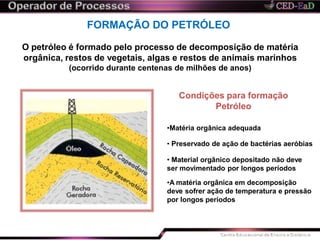

24. FORMAÇÃO DO PETRÓLEO
O petróleo é formado pelo processo de decomposição de matéria
orgânica, restos de vegetais, algas e restos de animais marinhos
(ocorrido durante centenas de milhões de anos)
Condições para formação
Petróleo
•Matéria orgânica adequada
• Preservado de ação de bactérias aeróbias
• Material orgânico depositado não deve
ser movimentado por longos períodos
•A matéria orgânica em decomposição
deve sofrer ação de temperatura e pressão
por longos períodos

25. TIPOS DE PETRÓLEO

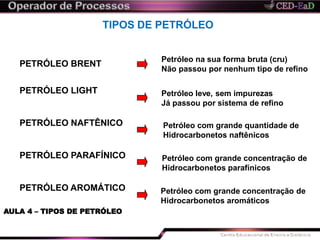

26. TIPOS DE PETRÓLEO
Petróleo na sua forma bruta (cru)
Não passou por nenhum tipo de refino
Petróleo leve, sem impurezas
Já passou por sistema de refino
Petróleo com grande quantidade de
Hidrocarbonetos naftênicos
Petróleo com grande concentração de
Hidrocarbonetos parafínicos
Petróleo com grande concentração de
Hidrocarbonetos aromáticos
PETRÓLEO BRENT
PETRÓLEO LIGHT
PETRÓLEO NAFTÊNICO
PETRÓLEO PARAFÍNICO
PETRÓLEO AROMÁTICO
AULA 4 – TIPOS DE PETRÓLEO

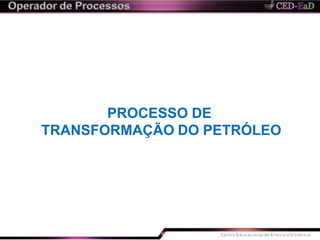

27. PROCESSO DE
TRANSFORMAÇÃO DO PETRÓLEO

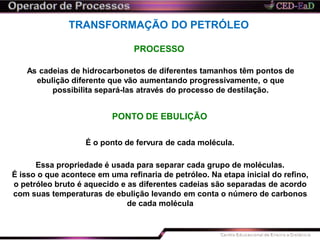

28. TRANSFORMAÇÃO DO PETRÓLEO
PROCESSO
As cadeias de hidrocarbonetos de diferentes tamanhos têm pontos de
ebulição diferente que vão aumentando progressivamente, o que
possibilita separá-las através do processo de destilação.
PONTO DE EBULIÇÃO
É o ponto de fervura de cada molécula.
Essa propriedade é usada para separar cada grupo de moléculas.
É isso o que acontece em uma refinaria de petróleo. Na etapa inicial do refino,
o petróleo bruto é aquecido e as diferentes cadeias são separadas de acordo
com suas temperaturas de ebulição levando em conta o número de carbonos
de cada molécula

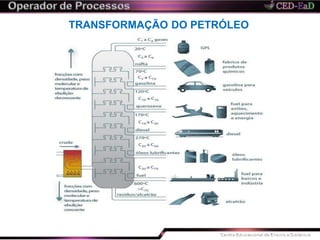

29. TRANSFORMAÇÃO DO PETRÓLEO

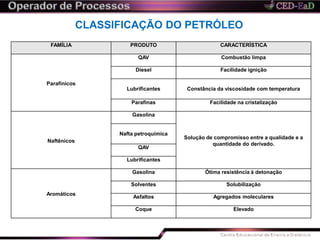

30. CLASSIFICAÇÃO DO PETRÓLEO
FAMÍLIA PRODUTO CARACTERÍSTICA
Parafínicos
QAV Combustão limpa
Diesel Facilidade ignição
Lubrificantes Constância da viscosidade com temperatura
Parafinas Facilidade na cristalização
Naftênicos
Gasolina
Solução de compromisso entre a qualidade e a
quantidade do derivado.
Nafta petroquímica
QAV
Lubrificantes
Aromáticos
Gasolina Ótima resistência à detonação
Solventes Solubilização
Asfaltos Agregados moleculares
Coque Elevado

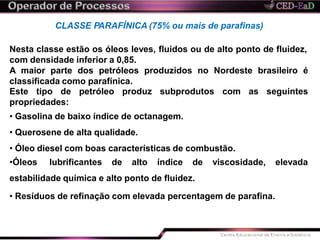

31. CLASSE PARAFÍNICA (75% ou mais de parafinas)
Nesta classe estão os óleos leves, fluidos ou de alto ponto de fluidez,
com densidade inferior a 0,85.
A maior parte dos petróleos produzidos no Nordeste brasileiro é
classificada como parafínica.
as seguintesEste tipo de petróleo produz subprodutos com
propriedades:
• Gasolina de baixo índice de octanagem.
• Querosene de alta qualidade.
• Óleo diesel com boas características de combustão.
•Óleos lubrificantes de alto índice de viscosidade, elevada
estabilidade química e alto ponto de fluidez.
• Resíduos de refinação com elevada percentagem de parafina.

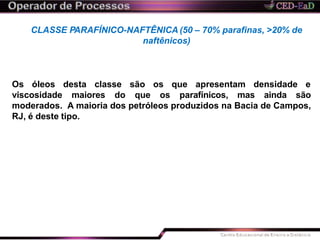

32. CLASSE PARAFÍNICO-NAFTÊNICA (50 – 70% parafinas, >20% de
naftênicos)
Os óleos desta classe são os que apresentam densidade e
viscosidade maiores do que os parafínicos, mas ainda são
moderados. A maioria dos petróleos produzidos na Bacia de Campos,
RJ, é deste tipo.

33. CLASSE NAFTÊNICA (>70% de naftênicos)
Nesta classe enquadra-se um número muito pequeno de óleos.
Apresentam baixo teor de enxofre se originam da alteração
bioquímica de óleos parafínicos e parafínico-naftênicos. Alguns óleos
da América do Sul, da Rússia e do Mar do Norte pertencem a esta
classe.
O petróleo do tipo naftênico produz subprodutos com as seguintes
propriedades principais:
• Gasolina de alto índice de octonagem.
• Óleos lubrificantes de baixo resíduo de carbono.
• Resíduos asfálticos na refinação.

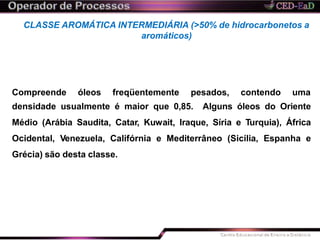

34. CLASSE AROMÁTICA INTERMEDIÁRIA (>50% de hidrocarbonetos a
aromáticos)
Compreende óleos freqüentemente pesados, contendo uma
densidade usualmente é maior que 0,85. Alguns óleos do Oriente
Médio (Arábia Saudita, Catar, Kuwait, Iraque, Síria e Turquia), África
Ocidental, Venezuela, Califórnia e Mediterrâneo (Sicília, Espanha e
Grécia) são desta classe.

35. CLASSE AROMÁTICO-NAFTÊNICA (>35% de naftênicos)
Óleos deste grupo sofreram processo inicial de biodegradação, no
qual foram removidas as parafinas. Eles são derivados dos óleos
parafínicos e parafínico-naftênicos. Alguns óleos da África Ocidental
são deste tipo.

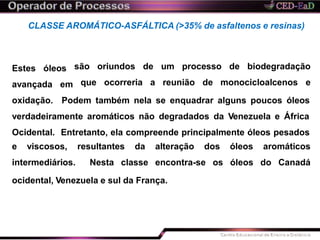

36. CLASSE AROMÁTICO-ASFÁLTICA (>35% de asfaltenos e resinas)
Estes óleos são oriundos
que ocorreria
de um processo de biodegradação
a reunião de monocicloalcenos eavançada em
oxidação. Podem também nela se enquadrar alguns poucos óleos
verdadeiramente aromáticos não degradados da Venezuela e África
Ocidental. Entretanto, ela compreende principalmente óleos pesados
e viscosos, resultantes da alteração dos
intermediários. Nesta classe encontra-se os
óleos aromáticos
óleos do Canadá
ocidental, Venezuela e sul da França.

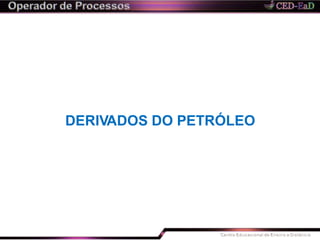

37. DERIVADOS DO PETRÓLEO

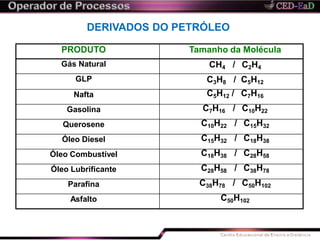

38. DERIVADOS DO PETRÓLEO
PRODUTO Tamanho da Molécula
Gás Natural CH4 / C2H4
GLP C3H8 / C5H12
Nafta C5H12 / C7H16
Gasolina C7H16 / C10H22
Querosene C10H22 / C15H32
Óleo Diesel C15H32 / C18H38
Óleo Combustível C18H38 / C28H58
Óleo Lubrificante C28H58 / C38H78
Parafina C38H78 / C50H102
Asfalto C50H102

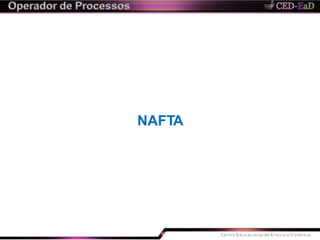

39. NAFTA

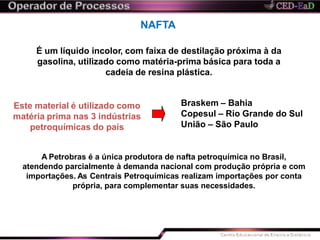

40. NAFTA
É um líquido incolor, com faixa de destilação próxima à da
gasolina, utilizado como matéria-prima básica para toda a
cadeia de resina plástica.
Este material é utilizado como
matéria prima nas 3 indústrias
petroquímicas do país
Braskem – Bahia
Copesul – Rio Grande do Sul
União – São Paulo
A Petrobras é a única produtora de nafta petroquímica no Brasil,
atendendo parcialmente à demanda nacional com produção própria e com
importações. As Centrais Petroquímicas realizam importações por conta
própria, para complementar suas necessidades.

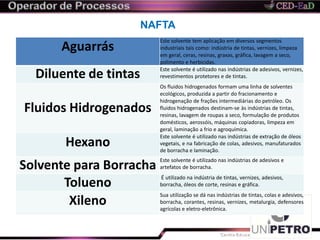

41. NAFTA
Aguarrás
Este solvente tem aplicação em diversos segmentos
industriais tais como: indústria de tintas, vernizes, limpeza
em geral, ceras, resinas, graxas, gráfica, lavagem a seco,
polimento e herbicidas.
Diluente de tintas Este solvente é utilizado nas indústrias de adesivos, vernizes,
revestimentos protetores e de tintas.
Fluidos Hidrogenados
Os fluidos hidrogenados formam uma linha de solventes
ecológicos, produzida a partir do fracionamento e
hidrogenação de frações intermediárias do petróleo. Os
fluidos hidrogenados destinam-se às indústrias de tintas,
resinas, lavagem de roupas a seco, formulação de produtos
domésticos, aerossóis, máquinas copiadoras, limpeza em
geral, laminação a frio e agroquímica.
Hexano
Este solvente é utilizado nas indústrias de extração de óleos
vegetais, e na fabricação de colas, adesivos, manufaturados
de borracha e laminação.
Solvente para Borracha
Este solvente é utilizado nas indústrias de adesivos e
artefatos de borracha.
Tolueno
É utilizado na indústria de tintas, vernizes, adesivos,
borracha, óleos de corte, resinas e gráfica.
Xileno
Sua utilização se dá nas indústrias de tintas, colas e adesivos,
borracha, corantes, resinas, vernizes, metalurgia, defensores
agrícolas e eletro-eletrônica.

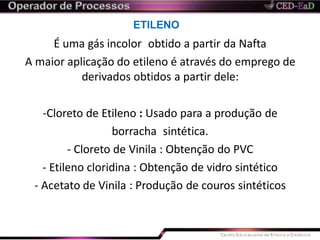

42. ETILENO
É uma gás incolor obtido a partir da Nafta
A maior aplicação do etileno é através do emprego de
derivados obtidos a partir dele:
-Cloreto de Etileno : Usado para a produção de
borracha sintética.
- Cloreto de Vinila : Obtenção do PVC
- Etileno cloridina : Obtenção de vidro sintético
- Acetato de Vinila : Produção de couros sintéticos

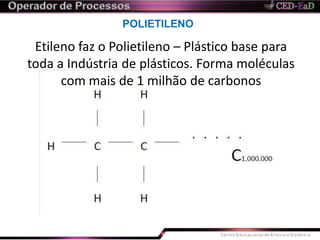

43. POLIETILENO
Etileno faz o Polietileno – Plástico base para
toda a Indústria de plásticos. Forma moléculas
com mais de 1 milhão de carbonos

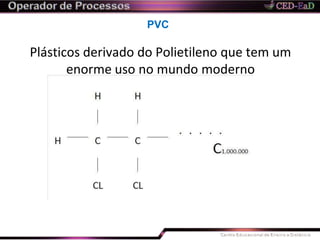

44. PVC
Plásticos derivado do Polietileno que tem um
enorme uso no mundo moderno

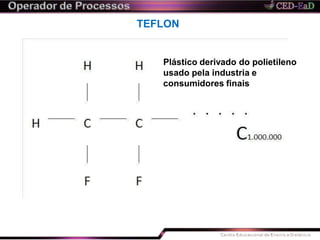

45. TEFLON
Plástico derivado do polietileno
usado pela industria e
consumidores finais

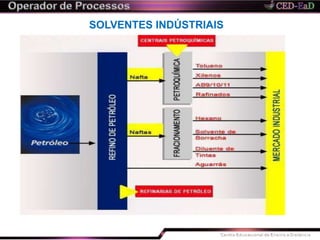

46. SOLVENTES INDÚSTRIAIS

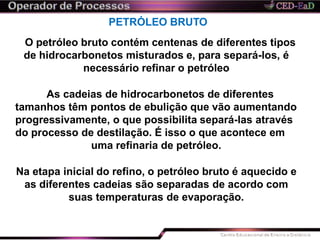

47. PETRÓLEO BRUTO
O petróleo bruto contém centenas de diferentes tipos
de hidrocarbonetos misturados e, para separá-los, é
necessário refinar o petróleo
As cadeias de hidrocarbonetos de diferentes
tamanhos têm pontos de ebulição que vão aumentando
progressivamente, o que possibilita separá-las através
do processo de destilação. É isso o que acontece em
uma refinaria de petróleo.
Na etapa inicial do refino, o petróleo bruto é aquecido e
as diferentes cadeias são separadas de acordo com
suas temperaturas de evaporação.

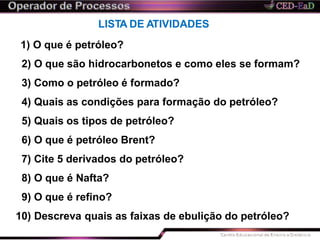

48. LISTA DE ATIVIDADES
1) O que é petróleo?
2) O que são hidrocarbonetos e como eles se formam?
3) Como o petróleo é formado?
4) Quais as condições para formação do petróleo?
5) Quais os tipos de petróleo?
6) O que é petróleo Brent?
7) Cite 5 derivados do petróleo?
8) O que é Nafta?
9) O que é refino?
10) Descreva quais as faixas de ebulição do petróleo?

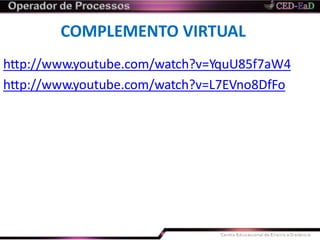

49. COMPLEMENTO VIRTUAL
http://www.youtube.com/watch?v=YquU85f7aW4
http://www.youtube.com/watch?v=L7EVno8DfFo

50. ATÉ A PRÓXIMA
