1. Por
Luiz Carlos de Almeida

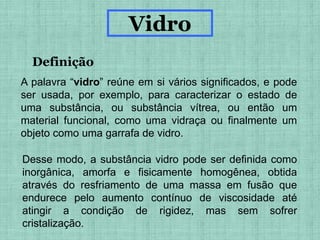

2. Vidro
Definição
A palavra “vidro” reúne em si vários significados, e pode
ser usada, por exemplo, para caracterizar o estado de
uma substância, ou substância vítrea, ou então um
material funcional, como uma vidraça ou finalmente um
objeto como uma garrafa de vidro.
Desse modo, a substância vidro pode ser definida como
inorgânica, amorfa e fisicamente homogênea, obtida
através do resfriamento de uma massa em fusão que
endurece pelo aumento contínuo de viscosidade até
atingir a condição de rigidez, mas sem sofrer
cristalização.

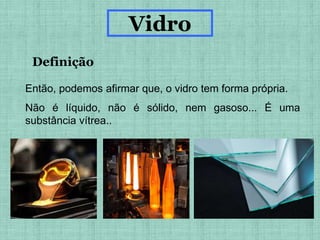

3. Definição
Vidro
Então, podemos afirmar que, o vidro tem forma própria.
Não é líquido, não é sólido, nem gasoso... É uma
substância vítrea..

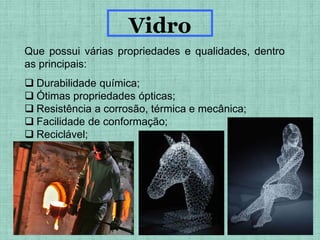

4. Que possui várias propriedades e qualidades, dentro
as principais:
 Durabilidade química;
 Ótimas propriedades ópticas;
 Resistência a corrosão, térmica e mecânica;
 Facilidade de conformação;
 Reciclável;
Vidro

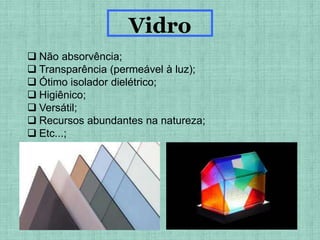

5.  Não absorvência;
 Transparência (permeável à luz);
 Ótimo isolador dielétrico;
 Higiênico;
 Versátil;
 Recursos abundantes na natureza;
 Etc...;
Vidro

6. História
Vidro
Os povos que disputam a primazia da invenção do vidro são
os egípcios e os fenícios. Segundo a Enciclopédia Trópico:

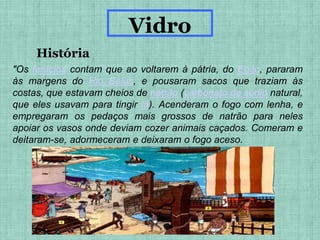

7. "Os fenícios contam que ao voltarem à pátria, do Egito, pararam
às margens do Rio Belus, e pousaram sacos que traziam às
costas, que estavam cheios de natrão (carbonato de sódio natural,
que eles usavam para tingir lã). Acenderam o fogo com lenha, e
empregaram os pedaços mais grossos de natrão para neles
apoiar os vasos onde deviam cozer animais caçados. Comeram e
deitaram-se, adormeceram e deixaram o fogo aceso.
História
Vidro

8. Quando acordaram, em lugar
das pedras de natrão
encontraram blocos brilhantes e
transparentes, que pareciam
enormes pedras preciosas. Um
deles, o sábio Zelu, chefe da
caravana, percebeu que sob os
blocos de natrão, a areia
também desaparecera.
Os fogos foram reacesos, e
durante a tarde, uma esteira de
liquido rubro e fumegante
escorreu das cinzas.
História
Vidro

9. Antes que a areia incandescente
se solidificasse, Zelu plasmou,
com uma faca aquele líquido e
com ele formou uma empola tão
maravilhosa que arrancou gritos
de espanto dos mercadores
fenícios.
O vidro estava descoberto."
História
Vidro

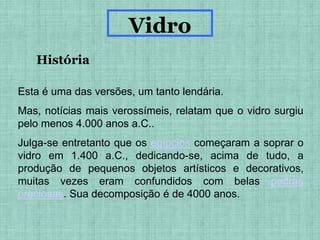

10. Esta é uma das versões, um tanto lendária.
Mas, notícias mais verossímeis, relatam que o vidro surgiu
pelo menos 4.000 anos a.C..
Julga-se entretanto que os egípcios começaram a soprar o
vidro em 1.400 a.C., dedicando-se, acima de tudo, a
produção de pequenos objetos artísticos e decorativos,
muitas vezes eram confundidos com belas pedras
preciosas. Sua decomposição é de 4000 anos.
História
Vidro

11. Vidro

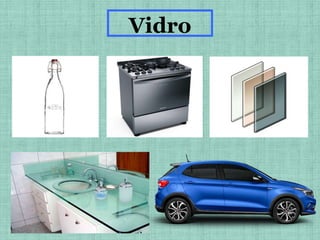

12. Vidro

13. Vidro

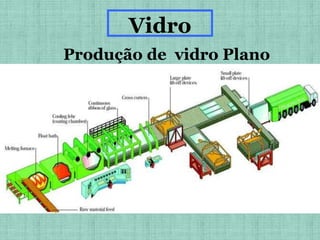

Produção de vidro Plano

14. Como era feito o vidro plano – 600 a 1800 DC
Vidro

15. Evoluções Técnicas
O vidro plano se tornou uma realidade entre 500 e 600 d.C.
devido a uma técnica de sopro de uma esfera com posterior
ida ao forno. Esse método foi o mais utilizado até o século
20. Em torno de 1.300 Veneza, na Itália, descobriu a técnica
do vidro moldado a rolo que tem origem no Oriente.
Foi nessa época que teve início a história da produção de
vidro artístico na ilha italiana de Murano. O cristal foi criado
nessa época.
Vidro

16. Vidro
Evoluções Técnicas

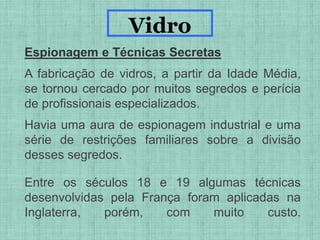

17. Espionagem e Técnicas Secretas
A fabricação de vidros, a partir da Idade Média,
se tornou cercado por muitos segredos e perícia
de profissionais especializados.
Havia uma aura de espionagem industrial e uma
série de restrições familiares sobre a divisão
desses segredos.
Entre os séculos 18 e 19 algumas técnicas
desenvolvidas pela França foram aplicadas na
Inglaterra, porém, com muito custo.
Vidro

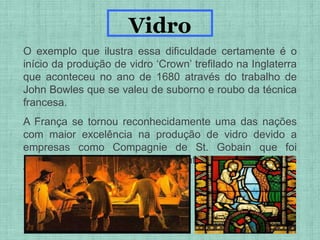

18. O exemplo que ilustra essa dificuldade certamente é o
início da produção de vidro ‘Crown’ trefilado na Inglaterra
que aconteceu no ano de 1680 através do trabalho de
John Bowles que se valeu de suborno e roubo da técnica
francesa.
A França se tornou reconhecidamente uma das nações
com maior excelência na produção de vidro devido a
empresas como Compagnie de St. Gobain que foi
responsável pelo envidraçamento do Palácio de
Versalhes
Vidro

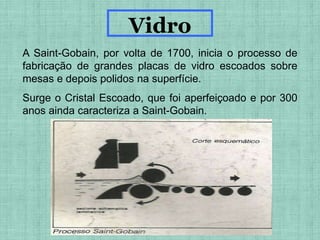

19. A Saint-Gobain, por volta de 1700, inicia o processo de
fabricação de grandes placas de vidro escoados sobre
mesas e depois polidos na superfície.
Surge o Cristal Escoado, que foi aperfeiçoado e por 300
anos ainda caracteriza a Saint-Gobain.
Vidro

20. Revolução Industrial
A produção massiva de vidro para mercados nacionais e
internacionais teve início durante a Revolução Industrial.
Um dos principais impulsos para o desenvolvimento de
técnicas moderna para fabrico de vidro veio da indústria
automotiva que teve seu início no século 20.
O crescimento do segmento de vidro industrial está
fortemente ligado a dois métodos de produção do material,
o processo de flutuação (float) e processo da folha estirada.
Vidro

21. Vidro
Processo
de
Folha Estirada

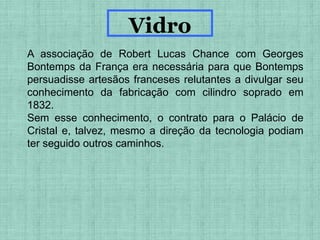

22. A associação de Robert Lucas Chance com Georges
Bontemps da França era necessária para que Bontemps
persuadisse artesãos franceses relutantes a divulgar seu
conhecimento da fabricação com cilindro soprado em
1832.
Sem esse conhecimento, o contrato para o Palácio de
Cristal e, talvez, mesmo a direção da tecnologia podiam
ter seguido outros caminhos.
Vidro

23. Durante a segunda metade do século XIX, muito esforço foi
feito para produzir folhas de vidro por estiramento. William
Clark tentara fabricar folhas estiradas em St. Helens em
1857, mas os problemas de “acinturamento” só foram
resolvidos por Fourcault em 1904, na Bélgica.
Vidro

24. Embora a moderna fabricação de vidro seja uma criação
européia, uma indústria americana emergiu logo.
Ao mesmo tempo, enquanto Fourcault aperfeiçoava seu
processo, um avanço paralelo acontecia do outro lado do
oceano com o processo Colburn ou Libbey Owens, que
representava um refinamento técnico do que Fourcault havia
criado.
Vidro

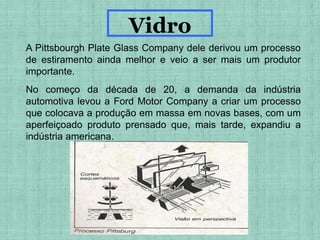

25. A Pittsbourgh Plate Glass Company dele derivou um processo
de estiramento ainda melhor e veio a ser mais um produtor
importante.
No começo da década de 20, a demanda da indústria
automotiva levou a Ford Motor Company a criar um processo
que colocava a produção em massa em novas bases, com um
aperfeiçoado produto prensado que, mais tarde, expandiu a
indústria americana.
Vidro

26. A indústria do Reino Unido consolidou-se quando a
Pilkington Borthers, fundada em 1826, assim como a St.
Helens Crown Glass Company, tentou alguns
experimentos em 1923, relacionados ao uso do
processo Ford para fazer folhas maiores.
Por volta de 1938, Pilkington criou uma máquina
contínua de prensagem com cilindros, desgaste e
polimento, operando comercialmente.
Vidro

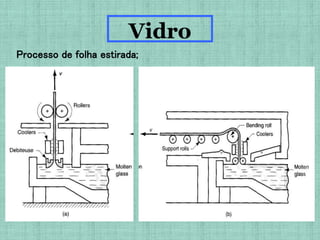

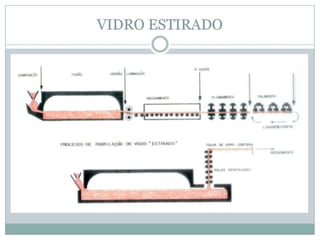

27. Processo de folha estirada;
Vidro

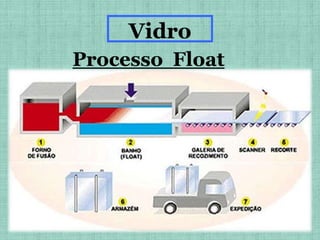

29. Vidro
Processo Float

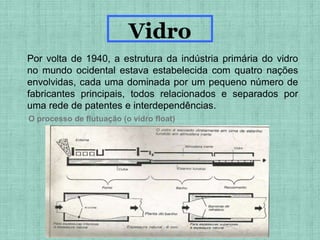

30. Por volta de 1940, a estrutura da indústria primária do vidro
no mundo ocidental estava estabelecida com quatro nações
envolvidas, cada uma dominada por um pequeno número de
fabricantes principais, todos relacionados e separados por
uma rede de patentes e interdependências.
Vidro
O processo de flutuação (o vidro float)

31. Uma das grandes revoluções no segmento de fabrico de
vidros se deu no ano de 1952 quando a Pilkington
desenvolveu a técnica do vidro float que consiste em
fazer vidro derretido flutuar em estanho também em
estado derretido dando origem a uma folha tão plana
quanto placas prensadas e polidas. A técnica tornou o
processo de fabricação mais econômico e dinâmico.
Vidro

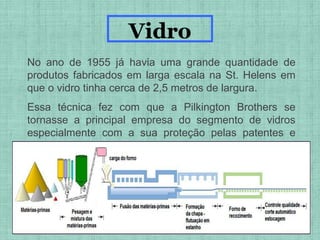

32. No ano de 1955 já havia uma grande quantidade de
produtos fabricados em larga escala na St. Helens em
que o vidro tinha cerca de 2,5 metros de largura.
Essa técnica fez com que a Pilkington Brothers se
tornasse a principal empresa do segmento de vidros
especialmente com a sua proteção pelas patentes e
licenças.
Vidro

33. O processo inovador, criado por sir Alastair Pilkington,
tinha por base fazer o vidro (ou sua massa), ainda não
derretido, flutuar em estanho derretido.
Depois, o vidro ganha a espessura desejada, é recozido,
resfriado e recortado.
Também chamados de vidros planos, os floats são de
excelente uniformidade e não possuem quase nenhuma
distorção óptica.
Vidro

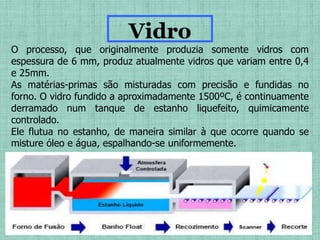

34. O processo, que originalmente produzia somente vidros com
espessura de 6 mm, produz atualmente vidros que variam entre 0,4
e 25mm.
As matérias-primas são misturadas com precisão e fundidas no
forno. O vidro fundido a aproximadamente 1500ºC, é continuamente
derramado num tanque de estanho liquefeito, quimicamente
controlado.
Ele flutua no estanho, de maneira similar à que ocorre quando se
misture óleo e água, espalhando-se uniformemente.
Vidro

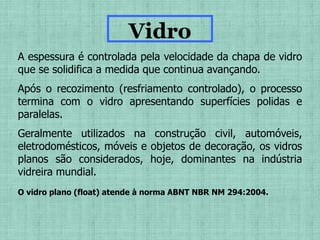

35. A espessura é controlada pela velocidade da chapa de vidro
que se solidifica a medida que continua avançando.
Após o recozimento (resfriamento controlado), o processo
termina com o vidro apresentando superfícies polidas e
paralelas.
Geralmente utilizados na construção civil, automóveis,
eletrodomésticos, móveis e objetos de decoração, os vidros
planos são considerados, hoje, dominantes na indústria
vidreira mundial.
Vidro
O vidro plano (float) atende à norma ABNT NBR NM 294:2004.

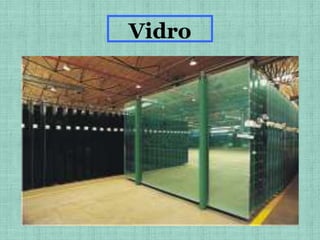

36. Vidro

37. Detalhamento
do
Processo Float
Vidro

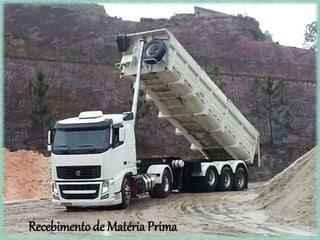

38. Recebimento de Matéria Prima

39. Calcário
Dolomita
Barrilha
(CaCO3) – estabilizante /
resistência mecânica
(NaCO3) - fundente
(CaMg (CO3)2) –
Fundente e Estabilizante

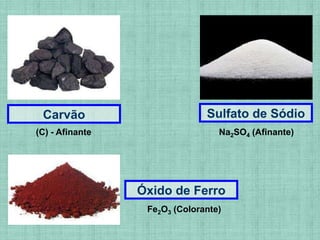

40. (C) - Afinante
Carvão Sulfato de Sódio
Na2SO4 (Afinante)
Óxido de Ferro
Fe2O3 (Colorante)

41. (SiO2+Al2O3)
Estabilizante -
Resistência Mecânica
Feldspato Caco de Vidro
Fundente
Areia
Massa Principal

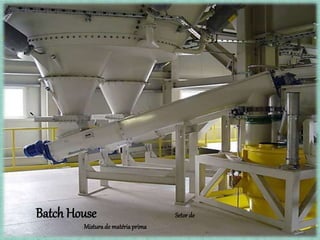

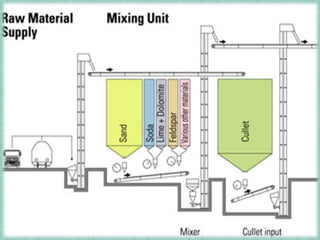

42. Batch House Setor de
Misturade matériaprima

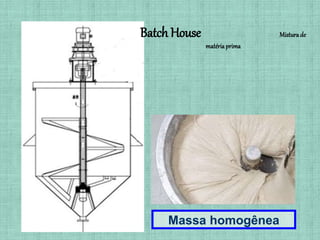

44. Batch House Misturade
matériaprima
Massa homogênea

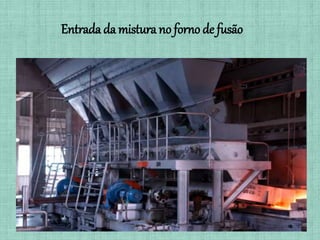

45. Entrada da mistura no forno de fusão

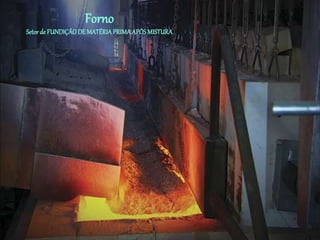

46. Forno
Setor de FUNDIÇÃODE MATÉRIAPRIMAAPÓS MISTURA

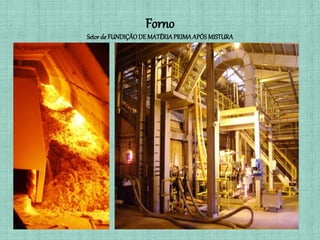

47. Forno
Setor de FUNDIÇÃODE MATÉRIAPRIMAAPÓS MISTURA

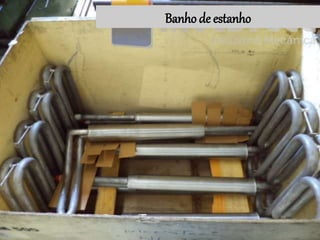

48. Banho de estanho

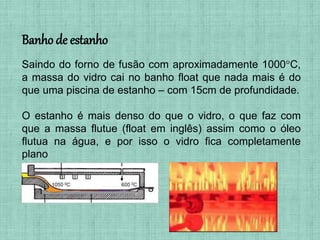

49. Saindo do forno de fusão com aproximadamente 1000°C,
a massa do vidro cai no banho float que nada mais é do
que uma piscina de estanho – com 15cm de profundidade.
O estanho é mais denso do que o vidro, o que faz com
que a massa flutue (float em inglês) assim como o óleo
flutua na água, e por isso o vidro fica completamente
plano
Banho de estanho

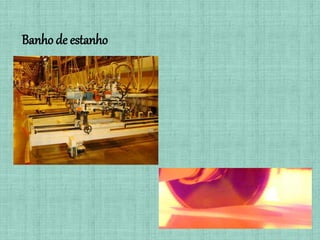

50. Banho de estanho

51. Banho de estanho

52. Banho de estanho

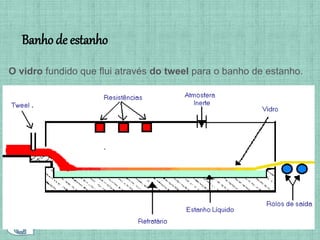

O vidro fundido que flui através do tweel para o banho de estanho.

53. Como é feito o processo de
dar Largura e espessura ao
vidro plano?

54. Ton = cte
Ton = cte
Ainda dentro da câmara do banho float, engrenagens motorizadas
dispostas em ângulos puxam o vidro para frente dando em sua
forma a largura desejada de acordo com o ângulo especificado.
E os rolos puxadores e posteriores com a velocidade pré-
determinada controlam a espessura desejada do vidro.

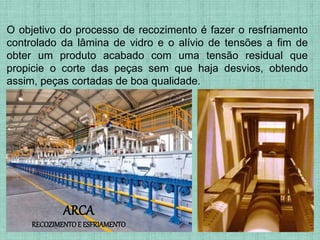

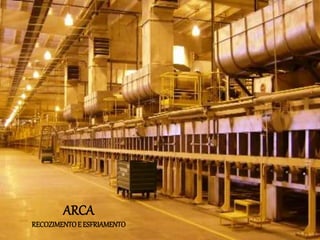

55. ARCA
RECOZIMENTOE ESFRIAMENTO

56. O objetivo do processo de recozimento é fazer o resfriamento
controlado da lâmina de vidro e o alívio de tensões a fim de
obter um produto acabado com uma tensão residual que
propicie o corte das peças sem que haja desvios, obtendo
assim, peças cortadas de boa qualidade.
ARCA
RECOZIMENTOE ESFRIAMENTO

57. ESTAÇÃO DE INSPEÇÃO DE
DEFEITOS

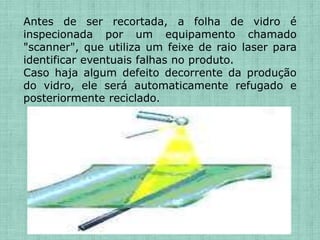

58. Antes de ser recortada, a folha de vidro é
inspecionada por um equipamento chamado
"scanner", que utiliza um feixe de raio laser para
identificar eventuais falhas no produto.
Caso haja algum defeito decorrente da produção
do vidro, ele será automaticamente refugado e
posteriormente reciclado.

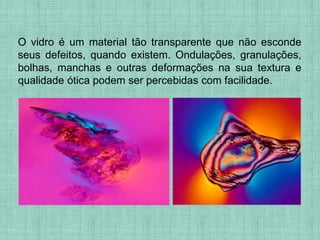

59. O vidro é um material tão transparente que não esconde
seus defeitos, quando existem. Ondulações, granulações,
bolhas, manchas e outras deformações na sua textura e
qualidade ótica podem ser percebidas com facilidade.

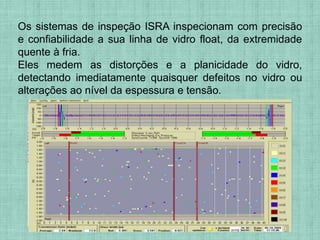

60. Os sistemas de inspeção ISRA inspecionam com precisão
e confiabilidade a sua linha de vidro float, da extremidade
quente à fria.
Eles medem as distorções e a planicidade do vidro,
detectando imediatamente quaisquer defeitos no vidro ou
alterações ao nível da espessura e tensão.

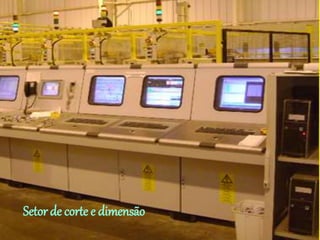

61. Setor de corte e dimensão

62. O recorte é realizado em processo automático e em
dimensões pré-programadas.

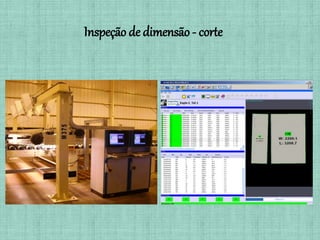

63. Inspeção de dimensão - corte

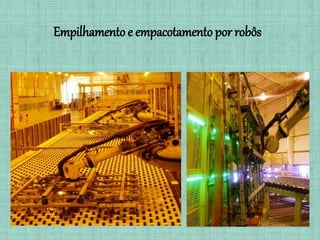

64. Empilhamento e empacotamento por robôs

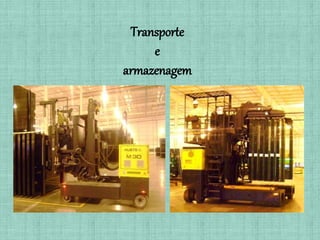

65. Transporte
e
armazenagem

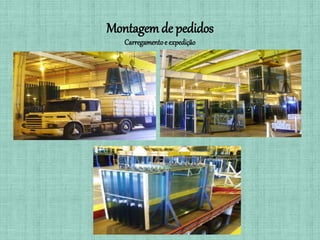

66. Montagemde pedidos
Carregamentoe expedição

67.  https://www.infoescola.com/materiais/vidro/
 https://pt.wikipedia.org/wiki/Vidro
 https://cultura.culturamix.com/curiosidades/historia-do-
vidro
 http://vidrosiguatemi.com.br/uma-breve-historia-do-
vidro/
 https://www.linkedin.com/pulse/rupturas-processo-de-
recozimento-do-vidro-plano-antonio-carlos-
tola/?articleId=6403221642494898177
 http://vidrosvillage.com.br/ovidro_processo.htm

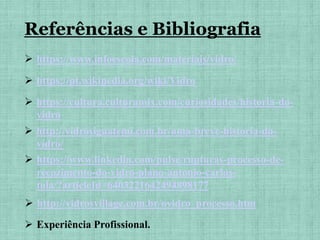

Referências e Bibliografia
 Experiência Profissional.

68. fim
Luiz Carlos de Almeida
lcalmeida09@hotmail.com
