Materiais cerâmicos e porcelanatos pronto

Materiais Cerâmicos e
Porcelanatos

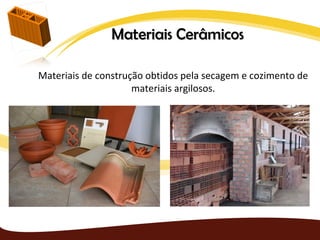

Materiais Cerâmicos

Materiais de construção obtidos pela secagem e cozimento de
materiais argilosos.

Argilas
 Conjunto de minerais compostos, principalmente, de silicatos de alumínio hidratados
(decomposição de rochas feldspáticas);

 Material natural, terroso, de baixa granulometria (com elevado teor de partículas com φ
< 2 µm), que apresentam plasticidade quando em contato com água;

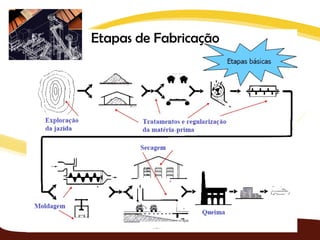

Tipos de Materiais Cerâmicos

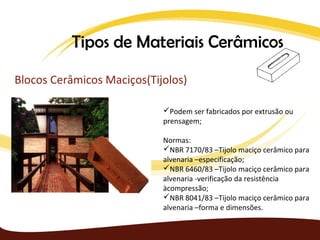

Blocos Cerâmicos Maciços(Tijolos)

Podem ser fabricados por extrusão ou
prensagem;

Normas:
NBR 7170/83 –Tijolo maciço cerâmico para
alvenaria –especificação;
alvenaria -verificação da resistência
àcompressão;
alvenaria –forma e dimensões.

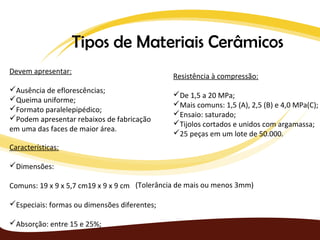

Devem apresentar:
Resistência à compressão:
Ausência de eflorescências;
De 1,5 a 20 MPa;
Queima uniforme;
Mais comuns: 1,5 (A), 2,5 (B) e 4,0 MPa(C);
Formato paralelepipédico;
Ensaio: saturado;
Podem apresentar rebaixos de fabricação
Tijolos cortados e unidos com argamassa;
em uma das faces de maior área.
25 peças em um lote de 50.000.
Características:

Dimensões:

Comuns: 19 x 9 x 5,7 cm19 x 9 x 9 cm (Tolerância de mais ou menos 3mm)

Especiais: formas ou dimensões diferentes;

Absorção: entre 15 e 25%;

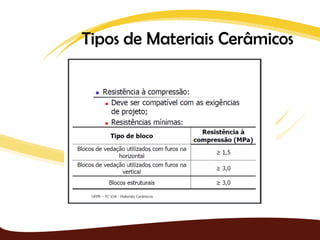

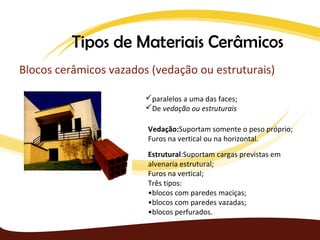

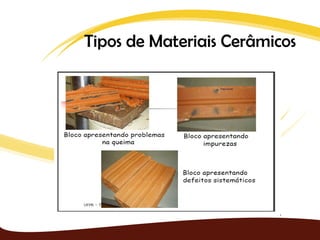

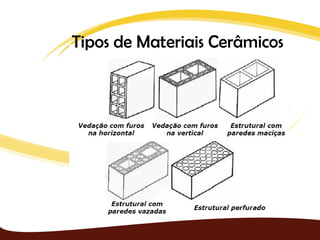

Blocos cerâmicos vazados (vedação ou estruturais)

paralelos a uma das faces;
De vedação ou estruturais

Vedação:Suportam somente o peso próprio;
Furos na vertical ou na horizontal.
Estrutural:Suportam cargas previstas em
alvenaria estrutural;
Furos na vertical;

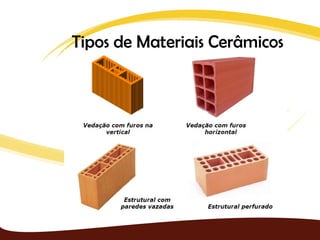

Três tipos:
•blocos com paredes maciças;
•blocos com paredes vazadas;
•blocos perfurados.

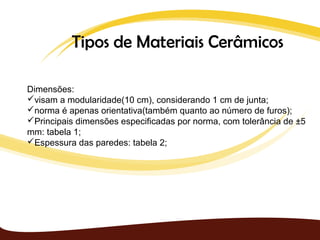

Dimensões:
visam a modularidade(10 cm), considerando 1 cm de junta;
norma é apenas orientativa(também quanto ao número de furos);

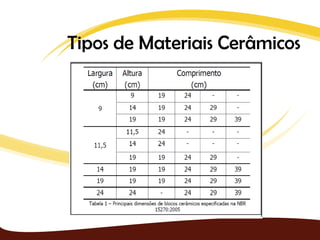

Principais dimensões especificadas por norma, com tolerância de ±5
mm: tabela 1;
Espessura das paredes: tabela 2;


Absorção:
 Absorção de água total: entre 8 e 22%;
 Índice de absorção de água inicial: quantidade de água absorvida em 1 min;
 Se os valores > 30g/193,55 cm3-elevada absorção -recomendável umedecer
o bloco antes do assentamento;


Queima: som vibrante e não abafado;
 Não pode ter “coração negro”;
 Módulo de deformação longitudinal e coeficiente de Poisson:
 Estimativa do comportamento da alvenaria quando submetida à
carregamentos e variações de temperatura e umidade.

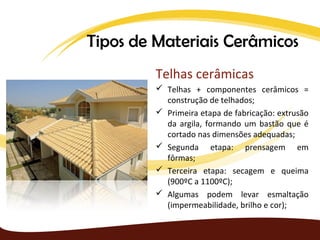

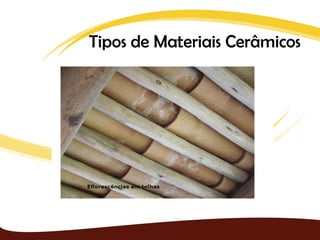

Telhas cerâmicas
 Telhas + componentes cerâmicos =
construção de telhados;
 Primeira etapa de fabricação: extrusão
da argila, formando um bastão que é
cortado nas dimensões adequadas;
 Segunda etapa: prensagem em
fôrmas;
 Terceira etapa: secagem e queima
(900ºC a 1100ºC);
 Algumas podem levar esmaltação
(impermeabilidade, brilho e cor);


NBR 15310:2005:
 Componentes cerâmicos –Telhas –Terminologia, requisitos e métodos de
ensaio;
 Classificação é função das características geométricas e tipo de fixação;

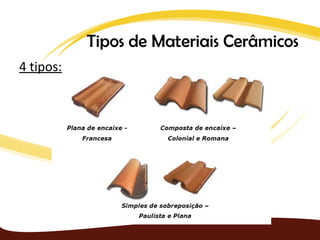

4 tipos:

Tolerância dimensional: ±2% em relação à especificação;
Absorção de água:
 Clima temperado ou tropical: ≤20%;
 Clima frio e temperado : ≤12%;
 Clima muito frio ou úmido: ≤7%;
 Características visuais (pequenos defeitos) e sonoridade (som metálico) .


Resistência à flexão: transporte e montagem do telhado e trânsito eventual
de pessoas:
 Plana de encaixe: 1000 N;
 Composta de encaixe: 1300 N;
 Simples de sobreposição: 1000 N;
 Plana de sobreposição: 1000 N.

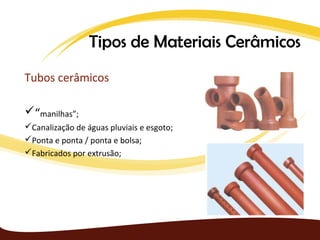

Tubos cerâmicos

“manilhas”;
Canalização de águas pluviais e esgoto;
Ponta e ponta / ponta e bolsa;
Fabricados por extrusão;

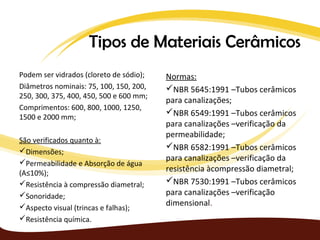

Podem ser vidrados (cloreto de sódio); Normas:
Diâmetros nominais: 75, 100, 150, 200, NBR 5645:1991 –Tubos cerâmicos
250, 300, 375, 400, 450, 500 e 600 mm;
para canalizações;
Comprimentos: 600, 800, 1000, 1250,
NBR 6549:1991 –Tubos cerâmicos
1500 e 2000 mm;
para canalizações –verificação da
permeabilidade;
São verificados quanto à:
Dimensões;
NBR 6582:1991 –Tubos cerâmicos
Permeabilidade e Absorção de água
para canalizações –verificação da
(A≤10%);
resistência àcompressão diametral;
Resistência à compressão diametral; NBR 7530:1991 –Tubos cerâmicos
Sonoridade; para canalizações –verificação
Aspecto visual (trincas e falhas); dimensional.
Resistência química.

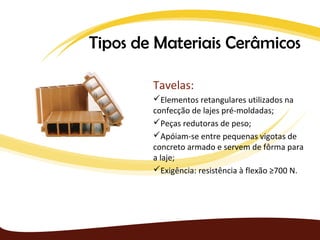

Tavelas:
Elementos retangulares utilizados na
confecção de lajes pré-moldadas;
Peças redutoras de peso;
Apóiam-se entre pequenas vigotas de
concreto armado e servem de fôrma para
a laje;
Exigência: resistência à flexão ≥700 N.

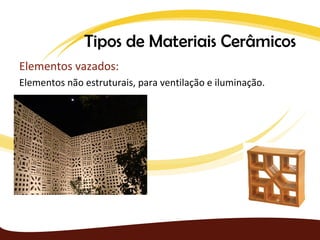

Elementos vazados:
Elementos não estruturais, para ventilação e iluminação.

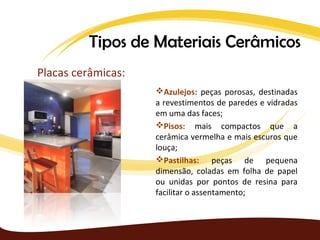

Placas cerâmicas:
Azulejos: peças porosas, destinadas
a revestimentos de paredes e vidradas
em uma das faces;
Pisos: mais compactos que a
cerâmica vermelha e mais escuros que
louça;

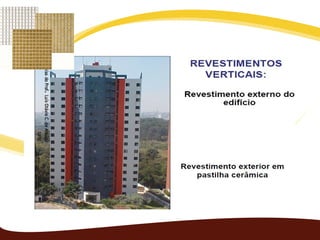

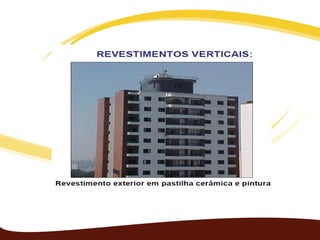

Pastilhas: peças de pequena
dimensão, coladas em folha de papel
ou unidas por pontos de resina para
facilitar o assentamento;

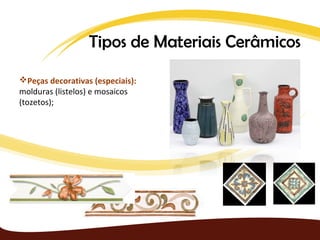

Peças decorativas (especiais):
molduras (listelos) e mosaicos
(tozetos);

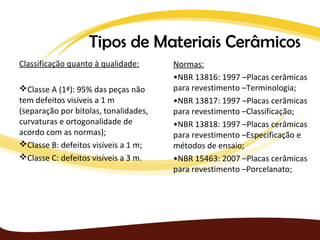

Classificação quanto à qualidade: Normas:
•NBR 13816: 1997 –Placas cerâmicas
Classe A (1ª): 95% das peças não para revestimento –Terminologia;
tem defeitos visíveis a 1 m •NBR 13817: 1997 –Placas cerâmicas
(separação por bitolas, tonalidades, para revestimento –Classificação;
curvaturas e ortogonalidade de •NBR 13818: 1997 –Placas cerâmicas
acordo com as normas); para revestimento –Especificação e
Classe B: defeitos visíveis a 1 m; métodos de ensaio;
Classe C: defeitos visíveis a 3 m. •NBR 15463: 2007 –Placas cerâmicas
para revestimento –Porcelanato;

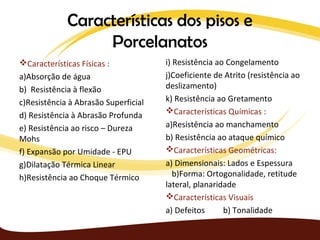

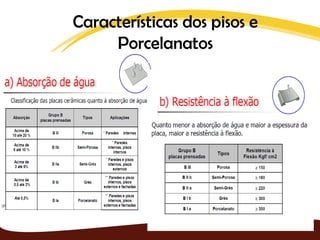

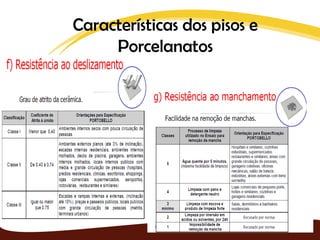

Características dos pisos e
Porcelanatos
Características Físicas : i) Resistência ao Congelamento
a)Absorção de água j)Coeficiente de Atrito (resistência ao
b) Resistência à flexão deslizamento)

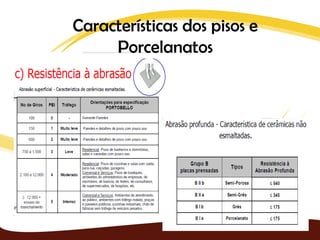

c)Resistência à Abrasão Superficial k) Resistência ao Gretamento
Características Químicas :
d) Resistência à Abrasão Profunda
e) Resistência ao risco – Dureza a)Resistência ao manchamento
Mohs b) Resistência ao ataque químico
f) Expansão por Umidade - EPU Características Geométricas:
g)Dilatação Térmica Linear a) Dimensionais: Lados e Espessura
h)Resistência ao Choque Térmico b)Forma: Ortogonalidade, retitude
lateral, planaridade
Características Visuais
a) Defeitos b) Tonalidade

Porcelanatos

Porcelanatos

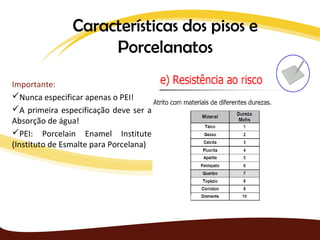

Importante:
Nunca especificar apenas o PEI!
A primeira especificação deve ser a
Absorção de água!
PEI: Porcelain Enamel Institute
(Instituto de Esmalte para Porcelana)

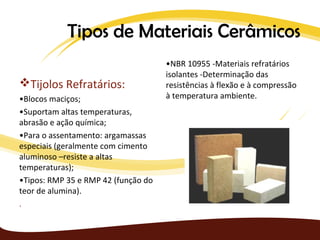

•NBR 10955 -Materiais refratários
isolantes -Determinação das
Tijolos Refratários: resistências à flexão e à compressão
•Blocos maciços; à temperatura ambiente.
•Suportam altas temperaturas,
abrasão e ação química;
•Para o assentamento: argamassas
especiais (geralmente com cimento
aluminoso –resiste a altas
temperaturas);
•Tipos: RMP 35 e RMP 42 (função do
teor de alumina).
.

Materiais cerâmicos e porcelanatos pronto

Mais conteúdo relacionado

Mais procurados

Semelhante a Materiais cerâmicos e porcelanatos pronto
