O documento discute os tipos de esquadrias em alumínio e PVC, incluindo suas características, como leveza e resistência para alumínio, e isolamento térmico e acústico para PVC. Também descreve os processos de instalação, como verificar dimensões do vão, fixar o contramarco, e aplicar silicone para vedar janelas de alumínio.

1. ESQUADRIAS EM ALUMÍNIO E
PVC

2. Tipos de Esquadrias
Janelas de Correr Janela Fixa

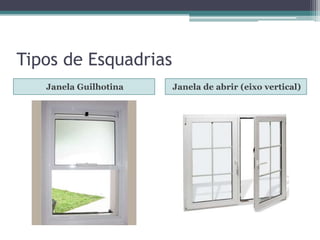

3. Tipos de Esquadrias
Janela Guilhotina Janela de abrir (eixo vertical)

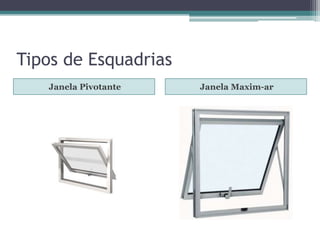

4. Tipos de Esquadrias
Janela Pivotante Janela Maxim-ar

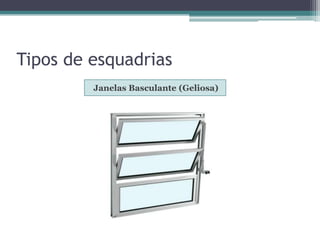

5. Tipos de esquadrias
Janelas Basculante (Geliosa)

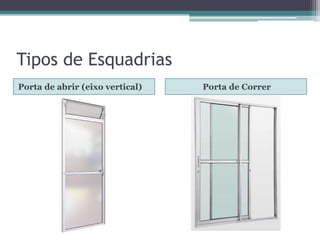

6. Tipos de Esquadrias
Porta de abrir (eixo vertical) Porta de Correr

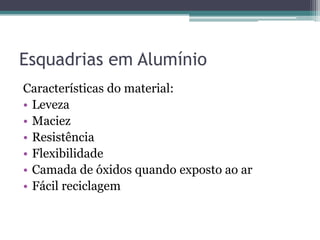

7. Esquadrias em Alumínio
Características do material:
• Leveza
• Maciez
• Resistência
• Flexibilidade
• Camada de óxidos quando exposto ao ar
• Fácil reciclagem

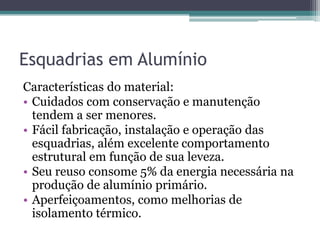

8. Esquadrias em Alumínio
Características do material:
• Cuidados com conservação e manutenção
tendem a ser menores.
• Fácil fabricação, instalação e operação das
esquadrias, além excelente comportamento
estrutural em função de sua leveza.
• Seu reuso consome 5% da energia necessária na
produção de alumínio primário.
• Aperfeiçoamentos, como melhorias de
isolamento térmico.

9. Esquadrias em Alumínio
Características do material:
• Isolamento térmico e acústico
• Manutenção
• Acabamentos
Anodização
Pintura

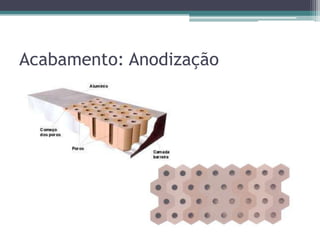

10. Acabamento: Anodização
• Camada Anódica

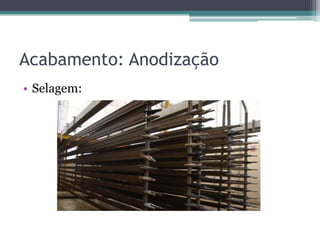

11. Acabamento: Anodização
• Selagem:

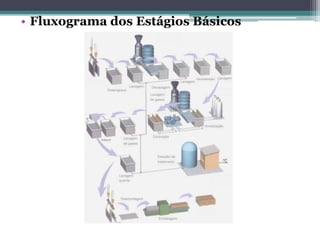

12. • Fluxograma dos Estágios Básicos

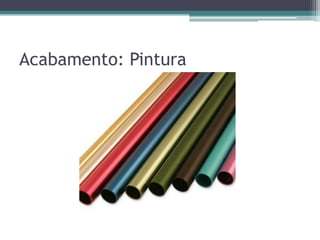

13. Acabamento: Pintura

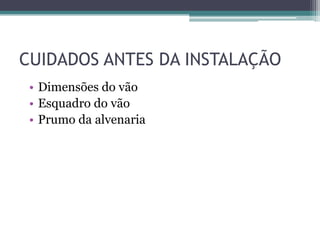

14. CUIDADOS ANTES DA INSTALAÇÃO
• Dimensões do vão
• Esquadro do vão
• Prumo da alvenaria

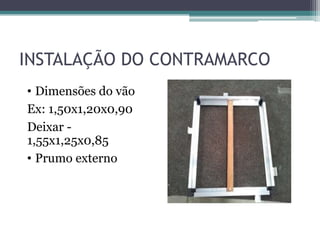

15. INSTALAÇÃO DO CONTRAMARCO
• Dimensões do vão
Ex: 1,50x1,20x0,90
Deixar -
1,55x1,25x0,85
• Prumo externo

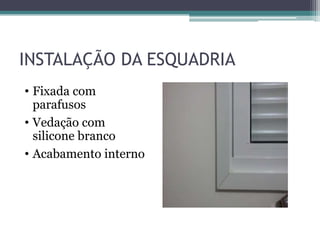

16. INSTALAÇÃO DA ESQUADRIA
• Fixada com
parafusos
• Vedação com
silicone branco
• Acabamento interno

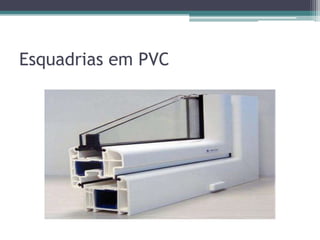

17. Esquadrias em PVC

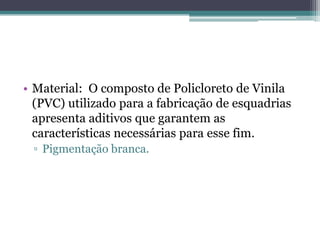

18. • Material: O composto de Policloreto de Vinila
(PVC) utilizado para a fabricação de esquadrias
apresenta aditivos que garantem as
características necessárias para esse fim.
▫ Pigmentação branca.

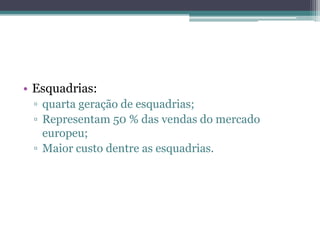

19. • Esquadrias:
▫ quarta geração de esquadrias;
▫ Representam 50 % das vendas do mercado
europeu;
▫ Maior custo dentre as esquadrias.

20. • Características:
▫ Isolamento acústico e térmico
▫ Estanqueidade (água, vento, poeira)
▫ Alta Resistência (química, fisica e biológica)
▫ Resistência ao fogo
▫ Fácil manutenção
▫ Acabamentos

21. INSTALAÇÃO DA ESQUADRIA DE PVC
• Diretamente no vão pronto
- Gabarito para verificar dimensões.
- Perfuração da esquadria.
- Vedação.
- Fixação das folhas de correr.

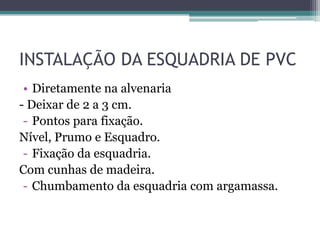

22. INSTALAÇÃO DA ESQUADRIA DE PVC
• Diretamente na alvenaria
- Deixar de 2 a 3 cm.
- Pontos para fixação.
Nível, Prumo e Esquadro.
- Fixação da esquadria.
Com cunhas de madeira.
- Chumbamento da esquadria com argamassa.

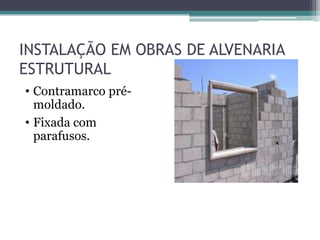

23. INSTALAÇÃO EM OBRAS DE ALVENARIA
ESTRUTURAL
• Contramarco pré-
moldado.
• Fixada com
parafusos.

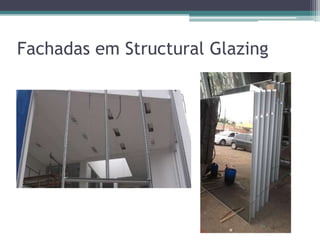

24. Fachadas em Structural Glazing

25. Fachadas em Structural Glazing
