O documento discute telas intensificadoras usadas em mamografia e radiologia. Ele descreve a estrutura e propriedades das telas, incluindo os tipos de fósforo usados e como emitem luz sob estímulo de raios-X. Também discute cuidados com as telas, avanços tecnológicos e produtos de limpeza específicos para telas usadas em mamografia.

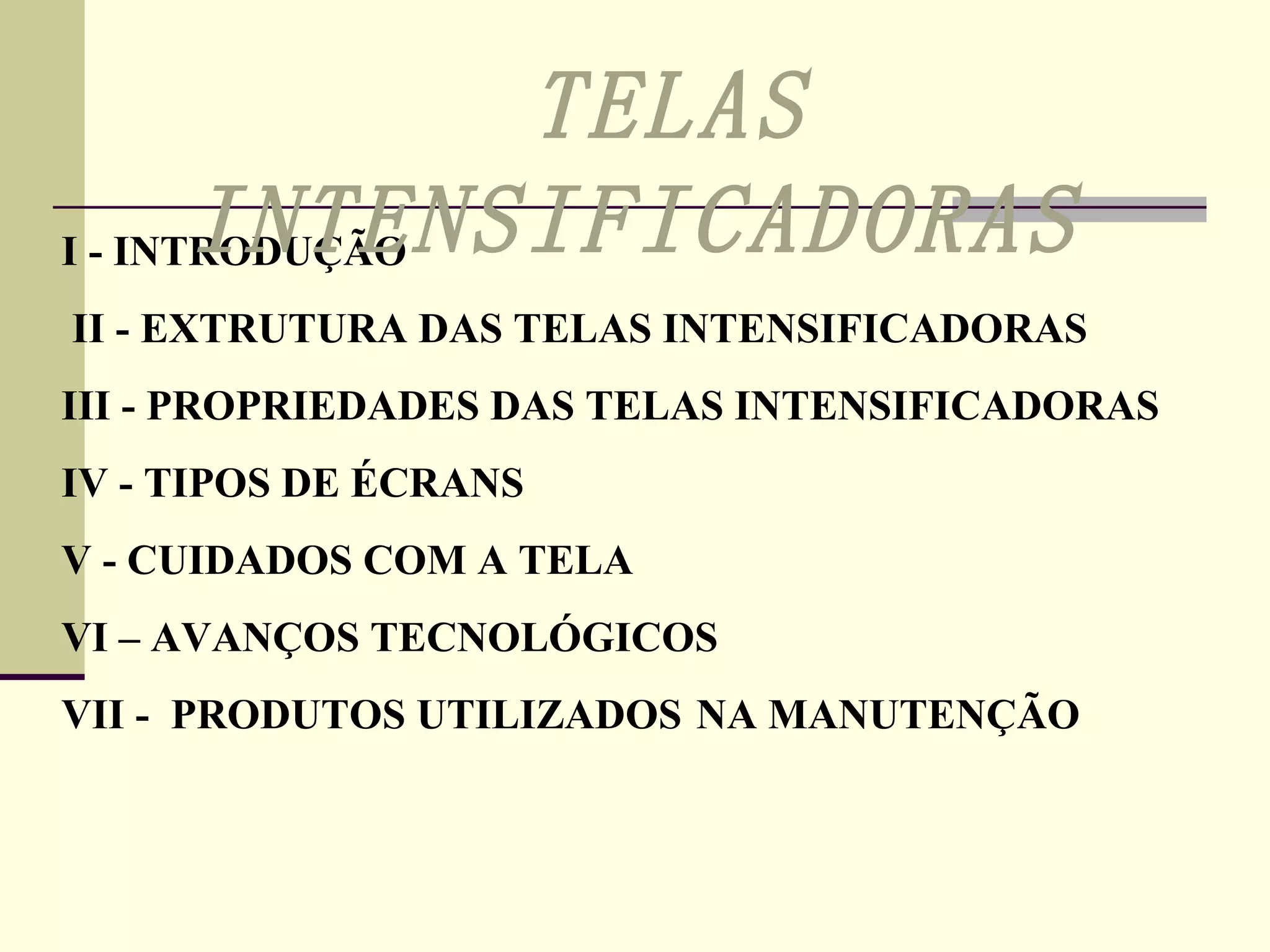

1. I - INTRODUÇÃO II - EXTRUTURA DAS TELAS INTENSIFICADORAS III - PROPRIEDADES DAS TELAS INTENSIFICADORAS IV - TIPOS DE ÉCRANS V - CUIDADOS COM A TELA VI – AVANÇOS TECNOLÓGICOS VII - PRODUTOS UTILIZADOS NA MANUTENÇÃO TELAS INTENSIFICADORAS

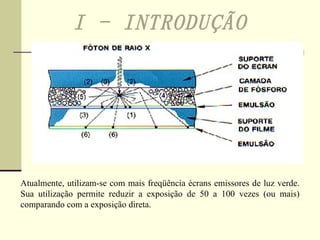

2. I - INTRODUÇÃO Atualmente, utilizam-se com mais freqüência écrans emissores de luz verde. Sua utilização permite reduzir a exposição de 50 a 100 vezes (ou mais) comparando com a exposição direta.

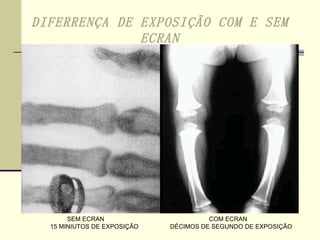

3. DIFERRENÇA DE EXPOSIÇÃO COM E SEM ECRAN 15 MINIUTOS DE EXPOSIÇÃO DÉCIMOS DE SEGUNDO DE EXPOSIÇÃO SEM ECRAN COM ECRAN

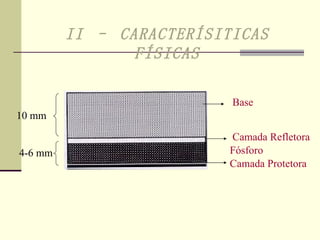

4. II – CARACTERÍSITICAS FÍSICAS Base Camada Refletora Fósforo Camada Protetora 4-6 mm 10 mm

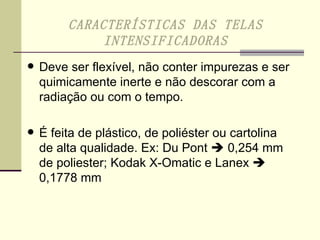

5. Deve ser flexível, não conter impurezas e ser quimicamente inerte e não descorar com a radiação ou com o tempo. É feita de plástico, de poliéster ou cartolina de alta qualidade. Ex: Du Pont  0,254 mm de poliester; Kodak X-Omatic e Lanex  0,1778 mm CARACTERÍSTICAS DAS TELAS INTENSIFICADORAS

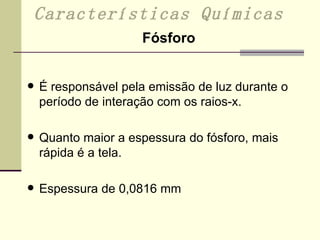

6. É responsável pela emissão de luz durante o período de interação com os raios-x. Quanto maior a espessura do fósforo, mais rápida é a tela. Espessura de 0,0816 mm Características Químicas Fósforo

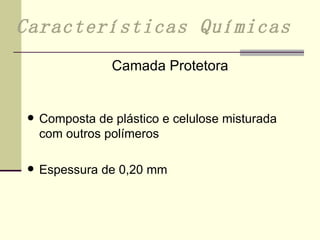

7. Composta de plástico e celulose misturada com outros polímeros Espessura de 0,20 mm Características Químicas Camada Protetora

8. Difusão da Luz Devido a Espessura do Écran. Geralmente os mesmos fatores que aumentam a intensidade da luz emitida pelo écran, também aumentam a difusão da luz e a acentuam a perda de qualidade da imagem.

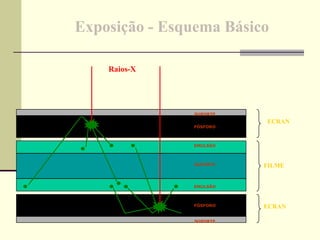

9. Exposição - Esquema Básico SUPORTE SUPORTE SUPORTE EMULSÃO EMULSÃO FÓSFORO FÓSFORO Raios-X FILME ECRAN ECRAN

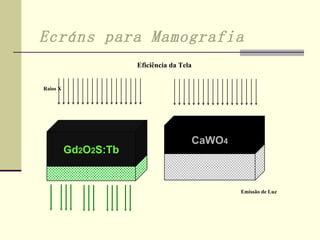

10. Ecráns para Mamografia Gd 2 O 2 S:Tb Raios X Eficiência da Tela CaWO 4 Emissão de Luz

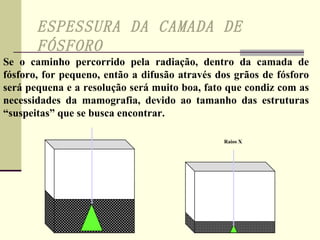

11. Se o caminho percorrido pela radiação, dentro da camada de fósforo, for pequeno, então a difusão através dos grãos de fósforo será pequena e a resolução será muito boa, fato que condiz com as necessidades da mamografia, devido ao tamanho das estruturas “suspeitas” que se busca encontrar. ESPESSURA DA CAMADA DE FÓSFORO Raios X

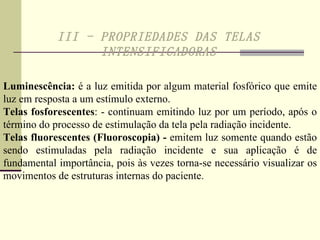

12. III - PROPRIEDADES DAS TELAS INTENSIFICADORAS Luminescência: é a luz emitida por algum material fosfórico que emite luz em resposta a um estímulo externo. Telas fosforescentes : - continuam emitindo luz por um período, após o término do processo de estimulação da tela pela radiação incidente. Telas fluorescentes (Fluoroscopia) - emitem luz somente quando estão sendo estimuladas pela radiação incidente e sua aplicação é de fundamental importância, pois às vezes torna-se necessário visualizar os movimentos de estruturas internas do paciente.

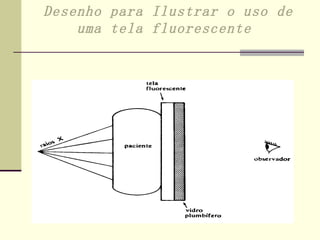

13. Desenho para Ilustrar o uso de uma tela fluorescente

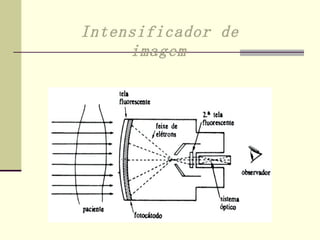

14. Intensificador de imagem

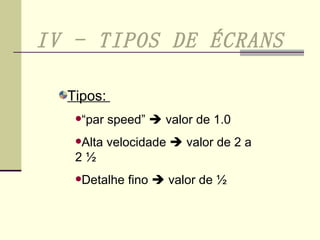

15. IV - TIPOS DE ÉCRANS Tipos: “ par speed”  valor de 1.0 Alta velocidade  valor de 2 a 2 ½ Detalhe fino  valor de ½

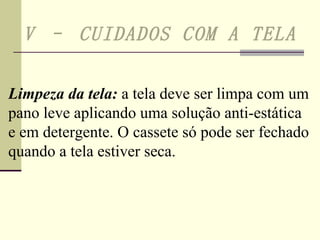

16. V – CUIDADOS COM A TELA Limpeza da tela: a tela deve ser limpa com um pano leve aplicando uma solução anti-estática e em detergente. O cassete só pode ser fechado quando a tela estiver seca.

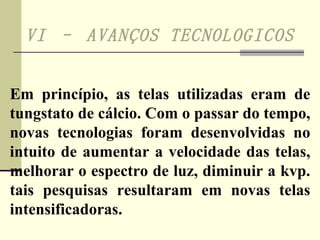

17. VI – AVANÇOS TECNOLOGICOS Em princípio, as telas utilizadas eram de tungstato de cálcio. Com o passar do tempo, novas tecnologias foram desenvolvidas no intuito de aumentar a velocidade das telas, melhorar o espectro de luz, diminuir a kvp. tais pesquisas resultaram em novas telas intensificadoras.

18. VII – Écrans e Produtos Utilizados na sua Manutenção Écrans MIN-R da Kodak Os écrans MIN-R da Kodak, são ideais para o uso em mamografia. Os écrans MIN-R medium da Kodak quando combinados com os filmes MIN-R M da Kodak, de simples emulsão, proporcionam uma redução de exposição à radiação de aproxidamente 40%.

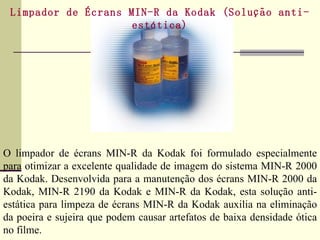

19. Limpador de Écrans MIN-R da Kodak (Solução anti-estática) O limpador de écrans MIN-R da Kodak foi formulado especialmente para otimizar a excelente qualidade de imagem do sistema MIN-R 2000 da Kodak. Desenvolvida para a manutenção dos écrans MIN-R 2000 da Kodak, MIN-R 2190 da Kodak e MIN-R da Kodak, esta solução anti-estática para limpeza de écrans MIN-R da Kodak auxilia na eliminação da poeira e sujeira que podem causar artefatos de baixa densidade ótica no filme.
