Tecnicas verticais
- 1. WORK-SAFE I.C. Leal IV Semináriodo Setor Elétrico Técnicas Verticais Proteção Contra Quedas & Resgate

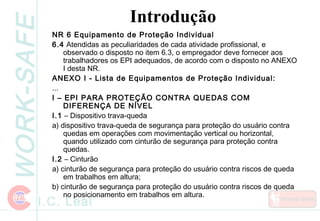

- 2. WORK-SAFE I.C. Leal Introdução NR 6Equipamento de Proteção Individual 6.4 Atendidas as peculiaridades de cada atividade profissional, e observado o disposto no item 6.3, o empregador deve fornecer aos trabalhadores os EPI adequados, de acordo com o disposto no ANEXO I desta NR. ANEXO I - Lista de Equipamentos de Proteção Individual: ... I – EPI PARA PROTEÇÃO CONTRA QUEDAS COM DIFERENÇA DE NÍVEL I.1 – Dispositivo trava-queda a) dispositivo trava-queda de segurança para proteção do usuário contra quedas em operações com movimentação vertical ou horizontal, quando utilizado com cinturão de segurança para proteção contra quedas. I.2 – Cinturão a) cinturão de segurança para proteção do usuário contra riscos de queda em trabalhos em altura; b) cinturão de segurança para proteção do usuário contra riscos de queda no posicionamento em trabalhos em altura.

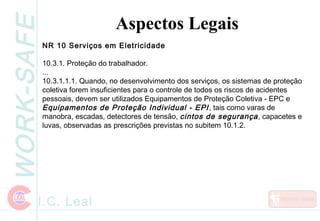

- 3. WORK-SAFE I.C. Leal Aspectos Legais NR10 Serviços em Eletricidade 10.3.1. Proteção do trabalhador. ... 10.3.1.1.1. Quando, no desenvolvimento dos serviços, os sistemas de proteção coletiva forem insuficientes para o controle de todos os riscos de acidentes pessoais, devem ser utilizados Equipamentos de Proteção Coletiva - EPC e Equipamentos de Proteção Individual - EPI, tais como varas de manobra, escadas, detectores de tensão, cintos de segurança, capacetes e luvas, observadas as prescrições previstas no subitem 10.1.2.
- 4. WORK-SAFE I.C. Leal NR 18– NR 18 Condições e Meio Ambiente de Trabalho na Indústria da Construção 18.13. Medidas de proteção contra quedas de altura ... 18.23. Equipamento de Proteção Individual - EPI. 18.23.1. A empresa é obrigada a fornecer aos trabalhadores, gratuitamente, EPI adequado ao risco e em perfeito estado de conservação e funcionamento, consoante as disposições contidas na NR 6 - Equipamento de Proteção Individual - EPI. 18.23.2. O cinto de segurança tipo abdominal somente deve ser utilizado em serviços de eletricidade e em situações em que funcione como limitador de movimentação. 18.23.3. O cinto de segurança tipo pára-quedista deve ser utilizado em atividades a mais de 2,00m (dois metros) de altura do piso, nas quais haja risco de queda do trabalhador.

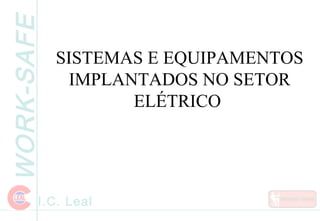

- 5. WORK-SAFE I.C. Leal SISTEMAS EEQUIPAMENTOS IMPLANTADOS NO SETOR ELÉTRICO

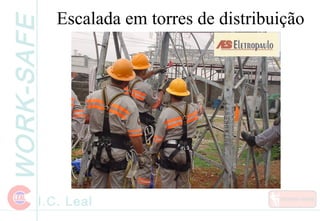

- 6. WORK-SAFE I.C. Leal Escalada emtorres de distribuição
- 7.
- 8.
- 9. WORK-SAFE I.C. Leal Resgate em Torresde Transmissão
- 10.
- 11.
- 12. WORK-SAFE I.C. Leal Troca deCruzetas
- 13.
- 14.
- 15.
- 16.

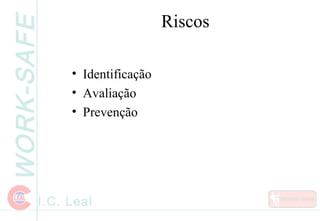

- 17. WORK-SAFE I.C. Leal Riscos • Identificação •Avaliação • Prevenção

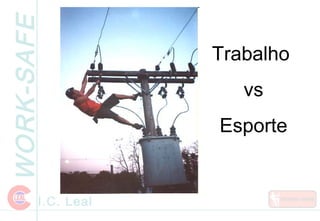

- 18.
- 19.
- 20.
- 21.
- 22.

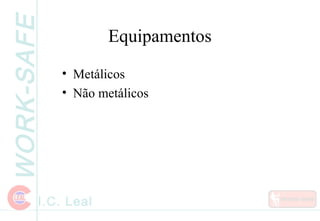

- 23. WORK-SAFE I.C. Leal Equipamentos • Metálicos •Não metálicos

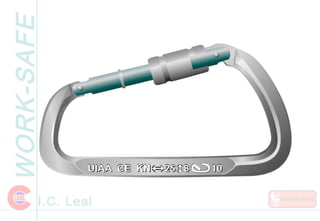

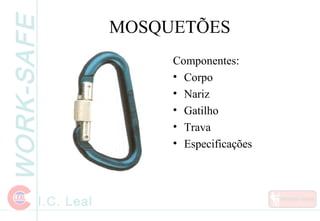

- 24. WORK-SAFE I.C. Leal MOSQUETÕES Componentes: • Corpo •Nariz • Gatilho • Trava • Especificações
- 25.
- 26.

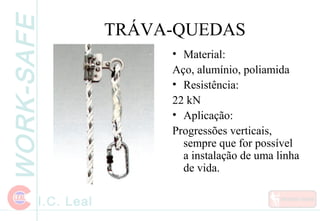

- 27. WORK-SAFE I.C. Leal TRÁVA-QUEDAS • Material: Aço,alumínio, poliamida • Resistência: 22 kN • Aplicação: Progressões verticais, sempre que for possível a instalação de uma linha de vida.
- 28. WORK-SAFE I.C. Leal GANCHOS • Material: Alumínioaeronáutico • Resistência: 25 kn • Trava dupla • Aplicação: Para subidas e posicionamento.
- 29.

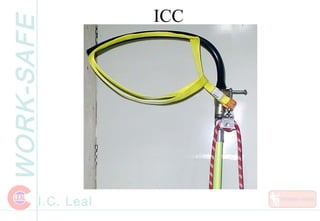

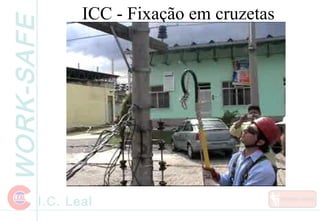

- 30. WORK-SAFE I.C. Leal ICC -Fixação em cruzetas

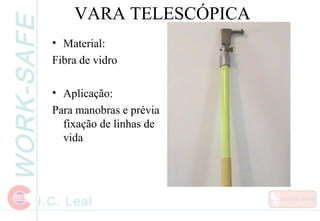

- 31. WORK-SAFE I.C. Leal VARA TELESCÓPICA •Material: Fibra de vidro • Aplicação: Para manobras e prévia fixação de linhas de vida

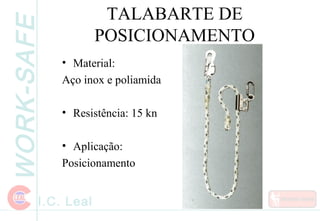

- 32. WORK-SAFE I.C. Leal TALABARTE DE POSICIONAMENTO •Material: Aço inox e poliamida • Resistência: 15 kn • Aplicação: Posicionamento

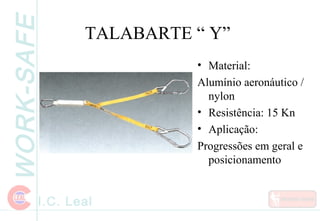

- 33. WORK-SAFE I.C. Leal TALABARTE “Y” • Material: Alumínio aeronáutico / nylon • Resistência: 15 Kn • Aplicação: Progressões em geral e posicionamento

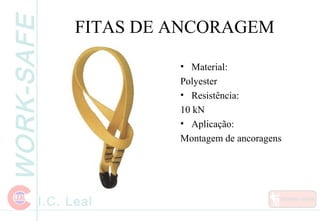

- 34. WORK-SAFE I.C. Leal FITAS DEANCORAGEM • Material: Polyester • Resistência: 10 kN • Aplicação: Montagem de ancoragens

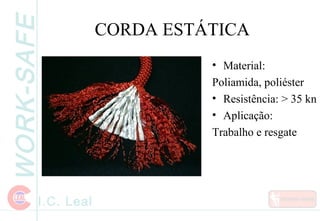

- 35. WORK-SAFE I.C. Leal CORDA ESTÁTICA •Material: Poliamida, poliéster • Resistência: > 35 kn • Aplicação: Trabalho e resgate

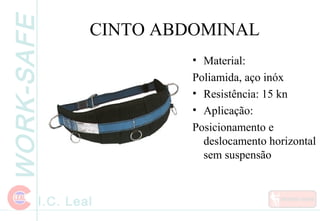

- 36. WORK-SAFE I.C. Leal CINTO ABDOMINAL •Material: Poliamida, aço inóx • Resistência: 15 kn • Aplicação: Posicionamento e deslocamento horizontal sem suspensão
- 37. WORK-SAFE I.C. Leal CINTO PÁRA-QUEDISTA •Material: Poliamida, aço inóx • Resistência: 15 kn • Aplicação: Deslocamentos com potencial de queda, espaço confinado

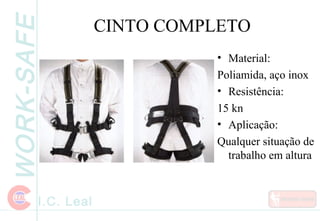

- 38. WORK-SAFE I.C. Leal CINTO COMPLETO •Material: Poliamida, aço inox • Resistência: 15 kn • Aplicação: Qualquer situação de trabalho em altura
- 39. WORK-SAFE I.C. Leal Fator deQueda Fq = H/C Fq - Fator de queda H - Altura total da queda C - Comprimento da corda solicitada
- 40.
- 41.
- 42.
- 43.
- 44.
- 45.
- 46.
- 47.
- 48.
- 49.
- 50.
- 51.
- 52.
- 53.

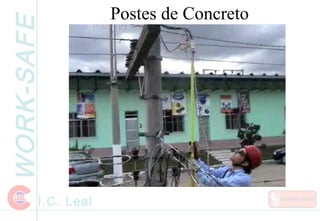

- 54. WORK-SAFE I.C. Leal Postes deConcreto
- 55.
- 56.
- 57.
- 58.
- 59.

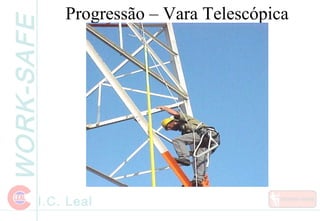

- 60. WORK-SAFE I.C. Leal Progressão –Vara Telescópica

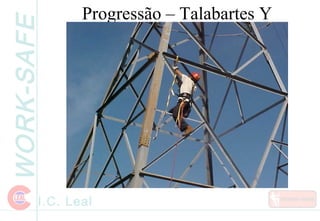

- 61. WORK-SAFE I.C. Leal Progressão –Talabartes Y
- 62.

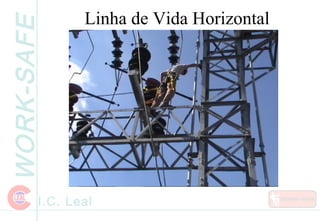

- 63. WORK-SAFE I.C. Leal Linha deVida Horizontal
- 64.
- 65.
- 66.
- 67.
- 68.
- 69.
- 70.

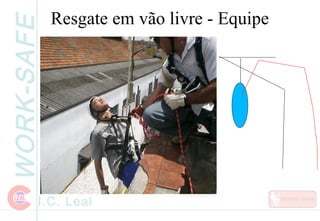

- 71. WORK-SAFE I.C. Leal Resgate emvão livre - Equipe
- 72. WORK-SAFE I.C. Leal Resgate emvão livre - Equipe

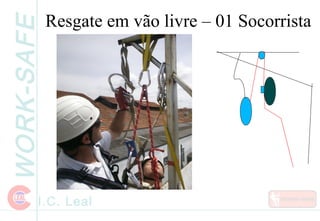

- 73. WORK-SAFE I.C. Leal Resgate emvão livre – 01 Socorrista

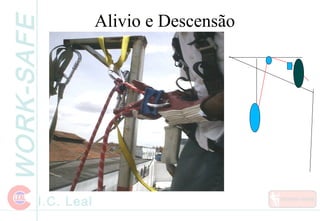

- 74. WORK-SAFE I.C. Leal Alivio eDescensão
- 75.
- 76.
- 77.
- 78.
- 79.
- 80.
- 81.

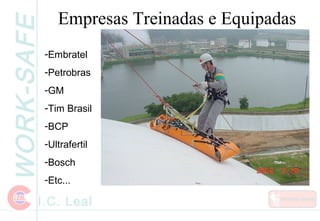

- 82. WORK-SAFE I.C. Leal Empresas Treinadase Equipadas -Embratel -Petrobras -GM -Tim Brasil -BCP -Ultrafertil -Bosch -Etc...
- 83.
- 84.
Notas do Editor
- #2 - Apresenta₤₧o do corpo docente 30 min 8 as 8:30
- #3 - Apresenta₤₧o da Realta/objetivos - A novidade dos cursos específicos - Exibir vídeo esportivo com situa₤ões de queda controlada, mostrando a seguran₤a das t₫cnicas e equipamentos. - Exibir vídeo da Eletropaulo - Escalada em Torres - Texto sobre profissionais “experientes “ 2 hs 8:30 as 10:30

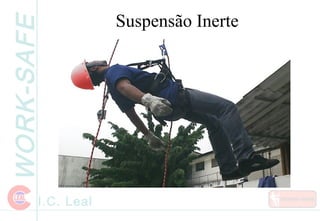

- #18 Análise dos riscos Mal súbito Choque el₫trico Ataque de animais / insetos Queimaduras Intoxica₤₧o Obstru₤₧o ocular Falha de equipamento Falha do sistema Suspens₧o inerte 1 h 13 as 14
- #23 Após organograma de equipos, mostrar um a um cada equipamento.
- #24 Slides dos equipamentos Apresenta₤₧o e manuseio Slides do fator de queda com a fórmula. Slides de nós ( 2 slides com 4 nós cada apenas com a figura e os nomes), manuseio. Slides de ancoragens, demo prática. 3 hs 14:30 as 17:20
- #25 Formas e materiais Malhas rápidas
- #28 Posicionar a trava o + alto possível
- #29 Atente para o risco da trava.
- #32 Direcionar uso para resgate
- #33 Fale sobre a aplicação do grigri em deslocamento horizontal e sistema de captação.
- #34 Posicionamento do estribo
- #36 Informativo de cordas
- #37 Citar os riscos de queda com este equipo
- #38 Mencionar as restrições para espaço confinado.
- #39 Mencionar o uso em resgates organizados, suspensão e torres.
